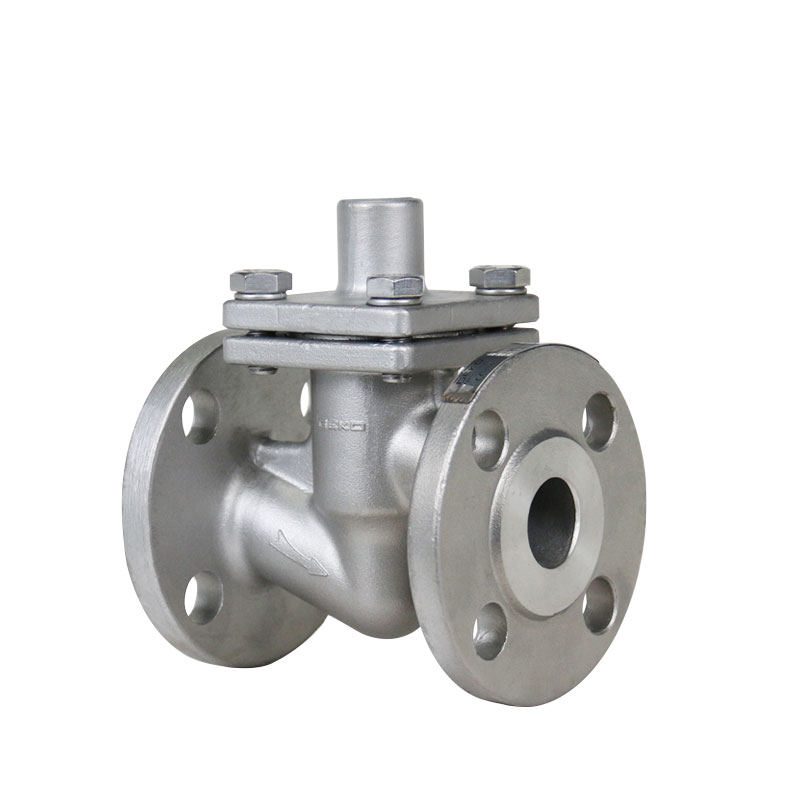

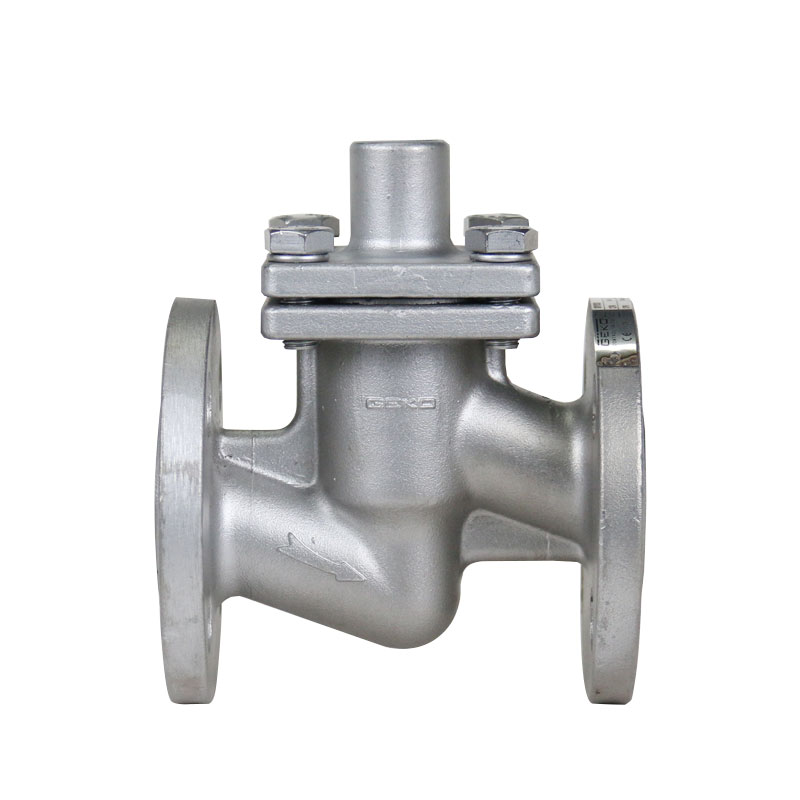

Name: Clapet anti-retour de levage
Availability: InStock

Clapet anti-retour à levage – Protection fiable contre le reflux, résistance aux hautes pressions et aux hautes températures

Gamme de tailles

DN15 à DN600 (½" à 24"), tailles personnalisées disponibles

Matériau de la carrosserie et du capot

Acier au carbone (A216 WCB), acier inoxydable (A351 CF8/CF8M), fonte ductile (ASTM A395), fonte (ASTM A126), duplex/super duplex, alliages de nickel

Plage de température

-29°C à +427°C (-20°F à +800°F)

Matériau de la tige / de l'arbre

Acier inoxydable 304 / 316 / CF8M, durcissement ou revêtement à faible friction en option

Pression de service maximale admissible

Classe ANSI/ASME 150 LB – 2500 LB, selon la taille et le matériau

Sièges et joints

Options métal-métal, PTFE, RPTFE, PCTFE et élastomères pour divers milieux et températures

Garniture et presse-étoupe

PTFE, composite graphite, résistant aux basses ou hautes températures

Normes de raccordement des extrémités

À brides : ASME B16.5 / EN1092, Soudage bout à bout : ASME B16.25, Filetage : NPT / BSP, Autres raccords sur mesure

Méthode de fonctionnement

Manuel (volant/engrenage), pneumatique, à commande électrique

Orientation du flux

Installation horizontale, verticale et angulaire

Normes de conception

API 594, API 6D, ISO 14313, ASME B16.34, EN 12334

Tests et inspections

Essais de pression et d'étanchéité : API 598 / ISO 5208, essai hydrostatique, CND : rayons X / ultrasons / magnétoscopie, essai de débit fonctionnel

Applications

Pipelines pétroliers et gaziers, industrie chimique/pétrochimique, traitement de l'eau, production d'énergie, systèmes CVC, fluides industriels haute pression

Points clés

Protection anti-refoulement fiable, faible perte de charge, résistance à la corrosion et à l'usure, maintenance minimale, haute fiabilité, conception modulaire et personnalisable

Clapet anti-retour GEKO est conçu pour assurer un flux unidirectionnel fiable dans

et empêcher les refoulements qui pourraient endommager les équipements ou perturber le fonctionnement des canalisations

Fonctionnement. La vanne fonctionne grâce à un mécanisme à disque montant ou à piston.

qui se soulève du siège lorsque le fluide s'écoule vers l'avant et se ferme

automatiquement en cas de flux inverse. Sa conception robuste en fait un produit idéal.

pour les applications industrielles critiques à haute pression et haute température.

Conception à disque/piston ascendant : Garantit une réponse rapide aux variations de débit et un minimum

chute de pression.

Matériaux durables : Les matériaux utilisés pour la carrosserie comprennent l'acier inoxydable, l'acier au carbone, la fonte ductile et

En fonte. Les composants internes sont fabriqués en alliages haute résistance pour une durabilité à long terme.

Haute performance : Convient pour des pressions jusqu'à 1500 psi et des températures allant de

-20°F à 800°F, selon les matériaux.

Connexions à extrémités multiples : Disponible avec des raccords à brides, filetés ou à souder bout à bout pour

Installation flexible.

Installation polyvalente : Peut être installé horizontalement, verticalement ou en angle, s'adaptant ainsi à diverses configurations de tuyauterie.

Peu d'entretien : Moins de pièces mobiles réduisent l'usure et diminuent les besoins en maintenance.

Pipelines de pétrole et de gaz
Empêche le reflux, protège les pompes, les compresseurs et les canalisations, assurant ainsi la sécurité de fonctionnement et un flux unidirectionnel.
Usines chimiques et pétrochimiques
Empêche le reflux des fluides dangereux, maintient l'intégrité du processus, prévient la contamination et assure un traitement chimique sûr.
Traitement de l'eau et des eaux usées
Empêche le reflux dans les conduites d'eau propre, protège les pompes et les filtres et assure un approvisionnement en eau continu et sûr.
Production d'énergie
Contrôle le reflux dans les conduites de vapeur haute pression ou d'eau de refroidissement, protégeant ainsi les turbines et les échangeurs de chaleur contre les dommages causés par le reflux.
Systèmes de chauffage, ventilation, climatisation et fluides industriels
Maintient l'efficacité du système en empêchant le reflux dans les conduites de fluides de chauffage, de refroidissement ou de process.
Applications marines et de construction navale
Assure une circulation optimale dans les systèmes de ballast, de cale et de refroidissement, prévenant ainsi les inondations et les dommages aux pompes à bord des navires.
Systèmes cryogéniques et de gaz spéciaux
Il assure un flux unidirectionnel des gaz liquéfiés, empêche le reflux, protège les pompes et les canalisations et garantit un contrôle précis à basse température.
