La vanne à bille en trois parties de la série GKV135 est conçue pour la durabilité et la précision, conforme aux normes API 607 et ASME B16.34, dotée de joints d'urgence à niveau à bulle, offrant des options de base métallique élastique, une résistance à la corrosion, sans entretien, un garnissage de tige à charge solide et des performances stables dans les applications industrielles.

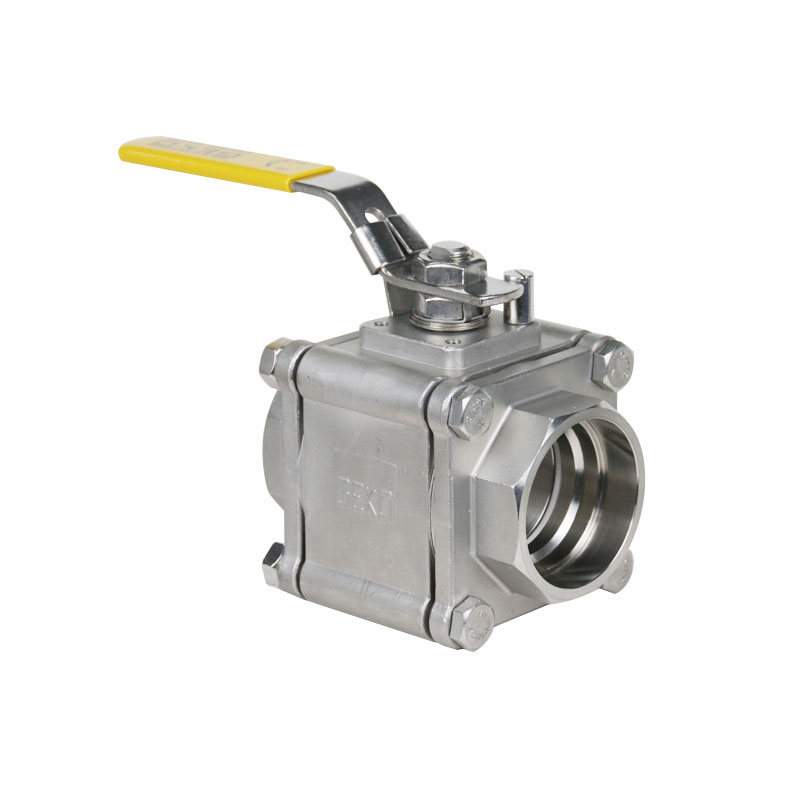

Vanne à bille manuelle haute pression GKV-135 à passage intégral
| |
Gamme de tailles NPS 1/4" - 4" (8 mm - 100 mm) | Matériaux de la carrosserie Acier inoxydable, acier au carbone, alliages spéciaux |
Plage de température -50°F à 550°F (-46°C à 287°C) | Matériaux de tiges ASTM A479 Gr 316 |
Pression de service maximale admissible 2000 psi CWP (140 Bar)
| Matériaux des sièges Norme : TFM 1600 |
Puissance de coupure Zéro fuite | Matériaux des balles ASTM A351 Gr CF8M |
Style corporel Trois pièces | Norme de conception ASME B16.34 Classe 600 |
Connexions terminales Extrémité filetée, extrémité à souder par emboîtement, extrémité à souder bout à bout | Norme d'essai API 598, MSS SP72 |
Ports Port complet | Plateforme Connect Facultatif : ISO 5211 |
Face à face Norme du fabricant | Applications Procédés, vapeur, sécurité incendie, gaz industriels |
La vanne à bille de la série GKV135 est une vanne à 600 pôles conforme à la norme ASME B16.34.
vanne à bille standard (2000 WOG)
Ce produit est conforme aux normes API 607 et ASME B16.34.
Il est doté de joints d'urgence à niveau à bulle et d'une base métallique élastique.
options, résistant à la corrosion, sans entretien, tige de charge solide
L'emballage est soigné et les performances sont stables dans les applications industrielles.
La vanne à bille en trois parties de la série GKV135 adopte une redondance
Le corps de soupape et le joint de tige, et offre un alésage standard à passage intégral
Ces vannes à bille haute pression, robustes et durables, sont idéales pour les modèles.
pour les procédés industriels, les applications à haute température et à haute fréquence.
La vanne à bille GKV135 est équipée de sièges de soupape revêtus de caoutchouc.
joints métalliques et noyaux de vannes de régulation à bille en forme de V, et peuvent être
équipé en option de divers accessoires et configurations,
comme la protection antistatique et les noyaux résistants au feu conformes à la certification API 607.
Les matériaux utilisés pour les sièges de soupapes revêtus de caoutchouc comprennent le PRTFE, le PEEK,
TFM, PTFE pur, UHMWPE, Tek Fil (graphite de carbone/TFM),
et du PTFE chargé d'acier inoxydable.
Tous les matériaux des sièges de soupape à revêtement en caoutchouc assurent une bidirectionnalité
étanchéité à niveau à bulle et étanchéité basse pression/sous vide
capacités.
Conception unique de la vanne à bille haute pression soudée à passage intégral GKV135
Caractéristiques principales :
Options d'alésage flexibles
Alésage total : 1/4" – 2" (DN8 – DN50)
Alésage standard : 3/4" – 2-1/2" (DN20 – DN65)
Conception sans entretien
Garniture de tige auto-ajustable et pré-serrée en continu
Équipé de rondelles Belleville pour compenser les variations environnementales
changements et usure.
Performances d'étanchéité fiables
Garantit un fonctionnement à long terme avec des besoins de maintenance minimaux
Optimisation pour les grandes tailles (vannes Triad 3" et 4")
Emballage externe continu pré-serré
Les joints Belleville assurent une répartition uniforme de la charge d'étanchéité
-
La vanne à bille à passage direct en trois parties GKV-135 est utilisée dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
