La vanne à bille à trois pièces à brides de la série GKV-237 offre une fiabilité, une sécurité et une facilité d'entretien supérieures pour les systèmes de contrôle des fluides industriels.

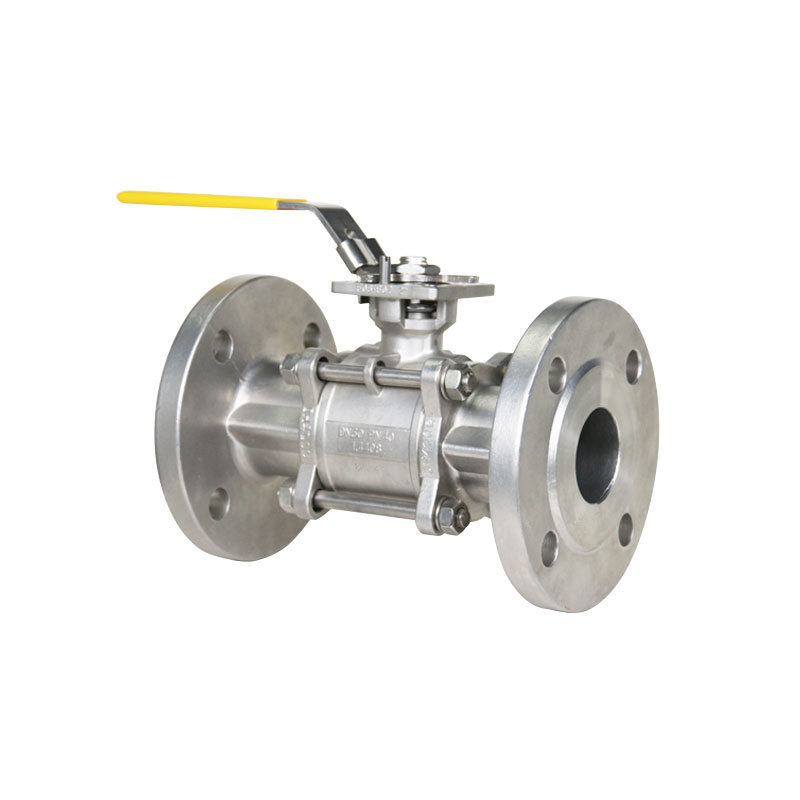

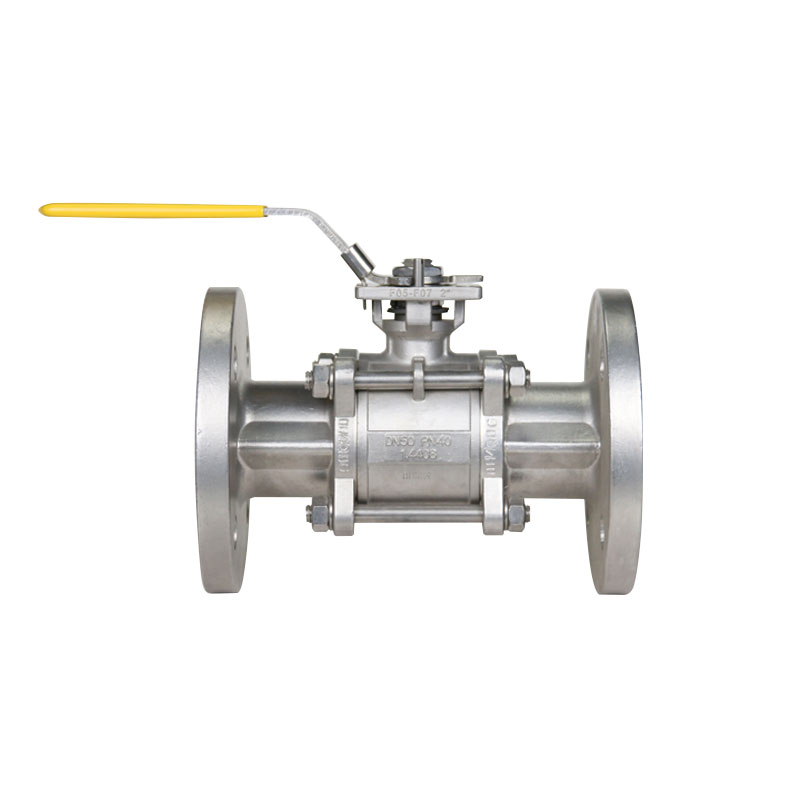

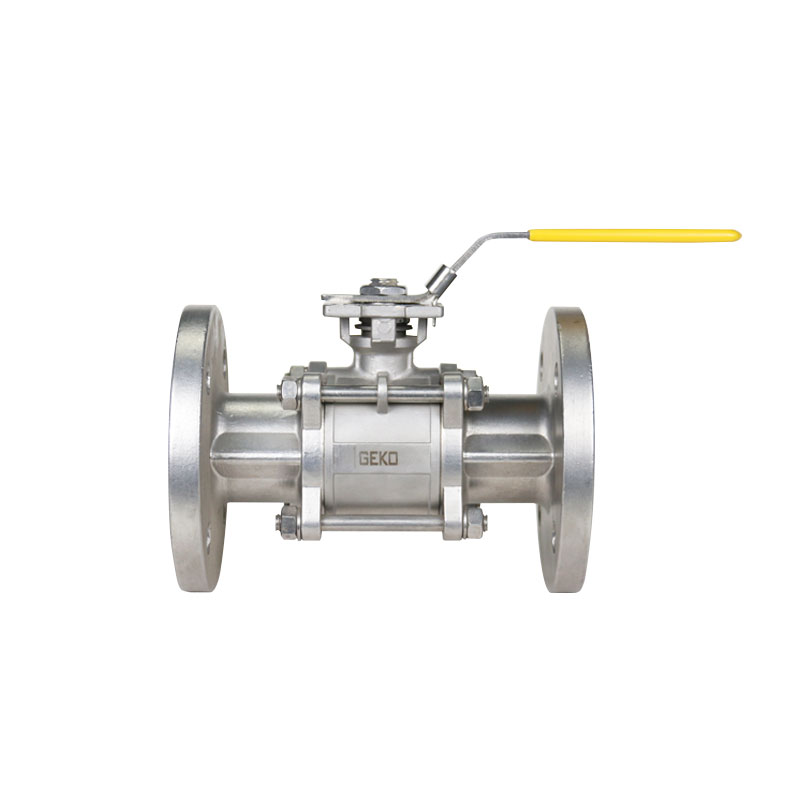

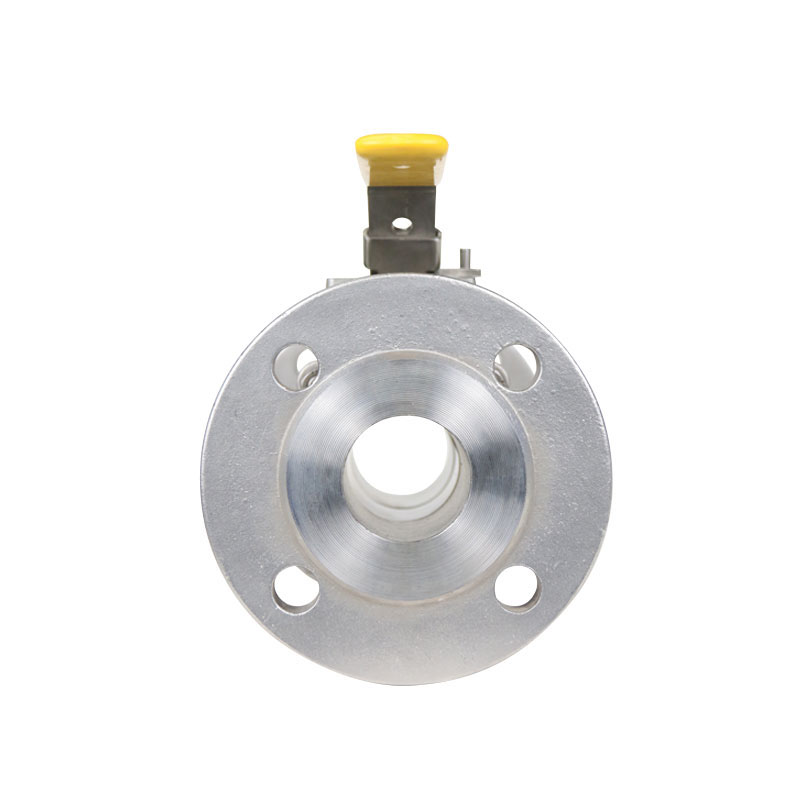

Vanne à bille à brides directes, montage en trois parties, passage intégral GKV-237
| |
Gamme de tailles NPS 1/2" à 24", DN15 à DN 600
Plage de température -50°F à 1472°F (-46°C à 800°C)
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420 | Matériaux de la carrosserie ASTM A351 CF8, CF3, CF8M, CF3M (acier inoxydable moulé) ; ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé). ASTM A216 WCB, WCC (acier au carbone moulé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé). ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane Gr.2, Gr.3, Gr.5, Gr.12 (ASTM B348). ASTM B493 Zirconium R60702, ASTM B365 Tantale R05200, R05400 (Tantale).
|
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Matériaux de tiges ASTM A479 Gr 316 |
Fuite Classe IV, Classe V, Classe VI | Matériaux des sièges TFM1600/Tek-Fil®*/PEEK/RTFE/UHMWPE/Métal |
Style corporel Trois pièces | Matériaux des balles Identique au corps |
Norme de conception ASME B16.34, EN12516, GB/T 12237 | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Connexions terminales Bride | Norme d'essai API 598 |
Ports Pleine puissance | Plateforme Connect ISO5211 |
La série GKV-237 est une vanne à bille flottante/à tourillon à brides à passage intégral ASME B16.34.
La vanne à boisseau sphérique à brides de la série GKV-237 se décline en de nombreuses configurations et composants internes, ce qui la rend idéale pour une utilisation dans divers fluides, notamment les acides, les bases, les produits chimiques corrosifs, les gaz, l'hydrogène et l'oxygène, ainsi que dans les industries agroalimentaires (conforme aux normes FDA), pharmaceutiques, de l'eau et du traitement des eaux usées. Dans ces secteurs, sa résistance à la corrosion et sa robustesse lui confèrent une longue durée de vie et un entretien minimal.
La vanne à bille à brides de la série GKV-237 est fabriquée selon des normes de qualité strictes, avec une conception de tige de vanne anti-éclaboussures robuste, un joint de tige de vanne en PTFE à charge dynamique réglable et un système d'étanchéité à joint torique en option, conçu pour minimiser au maximum les émissions fugitives.
Cette caractéristique est particulièrement importante dans les applications à haute tension, où l'amélioration de la sécurité est cruciale.
Les composants internes et les configurations de vannes optionnelles peuvent être utilisés pour une large gamme d'applications de vannes à boisseau sphérique à brides industrielles, y compris les alliages spéciaux, la conception résistante au feu ISO 10497, la capacité antistatique pour empêcher les décharges électrostatiques, la résistance aux hautes températures, les joints en graphite, les composants internes de vannes de régulation à boisseau sphérique en V et les modèles à enveloppe de chauffage à la vapeur.
De plus, nous proposons également divers accessoires permettant la personnalisation des vannes afin de répondre aux exigences des clients.

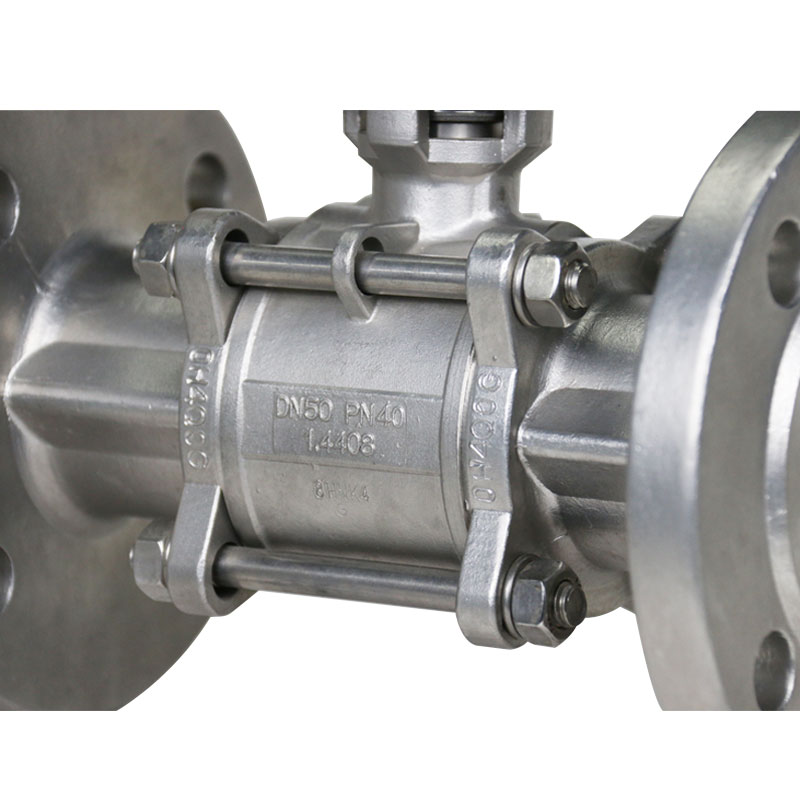

La conception unique de la vanne à bille à trois pièces GKV237 à extrémité à brides
Les vannes à boisseau sphérique à brides de la série GKV-237 sont disponibles en acier inoxydable (CF8M),
acier au carbone (WCB) et alliages spéciaux (tels que l'alliage 20, Hastelloy, etc.)
matériaux, ainsi que d'autres alliages différents sur demande. Le non-feu
La version résistante est équipée d'un joint de tige standard. Conforme à la norme API 607 (résistance au feu).
Le noyau de la soupape est équipé d'un joint de tige de soupape en graphite. Le GKV-237

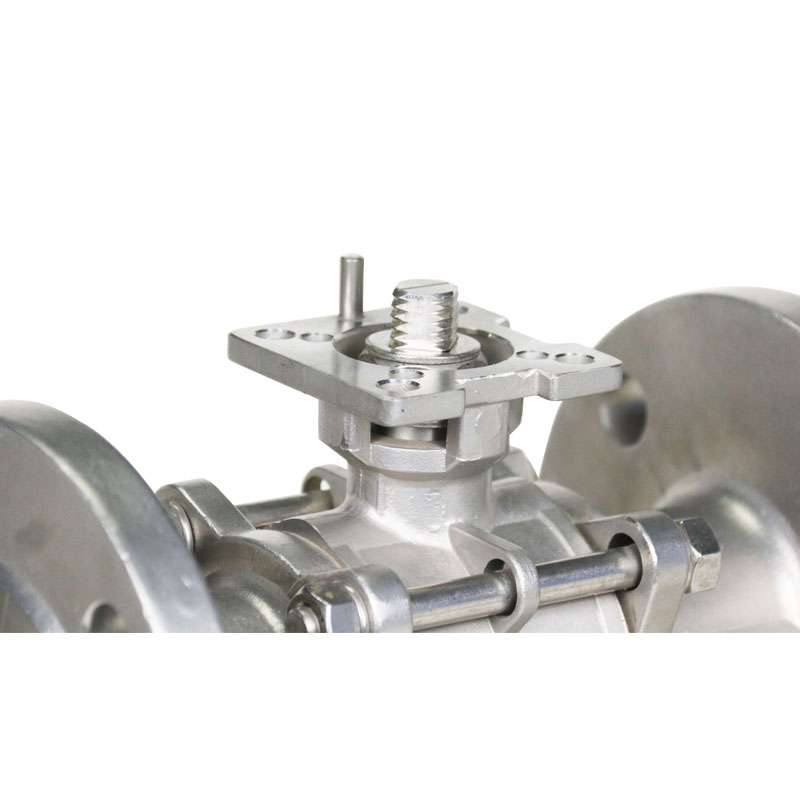

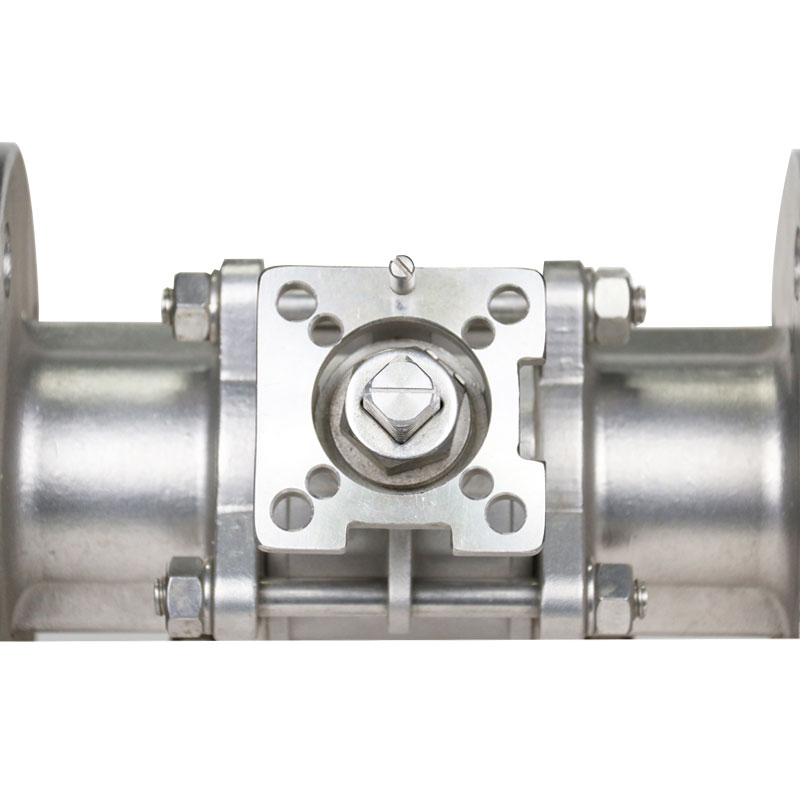

La vanne de cette série offre une plateforme d'installation intégrée moulée conforme à la norme ISO 5211 pour
Fonctionnement automatisé facile.
La vanne à boisseau sphérique à bride à passage intégral en trois parties de la série GKV237 trouve des applications dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
