La vanne à boisseau sphérique multivoies GKV-243 permet une régulation de débit à 3 ou 4 voies. Cette vanne multivoies est disponible en deux types de corps : à passage standard compact et à passage intégral obturé.

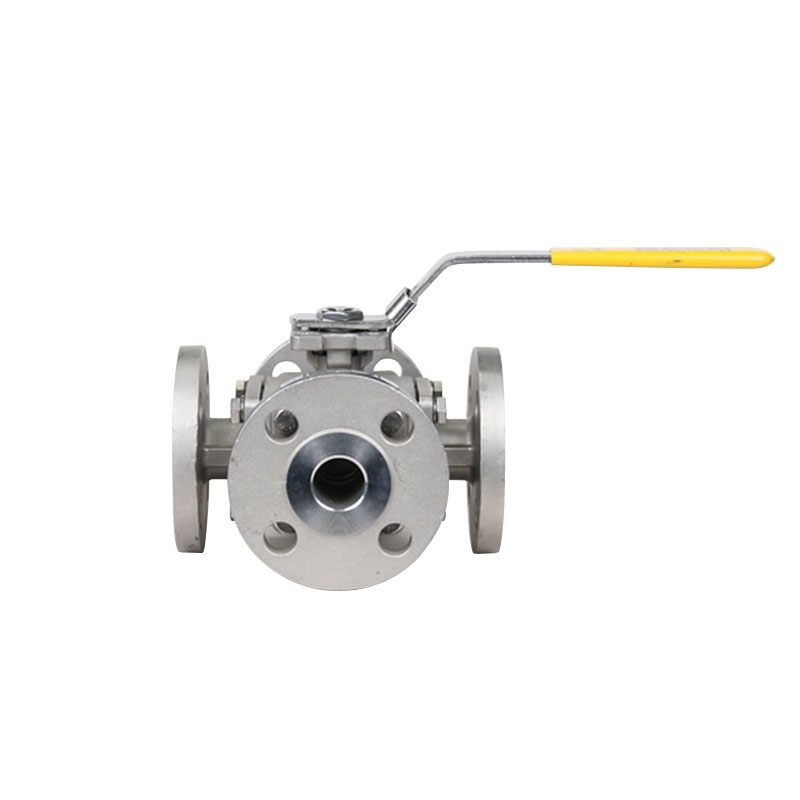

Vanne à bille à bride GKV-243 à trois ou quatre voies
| |
Gamme de tailles Classe 150 : 1/2 « à 12 » (DN15 à DN300), Classe 300 : 1/2 « à 6 » (DN15 à DN150)
Plage de température -50°F à 1472°F (-46°C à 800°C)
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
| Matériaux de la carrosserie ASTM A351 CF8, CF3, CF8M, CF3M (acier inoxydable moulé) ; ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé). ASTM A216 WCB, WCC (acier au carbone moulé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé). ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane Gr.2, Gr.3, Gr.5, Gr.12 (ASTM B348). ASTM B493 Zirconium R60702, ASTM B365 Tantale R05200, R05400 (Tantale).
|
Fuite Classe IV, Classe V, Classe VI | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Style corporel Port standard compact, port complet de type bloc | Matériaux des sièges TFM1600, en option : Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norme d'essai Conformément à la norme ASME B16.34, toutes les tiges et tous les sièges de soupapes sont testés à une pression de fermeture de gaz de 100 psi. Intégrité étanche avant expédition, service de vide jusqu'à 29 pouces de mercure
| Matériaux des balles Acier inoxydable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titane B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantale B365 R05200 / R05400, Hastelloy, Alliages à base de nickel, Inconel 600/625/825, Monel 400 / Monel K500, Alliage B463 20, F51 (acier inoxydable duplex), A182 F51, A182 F22, A182 F904L |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Norme de conception ASME B16.34, EN12516, GB/T 12237 |
Connexions terminales Extrémités à brides conformes à la norme ASME B16.5 | Plateforme Connect ISO5211 |
Ports Système complet à 3 et 4 voies avec ports L, T et LL | Applications Ligne de mélange/concentration de fluides, dérivation de flux, bypass de flux, flux direct vers/depuis les réservoirs de stockage, coupure de flux dans différentes directions |
Les vannes à boisseau sphérique à trois et quatre voies de la série GKV-243 sont conçues conformément à la norme ASME B16.34.
La vanne à boisseau sphérique multicanaux GKV-243 offre des raccords filetés NPT et à serrage rapide. Les vannes à passage intégral proposent des raccords filetés NPT, à serrage rapide, à souder bout à bout ou par emboîtement, ainsi qu'à brides. Ces raccords peuvent être combinés et connectés en bout de vanne. De nombreux composants sont entièrement interchangeables entre les différents modèles. La vanne à boisseau sphérique multivoies, économique et performante, intègre les fonctions de commande multidirectionnelle et d'arrêt dans une seule vanne. Elle permet d'éviter les installations répétées de vannes sans avoir recours à des vannes d'arrêt supplémentaires.
Garniture de tige de soupape :
Les vannes 1/4"-4" de la série GKV-243 utilisent toutes des garnitures de tige à charge dynamique pour garantir une étanchéité optimale. Grâce à des rondelles Belleville, le garnissage de tige s'ajuste automatiquement pour compenser les variations de température et l'usure normale. La vanne 6"-12" est équipée d'un couvercle de boîte à garniture indépendant, facilement réglable en cours d'utilisation. La vanne 1/4"-2" offre également une garniture de tige principale et une garniture de tige secondaire. L'étanchéité principale est assurée par des rondelles de poussée et des joints toriques. La garniture de tige réglable forme une étanchéité secondaire entre la tige et le corps de la vanne, au niveau du col supérieur de la tige.
Conception à quatre places :
La vanne de la série GKV-243 est équipée de série d'un quatrième siège supplémentaire. Ce siège, étanche indépendamment, prévient les fuites dans la cavité et assure un alignement parfait de la sphère. Il intègre les fonctions de commande bidirectionnelle et de fermeture au sein d'une même vanne, avec des positions d'arrêt disponibles pour les sphères à passage en T et en L. La conception du siège de la vanne à bille de la série GKV-243 garantit une étanchéité bidirectionnelle optimale et un faible couple de manœuvre.
Balle/tige :
La conception de la liaison entre la bille et la tige garantit un raccordement correct. La tige de la vanne 1/4"-2" est fixée par une goupille, tandis que celle de la vanne 21/2"-12" est intégrée à la bille et soutenue par un support à oreille. Toutes les tiges de vanne sont équipées d'une protection anti-éjection. La sphère est usinée avec précision et polie miroir pour assurer une étanchéité parfaite et réduire le couple de manœuvre. Le bord de la bille de la vanne à bille de la série GKV-243 est usiné afin de réduire l'usure du siège de soupape et d'allonger sa durée de vie.

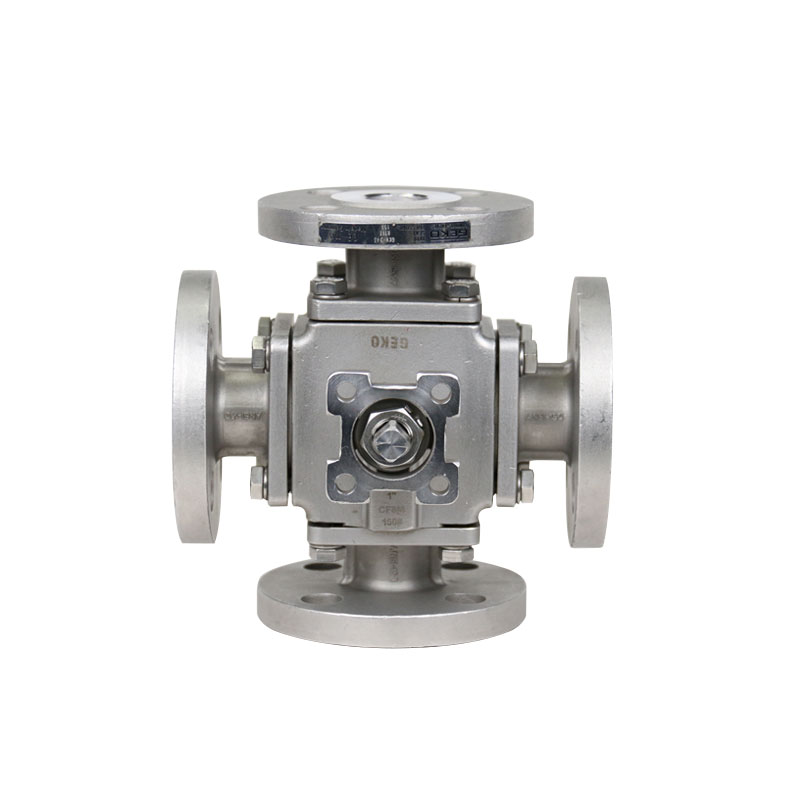

Conception unique des vannes à bille à trois et quatre voies GKV-243
Sélection des sièges :
Offre une gamme de matériaux pour sièges afin de répondre aux besoins
Pour la plupart des applications, le TFM est un matériau standard pour les sièges de soupapes.
D'autres options incluent le RPTFE, le PTFE, l'UHMWPE et le Tek Fi®.
(TFM chargé de carbone/graphite). Tek-Fil® Le siège de soupape offre moins de
couple dans les applications à haute température, à cycles élevés et à vapeur.
Interchangeabilité :
De nombreux composants, notamment la balle, la tige, le siège,
Les joints de tige et de corps de vanne peuvent être interchangés entre différents modèles.
modèles de vannes de même taille.
Garnissage de la chambre :
Les vannes de la série GKV-243 offrent une chambre optionnelle
garnissage. Le garnissage de la cavité peut réduire la possibilité de milieu
contamination causée par la rétention du fluide circulant dans la canalisation
l'espace entre la sphère et la paroi du corps de la vanne.

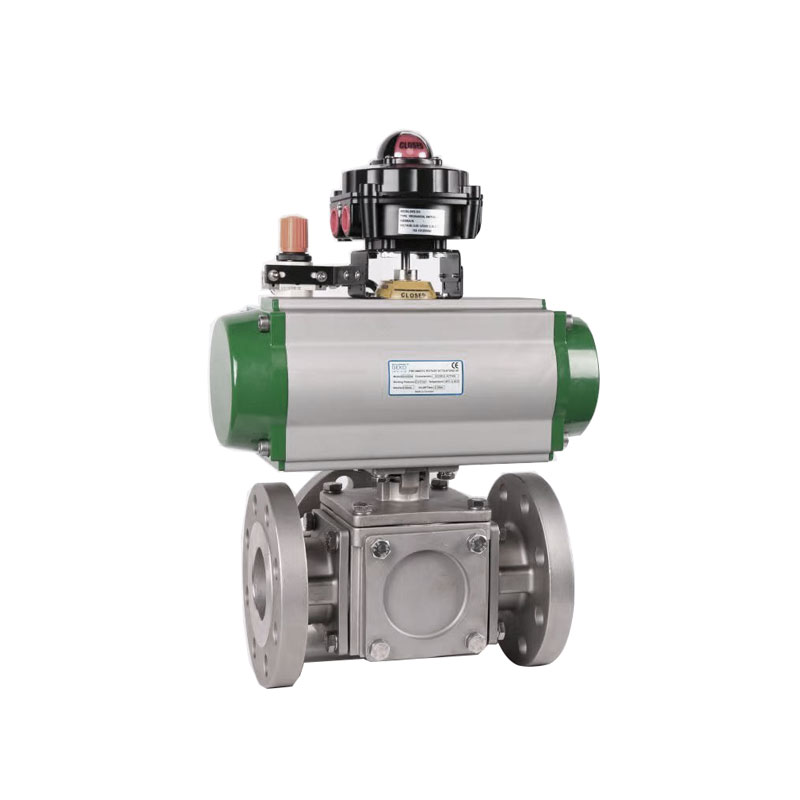

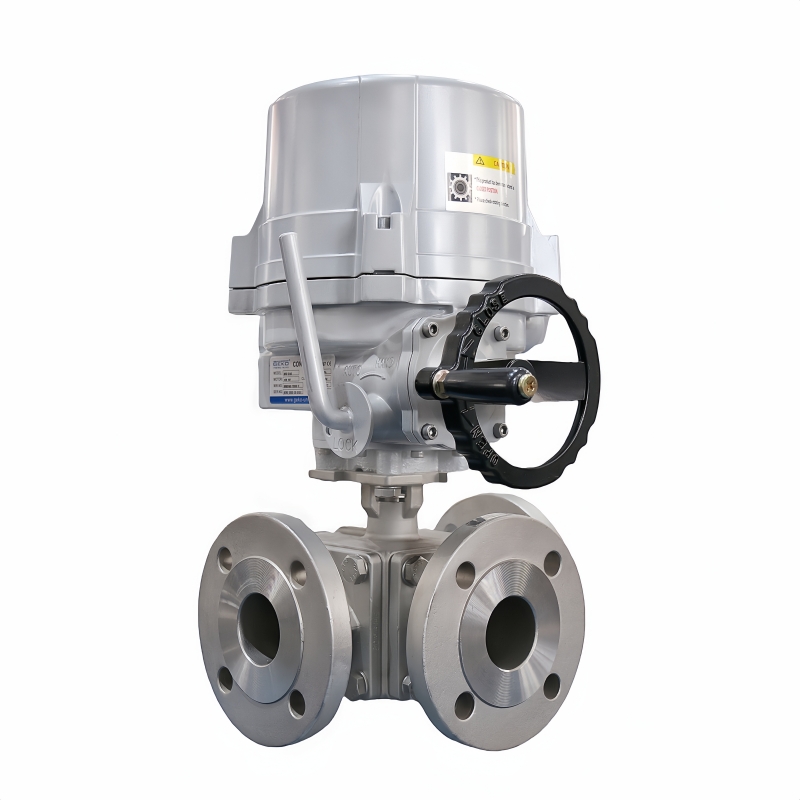

Installation sécurisée :
Le moulage monobloc de la bride supérieure assure
l'installation correcte de l'actionneur. Dans des conditions de pression de pleine charge,
Le dispositif d'actionnement peut être démonté facilement et en toute sécurité.
La bride de montage est conçue conformément à la norme ISO 5211 et
peut être directement intégré pour l'installation. En modifiant la position de
le boulon de butée de course sur la bride de montage, les vannes standard peuvent
atteindre tous les modes d'écoulement.
GKV243 Les vannes à boisseau sphérique à brides à trois et quatre voies sont utilisées dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
