La vanne à bille GKV-144 à 3 ou 4 voies et extrémité filetée offre un contrôle de débit à 3 et 4 voies.
La vanne à bille 3 et 4 voies intègre les fonctions de contrôle multidirectionnel et d'arrêt dans une seule vanne, évitant ainsi la nécessité d'installations de vannes répétées et éliminant le besoin de vannes d'arrêt supplémentaires.

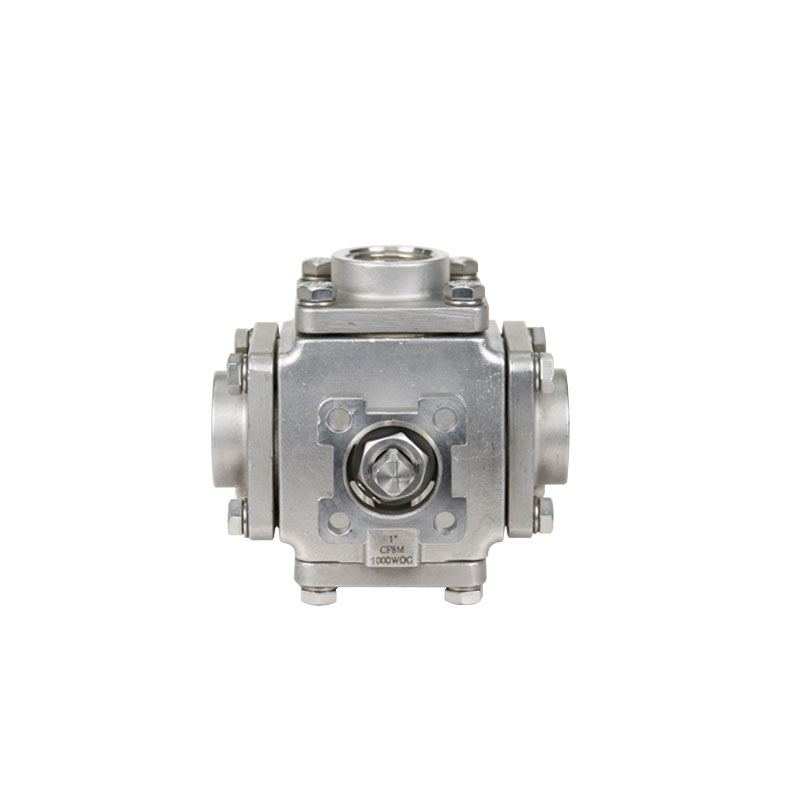

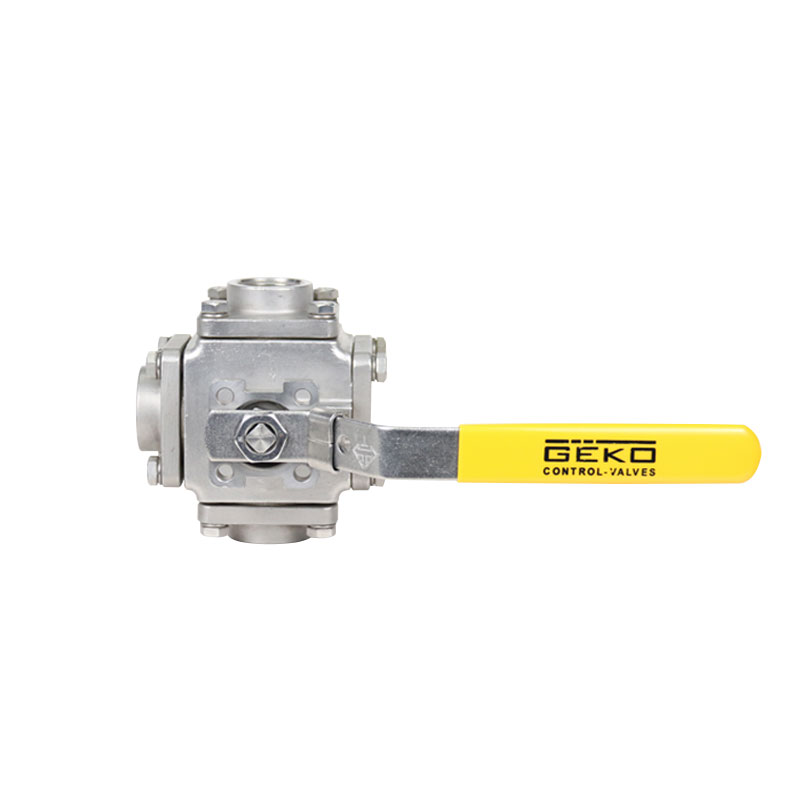

Vanne à bille 3 ou 4 voies GKV-144, extrémité filetée
| |
Gamme de tailles NPS 1/2" à 12", DN15 à DN 300 | Matériaux de la carrosserie Acier inoxydable (CF8M), acier au carbone (WCB), alliage spécial |
Plage de température -31°C à 232°C | Matériaux de tiges ASTM A479 Gr 316 |
Pression de service maximale admissible ASME 150LB/ASME 300LB/PN10/PN16/PN25/PN40 | Matériaux des sièges TFM1600/Tek-Fil®*/PEEK/RPTFE/UHMWPE |
Puissance de coupure Zéro fuite | Matériaux des balles ASTM A351 Gr CF8M |
Style corporel 3 et 4 voies | Norme de conception ASME B16.34 |
Connexions terminales Fileté, Tri-Clamp, à souder par emboîtement, à souder bout à bout, extrémités à brides selon la norme ASME B16.5 | Norme d'essai ASME B16.34 |
Ports Pleine puissance | Plateforme Connect ISO5211 |
Face à face Norme du fabricant | Applications Déviation du flux vers différents emplacements |

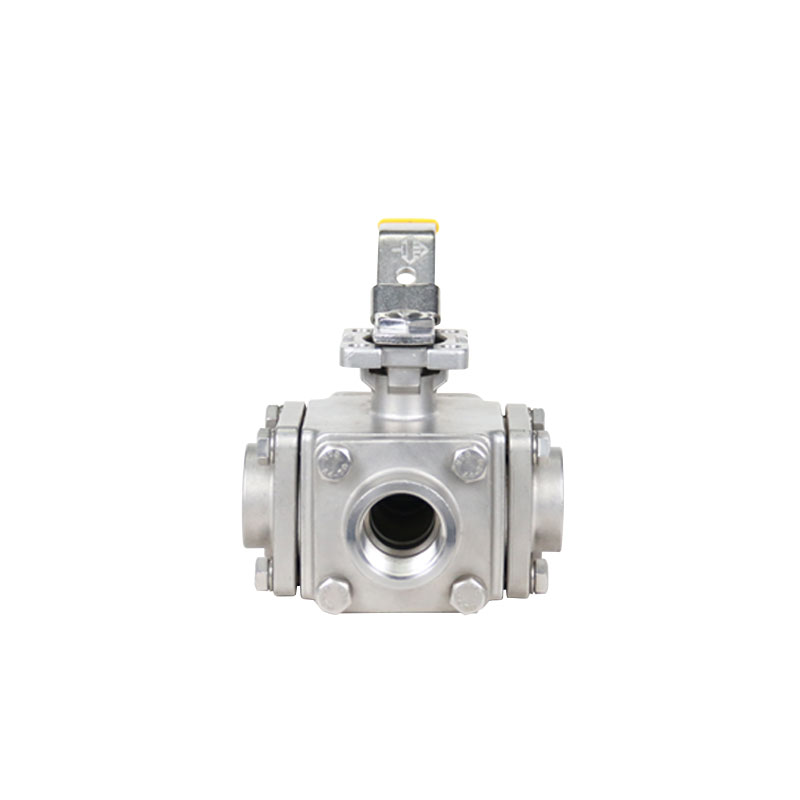

Vanne à bille 3 ou 4 voies à extrémité filetée
Garniture de tige de vanne : toutes les vannes 1/2"-4" utilisent des garnitures de tige de vanne à charge dynamique pour garantir une étanchéité fiable. Grâce à l'utilisation de rondelles Belleville, la garniture de tige de vanne s'ajuste automatiquement pour compenser les variations de température et l'usure normale. La vanne 6"-12" est équipée d'un couvercle de boîte à garniture indépendant, facilement ajustable en cours d'utilisation. La vanne 1/2"-2" dispose également d'une garniture de tige principale et d'une garniture de tige secondaire. L'étanchéité principale est assurée par des rondelles de poussée et des joints toriques. Le joint réglable de la tige de soupape forme un joint secondaire entre la tige de soupape et le corps de soupape dans la zone supérieure du col de la tige de soupape.
Conception à quatre sièges : De série, les vannes de la série GKV-144 sont équipées d’un quatrième siège supplémentaire. Ce siège est étanche indépendamment afin d’éviter les fuites dans la cavité et de maintenir l’alignement correct de la sphère. Ce siège supplémentaire intègre les fonctions de commande bidirectionnelle et de fermeture dans une même vanne, avec des positions d’arrêt disponibles aussi bien pour les sphères à passage en T que pour celles à passage en L. La conception du siège de la vanne à bille de la série GKV-144 garantit une étanchéité bidirectionnelle optimale et un faible couple de manœuvre.
Choix des sièges : Propose une gamme de matériaux pour les sièges afin de répondre aux besoins de la plupart des utilisateurs.
Applications. Le TFM est un matériau standard pour les sièges de soupapes. Autres options :
RPTFE, PTFE, UHMWPE et Tek Fi ® (TFM chargé de carbone/graphite). Tek-Fil ®
Le siège de soupape offre un couple réduit à haute température, en cycle élevé et sous vapeur.
applications.
Interchangeabilité : De nombreux composants, notamment la balle, la tige, le siège, la tige et
Les joints du corps de vanne peuvent être interchangés entre différents modèles de vannes.
de même taille.
Conception unique des vannes à bille à trois et quatre voies GKV144

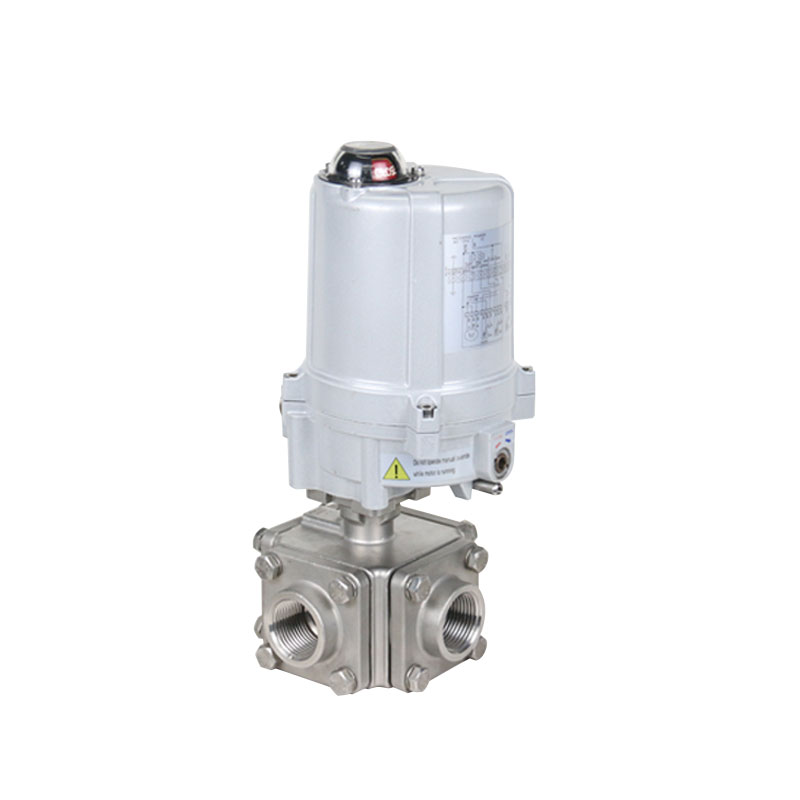

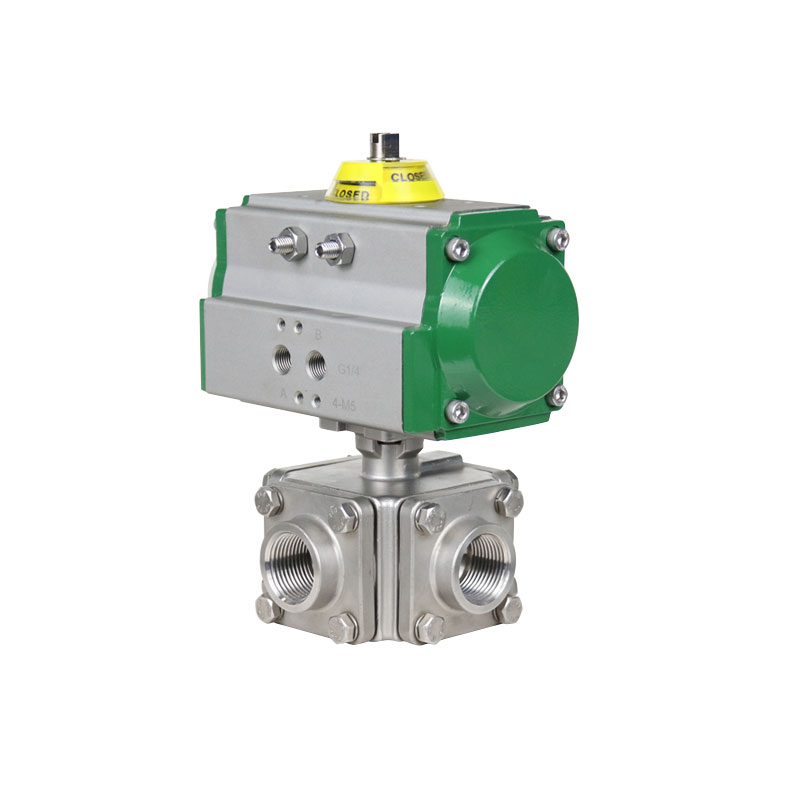

Le moulage monobloc de la bride supérieure assure une installation correcte
de l'actionneur. Dans des conditions de pression de charge maximale, le dispositif d'actionneur
peut être démontée facilement et en toute sécurité. La bride de fixation est conçue
conforme à la norme ISO 5211 et peut être directement intégré pour l'installation.
En modifiant la position du boulon de butée de course sur la bride de montage,
Les vannes standard permettent d'obtenir tous les modes d'écoulement.
Les vannes à boisseau sphérique à trois et quatre voies de la série GKV144 sont utilisées dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
