La vanne à bille à cinq voies GKV255 est conçue autour des principes d'intégration, d'étanchéité élevée et de faible consommation d'énergie. Elle permet une régulation complexe des fluides multicanaux grâce à une seule vanne, améliorant considérablement la fiabilité du système et réduisant l'encombrement et les coûts.

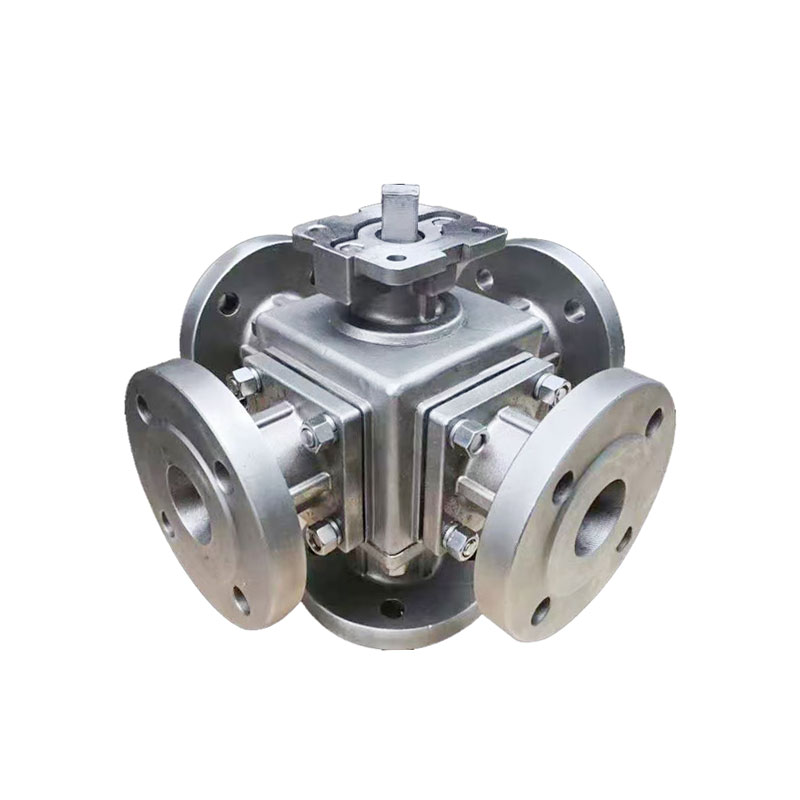

Vanne à bille à cinq voies GEKO, extrémité à bride
| |
Gamme de tailles NPS 1/2" à 24", DN15 à DN 600
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Plage de température -50°F à 1472°F (-46°C à 800°C) | Matériaux de la carrosserie ASTM A351 CF8, CF3, CF8M, CF3M (acier inoxydable moulé) ; ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé). ASTM A216 WCB, WCC (acier au carbone moulé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé). ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane Gr.2, Gr.3, Gr.5, Gr.12 (ASTM B348). ASTM B493 Zirconium R60702, ASTM B365 Tantale R05200, R05400 (Tantale).
|
Fuite Classe IV, Classe V, Classe VI | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Matériaux des sièges TFM1600, en option : Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norme d'essai API 598, EN-12266-1 Toutes les tiges et tous les sièges de soupapes sont testés à une pression de fermeture de gaz de 100 psi. Intégrité étanche avant expédition, service de vide jusqu'à 29 pouces de mercure
| Matériaux des balles Acier inoxydable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titane B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantale B365 R05200 / R05400, Hastelloy, Alliages à base de nickel, Inconel 600/625/825, Monel 400 / Monel K500, Alliage B463 20, F51 (acier inoxydable duplex), A182 F51, A182 F22, A182 F904L
|
Connexions terminales Extrémités à brides | Norme de conception ASME B16.34, EN12516, GB/T 12237 |
Opération Pneumatique, électrique | Plateforme Connect ISO5211 |
La vanne à bille à cinq voies GEKO est une vanne spéciale conçue pour la distribution de fluides multicanaux et le contrôle de débits complexes. Ses principaux atouts résident dans la conception intégrée des canaux d'écoulement et son fonctionnement efficace.
Garniture de tige de soupape :
La vanne GEKO 5 voies est équipée d'un système de garniture de tige à charge dynamique pour une étanchéité optimale. Grâce à des rondelles Belleville, la garniture s'ajuste automatiquement pour compenser les variations de température et l'usure normale. La vanne 6"-12" dispose d'un couvercle de boîte à garniture indépendant, facilement réglable en cours d'utilisation. La vanne 1/4"-2" offre une garniture de tige principale et une garniture de tige auxiliaire. L'étanchéité principale est assurée par une rondelle de poussée et un joint torique. La garniture de tige réglable forme une étanchéité secondaire entre la tige et le corps de vanne au niveau du col.
Conception à quatre places :
De série, la vanne est également équipée de cinq sièges de soupape. Ces sièges sont étanches indépendamment afin d'éviter les fuites dans la cavité et de maintenir l'alignement parfait de la sphère. Le nouveau siège de soupape intègre les fonctions de commande bidirectionnelle et de fermeture au sein d'une même vanne, et la position de fermeture est librement réglable. La conception du siège de soupape à bille cinq voies GEKO garantit une étanchéité horizontale bidirectionnelle et un faible couple de manœuvre.
Balle/tige :
La conception de la liaison entre la bille et la tige garantit un raccordement correct. La tige de la vanne 1/4"-2" est fixée par une goupille, tandis que celle de la vanne 21/2"-12" est intégrée à la bille et soutenue par un support à oreille. Toutes les tiges de vanne sont équipées d'une protection anti-éjection. La sphère est usinée avec précision et polie miroir pour assurer une étanchéité parfaite et réduire le couple de manœuvre. Le bord de la bille de la vanne à bille de la série GKV-243 est usiné afin de réduire l'usure du siège de soupape et d'allonger sa durée de vie.
Conception unique de la vanne à bille à cinq voies GEKO
Sélection des sièges :
Offre une gamme de matériaux pour sièges afin de répondre aux besoins
Pour la plupart des applications, le TFM est un matériau standard pour les sièges de soupapes.
D'autres options incluent le RPTFE, le PTFE, l'UHMWPE et le Tek Fi®.
(TFM chargé de carbone/graphite). Tek-Fil® Le siège de soupape offre moins de
couple dans les applications à haute température, à cycles élevés et à vapeur.
Interchangeabilité :
De nombreux composants, notamment la boule, la tige, le siège,
Les joints de tige et de corps de vanne peuvent être interchangés entre différents modèles.
modèles de vannes de même taille.
Garnissage de la chambre :
La vanne à bille à cinq voies GEKO offre des chambres optionnelles
Le remplissage creux peut réduire la possibilité de milieu
Pollution causée par la rétention de fluides dans les canalisations
L'espace entre la sphère et la paroi du corps de la vanne.
Installation sécurisée :
Le moulage monobloc de la bride supérieure assure
l'installation correcte de l'actionneur. Dans des conditions de pression de pleine charge,
Le dispositif d'actionnement peut être démonté facilement et en toute sécurité.
La bride de montage est conçue conformément à la norme ISO 5211 et
peut être directement intégré pour l'installation. En modifiant la position de
le boulon de butée de course sur la bride de montage, les vannes standard peuvent
atteindre tous les modes d'écoulement.
La vanne à bille à cinq voies GEKO est utilisée dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
GKV-128 Vanne à bille deux pièces 3000 WOG / 6000 WOG, extrémité filetée Ces joints offrent une solution économique pour une étanchéité parfaite jusqu'à 3 000 ou 6 000 psi, ce qui en fait un choix idéal pour de nombreuses applications industrielles. La précision de fabrication de leur fermeture est très élevée, garantissant une étanchéité optimale. Les vannes de la série GKV-128 sont spécialement conçues pour l'industrie de transformation et offrent d'excellentes performances dans les applications à haute pression.
EN SAVOIR PLUS
Vanne à bille trois pièces GKV132, extrémité filetée offre une flexibilité maximale grâce à filetage, soudage par emboîtement, soudage bout à bout, bride Raccordements d'extrémité et divers matériaux de siège haute performance. La conception du corps de vanne en trois parties permet une maintenance en ligne simple grâce à des composants remplaçables, réduisant ainsi les coûts de maintenance et le coût total de possession tout au long du cycle de vie de la vanne.
EN SAVOIR PLUS
Le Vanne à bille en acier inoxydable série GKV-133, extrémité soudée peut être fabriqué en acier inoxydable CF8M (316L) moulé avec précision ou en acier au carbone WCB, avec une conception de corps de vanne central de type oscillant pour une maintenance en ligne facile.
EN SAVOIR PLUS
La vanne à bille en trois parties de la série GKV135 est conçue pour la durabilité et la précision, conforme aux normes API 607 et ASME B16.34, dotée de joints d'urgence à niveau à bulle, offrant des options de base métallique élastique, une résistance à la corrosion, sans entretien, un garnissage de tige à charge solide et des performances stables dans les applications industrielles.
EN SAVOIR PLUS
La vanne à bille GKV-144 à 3 ou 4 voies et extrémité filetée offre un contrôle de débit à 3 et 4 voies.La vanne à bille 3 et 4 voies intègre les fonctions de contrôle multidirectionnel et d'arrêt dans une seule vanne, évitant ainsi la nécessité d'installations de vannes répétées et éliminant le besoin de vannes d'arrêt supplémentaires.
EN SAVOIR PLUS
Le Vanne à bille à trois voies série GKV-143, orifices en L et en T est conçu selon la norme ASME B16.34, avec une pression nominale de 1000 psi (63 bar), et a été testé pour être conforme à la norme API 598. La vanne multiple à boisseau sphérique de la série GKV-143 offre une fiabilité à toute épreuve pour instruments à haute pression dans les applications de mesure des fluides et des gaz.
EN SAVOIR PLUS
La vanne à boisseau sphérique multivoies GKV-243 permet une régulation de débit à 3 ou 4 voies. Cette vanne multivoies est disponible en deux types de corps : à passage standard compact et à passage intégral obturé.
EN SAVOIR PLUS
La vanne à bille à cinq voies GKV255 est conçue autour des principes d'intégration, d'étanchéité élevée et de faible consommation d'énergie. Elle permet une régulation complexe des fluides multicanaux grâce à une seule vanne, améliorant considérablement la fiabilité du système et réduisant l'encombrement et les coûts.
EN SAVOIR PLUS
