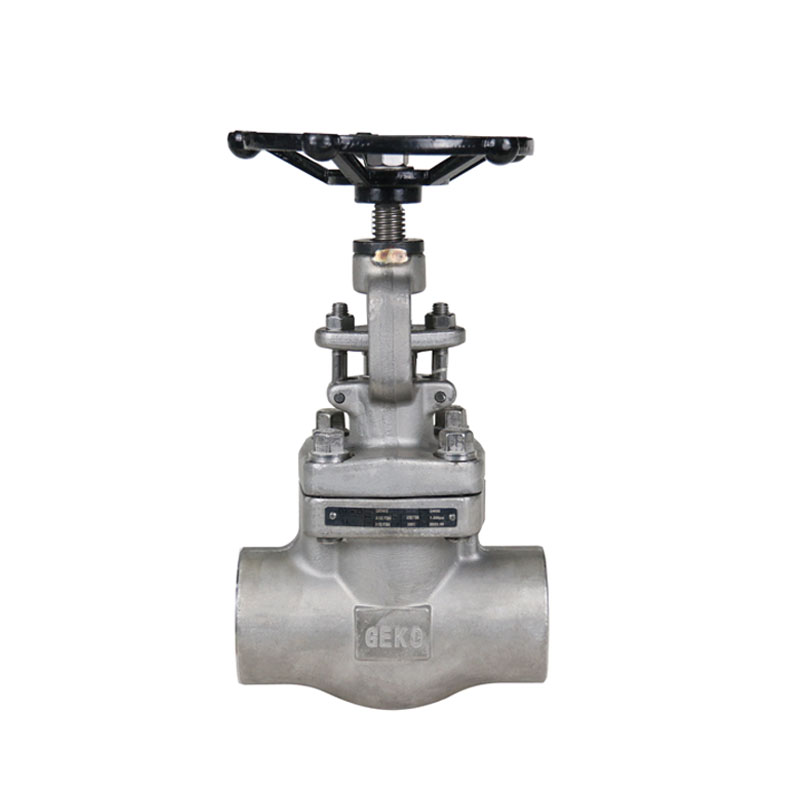

La vanne à globe en acier forgé GKV455 est fabriquée à partir de matériaux de haute qualité et conçue pour répondre aux normes API 602, BS 5352 et ASME. Elle est adaptée aux applications haute pression, haute température et en milieu corrosif. De conception compacte et d'une grande fiabilité, elle offre de multiples options de raccordement et d'actionneurs. Elle est largement utilisée dans les industries pétrolière et gazière, chimique, de production d'énergie et de traitement de l'eau.
Vanne à globe en acier forgé GEKO – Haute performance, fiabilité et durabilité
| |
Gamme de tailles 1/2" ~ 4" (DN15 ~ DN100)
| Matériau de la carrosserie et du capot A105; LF2; F5; F11; F22; F304(L); F316(L); F347; F321; F51; F55; Inconel; Monel; Hastelloy, etc. |
Plage de température Jusqu'à 500 °C (932 °F) | Matériau de la tige / de l'arbre ASTM A276 410 / 420, acier inoxydable, revêtu ou trempé en option |
Pression de service maximale admissible ANSI / ASME Classe 150 ~ 1500 (selon la taille et le matériau) | Sièges et joints ASTM A105 + HF, ou joints métal-métal |
Garniture et presse-étoupe Garniture composite en graphite ou PTFE, résistante aux basses températures | volant ASTM A197, fonctionnement manuel |
Types de capots / Modèles optionnels Capot boulonné : joint spiralé (acier inoxydable 304 + graphite) ou anneau métallique | Méthode de fonctionnement Manuel (volant/engrenage), pneumatique, à commande électrique
|
Caractéristiques de conception spéciales Alésage réduit/plein, tige montante/non montante, structure compacte et robuste, couple de manœuvre minimal, résistance à la corrosion et aux hautes températures | Normes de raccordement des extrémités Fileté, à souder par emboîtement, à souder bout à bout ; à brides selon la norme ASME B16.5
|
Normes de conception API 602, BS 5352, ASME B16.34 / B16.11 / B1.20.1 / B16.25
| Applications Pétrole et gaz, pétrochimie, production d'énergie, traitement de l'eau, contrôle des fluides à haute température et haute pression |
Tests et inspections Essais de pression et d'étanchéité API 598 / ISO 5208, CND : rayons X / ultrasons / magnétoscopie | Points clés Étanchéité parfaite, longue durée de vie, faible entretien, faible couple de fonctionnement, fiabilité même dans des conditions extrêmes |
La vanne à globe en acier forgé GEKO est disponible en trois types de chapeaux :
Capot boulonné :
La carrosserie et le capot sont reliés par des boulons.
L'étanchéité est assurée par un joint enroulé en spirale (304 + graphite) ou un anneau métallique.
Capot soudé :
La carrosserie et le capot sont soudés ensemble.
Assure une étanchéité permanente.
Capot à pression étanche :
La carrosserie et le capot sont vissés ensemble.
L'étanchéité est assurée par un joint d'étanchéité interne activé par la pression interne.
Caractéristiques principales de la vanne à globe en acier forgé GEKO
- Corps en acier forgé haute résistance pour environnements à haute pression, haute température et corrosifs
- Plusieurs modèles de capots adaptés à différentes conditions de fonctionnement
- Fonctionnement flexible ; compatible avec volant ou actionneur électrique
- La conception extérieure de la vis et de l'étrier réduit les risques de fuite
- Disponible en version à passage intégral ou réduit pour un débit de fluide optimisé
