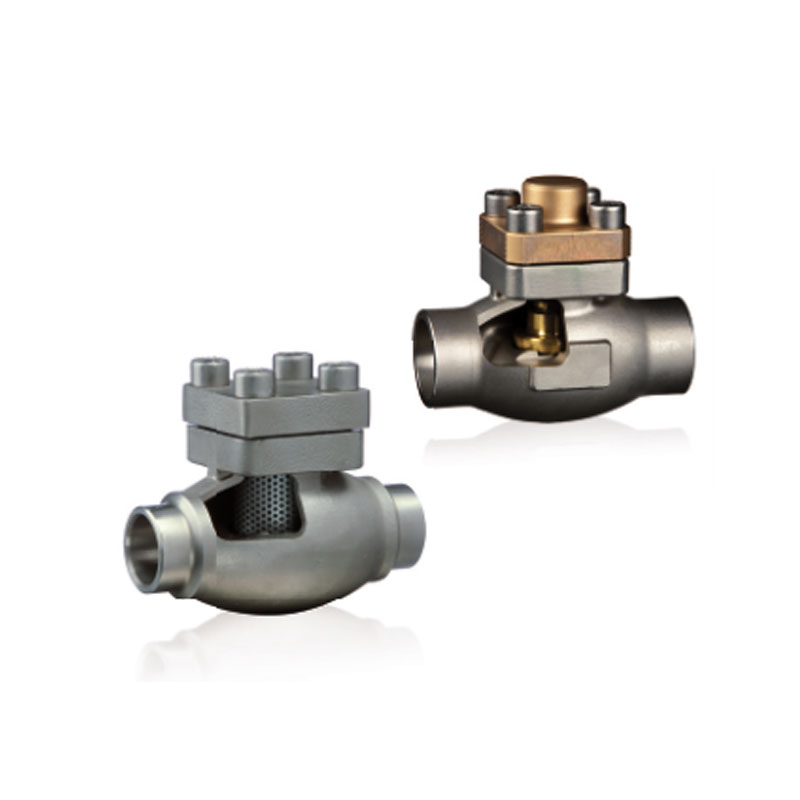

Les clapets anti-retour basse température GKV527L sont généralement conçus pour des applications à très basse température, telles que le stockage ou le transport de gaz naturel liquéfié, de gaz de pétrole liquéfié, d'azote liquide ou d'autres fluides.
Clapet anti-retour cryogénique GKV – Protection fiable contre le reflux pour les services à basse température
| |
Gamme de tailles NPS 3/8" – 8" (DN10 – DN200), tailles personnalisées sur demande | Matériaux de la carrosserie et du capot CF8 / CF8M (SS304 / 316), CF3 / CF3M (304L / 316L) |
Plage de température -320°F à +482°F (-196°C à +250°C)
| Matériaux du disque Acier inoxydable 316/316L, duplex, Monel, Inconel, Hastelloy, titane |
Pression nominale Classe ASME 150 – 900 | Siège et joint PCTFE (standard), PEEK, PTFE, TFM |
Puissance d'arrêt Zéro fuite (ambiante) | Style corporel Type à balancier, type à ascenseur |
Normes de conception API 6D, ASME B16.34, DIN, EN, JIS, BS 6364 | Connexions terminales À brides (RF, RTJ), à souder bout à bout, à souder par emboîtement, fileté (NPT/BSP) |
Normes d'essai API 598, BS 6364, ISO 28921 | Face à face Norme du fabricant ou selon ASME B16.10 / EN 558
|
Applications Usines et terminaux de GNL, LOX/LIN/LAR, ASU, manutention de GPL, pétrochimie, aérospatiale, agroalimentaire, production d'acier | Caractéristiques principales Étanchéité parfaite à -196 °C, conception à capot allongé, siège remplaçable, mouvement complet du disque, construction cryogénique robuste |
Performances techniques du clapet anti-retour basse température GEKO
Les clapets anti-retour basse température GEKO offrent une technologie d'étanchéité et des performances de pointe à basse température et sont fabriqués selon les normes de qualité les plus strictes. Ce clapet est conçu pour la manipulation de fluides particulièrement difficiles à gérer dans les environnements industriels actuels, notamment l'oxygène liquide, le gaz naturel liquéfié et d'autres liquides à basse température.
Large gamme : NPS 3/8"–8" (DN10–DN200), Classe 150–900, –196°C à +250°C
Options de matériaux : Acier inoxydable, LTCS, Duplex, Super Duplex, Monel, Inconel, Hastelloy, Titane
Haute performance : Type à charnière ou à levage, étanchéité parfaite (certifié BS 6364 / ISO 28921), options de siège en Stellite
Applications : GNL, LOX/LIN, GPL, séparation de l'air, pétrochimie, aérospatiale, agroalimentaire, sidérurgie
Caractéristiques du clapet anti-retour basse température GEKO
Caractéristiques:
- Joint spiralé pour vannes de classe 150 à 600 et joint annulaire pour vannes de classe 900
et vannes supérieures ou en option pour les vannes de classe 600 sur demande du client.
- Disque oscillant standard, utilisé en position horizontale pour les applications de service de liquides
ou utilisé en position verticale où le liquide s'écoule de bas en haut.
- Prévoir des bossages standard pour un raccordement de drainage à l'emplacement situé dans la partie inférieure de l'axe central de la carrosserie.
- Des patrons supplémentaires se conforment aux exigences des clients.
- Une charnière et un axe de charnière sont prévus et montés de manière à permettre un mouvement complet du disque.
- Siège soudé à joint renouvelable standard avec stellite 6, siège vissé en option.
Tests et assurance de sécurité des vannes cryogéniques GEKO
GEKO garantit une sécurité et une fiabilité maximales grâce à ses installations d'essais cryogéniques de pointe. Dotées d'une fosse d'essai à grande échelle, d'un réservoir d'azote liquide de 22 700 litres et d'un système de détection de fuites d'hélium de haute précision, les installations de GEKO valident les performances des vannes dans les conditions les plus extrêmes.
Toutes les vannes sont fabriquées à partir de matériaux compatibles avec l'oxygène et certifiées indépendamment pour une utilisation avec de l'oxygène liquide et gazeux. Grâce à des tests rigoureux effectués par un organisme tiers et à leur conformité totale aux normes internationales, GEKO garantit une fiabilité éprouvée pour les applications cryogéniques critiques.
Les clapets anti-retour basse température GEKO sont utilisés dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
industrie spatiale
chaîne de l'industrie du gaz naturel liquéfié
Améliorer la sécurité et l'efficacité de la production dans l'industrie alimentaire
