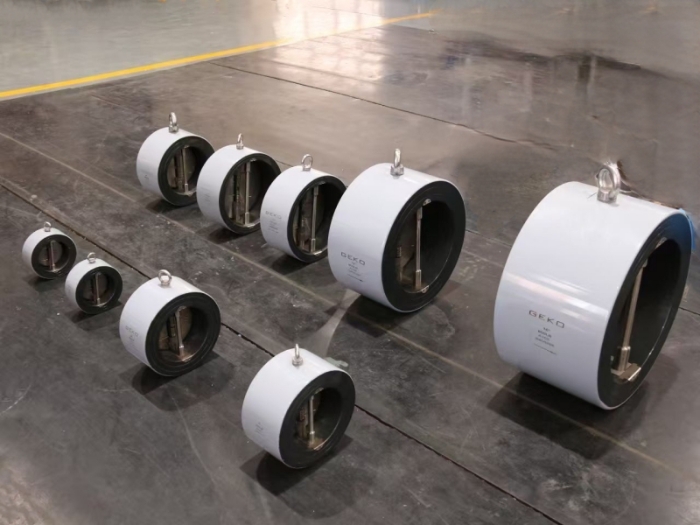

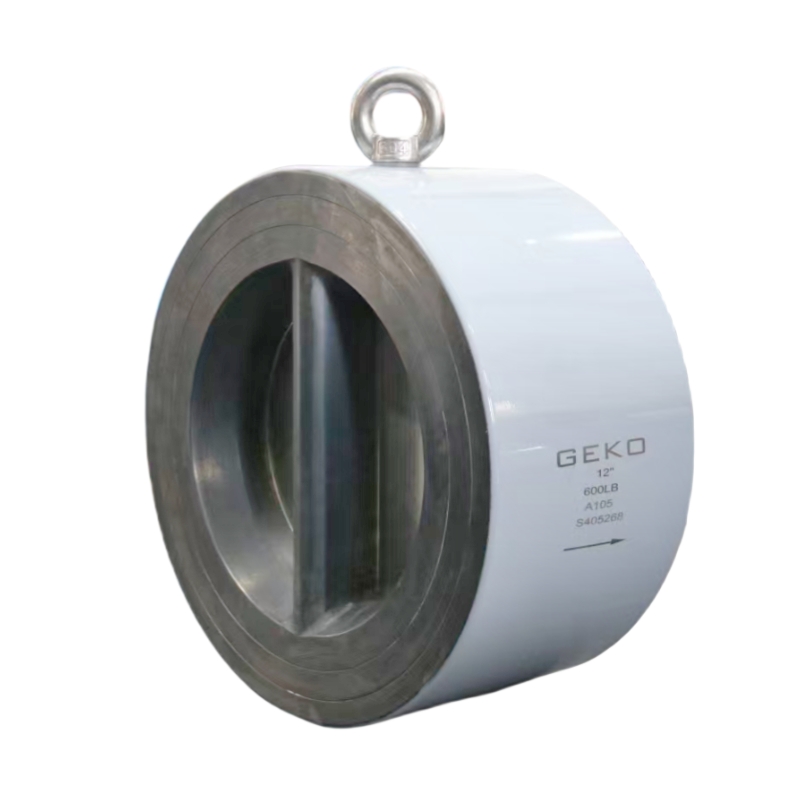

GEKO Clapet anti-retour à double plaque GKV522 Clapet anti-retour durable, léger et à action rapide, conçu pour la protection contre les coups de bélier. Disponible en Plaquette, à oreilles et à bride Types et diamètres : 1,5" à 60" (40 mm à 1 500 mm). Conformes aux normes ISO 5208 et API 594, idéaux pour les canalisations industrielles, municipales et de traitement des eaux.
Clapet anti-retour à double plaque GKV522 | |
Gamme de tailles DN40 à DN1200 (1,5" - 48")
| Matériau de la carrosserie et du capot A105, acier inoxydable (A351 CF8/CF8M), fonte ductile (ASTM A395), fonte (ASTM A126), duplex/super duplex, alliages de nickel |
Plage de température -29°C à +520°C | Matériau de la tige / de l'arbre Acier inoxydable 304 / 316 / CF8M, durcissement ou revêtement à faible friction en option |
Pression de service maximale admissible Classe 150 lb à classe 1500 lb | Sièges et joints Options métal-métal, PTFE, RPTFE, PCTFE et élastomères pour divers milieux et températures |
Garniture et presse-étoupe PTFE, composite graphite, résistant aux basses ou hautes températures
| Normes de raccordement des extrémités Raccordement à brides : ASME B16.5 / EN1092, Soudage bout à bout : ASME B16.25, Autres raccordements sur mesure |
Méthode de fonctionnement Manuel (volant/engrenage), pneumatique, à commande électrique | Orientation du flux Installation horizontale, verticale et angulaire |
Normes de conception API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| Tests et inspections Essais de pression et d'étanchéité : API 598 / ISO 5208, essai hydrostatique, CND : rayons X / ultrasons / magnétoscopie, essai de débit fonctionnel |
Applications Pipelines pétroliers et gaziers, industrie chimique/pétrochimique, traitement de l'eau, production d'énergie, systèmes CVC, fluides industriels haute pression | Points clés Protection anti-refoulement fiable, faible perte de charge, résistance à la corrosion et à l'usure, maintenance minimale, haute fiabilité, conception modulaire et personnalisable |
Numéro de modèle | Connexion finale | Taille | Pression nominale | Extrémité orientée |
GKV522A | Type de plaquette | 1,5"-60" (40 mm-1500 mm) | CL125, CL150, CL300, CL600 | FF/RF/RTJ |
GKV522B | Type à cornes | 1,5"-36" (40 mm-900 mm) | PN10, PN16, PN20, PN25, PN40, PN50 | FF/RF |
GKV522C | Type à bride | 1,5"-36" (40 mm-900 mm) | 5 km, 10 km, 20 km | FF/RF |
Dimensions face à face :API 594, API 6D, ISO 5752, EN 558-1
Normes relatives aux brides :MSS-SP 6, ASME B16.1, ASME B16.5, ISO 468
Normes d'inspection :API 598, ISO 5208
Marquage: MSS-SP 44

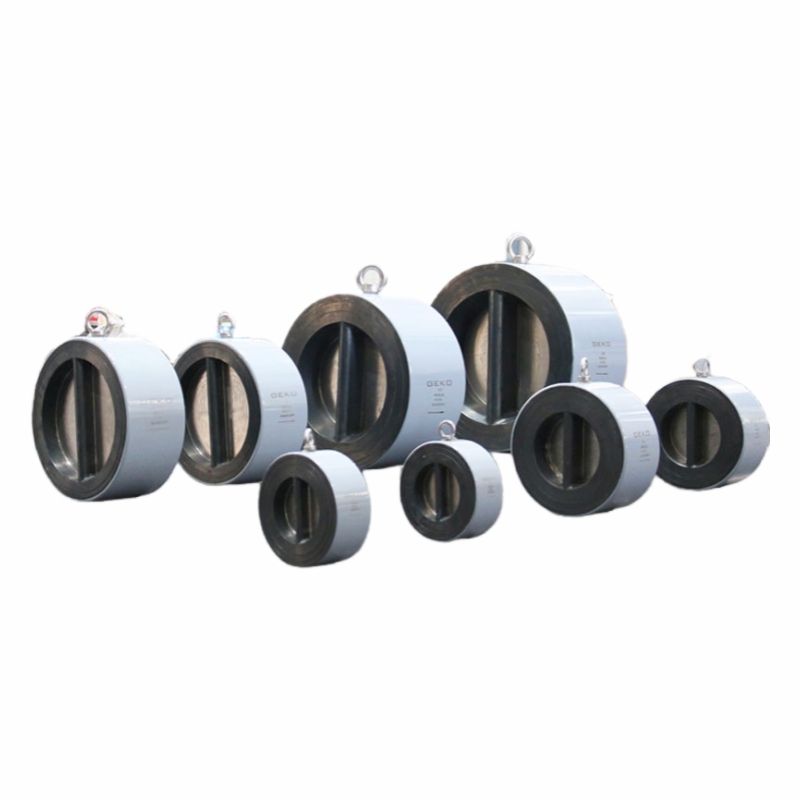

Le mécanisme interne se compose de deux plaques semi-circulaires assemblées avec
ressorts assurant une fermeture rapide par actionnement du ressort et une ouverture par passage de fluide
pression. Cette réaction rapide protège efficacement les systèmes de tuyauterie contre les coups de bélier.
Léger et durable : Plus facile à installer et à entretenir.
Réaction rapide : Protège la tuyauterie contre les coups de bélier.
Raccordements polyvalents : Types à plaquettes, à pattes et à brides.
Plage de pression maximale : Convient pour PN10–PN50, CL125–CL600,
5K–20K.
Conformité: Conçu selon les normes API 594 et ISO 5752,
Normes EN 558-1.
Fiabilité testée : Tests d'assise à 11 bars (160 psi), Corps
test à 15 bars (220 psi).
