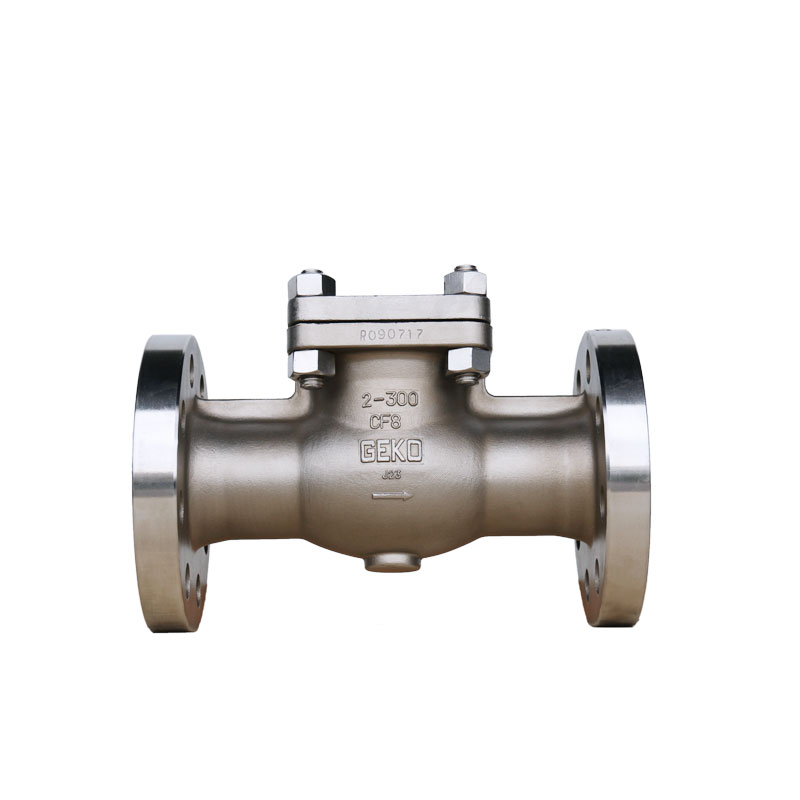

Clapet anti-retour oscillant série GKV5 Ces clapets anti-retour permettent la circulation des fluides dans un seul sens. Leur rôle principal est d'empêcher le reflux dans le système. Il existe des clapets anti-retour à battant et des clapets anti-retour à levage.

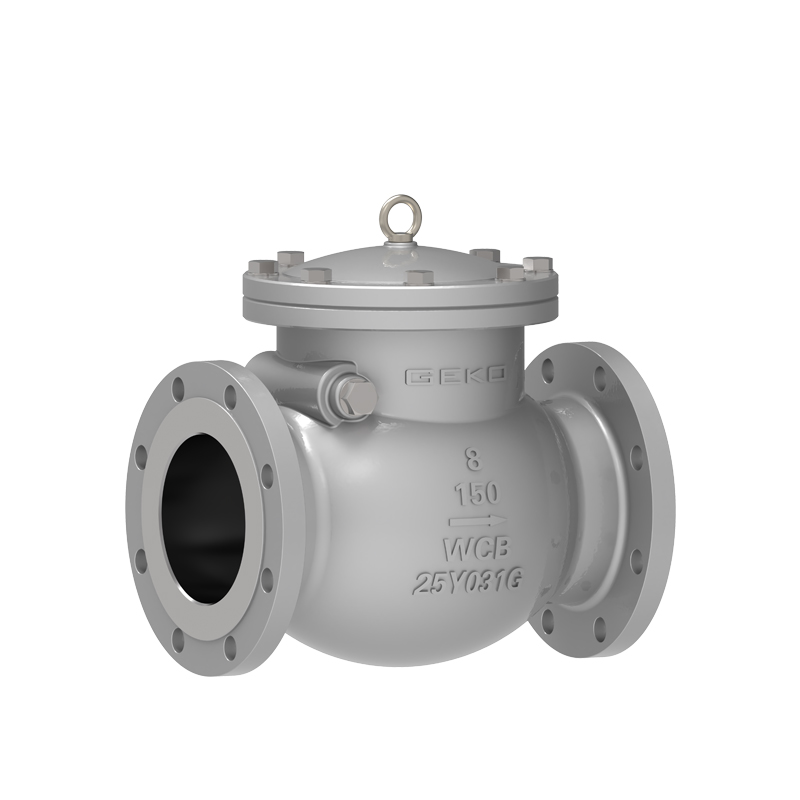

Clapet anti-retour à battant – Protection fiable contre le refoulement, résistant aux hautes pressions
| |
Gamme de tailles DN15 à DN600 (½" à 24"), tailles personnalisées disponibles
| Matériau de la carrosserie et du capot Acier au carbone (A216 WCB), acier inoxydable (A351 CF8/CF8M), fonte ductile (ASTM A395), fonte (ASTM A126), duplex/super duplex, alliages de nickel |
Plage de température -29°C à +427°C (-20°F à +800°F) | Matériau de la tige / de l'arbre Acier inoxydable 304 / 316 / CF8M, durcissement ou revêtement à faible friction en option |
Pression de service maximale admissible Classe ANSI/ASME 150 LB – 2500 LB, selon la taille et le matériau | Sièges et joints Options métal-métal, PTFE, RPTFE, PCTFE et élastomères pour divers milieux et températures |
Garniture et presse-étoupe PTFE, composite graphite, résistant aux basses ou hautes températures | Normes de raccordement des extrémités À brides : ASME B16.5 / EN1092, Soudage bout à bout : ASME B16.25, Filetage : NPT / BSP, Autres raccords sur mesure |
Méthode de fonctionnement Manuel (volant/engrenage), pneumatique, à commande électrique | Orientation du flux Installation horizontale, verticale et angulaire |
Normes de conception API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| Tests et inspections Essais de pression et d'étanchéité : API 598 / ISO 5208, essai hydrostatique, CND : rayons X / ultrasons / magnétoscopie, essai de débit fonctionnel |
Applications Pipelines pétroliers et gaziers, industrie chimique/pétrochimique, traitement de l'eau, production d'énergie, systèmes CVC, fluides industriels haute pression | Points clés Protection anti-refoulement fiable, faible perte de charge, résistance à la corrosion et à l'usure, maintenance minimale, haute fiabilité, conception modulaire et personnalisable |
Points forts des clapets anti-retour à battant
La construction du couvercle boulonné assure une étanchéité fiable et un entretien facile.
Disponible en Type swing (pour les pipelines horizontaux ou verticaux) et les configurations de type Lift.
Options de sièges : Anneau de siège renouvelable ou siège intégré Conception pour une durée de vie prolongée.
Connexions terminales disponibles dans Extrémités à brides, extrémités à souder bout à bout, extrémités à souder par emboîtement et extrémités filetées.
Convient pour une installation en lignes horizontales et verticales.
Norme du clapet anti-retour à battant
Conception et fabrication : API 602 / ANSI B16.34
Dimensions face à face : ANSI B16.10
Brides d'extrémité : ANSI B16.5
Extrémités soudées bout à bout : ANSI B16.25
Soudure à emboîtement et extrémités filetées : ANSI B16.11
Filetage des tuyaux : ANSI B1.20.1
Inspection et essais : API 598
Le clapet anti-retour à bride GKV-526 est utilisé dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Industrie sidérurgique et chimique
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
