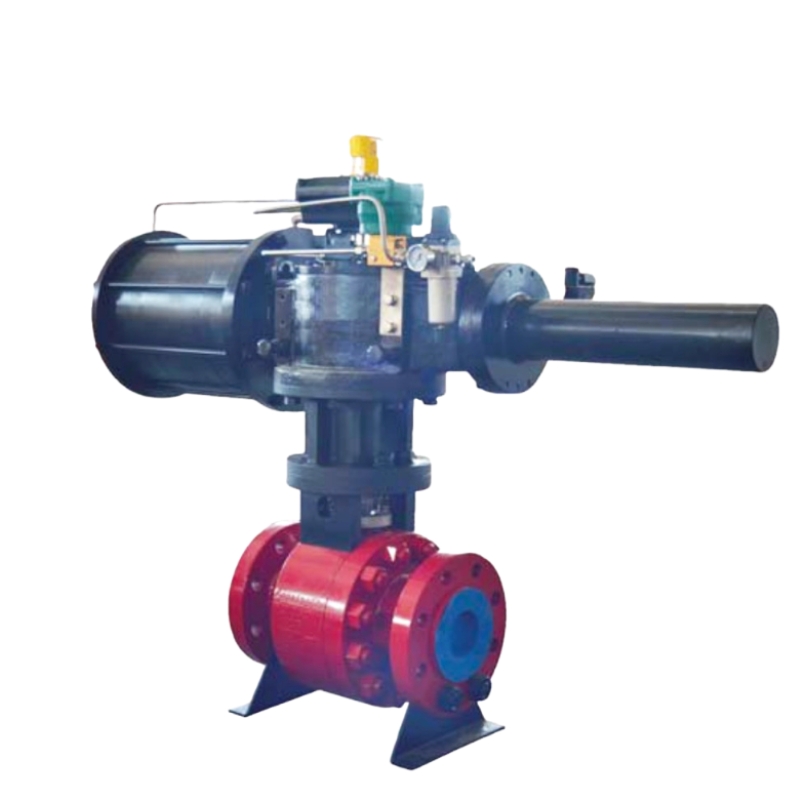

Vanne à bille à siège métallique série GKBV avec revêtement HVOF
La vanne à bille à siège métallique de la série GKBV avec revêtement HVOF est conçue pour des performances élevées et des conditions de service extrêmes. Grâce à la technologie de revêtement HVOF de pointe, ces vannes offrent une excellente résistance à l'usure, une protection contre la corrosion et une fiabilité à long terme dans les applications à haute pression, haute température et en milieu abrasif.
Grâce à l'ingénierie de précision et à l'expertise en revêtement de GEKO, la série GKBV garantit une étanchéité parfaite, une durée de vie prolongée et une durabilité supérieure, ce qui en fait le choix idéal pour les centrales électriques, le traitement chimique et les industries pétrolières et gazières.
Série GKBV – Vanne à bille métallique à joint dur GEKO avec revêtement HVOF avancé Haute performance | Durabilité extrême | Contrôle précis
| |
Gamme de tailles DN15 à DN600 (1/2" à 24"), tailles sur mesure plus grandes disponibles
| Matériaux de la carrosserie et des garnitures Carrosserie : A105 / F22 / F91 / F316 |
Pression nominale Classes ASME/ANSI 150 à 4500, PN16–PN420 | Plage de températures de fonctionnement -200°C à +800°C (-328°F à +1472°F) |
Normes de conception API 6D, ASME B16.34, ISO 17292, BS 5351 | Normes d'essai API 598, API 6D, MSS-SP-61, ISO 5208 |
Type et structure de la vanne Conception à rotule flottante / à tourillon | Matériau de la tige et du fût 17-4PH / 660SS (acier allié à haute résistance) |
Système d'étanchéité Joint métal sur métal, siège à ressort, système de joint d'étanchéité à disque à ressort | Technologie de revêtement Revêtement par projection thermique à haute vitesse (HVOF) – Revêtement en carbure de tungstène, carbure de chrome, céramique ou alliage spécial pour une résistance à l'usure et à la corrosion |
Méthode de fonctionnement Actionneur manuel (levier/engrenage), pneumatique, électrique ou hydraulique | Normes de raccordement des extrémités Raccordements à brides (ASME B16.5 / EN1092), à souder bout à bout (ASME B16.25), à souder par emboîtement, filetés ou sur mesure |
Caractéristiques de conception spéciales Mécanisme de positionnement de tige de haute précision, fonctionnement à faible couple, tige anti-éjection, conception ignifuge, dispositif antistatique, structure à double étanchéité | Garniture et presse-étoupe graphite flexible |
Fluides applicables Vapeur, gaz, pétrole, boues, milieux chimiques, fluides à haute température ou abrasifs | Applications Production d'énergie, pétrochimie, pétrole et gaz, raffinage, métallurgie, pâtes et papiers, et autres systèmes industriels soumis à des conditions de service sévères |
Inspection et essais Essais de pression, d'étanchéité et fonctionnels selon les normes API 598 / API 6D ; essais non destructifs (radiographie, ultrasons, magnétoscopie, ressuage) ; essais de dureté de surface et d'adhérence du revêtement | Principaux avantages Haute fiabilité d'étanchéité, résistance à l'usure et à la corrosion, longue durée de vie, fonctionnement stable sous haute pression et haute température, conception facilitant la maintenance |
Vanne à bille à siège métallique GEKO série GKBV avec revêtement HVOF
Conçue en parfaite conformité avec les normes API et les normes internationales de conception de vannes, la série GKBV offre :
Norme de conception : API et normes mondiales connexes pour les vannes
Diamètre nominal : 1/2" – 24"
Pression nominale : Classe 150 – Classe 4500
Température de fonctionnement : -200°C à +800°C
Normes de test : API 598, API 6D, MSS-SP-61
La conception à bille flottante et la structure d'étanchéité entièrement métallique assurent une fermeture hermétique et une excellente résistance à l'usure, même en conditions abrasives et sous haute pression. Un mécanisme de positionnement précis de la tige de vanne garantit un contrôle précis, tandis que le système d'étanchéité à ressort à disque assure une étanchéité parfaite pendant toute la durée de vie de la vanne.
Grâce à la technologie de revêtement avancée HVOF (High Velocity Oxy-Fuel) de GEKO, la série GKBV offre une dureté de surface, une protection contre l'érosion et une résistance à la corrosion exceptionnelles, ce qui la rend idéale pour les industries de production d'énergie, pétrochimiques, de raffinage, de traitement chimique et pétrolières et gazières.
Grâce à sa construction robuste, à ses performances d'étanchéité supérieures et à sa durabilité exceptionnelle, la série GEKO GKBV établit une nouvelle référence pour les vannes à bille à siège métallique industrielles utilisées dans des environnements de service sévères, à haute pression et à haute température.

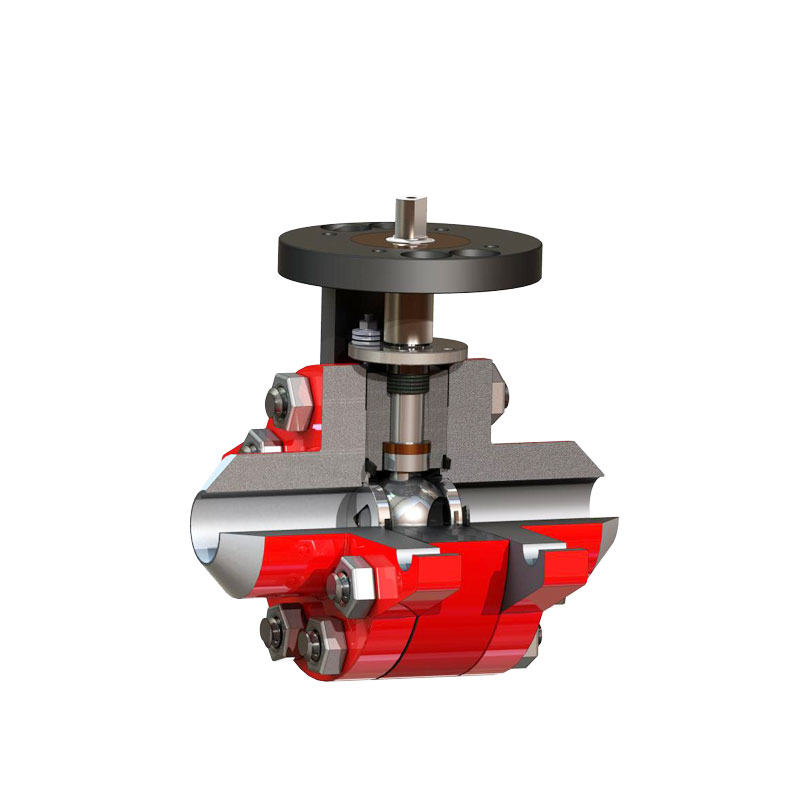

Vanne à bille à joint métallique GEKO – Solutions de vannes industrielles haute performance
Débloquez la fiabilité dans les applications à haute pression, haute température et abrasives

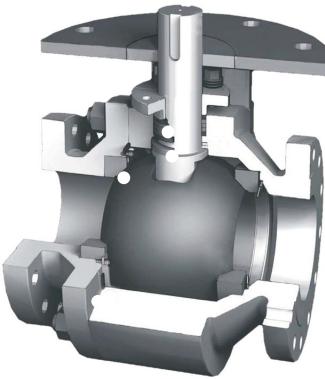

Étanchéité entièrement métallique
L'étanchéité 100 % métal sur métal élimine le PTFE, le graphite et les joints toriques.
Sans problème de vieillissement ni de dilatation thermique.
Roulements de guidage doubles
Les paliers supérieurs et inférieurs stabilisent la tige de soupape et empêchent tout mouvement latéral.
et protéger le garnissage des particules et des forces de l'actionneur.
Siège de soupape large
Les surfaces d'étanchéité extra-larges réduisent les contraintes, assurent une étanchéité à basse pression et
Durée de vie prolongée en cas d'utilisation fréquente. Ajustement parfait garanti par rodage de précision.
Corps de soupapes forgés
Boîtiers forgés haute résistance en acier inoxydable 316.
Conception de boule flottante
Système d'étanchéité dynamique
Le joint à ressort du disque empêche l'usure du garnissage et répond aux normes COV de l'EPA.
Tige de soupape renforcée
Les tiges de plus grand diamètre réduisent les pics de couple et les défaillances de fonctionnement dans les environnements à haute fréquence ou chargés de particules.
Support de montage robuste
Le support soudé robuste assure la stabilité de l'actionneur, un alignement précis et élimine les forces latérales.
Joint de tige supérieure optionnel
Des paliers trempés guident la tige et empêchent la pénétration de particules, réduisant ainsi l'usure entre les composants.
Joints de corps de soupape
ASME CL150–1500 : Inconel avec graphite
ASME CL2500+ : Anneaux Delta en Inconel plaqués or
Pourquoi choisir les vannes à bille GEKO ?
Les vannes GEKO allient étanchéité métal sur métal, robustesse grâce à leur corps forgé et précision d'usinage, offrant ainsi une fiabilité inégalée dans les secteurs de la chimie, de la pétrochimie, de la production d'énergie et des procédés industriels. Conçues pour une longue durée de vie, même dans des conditions extrêmes de pression, de température et de présence de particules, ces vannes garantissent un fonctionnement sûr, efficace et sans entretien.
