Name: Vanne à bille à double blocage et purge montée sur tourillon
Availability: InStock

Vanne GEKO Double Blocage et Purge (DBB) – Isolation compacte avec garantie zéro fuite

Gamme de tailles

De 1/2" à 12" (DN15 à DN300), tailles supérieures disponibles sur demande

Matériau de la carrosserie et du capot

A105 / LF2 / F304 / F316 / F316L / Duplex / Super Duplex / Inconel / Monel

Plage de température

-46°C à +250°C (plage étendue en option jusqu'à 400°C)

Pression nominale

Classe ASME 150 – 2500 (PN16 – PN420)

Type de vanne

Double blocage et purge – Conception de purge de type bille/bouchon/aiguille

Matériau du siège

PTFE / RPTFE / PEEK / Métal sur métal (revêtement Stellite / Inconel)

Matériau de la tige / de l'arbre

Acier inoxydable SS316 / SS316L / 17-4PH, conception anti-éclatement, revêtement dur en option

Boulons et écrous

B7 / B8 / L7 / B8M avec 2H ou 4/7 écrous selon ASTM A193/A194

Garniture et presse-étoupe

Garniture en graphite/PTFE/faibles émissions, conception à chargement dynamique

Options de connexion terminale

À brides (ASME B16.5 / EN1092), fileté (NPT / BSPT), à souder (SW),
Soudage bout à bout (BW, ASME B16.25), connexions moyeu/collier disponibles

Méthode de fonctionnement

Actionneur manuel à levier / à engrenages / pneumatique / hydraulique / électrique

Normes de conception

API 6D / API 598 / ASME B16.34 / BS EN ISO 17292

Tests et inspections

Test de pression et d'étanchéité : API 598 / ISO 5208
Sécurité incendie : API 607 / ISO 10497
CND : RT / UT / MT / PT selon les exigences du client
Test de fuite d'hélium (optionnel)

Caractéristiques de conception

Deux barrières d'étanchéité indépendantes avec orifice de purge, conception compacte, tige ignifugée et anti-éjection, faible couple, débit maximal, maintenance facile

Moyen applicable

Pétrole et gaz, pétrochimie, GNL, procédés chimiques, gaz de ville, vapeur haute pression

Orientation d'installation

Montage horizontal ou vertical ; orifice de ventilation/d'évacuation disponible pour une décompression sécuritaire

Tests et certification

Certificats de matériaux EN10204 3.1 / 3.2, conformité PMI / NACE MR0175 / MR0103, certifications ATEX et PED sur demande

Points clés

Étanchéité parfaite, structure compacte, conception anti-incendie, double étanchéité, maintenance aisée, convient à l'isolation et à la ventilation des systèmes haute pression

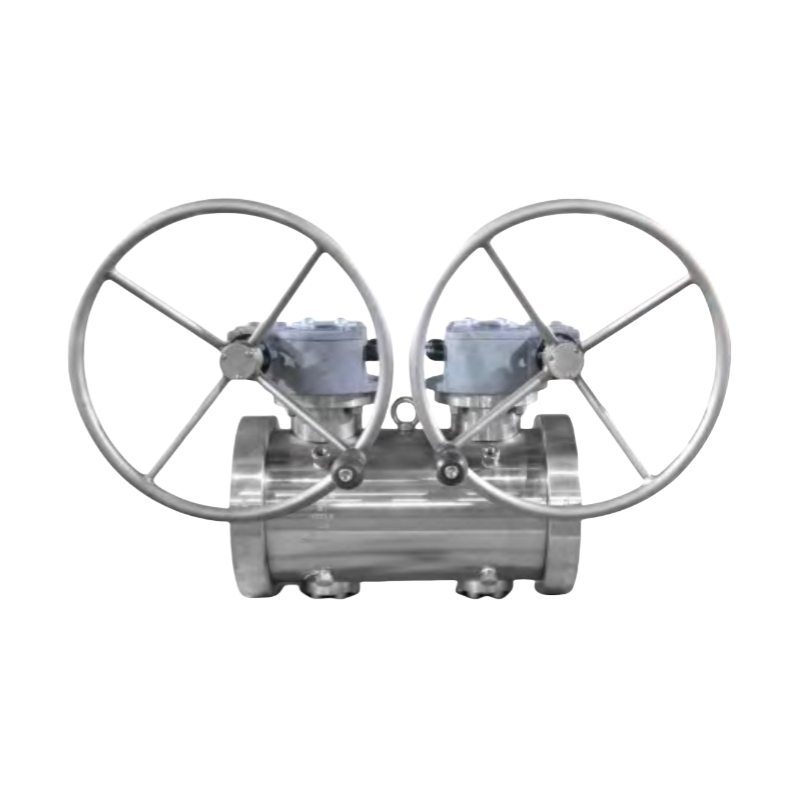

GEKO Double Block and Bleed Trunnion Mounted Ball Valve

Chaque vanne intègre deux billes montées sur tourillon et actionnées indépendamment.

des vannes intégrées dans un seul corps, séparées par une cavité centrale munie d'un drain

vanne. Cette configuration permet aux opérateurs de purger, tester ou vidanger en toute sécurité la vanne.

Chambre intermédiaire, confirmant l'étanchéité des deux côtés.

Les deux soupapes conservent toutes les caractéristiques haut de gamme du support latéral GEKO.

vannes à bille, notamment :

* Flottant anneaux de siège indépendants pour une étanchéité fiable sous pressions variables.

* Conception de siège à effet de piston simple (SPE) ou à effet de piston double (DPE),

en fonction des exigences du client.

Disponible en versions à assise souple ou métallique, convenant à une large gamme d'usages.

gamme de fluides et de conditions de fonctionnement.

* Revêtement interne et tige allongée en option pour canalisation enterrée ou isolée

applications.

* Compatible avec toutes les méthodes d'actionnement standard (manuelle, pneumatique, électrique,

ou hydraulique). Il en résulte une solution DBB robuste et compacte offrant une performance supérieure.

sécurité, maintenance réduite et perte de pression minimale.

Avantages :

- La conception compacte à double vanne réduit la longueur face à face et le poids total.

- Assure une isolation complète et une décompression sûre entre deux barrières.

- Réduction des coûts d'installation et de maintenance et amélioration de la sécurité opérationnelle.

- Configuration flexible adaptée aux systèmes basse et haute pression.

GEKO Double Block and Bleed Trunnion Mounted Ball Valve Twin Ball Valve

Caractéristiques principales :

* Type de conception : Corps en 1/3 de pièce, alésage complet ou réduit

* Fonctionnement : Montage sur tourillon, double blocage et purge (DBB)

* Conception du siège : configuration SPE/DPE, sièges à ressorts

* Sécurité et fiabilité :

- Tige anti-éclatement et dispositif antistatique

- Conception de sécurité incendie conforme aux normes API 607 / API 6FA / ISO 10497

- Conformité NACE MR0175 pour les milieux acides

- Système d'injection de mastic pour le scellement d'urgence

* Plage de performances :

- Taille : 1" ~ 24"

- Classe de pression : ASME 150 – 2500 / API 2000 – 15000

- Normes de conception : API 6D, API 6A, ASME B16.34

* Options de matériaux :

- Matériau de la tige :

* Rendement ≥ 205 MPa pour 150/300 LB

* Rendement ≥ 360 MPa pour 600/900 LB

* Rendement ≥ 450 MPa pour 1500/2500 LB

- Matériau du siège :

* PTFE, RPTFE, DEVLON ou PEEK (varie selon la taille et la classe de pression)

Présentation du produit
Vanne à bille DBB - Anglais

Systèmes de pipelines de pétrole et de gaz
Utilisé dans les pipelines de transport, les unités de comptage, les stations de pompage et de compression pour une double isolation et une purge sécurisées. Idéal pour les opérations en amont, intermédiaires et en aval où une coupure absolue et une sécurité de maintenance sont requises.

Conditions de fonctionnement : Haute pression (classe 600–2500), milieux inflammables et hydrocarbonés, environnements extérieurs, conformité aux normes de sécurité incendie API 6D et API 607.
Pétrochimie et traitement chimique
Assure une isolation et un drainage sûrs pour les raffineries, les unités de craquage et d'alkylation. Conçu pour la manipulation d'acides agressifs, de produits caustiques et de solvants dans les installations de traitement et les systèmes de transfert de produits chimiques.

Conditions de fonctionnement : Milieux corrosifs et toxiques, variations de température de -50°C à +400°C, alliages anticorrosion tels que le Duplex, le Monel et l'Inconel garantissent une longue durée de vie.
Applications GNL et cryogéniques
Conçu pour les systèmes de manutention de gaz liquéfié, notamment le stockage, la vaporisation et le chargement de GNL dans les terminaux. Sa configuration à double bille assure une isolation complète lors des opérations de maintenance à basse température.

Conditions de fonctionnement : Service à très basse température jusqu'à −196°C, sièges en PTFE/PCTFE ou en métal de qualité cryogénique, conception de tige allongée pour installation en boîte froide.
Systèmes de production d'énergie et d'électricité
Utilisé dans les conduites de carburant des turbines à gaz, les systèmes de régulation de vapeur et l'isolation des chaudières haute température, ce dispositif à billes montées sur tourillon garantit un couple minimal et une étanchéité parfaite même sous fortes contraintes thermiques.

Conditions de fonctionnement : Haute température jusqu'à 400 °C, vapeur ou gaz haute pression, résistant au feu selon API 6FA / ISO 10497, conception de tige antistatique et anti-éjection.
Installations marines et offshore
Utilisé sur les plateformes offshore, les collecteurs de FPSO, les systèmes d'eau de ballast et les skids de chargement de pétrole brut. Sa conception compacte à double bille minimise le poids et l'encombrement lors des installations sur le pont.

Conditions de fonctionnement : Corrosion due aux brouillards salins et à l'eau de mer, vibrations et humidité en mer, matériaux Super Duplex ou Inconel avec actionneurs antidéflagrants.
Industrie pharmaceutique et alimentaire
Assure une isolation hygiénique et un drainage précis dans les systèmes de gaz et de liquides stériles. Convient aux applications de nettoyage en place (NEP) et d'échantillonnage nécessitant un passage intégral et un débit régulier.

Conditions de fonctionnement : Pression moyenne, service propre et non contaminant, sièges en acier inoxydable 316L et PTFE approuvés par la FDA pour les environnements sanitaires.
Systèmes de capture de l'hydrogène et du carbone
Optimisée pour le ravitaillement en hydrogène, la compression du CO₂ et les projets de captage, d'utilisation et de stockage du carbone (CCUS), la conception de la vanne DBB assure une étanchéité parfaite pour les applications gazeuses critiques en matière de sécurité.

Conditions de fonctionnement : Pression extrêmement élevée jusqu'à 600 bars, contrôle de la perméation d'hydrogène, matériaux conformes à la norme NACE MR0175, résistance aux basses températures.
Services généraux industriels et de services publics
Idéal pour les systèmes d'air comprimé, d'azote, d'eau de refroidissement et de lubrification. Assure une coupure compacte et fiable avec un minimum d'entretien.

Conditions de fonctionnement : Plage de température et de pression industrielles standard, cycles de fonctionnement fréquents, configurations de sièges durables en mousse ou en métal.
