Vanne à bille trois pièces GKV132, extrémité filetée offre une flexibilité maximale grâce à filetage, soudage par emboîtement, soudage bout à bout, bride Raccordements d'extrémité et divers matériaux de siège haute performance. La conception du corps de vanne en trois parties permet une maintenance en ligne simple grâce à des composants remplaçables, réduisant ainsi les coûts de maintenance et le coût total de possession tout au long du cycle de vie de la vanne.

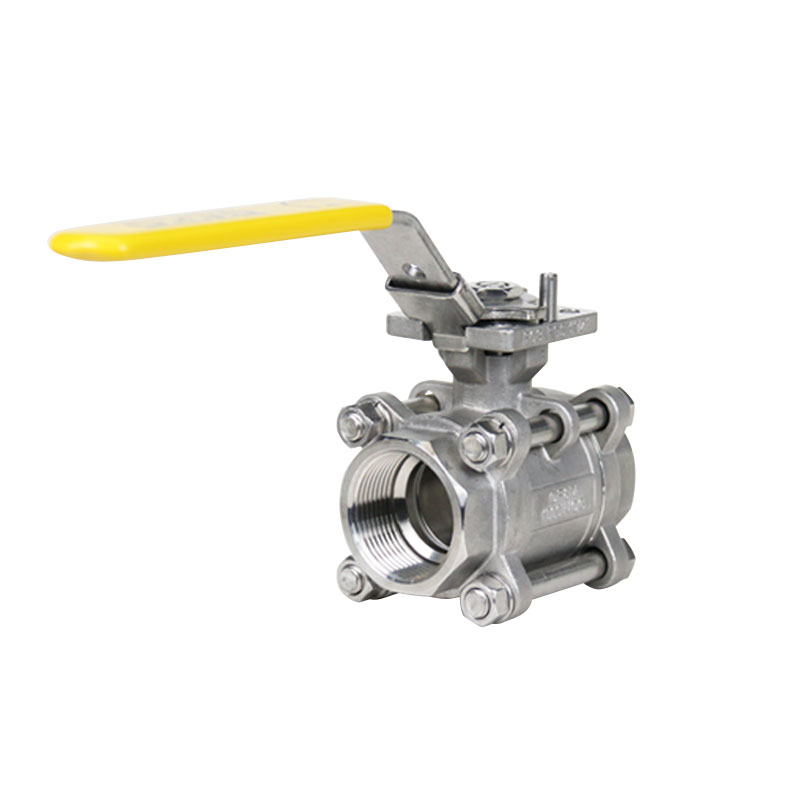

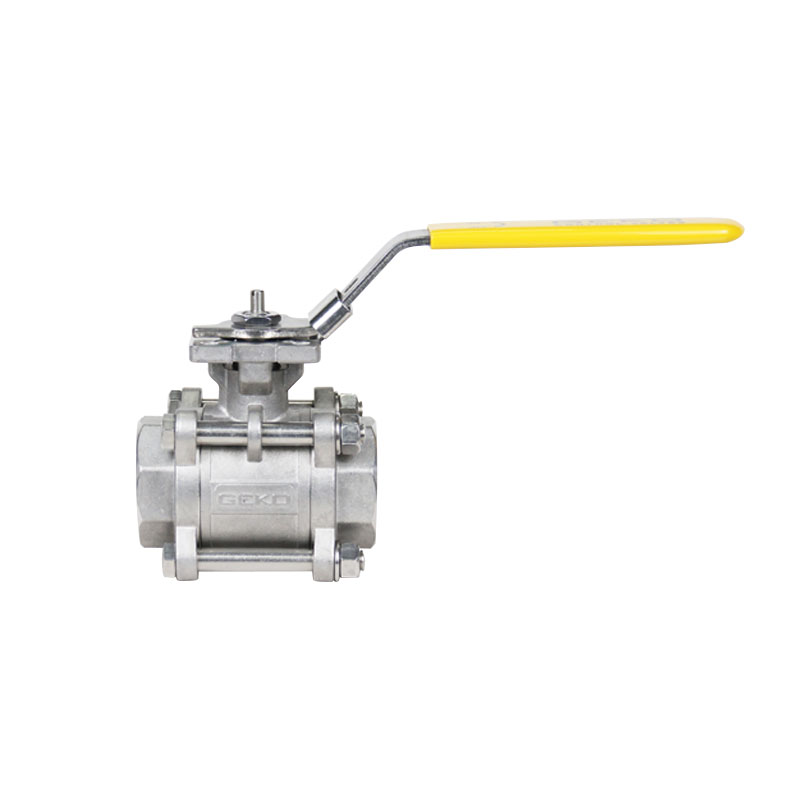

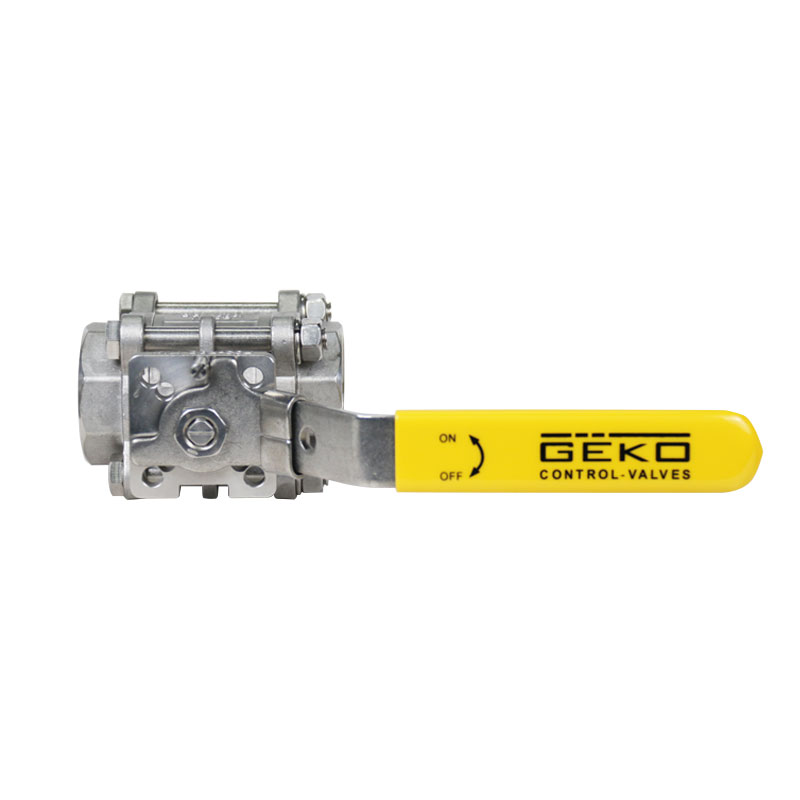

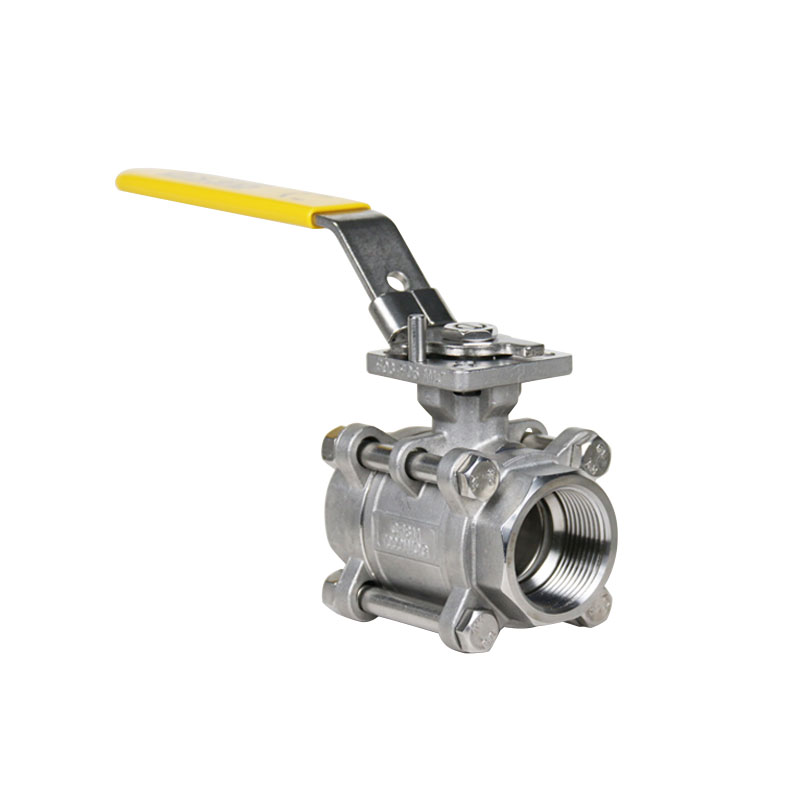

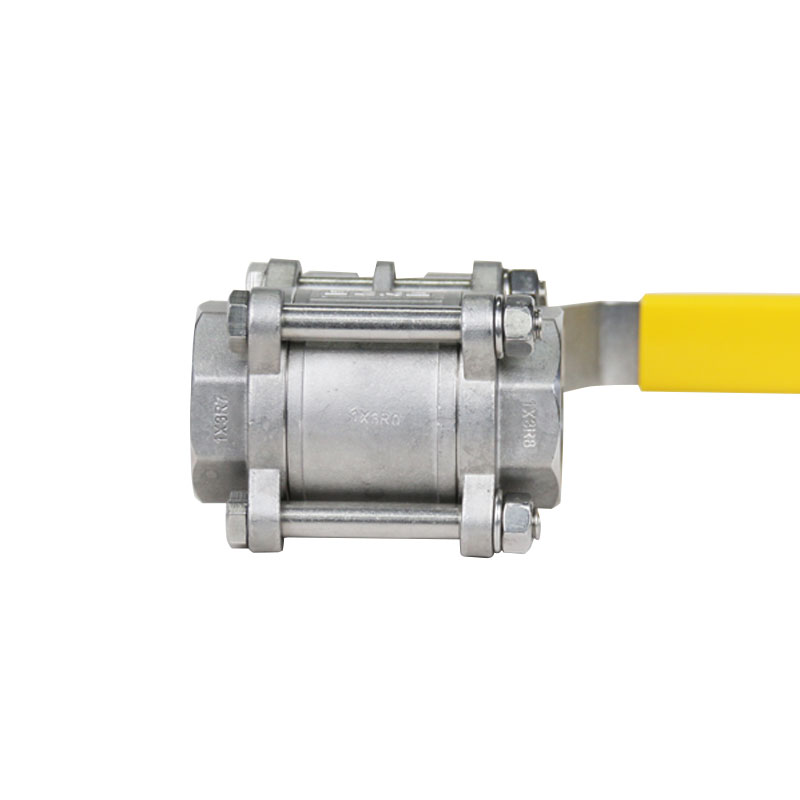

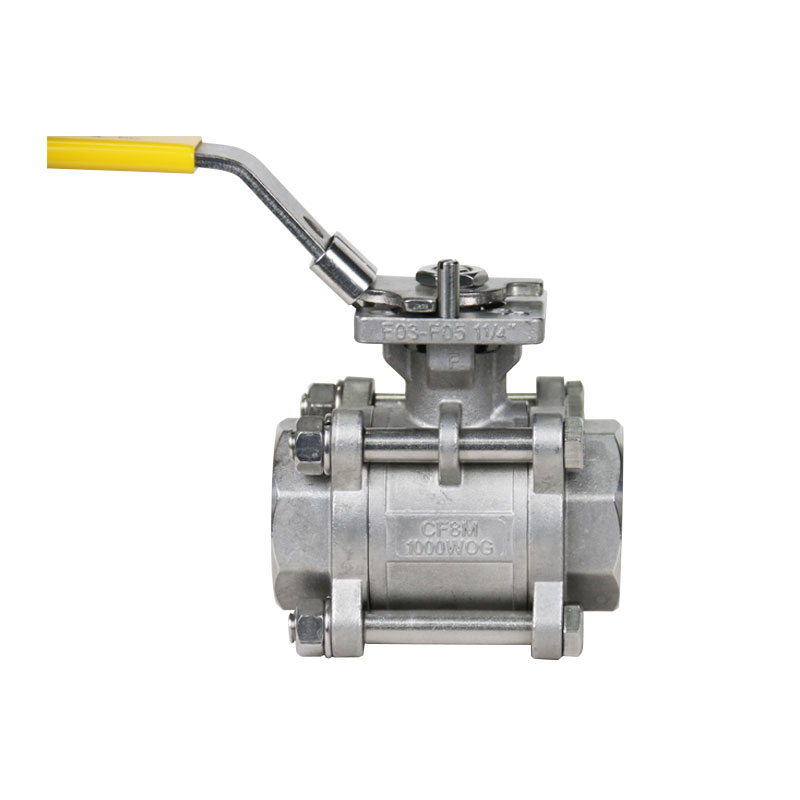

Vanne à bille trois pièces GKV-132 – Extrémité filetée
| |
Gamme de tailles NPS 1/4" – 4" (8 mm – 100 mm) | Matériaux de la carrosserie Acier inoxydable CF8M, acier au carbone WCB, alliage spécial |
Plage de température -50 °F à 550 °F (-46 °C à 287 °C) | Matériaux de tiges ASTM A479 Gr 316 |
Pression de service maximale admissible 1000 psi WOG | Matériaux des sièges RPTFE, Tek-Fil®*, PEEK, TFM1600, UHMWPE |
Puissance de coupure Zéro fuite | Matériaux des balles ASTM A351 Gr CF8M |
Style corporel Trois pièces | Norme de conception MSS SP110 |
Connexions terminales Fileté (ASME B1.20.1 NPT) | Normes d'essai API 598, MSS SP72 |
Ports Port complet | Plateforme Connect ISO 5211 |
Face à face Norme du fabricant | Applications Industrie de transformation et équipements OEM |
La vanne à bille GKV132 est une vanne à bille élastique en trois parties.
Le Vanne à bille à 3 étages série GKV-132 Elle adopte une conception intégrée de moulage et une installation directe par bride, visant à réduire le nombre de pièces, la taille globale du boîtier et l'hystérésis entre la bille et l'actionneur dans les applications de vannes de régulation.
L'installation intégrée comprend également une extension avec un port latéral fileté 1/8" NPT, qui peut être utilisé pour la surveillance des émissions fugitives, la détection des fuites, le transfert des émissions fugitives, l'étanchéité à pression positive et les mécanismes de réparation d'urgence, permettant l'injection de mastic à travers un clapet anti-retour à tête ronde plate.
La vanne à bille à trois étages de la série GKV-132 est un choix idéal pour les applications de process.

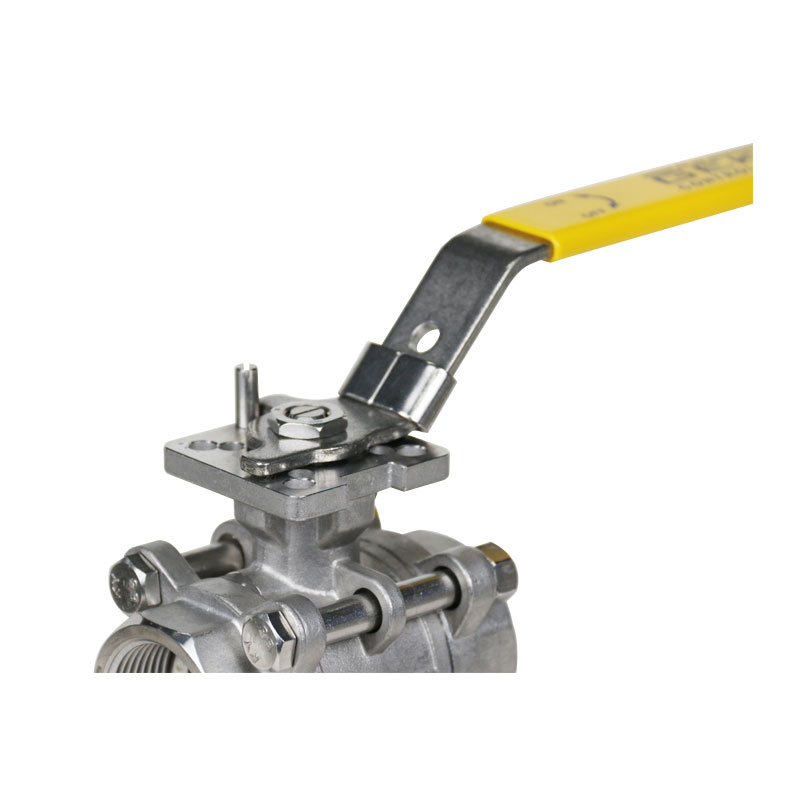

Le garnissage à charge dynamique autorégulé utilise des rondelles Belleville
pour précharger le joint de la tige de soupape dans le sens positif,
compensant les changements environnementaux et l'usure, assurant
Étanchéité parfaite, fonctionnement sans entretien et
un long cycle de vie pour l'étanchéité positive et basse pression/vide.
Les matériaux élastiques pour sièges de soupape comprennent RPTFE, TFM, UHMWPE,
Tek Fil (graphite de carbone/TFM) et PTFE chargé à 50/50 d'acier inoxydable.
Conception unique de la vanne à bille filetée à passage intégral en trois parties GKV132
La vanne à bille de la série GKV-132 offre des composants internes de vanne en option et
configurations, y compris boule en forme de V composants internes de la vanne de régulation,
Garniture de chambre, composants internes polis, billes d'échappement,
et d'autres options de nettoyage spéciales. La conception flexible du GKV-132
La vanne à bille à trois étages de la série permet également la maintenance en ligne.
et le système d'entraînement peut être démonté facilement et en toute sécurité.
lorsque la vanne est soumise à la pression maximale de la canalisation.
La vanne à bille à passage direct en trois parties GKV-132 est utilisée dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
