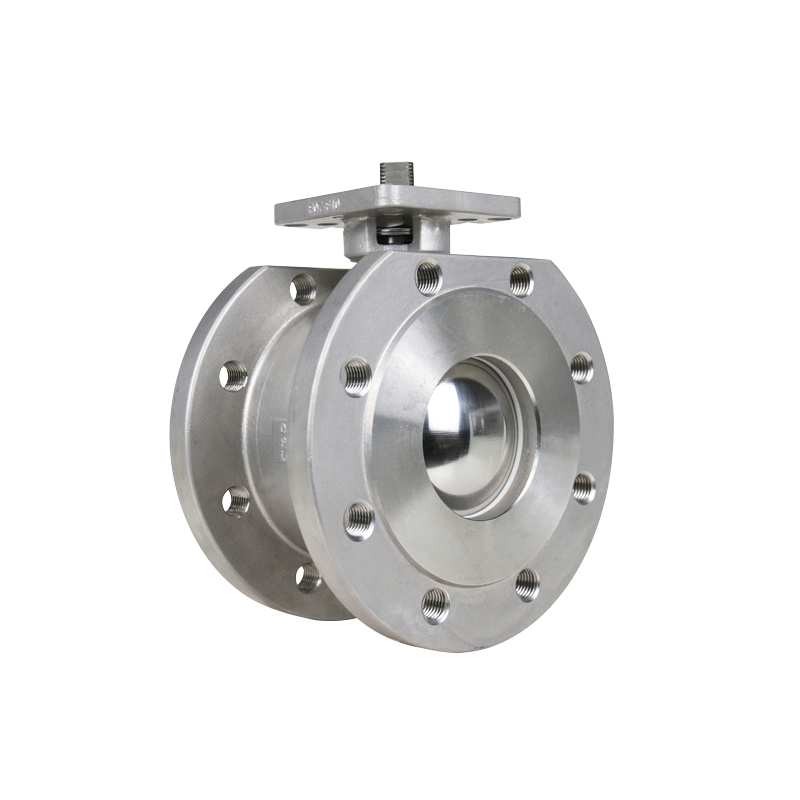

La série GKV212 Vanne à bille pneumatique monobloc est un raccord monobloc moulé avec précision, conforme à la norme ASME B16.34, classe 150 300 à classe 2500 lb, à brides à passage intégral. vanne à bille flottante.
Vannes compactes et économiques conçues pour une fermeture fiable dans les applications industrielles et commerciales courantes. Leur conception monobloc simple réduit les risques de fuite, garantissant une étanchéité parfaite et une maintenance aisée. Légères et robustes, les vannes à boisseau sphérique monobloc GEKO sont largement utilisées pour les canalisations d'eau, d'air, de pétrole et de gaz, offrant d'excellentes performances à un prix compétitif. Des dimensions et des matériaux personnalisés sont également disponibles pour répondre à différentes conditions d'utilisation.

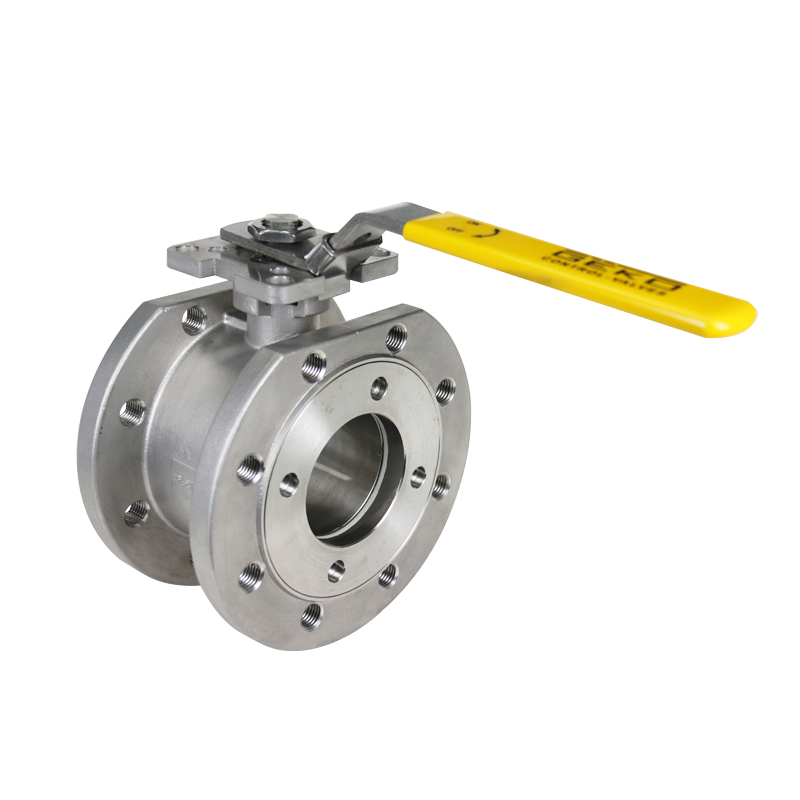

GKV-212 Vanne à bille monobloc à passage intégral, extrémité à bride
| |
Gamme de tailles NPS 1/2" à 24", DN15 à DN 600
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Plage de température -50°F à 1472°F (-46°C à 800°C) | Matériaux de la carrosserie ASTM A351 CF8, CF3, CF8M, CF3M (acier inoxydable moulé) ; ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé). ASTM A216 WCB, WCC (acier au carbone moulé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé). ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane Gr.2, Gr.3, Gr.5, Gr.12 (ASTM B348). ASTM B493 Zirconium R60702, ASTM B365 Tantale R05200, R05400 (Tantale).
|
Fuite Classe IV, Classe V, Classe VI | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Matériaux des sièges TFM1600, en option : Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norme d'essai API 598, EN-12266-1 Toutes les tiges et tous les sièges de soupapes sont testés à une pression de fermeture de gaz de 100 psi. Intégrité étanche avant expédition, service de vide jusqu'à 29 pouces de mercure
| Matériaux des balles Acier inoxydable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titane B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantale B365 R05200 / R05400, Hastelloy, Alliages à base de nickel, Inconel 600/625/825, Monel 400 / Monel K500, Alliage B463 20, F51 (acier inoxydable duplex), A182 F51, A182 F22, A182 F904L
|
Connexions terminales Extrémités à brides | Norme de conception ASME B16.34, EN12516, GB/T 12237 |

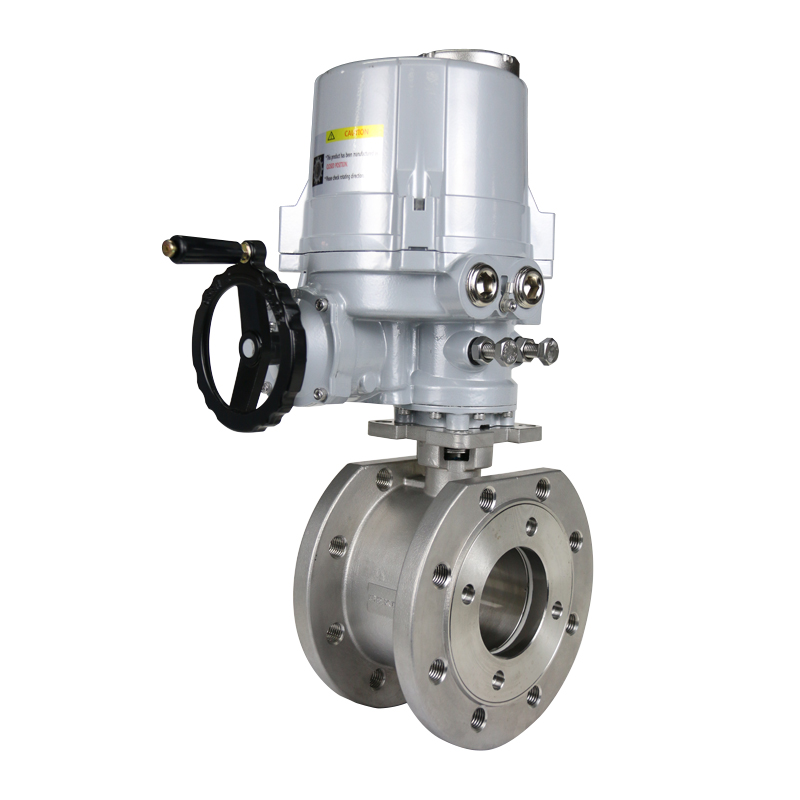

Opération Pneumatique, électrique | Plateforme Connect ISO5211 |

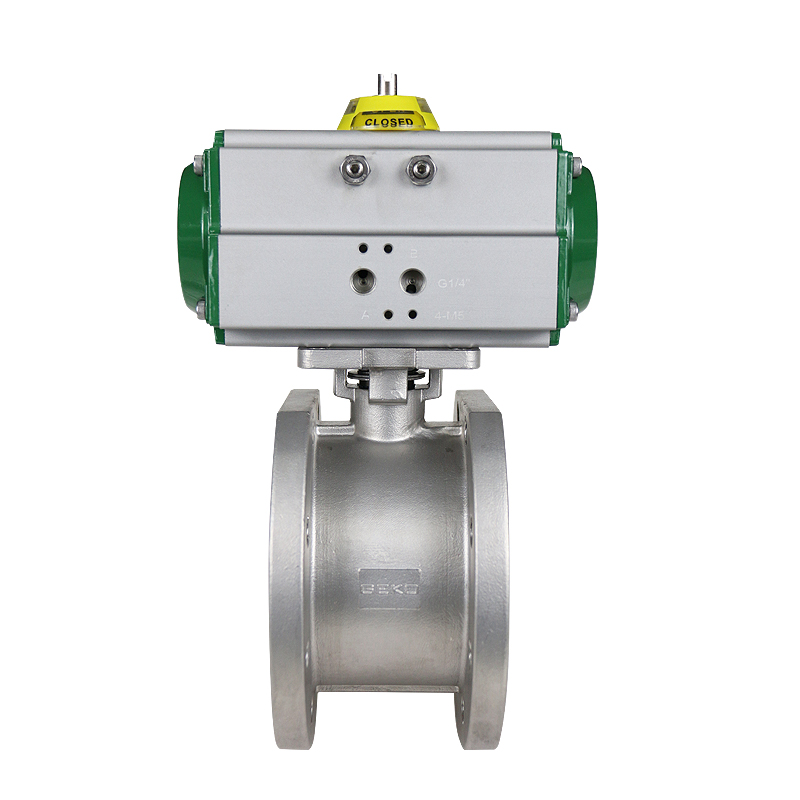

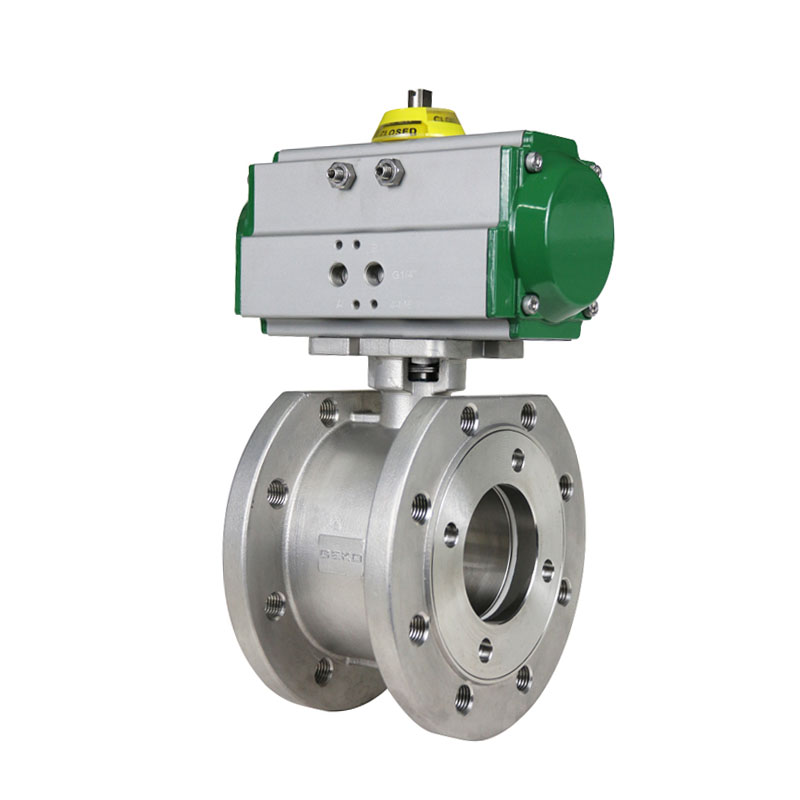

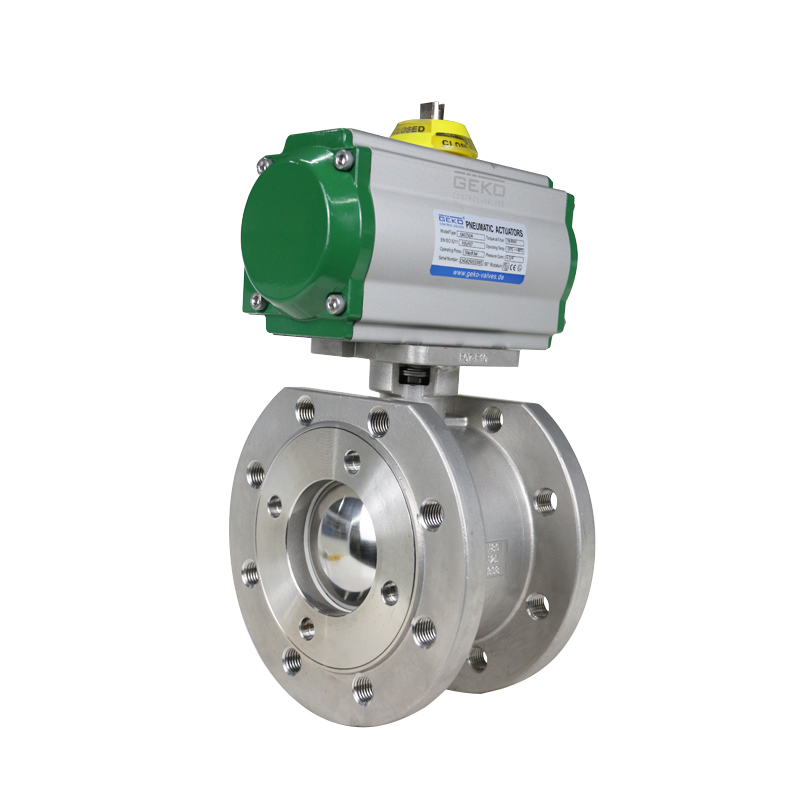

Vanne à bille monobloc pneumatique GKV212
La série GKV212 est dotée d'une bride robuste et durable. conception de vanne à bille intégrée et une structure en acier inoxydable ou en acier au carbone résistant à la corrosion. Nous proposons une variété d'obus de vanne et de configurations en option, notamment vannes à bille en forme de V, adapté à diverses conditions de travail.
La série GKV212 vanne à bille à brides Elle présente une conception de corps de vanne intégré, minimisant efficacement les canaux de fuite pour assurer une étanchéité parfaite tout en maintenant un faible couple de fonctionnement pour un fonctionnement fluide et efficace.
Pour les modèles de 1/2" à 2", le processus de conception spécialisé de GEKO permet une évolution continue pré-serrage interne de l'emballage, garantissant une fiabilité d'étanchéité à long terme et des besoins de maintenance réduits.
Les modèles de 2½" à 12" sont équipés d'un couvercle d'emballage indépendant, permettant un réglage rapide et pratique sans avoir besoin de démonter le matériel d'installation ou l'actionneur, ce qui simplifie considérablement les procédures de maintenance.
Cette gamme de vannes robustes et bien conçues offre des performances d'étanchéité exceptionnelles, une grande durabilité et une facilité d'entretien, ce qui la rend adaptée à une large gamme d'applications industrielles.
Le joint d'étanchéité de la vanne à bille GKV212 bénéficie d'une conception technique spécifique et d'une fabrication soignée qui répartit uniformément la charge sur la bague d'étanchéité. Ceci garantit une étanchéité optimale tout en minimisant les concentrations de contraintes susceptibles d'entraîner une usure prématurée.
Afin de garantir une étanchéité constante, un système de joint précontraint en continu est utilisé pour la garniture. Cette caractéristique innovante permet une compression auto-ajustable, compensant dynamiquement la dilatation thermique, les variations environnementales et l'usure progressive. |  |
Conception unique de la vanne à bille pneumatique GKV212 à bride monobloc.
La série GKV212 siège de soupape à revêtement en caoutchouc La vanne à bille à bride est dotée d'une conception à précharge avant, assurant des performances d'étanchéité fiables à basse pression et sous vide, même dans des conditions exigeantes.
Son étanchéité bidirectionnelle sans bulles est garantie par des matériaux de siège de soupape revêtus de caoutchouc de haute qualité, offrant des performances d'étanchéité supérieures dans les deux sens d'écoulement.

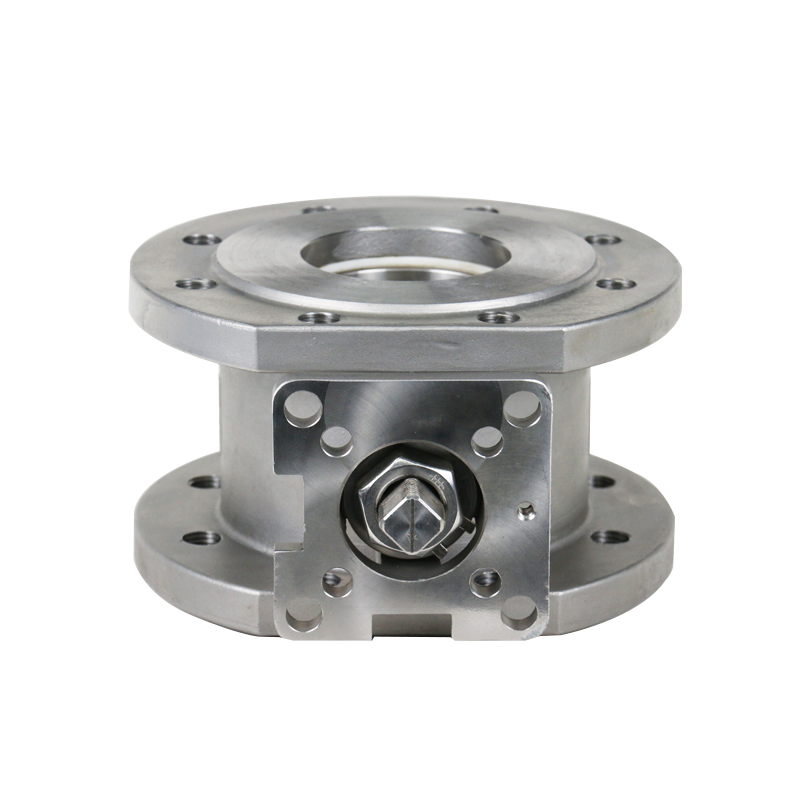

Pour faciliter l'intégration, la plateforme de connexion de la vanne est conforme à la norme ISO5211, permettant une installation transparente de divers actionneurs pour répondre à diverses exigences d'automatisation.

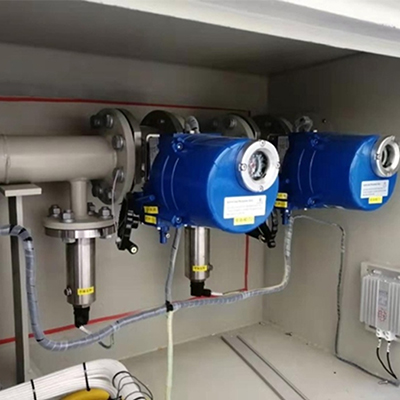

Les vannes à boisseau sphérique monobloc à bride de la série GKV212 trouvent des applications dans de nombreux secteurs d'activité.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
