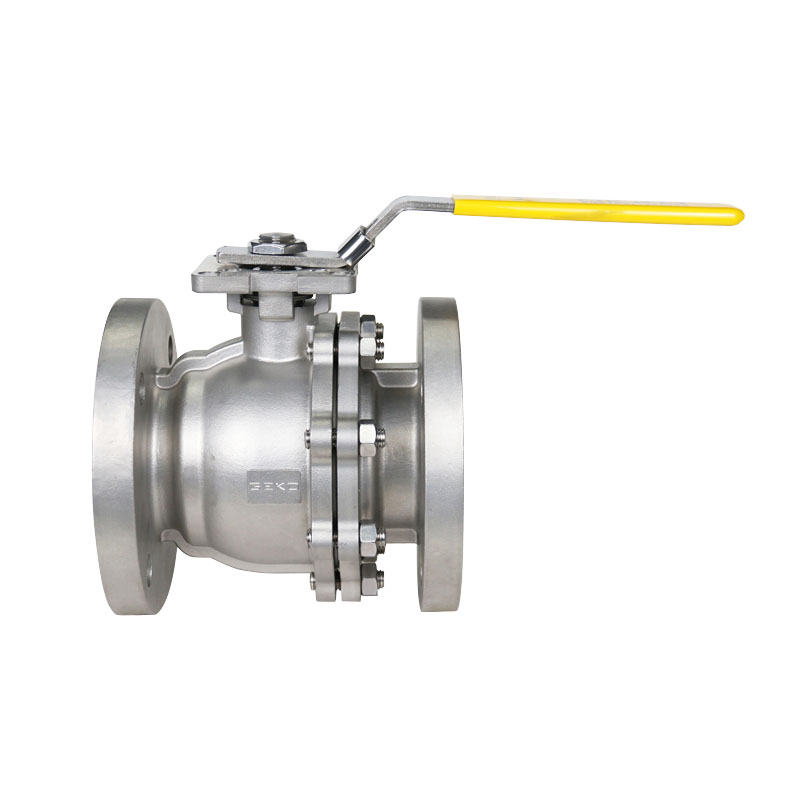

Plaque de montage direct pour vanne à bille manuelle en deux parties ISO5211
La vanne à bille manuelle en deux parties de la série GKV-225 avec plaque de montage direct ISO5211 est une vanne à bille à passage intégral ASME B16.34 de classe 150LB à classe 2500LB.
La vanne à bille de la série GKV-225 présente une conception robuste et durable de vanne à bille à bride, offrant un excellent rapport qualité-prix et un fonctionnement fiable, adaptée à diverses conditions de travail.
GKV-225 Plaque de montage direct pour vanne à bille à passage intégral en deux parties, extrémité à bride
| |
Gamme de tailles NPS 1/2" à 24", DN15 à DN 600
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Plage de température -50°F à 1472°F (-46°C à 800°C) | Matériaux de la carrosserie ASTM A351 CF8, CF3, CF8M, CF3M (acier inoxydable moulé) ; ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé). ASTM A216 WCB, WCC (acier au carbone moulé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé). ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane Gr.2, Gr.3, Gr.5, Gr.12 (ASTM B348). ASTM B493 Zirconium R60702, ASTM B365 Tantale R05200, R05400 (Tantale).
|
Fuite Classe IV, Classe V, Classe VI | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Matériaux des sièges TFM1600, en option : Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norme d'essai API 598, EN-12266-1 Toutes les tiges et tous les sièges de soupapes sont testés à une pression de fermeture de gaz de 100 psi. Intégrité étanche avant expédition, service de vide jusqu'à 29 pouces de mercure
| Matériaux des balles Acier inoxydable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titane B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantale B365 R05200 / R05400, Hastelloy, Alliages à base de nickel, Inconel 600/625/825, Monel 400 / Monel K500, Alliage B463 20, F51 (acier inoxydable duplex), A182 F51, A182 F22, A182 F904L |
Connexions terminales Extrémités à brides conformes à la norme ASME B16.5 | Norme de conception ASME B16.34, EN12516, GB/T 12237 |
Application Industrie | Plateforme Connect ISO5211 |
La série GKV-225 est une vanne à bille flottante/à tourillon à brides à passage intégral ASME B16.34.
La conception de la vanne à boisseau sphérique à brides de la série GKV-225 garantit une étanchéité parfaite et un faible couple de manœuvre. Le modèle demi-taille « -2 » bénéficie de la technologie exclusive GEKO, permettant un pré-serrage interne continu du joint. Le modèle 2/2 « -12 » est équipé d'un couvercle de joint indépendant, facilement réglable sans démontage de la quincaillerie de montage ni de l'actionneur. Ce couvercle, de conception spéciale, répartit uniformément la charge sur le joint.
Le système d'étanchéité dynamique assure un autorégulation grâce à son joint Belleville, compensant ainsi les variations environnementales et l'usure et garantissant un fonctionnement sans entretien et une longue durée de vie. La vanne à boisseau sphérique à brides de la série GKV-225, de plus grande taille, est équipée d'une structure de palier supportant le boisseau, ce qui permet de réduire efficacement le couple de manœuvre.

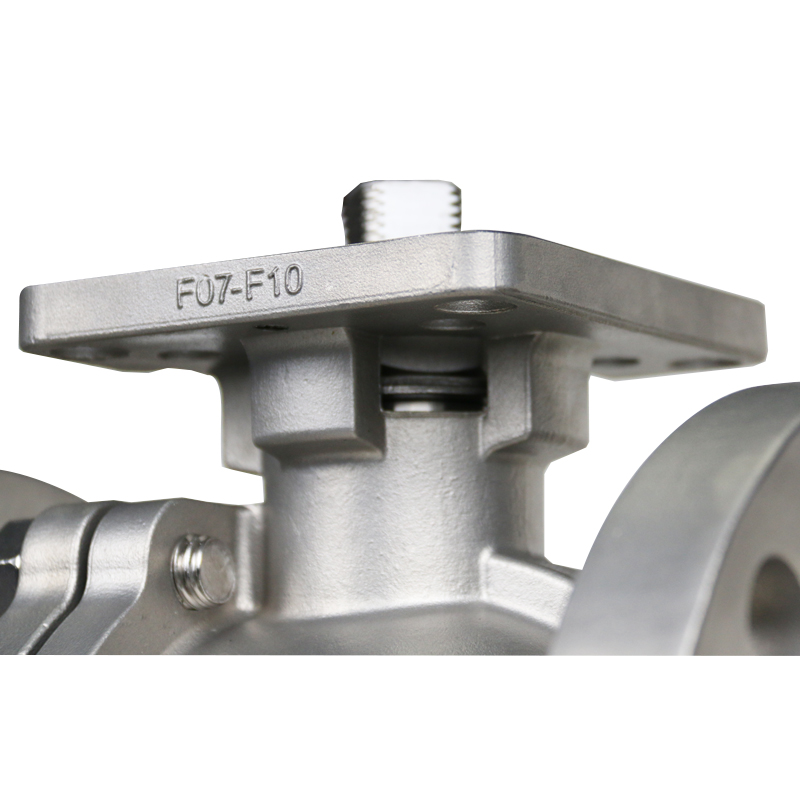

La vanne à boisseau sphérique à brides de la série GKV-225 est disponible en acier inoxydable (CF8M), en acier au carbone (WCB) et en alliages spéciaux (tels que l'alliage 20, l'Hastelloy, etc.), ainsi que dans d'autres alliages sur demande. La version non résistante au feu est équipée d'une garniture de tige standard. Le noyau de vanne résistant au feu API 607 est équipé d'une garniture de tige en graphite. La vanne de la série GKV-225 intègre une plateforme d'installation ISO 5211 pour une automatisation aisée.
La conception unique de la série de vannes à bille à bride GKV225
La vanne à bille à bride de la série GKV-225 peut utiliser un revêtement de siège de soupape en alliage de cobalt-chrome Stellite® qui offre une excellente résistance à la corrosion, une température de fonctionnement plus élevée et une excellente résistance à l'usure avec une dureté élevée.
La vanne à bille à brides de la série GKV-225 avec siège métallique adopte une étanchéité bout à bout pour répondre ou dépasser les exigences d'étanchéité de la classe V de la norme CI 70-2 et peut être équipée en option pour répondre aux exigences d'étanchéité de la classe VI.
La vanne à boisseau sphérique à bride à passage intégral en deux parties de la série GKV225 trouve des applications dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
GKV125/126 La vanne à bille filetée en deux parties (allongée) Ce produit offre une solution économique pour une étanchéité parfaite sous une pression de 1 000 psi, ce qui en fait un choix idéal pour de nombreuses applications industrielles. La précision de fabrication de son système de fermeture est très élevée, garantissant une étanchéité optimale.
EN SAVOIR PLUS
GKV-128 Vanne à bille deux pièces 3000 WOG / 6000 WOG, extrémité filetée Ces joints offrent une solution économique pour une étanchéité parfaite jusqu'à 3 000 ou 6 000 psi, ce qui en fait un choix idéal pour de nombreuses applications industrielles. La précision de fabrication de leur fermeture est très élevée, garantissant une étanchéité optimale. Les vannes de la série GKV-128 sont spécialement conçues pour l'industrie de transformation et offrent d'excellentes performances dans les applications à haute pression.
EN SAVOIR PLUS
La vanne à bille manuelle en deux parties de la série GKV-225 avec plaque de montage direct ISO5211 est une vanne à bille à passage intégral ASME B16.34 de classe 150LB à classe 2500LB.La vanne à bille de la série GKV-225 présente une conception robuste et durable de vanne à bille à bride, offrant un excellent rapport qualité-prix et un fonctionnement fiable, adaptée à diverses conditions de travail.
EN SAVOIR PLUS

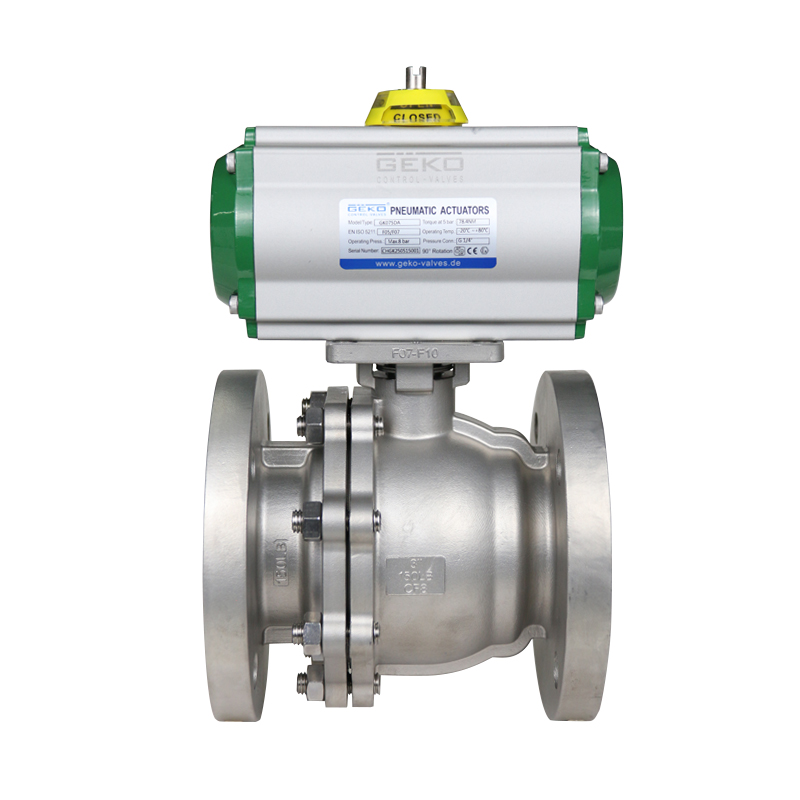

Le Vanne à bille pneumatique marche/arrêt série GKV-225G Les vannes à boisseau sphérique à tourillon à bride sont des vannes à boisseau sphérique à passage intégral de classe 150 et de classe 300 conformes à la norme ASME B16.34. La vanne à bille à tourillon de la série GKV-225G adopte une conception de vanne à bille à bride robuste et durable, avec un rapport coût-efficacité élevé et un fonctionnement fiable, adaptée à diverses conditions de travail.
EN SAVOIR PLUS
Vanne à bille trois pièces GKV132, extrémité filetée offre une flexibilité maximale grâce à filetage, soudage par emboîtement, soudage bout à bout, bride Raccordements d'extrémité et divers matériaux de siège haute performance. La conception du corps de vanne en trois parties permet une maintenance en ligne simple grâce à des composants remplaçables, réduisant ainsi les coûts de maintenance et le coût total de possession tout au long du cycle de vie de la vanne.
EN SAVOIR PLUS
Le Vanne à bille en acier inoxydable série GKV-133, extrémité soudée peut être fabriqué en acier inoxydable CF8M (316L) moulé avec précision ou en acier au carbone WCB, avec une conception de corps de vanne central de type oscillant pour une maintenance en ligne facile.
EN SAVOIR PLUS
La vanne à bille en trois parties de la série GKV135 est conçue pour la durabilité et la précision, conforme aux normes API 607 et ASME B16.34, dotée de joints d'urgence à niveau à bulle, offrant des options de base métallique élastique, une résistance à la corrosion, sans entretien, un garnissage de tige à charge solide et des performances stables dans les applications industrielles.
EN SAVOIR PLUS
Le Vanne à bille à trois voies série GKV-143, orifices en L et en T est conçu selon la norme ASME B16.34, avec une pression nominale de 1000 psi (63 bar), et a été testé pour être conforme à la norme API 598. La vanne multiple à boisseau sphérique de la série GKV-143 offre une fiabilité à toute épreuve pour instruments à haute pression dans les applications de mesure des fluides et des gaz.
EN SAVOIR PLUS
