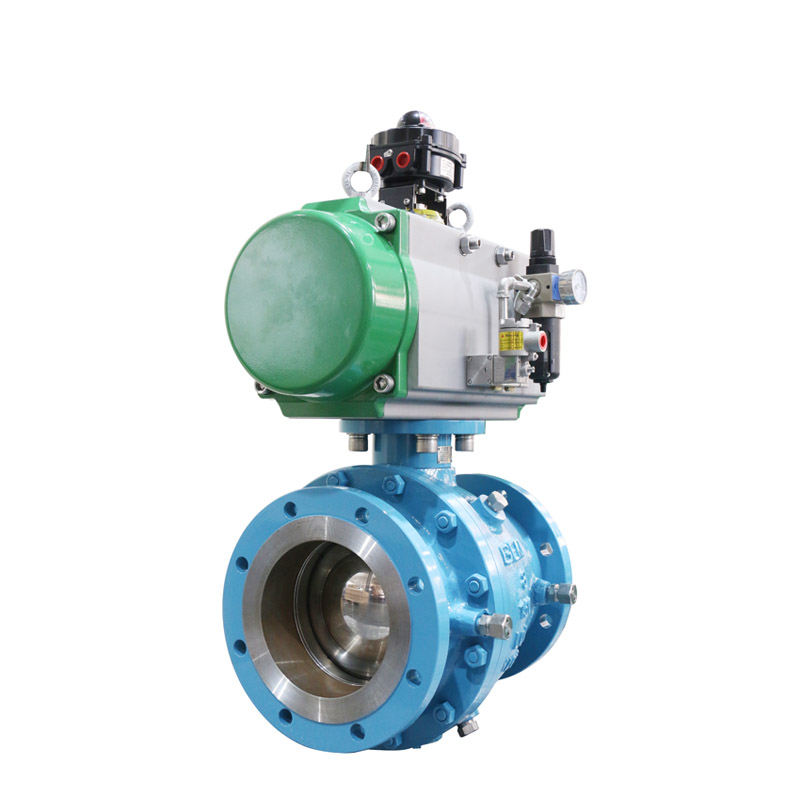

Le Vanne à bille pneumatique marche/arrêt série GKV-225G Les vannes à boisseau sphérique à tourillon à bride sont des vannes à boisseau sphérique à passage intégral de classe 150 et de classe 300 conformes à la norme ASME B16.34.
La vanne à bille à tourillon de la série GKV-225G adopte une conception de vanne à bille à bride robuste et durable, avec un rapport coût-efficacité élevé et un fonctionnement fiable, adaptée à diverses conditions de travail.
GKV-225GVanne à bille à tourillon en deux parties, passage intégral, extrémité à bride
| |
Gamme de tailles NPS 1/2" à 24", DN15 à DN 600
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Plage de température -50°F à 1472°F (-46°C à 800°C) | Matériaux de la carrosserie ASTM A351 CF8, CF3, CF8M, CF3M (acier inoxydable moulé) ; ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé). ASTM A216 WCB, WCC (acier au carbone moulé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé). ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane Gr.2, Gr.3, Gr.5, Gr.12 (ASTM B348). ASTM B493 Zirconium R60702, ASTM B365 Tantale R05200, R05400 (Tantale).
|
Fuite Classe IV, Classe V, Classe VI | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Matériaux des sièges TFM1600, en option : Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norme d'essai API 598, EN-12266-1 Toutes les tiges et tous les sièges de soupapes sont testés à une pression de fermeture de gaz de 100 psi. Intégrité étanche avant expédition, service de vide jusqu'à 29 pouces de mercure
| Matériaux des balles Acier inoxydable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titane B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantale B365 R05200 / R05400, Hastelloy, Alliages à base de nickel, Inconel 600/625/825, Monel 400 / Monel K500, Alliage B463 20, F51 (acier inoxydable duplex), A182 F51, A182 F22, A182 F904L |
Connexions terminales Extrémités à brides conformes à la norme ASME B16.5 | Norme de conception ASME B16.34, EN12516, GB/T 12237 |
Opération Pneumatique et électrique | Plateforme Connect ISO5211 |

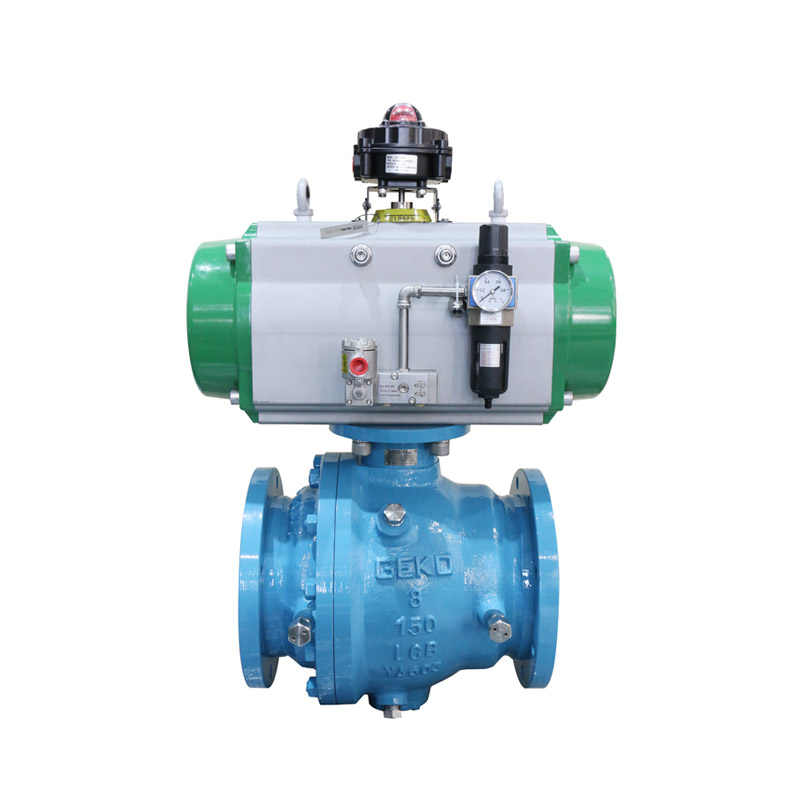

La série GKV-225G est une vanne à bille à tourillon pneumatique conforme à la norme ASME B16.34
La conception des vannes à boisseau sphérique à brides de la série GKV-225G garantit une étanchéité parfaite et un faible couple de manœuvre. Le modèle semi-2" est doté de la technologie exclusive GEKO, permettant un pré-serrage interne continu du joint. Le modèle 2/2"-12" utilise un couvercle de joint séparé, facilement réglable sans démontage ni installation de pièces ou d'actionneurs. Ce couvercle, de conception spéciale, répartit uniformément la charge sur le joint.
Le système d'étanchéité dynamique assure un autorégulation grâce à son joint Belleville, compensant ainsi les variations environnementales et l'usure et garantissant un fonctionnement sans entretien et une longue durée de vie. La vanne à boisseau sphérique à brides de la série GKV-225G, de plus grande taille, est équipée d'une structure de palier supportant le boisseau, ce qui permet de réduire efficacement le couple de manœuvre.
La vanne à boisseau sphérique à brides de la série GKV-225G est disponible en acier inoxydable (CF8M), en acier au carbone (WCB) et en alliages spéciaux (tels que l'alliage 20, l'Hastelloy, etc.), ainsi que dans d'autres alliages sur demande. La version non résistante au feu est équipée d'une garniture de tige standard. Le noyau de vanne résistant au feu API 607 est équipé d'une garniture de tige en graphite. La vanne de la série GKV-225G intègre une plateforme d'installation ISO 5211 pour une automatisation aisée.

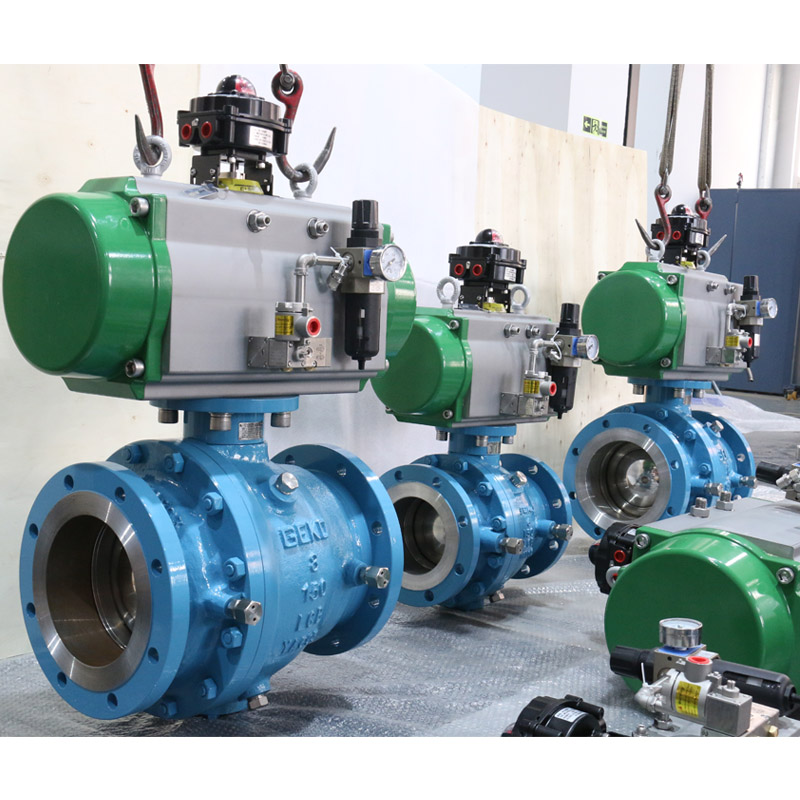

La conception unique de la série de vannes à bille à bride GKV225G
La vanne à bille à bride de la série GKV-225G peut être utilisée Siège de soupape en alliage de cobalt-chrome Stellite® Le revêtement offre une excellente résistance à la corrosion, une température de fonctionnement plus élevée et une excellente résistance à l'usure avec une dureté élevée.
La vanne à bille à brides de la série GKV-225G avec siège en métal adopte une étanchéité bout à bout conforme ou supérieure aux exigences d'étanchéité de la norme CI 70-2 Classe V, et peut être équipé en option de Arrêt de classe VI exigences.
La vanne à boisseau sphérique à bride à passage intégral en deux parties de la série GKV225G trouve des applications dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
