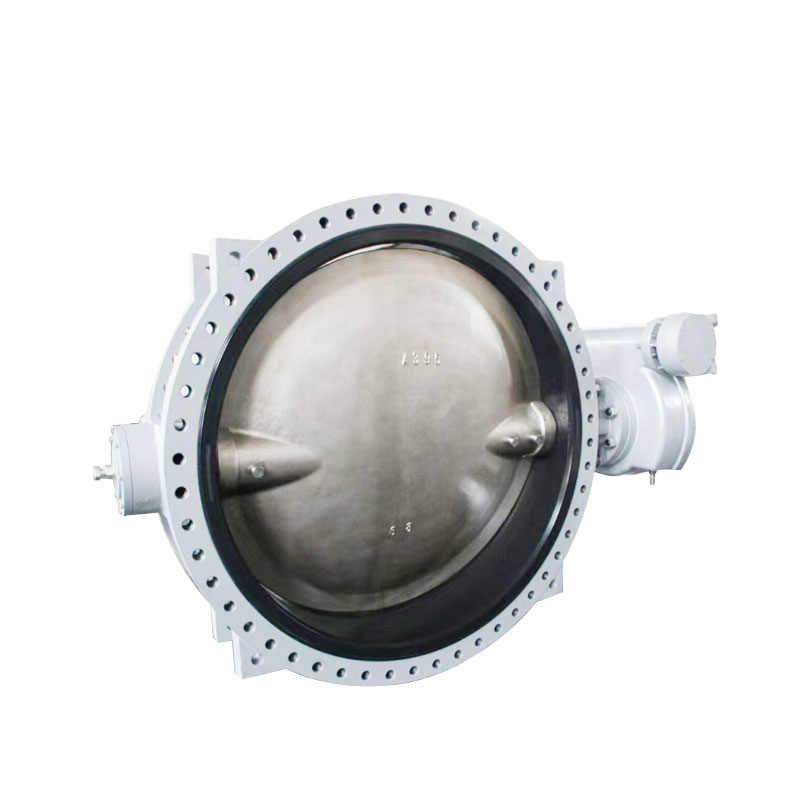

Vanne papillon pneumatique marche/arrêt GKV710 Ce joint combine une pression de 200 psi avec un couple de fonctionnement relativement faible. Son secret réside dans une conception qui associe un bord de disque de forme spécifique à un profil en élastomère unique. Il en résulte un joint à faible friction, plus facile à utiliser et plus durable. Simple d'utilisation, fiable et durable, il présente une faible usure, un faible couple de fonctionnement et est léger.
GEKOVanne papillon pneumatique marche/arrêt | |
Gamme de tailles 2"~160" (DN50~DN4000)
| Matériaux de la carrosserie acier au carbone (WCB, A105), acier inoxydable (CF8/CF8M, CF3/CF3M), acier allié (F22, WC6, WC9), duplex/super duplex (2205, 2507), alliages à base de nickel (Inconel, Hastelloy, Monel) ou matériaux spéciaux (titane, zirconium, tantale).
|
Plage de température -320°F à 842°F (-196°C à 450°C)
| Matériaux de tiges Acier inoxydable 17-4PH, 410, XM-19 (Nitronic 50), acier inoxydable (410, 420, 431, 17-4PH, 316) ou alliages à base de nickel, éventuellement trempés ou revêtus pour une résistance et une durabilité accrues. |
Pression de service maximale admissible ASME 150LB, 300LB, 600LB 900LB / EN 1092 PN 10, 16, 25, 40, 63, 100, 150
| Matériaux des sièges PTFE, RPTFE, Viton, EPDM
|
Note de coupure Zéro fuite
| Matériaux du disque Acier inoxydable, acier inoxydable duplex ou alliages à base de nickel, avec rechargement dur en option (Stellite, WC) ou revêtement HVOF pour une résistance à l'usure et à la corrosion. |
Norme de conception API 609, ASME B16.34, ASME VIII, API 600 | Perçage de bride ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Connexions terminales Plaquette, cosse, à double bride | Norme d'essai ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Ports Pleine puissance | Plateforme Connect ISO5211, Support |
Face à face AAPI 609, ASME B16.10, ISO 5752, EN 558 | Applications Pétrole et gaz, vapeur, production d'électricité, raffinage, traitement chimique |

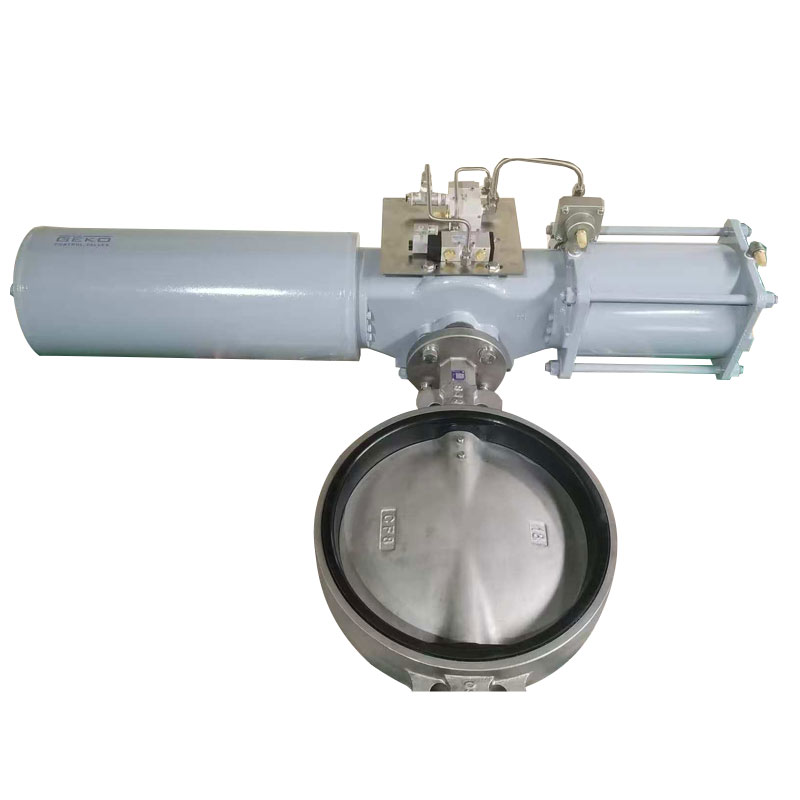

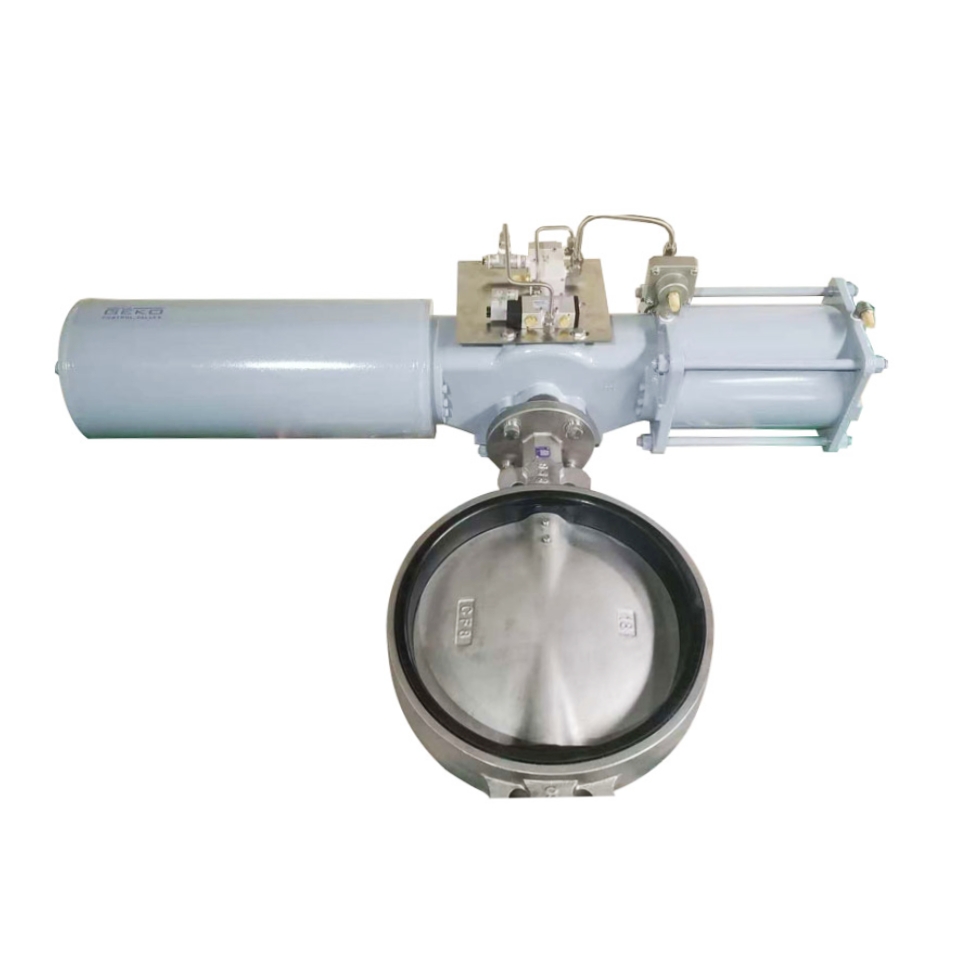

Vanne papillon pneumatique marche/arrêt GEKO
La vanne papillon GEKO Centric Line est fabriquée conformément aux normes
Conformes aux dernières normes MSS SP-67, API 609 (États-Unis) et ISO 7005. Toutes les vannes sont entièrement conformes.
testé conformément aux normes API 598, y compris les essais de pression statique et de gaz
Des tests d'étanchéité et des tests de performance globale garantissent l'absence de fuites et une haute performance.
qualité.
Gamme de tailles de vannes : DN40 ~ DN600
Pression nominale : PN 1,0 ~ 1,6 MPa
Intégrer les normes de conception DIN et ASME
Les dimensions de raccordement de l'actionneur peuvent être personnalisées conformément à la norme ISO 5211.
Normes ANSI ou exigences des utilisateurs.
Normes applicables aux brides :
Système de brides de canalisation ISO 9005–1992, PN1.0 ~ PN1.6
Système de brides de pipeline ASME/ANSI B16.5-1996, CL125, CL150
Système de brides de canalisation JIS B2211~2213-1996, 5K, 10K, 16K
Système de brides de canalisation GB/T 9113-2000, PN1.0 ~ PN1.6
Les caractéristiques de GEKOVanne papillon pneumatique marche/arrêt
- Fabriqué strictement selon les normes MSS SP-67 et API 609.
- Étanchéité parfaite aux pressions nominales (1,0 MPa et 1,6 MPa), permettant d'obtenir une fuite nulle.
- La conception avancée à joints multiples empêche le contact direct entre le corps de la vanne et
le milieu, garantissant une étanchéité parfaite.
- Les surfaces d'étanchéité des sièges, conçues scientifiquement, assurent une connexion étanche entre
le siège et le corps, ainsi qu'entre le siège et les brides, sans nécessiter
composants d'étanchéité supplémentaires.
- La forme optimisée du corps de vanne et la structure d'installation assurent une meilleure étanchéité et une réduction des coûts.
couple de fonctionnement, capacité de débit plus élevée, résistance à l'écoulement réduite et bidirectionnel
performance d'étanchéité.
- Conçu et fabriqué selon de multiples normes, compatible avec diverses brides
des systèmes offrant une excellente interchangeabilité.
- La bride supérieure est conforme à la norme ISO 5211, ce qui facilite l'installation des systèmes pneumatiques, électriques,
ou des actionneurs manuels. Tous les composants sont résistants à la corrosion, ce qui rend la vanne adaptée aux environnements difficiles.
GKV-710R Vanne papillon à revêtement fluoré, extrémité à plaquette en utilisant une structure symétrique médiane et du fluoroplastique (tel que PTFE, FEP, PFA, TéflonTechnologie de revêtement conçue pour résister aux produits chimiques agressifs, offrant des performances fiables et un large choix de matériaux.
EN SAVOIR PLUS
Vanne papillon pneumatique marche/arrêt GKV710 Ce joint combine une pression de 200 psi avec un couple de fonctionnement relativement faible. Son secret réside dans une conception qui associe un bord de disque de forme spécifique à un profil en élastomère unique. Il en résulte un joint à faible friction, plus facile à utiliser et plus durable. Simple d'utilisation, fiable et durable, il présente une faible usure, un faible couple de fonctionnement et est léger.
EN SAVOIR PLUS
Le Vanne papillon à double excentrique GKV-830 Conçu pour offrir une valeur et une fiabilité maximales, comme l'ont prouvé de nombreux tests d'endurance, il a déjà été testé avec succès sur plus de 1000 appareils. 100 000 cycles à 720 psi (49,6 bar) et plus encore 878 000 cycles à 2 psi (0,1 bar), tout en maintenant une étanchéité bidirectionnelle parfaite, garantissant des performances durables dans les applications critiques.Le GKV-830 offre une fiabilité à toute épreuve et une maintenance sur site aisée.
EN SAVOIR PLUS
Vanne papillon cryogénique à triple excentration GKV830D Le système de régulation basse température est conçu pour une régulation fiable dans les applications à très basse température. Basé sur la technologie avancée des vannes de régulation Severn, il offre décalage simple, double et triple options avec Sièges en PTFE ou en métal et des capots sur mesure. Le joint à pression dynamique assure une étanchéité parfaite avec un faible couple, tandis que les dispositifs anti-cavitation et anti-éjection (en option) améliorent la sécurité et les performances dans les applications cryogéniques telles que les systèmes de GNL et de séparation d'air.
EN SAVOIR PLUS
Le GKV-9 Vanne papillon à triple excentration Ce produit propose deux types de joints : métal laminé et métal pur. Il garantit plus de 50 000 cycles sans entretien, répond aux normes d’essai au feu API 607 et ISO 10497, est conforme aux réglementations TA-LUFT et ISO 15848-1 relatives aux émissions fugitives et a passé avec succès le test cryogénique BS 6364, attestant de sa fiabilité en conditions extrêmes.
EN SAVOIR PLUS
