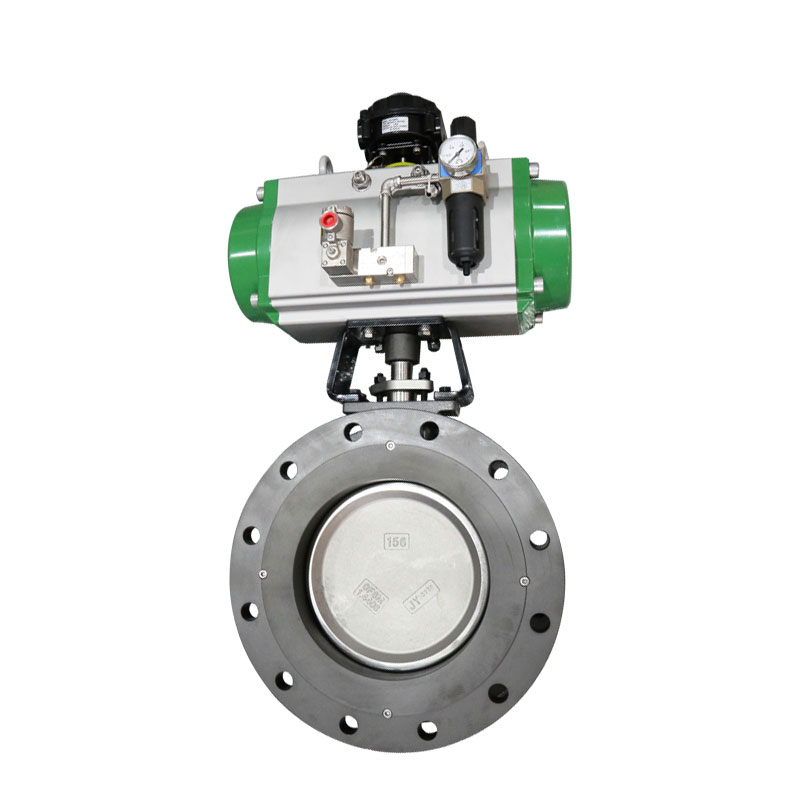

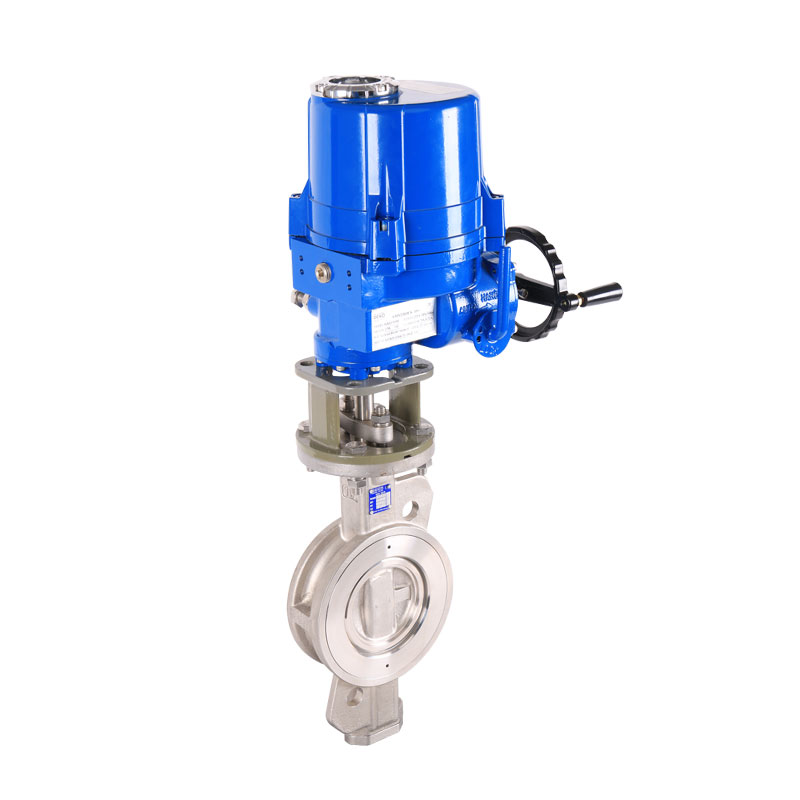

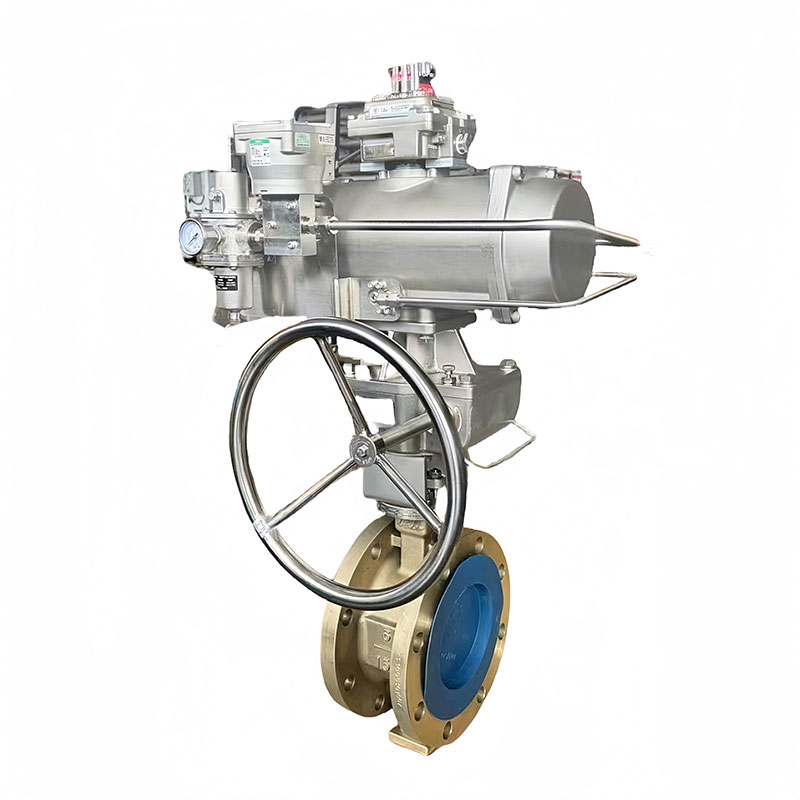

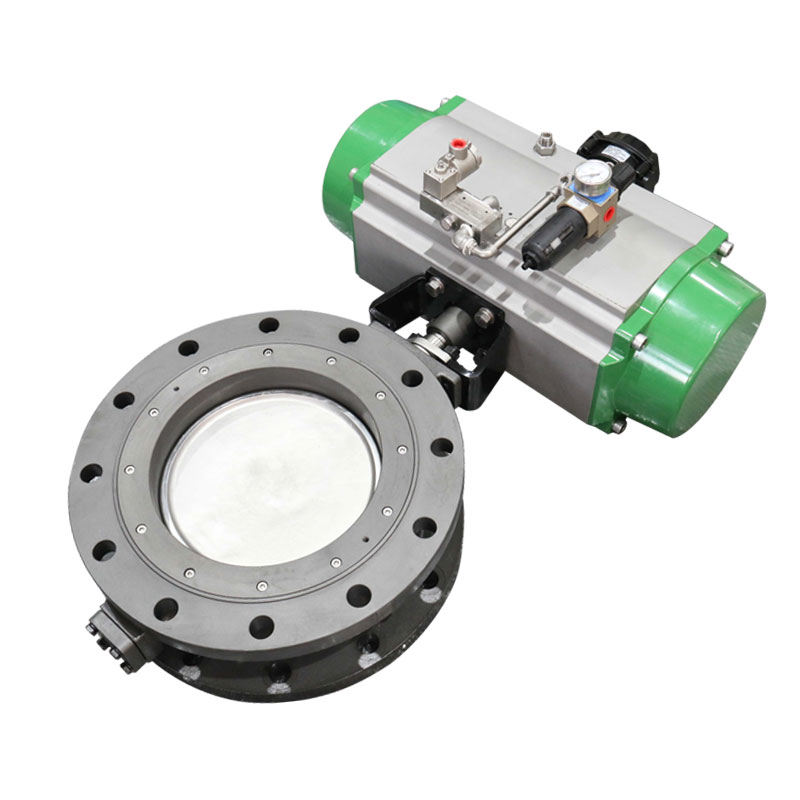

Le Vanne papillon à double excentrique GKV-830 Conçu pour offrir une valeur et une fiabilité maximales, comme l'ont prouvé de nombreux tests d'endurance, il a déjà été testé avec succès sur plus de 1000 appareils. 100 000 cycles à 720 psi (49,6 bar) et plus encore 878 000 cycles à 2 psi (0,1 bar), tout en maintenant une étanchéité bidirectionnelle parfaite, garantissant des performances durables dans les applications critiques.
Le GKV-830 offre une fiabilité à toute épreuve et une maintenance sur site aisée.
GKV830 EXTRÉMITÉ À BRIDE DE LA VANNE PAPILLON À DOUBLE EXCENTRIQUE
| |
Gamme de tailles 2"~160" (DN50~DN4000)
| Matériaux de la carrosserie acier au carbone (WCB, A105), acier inoxydable (CF8/CF8M, CF3/CF3M), acier allié (F22, WC6, WC9), duplex/super duplex (2205, 2507), alliages à base de nickel (Inconel, Hastelloy, Monel) ou matériaux spéciaux (titane, zirconium, tantale).
|
Plage de température -320°F à 842°F (-196°C à 450°C)
| Matériaux de tiges Acier inoxydable 17-4PH, 410, XM-19 (Nitronic 50), acier inoxydable (410, 420, 431, 17-4PH, 316) ou alliages à base de nickel, éventuellement trempés ou revêtus pour une résistance et une durabilité accrues. |
Pression de service maximale admissible ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150
| Matériaux des sièges Comporte de l'acier inoxydable laminé avec du graphite, des alliages à revêtement dur ou des joints souples (PTFE, RPTFE, Viton, EPDM) selon l'application.
|
Note de coupure Zéro fuite
| Matériaux du disque Acier inoxydable, acier inoxydable duplex ou alliages à base de nickel, avec rechargement dur en option (Stellite, WC) ou revêtement HVOF pour une résistance à l'usure et à la corrosion. |
Norme de conception API 609, ASME B16.34, ASME VIII, API 600 | Perçage de bride ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Connexions terminales Plaquette, cosse, à double bride | Norme d'essai ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Ports Pleine puissance | Plateforme Connect ISO5211, Support |
Face à face AAPI 609, ASME B16.10, ISO 5752, EN 558 | Applications Pétrole et gaz, vapeur, production d'électricité, raffinage, traitement chimique |
Vanne papillon de précision à double excentration GKV-830
La conception unique, simple et innovante de la vanne papillon à double excentrique haute performance GKV-830 offre une fiabilité à toute épreuve, et la maintenance sur site est également extrêmement facile.
ProCentric Double Offset
Le premier décalage se situe entre le centre de la potence et le centre de la selle.
Le second décalage se situe entre le centre de la vanne et le centre de
la tige. Ce décalage permet au disque de pivoter librement hors du siège en position ouverte.
position. Cette action procentrique réduit l'usure du siège et minimise le frottement des sièges
couple pour créer une action de siège excentrée pour les applications à cycle élevé.
Joint à lèvre
Les sièges renforcés à pression assistée offrent une étanchéité bidirectionnelle parfaite.
Siège ignifugé
La bague de siège est conçue pour isoler le flux de fluides dans la canalisation en cas d'incendie.
En fonctionnement normal, le siège avec anneau de dossier métallique permet une utilisation bidirectionnelle.
Fermeture étanche à bulles jusqu'à la limite de la norme ANSI. En cas d'incendie, si le
Le feu détruit toute partie du siège encapsulé en PTFE, le métal Inconel
La bague de support restera en contact constant avec le disque pour fournir un métal
au joint d'étanchéité métallique. En cas d'incendie, la pression de la conduite est
L'incendie est immédiatement réduit et la zone est aspergée de mousse pour l'éteindre.
Garnissage de la tige :
Le graphite assure une étanchéité positive pour une protection contre l'incendie.
Retenue de siège :
Un système de fixation multiboulons fiable maintient et soutient le siège.
Les vannes standard conviennent à une utilisation bidirectionnelle en cul-de-sac à
la plage de température et de pression maximale de la vanne.

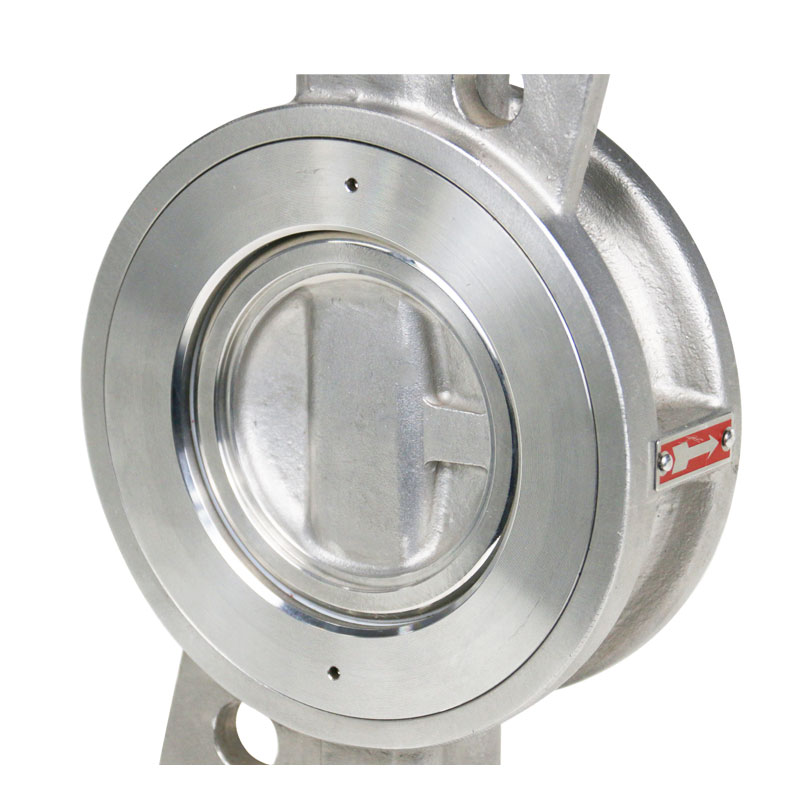

Corps:
Moulage monobloc robuste en acier au carbone WCB ou en acier inoxydable CF8M
Acier. Disponible en version à plaquettes et à cosses.
Siège ignifugé :
Siège souple à joint bidirectionnel pour une étanchéité parfaite.
Palier:
La longueur totale assure un soutien maximal de la tige.
Anneau de poussée :
Centre le disque. Assure une fermeture étanche et une longue durée de vie.
La conception unique de la vanne papillon à double excentrique GKV-830.
La vanne papillon à double excentrique GKV-830 adopte une conception de tige intégrée haute résistance standardisée pour assurer l'interchangeabilité avec les actionneurs GEKO.
La bague d'étanchéité en PTFE avec anneau anti-extrusion en fibre de carbone assure une compression continue et une étanchéité fiable autour de la tige de vanne. Elle offre de multiples combinaisons pour les applications à haute température, à cycles fréquents et de protection incendie.
Assurer une étanchéité bidirectionnelle sans fuite tout en isolant le surpresseur et le fluide de la canalisation.
La vanne papillon à double excentrique de la série GKV-830 est utilisée dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Industrie sidérurgique et chimique
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
