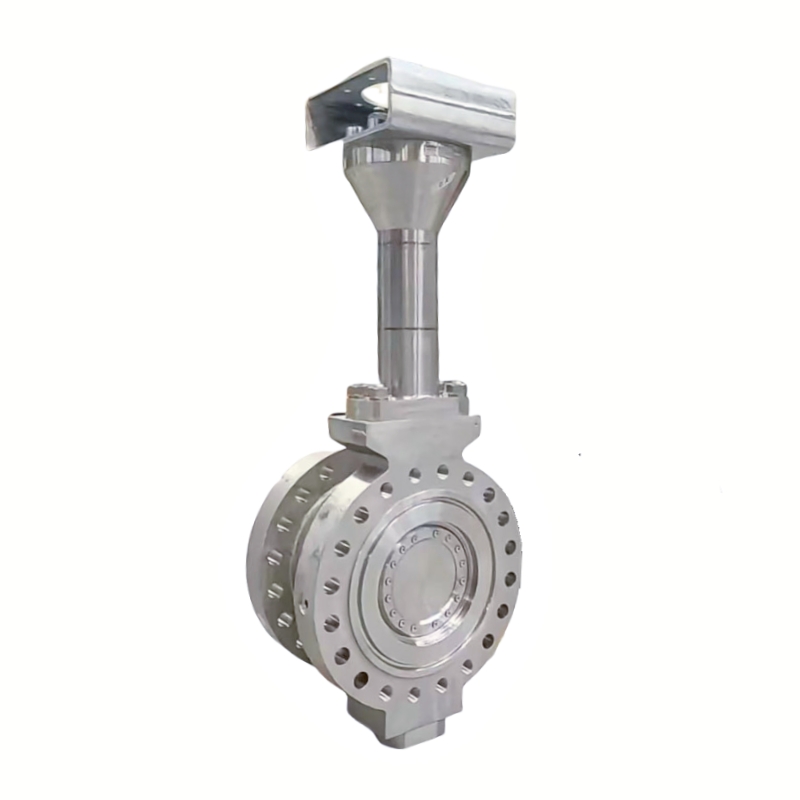

Vanne papillon cryogénique à triple excentration

Maison Vannes papillon cryogéniques

Vanne papillon cryogénique à triple excentration

Vanne papillon cryogénique à triple excentration

Vanne papillon cryogénique à triple excentration GKV830D Le système de régulation basse température est conçu pour une régulation fiable dans les applications à très basse température. Basé sur la technologie avancée des vannes de régulation Severn, il offre décalage simple, double et triple options avec Sièges en PTFE ou en métal et des capots sur mesure. Le joint à pression dynamique assure une étanchéité parfaite avec un faible couple, tandis que les dispositifs anti-cavitation et anti-éjection (en option) améliorent la sécurité et les performances dans les applications cryogéniques telles que les systèmes de GNL et de séparation d'air.

Renseignez-vous maintenant



Vanne papillon à triple excentration GKV830D – Performances à basse température et étanchéité parfaite



Gamme de tailles

2” – 24” (DN50 – DN600), tailles supérieures jusqu’à 72” disponibles sur demande



Matériau de la carrosserie et du capot

Acier au carbone, acier inoxydable, duplex/super duplex, titane, alliages à haute teneur en nickel (Disponible en version moulée, forgée ou en plaque)

Plage de température

-196°C à +230°C (plus élevé sur demande)



Matériau de la tige / de l'arbre

Arbre traversant monobloc (BS6364 paragraphe 4.12), acier inoxydable 17-4PH ou 316
Rigidité et résistance à l'usure maximales pour les services cryogéniques

Pression nominale

ASME Classe 150 – 2500 / EN 1092 PN10 – PN400
Pression d'arrêt jusqu'à 100 bars



Sièges et joints

Joints interchangeables laminés ou hybrides métal/PTFE
Énergie de couple, compensation automatique de l'usure et de la température



Garniture et presse-étoupe

agencement de presse-étoupe certifié à faibles émissions
Garniture en PTFE ou en graphite



Matériau du disque/de la garniture

Disque en acier inoxydable ou duplex à revêtement dur
Options de garniture anti-cavitation et de déflecteur



Options d'actionnement

Pneumatique, électrique, hydraulique, électrohydraulique ou manuel



Connexions terminales

Extrémité à souder bout à bout, à oreilles, à double bride ou à plaquette
Conforme aux normes API 609 / ISO 5752 / ASME B16.10

Configurations corporelles

Conceptions de capots cryogéniques standard et étendus
Disponible avec panneau d'accès supérieur (BWE)

Classe de fuite

ANSI/FCI 70-2 Classe IV–VI, API 598 Zéro fuite sur demande



Caractéristiques de conception

Fonctionnement par quart de tour pour la commande et l'arrêt
La conception à serrage par couple assure une étanchéité constante
Aucun boulon interne susceptible de se desserrer sous l'effet des vibrations



Applications

Services cryogéniques, systèmes GNL, séparation de l'air, usines d'azote et d'oxygène, systèmes de contrôle des basses températures



Le Vanne papillon cryogénique à triple excentration GKV830Dest conçu pour offrir des performances élevées dans les applications à très basse température, de –196°C à +230°C. Avec arbre traversant monobloc Pour sa résistance et sa rigidité, il assure une étanchéité durable avec une usure minimale.

Disponible en extrémité à plaquette, à oreilles, à double bride et à souder bout à bout modèles, les couvercles de soupapes tailles de 2" à 24" (tailles supérieures sur demande) et classes de pression jusqu'à ASME 2500 / PN400. C'est capot allongé assure l'isolation des garnitures par rapport au milieu froid, garantissant ainsi un fonctionnement cryogénique fiable.

Construit à partir de acier au carbone, acier inoxydable, duplex, titane et alliages à haute teneur en nickel, la série 830D offre joints auto-compensateurs à effet de couple, disques à revêtement duret des garnitures anti-cavitation en option. Compatible avec actionnement pneumatique, électrique, hydraulique ou manuel, il offre des performances fiables et nécessitant peu d'entretien pour les fonctions critiques de contrôle et d'arrêt.









Similaire à la vanne papillon cryogénique 8300 de Severn.

Arbre traversant monobloc pour une résistance maximale et une déformation minimale

Capot allongé Maintient l'emballage à l'écart des fluides cryogéniques pour une sécurité optimale.

Opération de quart de tour pour un contrôle simple et précis ou un service marche/arrêt

Température de fonctionnement : –196°C à +230°C (plus élevé sur demande)

Classe de pression : ASME 150 à 2500 / PN10 à PN400

Pression de coupure : jusqu'à 100 bars

Morphologies : Raccord à ailettes, à oreilles, à double bride, à souder bout à bout

Classe d'étanchéité du siège : ANSI/FCI 70-2 Classe IV–VI ; API 598 étanchéité nulle

Conception à siège de couple pour des performances d'étanchéité constantes

 Joint d'étanchéité auto-compensateur s'adapte à l'usure et aux variations de température

Anti-éclatement et faibles émissions emballage (classe 300 et supérieure)

Garnitures anti-cavitation et plaques déflectrices réduire le bruit et les vibrations

Disque à face dure pour une meilleure résistance à l'abrasion

Pas de boulonnage interne se desserrer sous l'effet des vibrations (modèles non BWE)

Dimensions personnalisées et les matériaux sont disponibles sur demande





  • Brochure produit
           Vanne papillon basse température - Anglais

  •              Manuel d'entretien
             Vanne papillon basse température - Anglais

  •              Présentation du produit
             Vanne papillon basse température - Anglais

  •

  • Vannes de régulation cryogéniques pour terminaux de liquéfaction et de réception de GNL
    Conçu pour les usines de GNL, les systèmes de liquéfaction et les terminaux de réception afin de réguler avec précision le débit et la pression des fluides cryogéniques.

    Conditions de fonctionnement : Service cryogénique à très basse température (-162°C), corps en acier inoxydable ou CF8M résistant à la corrosion, étanchéité à bulles et fonctionnement stable sous cycles thermiques et haute pression.

  • Vannes de régulation de débit de GPL et de propane
    Utilisé dans les systèmes de stockage, de transport et de récupération des vapeurs de GPL et de propane pour un contrôle sûr et efficace du débit de gaz hydrocarbures.

    Conditions de fonctionnement : Température et pression modérées, conception d'actionneur antidéflagrant, fonctionnement sans fuite et grande compatibilité avec les phases gazeuses et liquides d'hydrocarbures.

  • Vannes cryogéniques marines pour navires méthaniers
    Spécialement conçu pour les systèmes de chargement et de déchargement des méthaniers, assurant un fonctionnement fiable dans des conditions cryogéniques marines.

    Conditions de fonctionnement : Manipulation de fluides cryogéniques à -160 °C, résistance aux vibrations et aux chocs, protection contre la corrosion par l'eau de mer et étanchéité durable contre les fluctuations de température.

  • Vannes résistantes aux produits chimiques pour service à l'éthanol et au méthanol
    Idéal pour les usines chimiques à base d'éthanol, de méthanol et d'alcool, offrant un contrôle précis et une haute résistance chimique.

    Conditions de fonctionnement : Manipule des liquides inflammables et volatils, nécessite des matériaux antistatiques et non étincelants, une compatibilité chimique élevée et une régulation précise du débit pour garantir la sécurité du processus.

  • Vannes de régulation haute pression pour l'ammoniac et les gaz de procédé
    Conçu pour l'ammoniac, le propylène et d'autres gaz de procédé dans les industries pétrochimiques et de raffinage.

    Conditions de fonctionnement : Environnement haute pression et corrosif, actionnement antidéflagrant, étanchéité de classe VI sans fuite et garniture robuste en acier inoxydable ou en alliage pour une durée de vie prolongée.

  • Soupapes de récupération des gaz d'évacuation et des gaz de détente
    Utilisé dans la récupération des gaz d'évacuation, les systèmes de torchage et le contrôle des gaz de détente finale pour réduire les émissions et améliorer l'efficacité énergétique.

    Conditions de fonctionnement : Conditions de pression et de débit variables, résistance aux cycles de température, étanchéité parfaite et fonctionnement en continu pour la conformité environnementale.
