Vanne papillon cryogénique GKV930D à montage supérieurest spécialement conçu pour un fonctionnement sûr et fiable dans des applications à températures extrêmement basses. Doté d'un panneau d'accès monté sur le dessusLa vanne permet une maintenance complète sur site sans avoir à la démonter de la canalisation. Configurations avec Sièges en métal ou en PTFE, offrant une fermeture étanche, un fonctionnement à faible couple et une longue durée de vie dans les procédés GNL, GPL, ammoniac et autres procédés cryogéniques.
Vanne papillon cryogénique à panneau d'accès supérieur – Maintenance en ligne facile et performances cryogéniques fiables
| |
Gamme de tailles 2” – 24” (DN50 – DN600), tailles supérieures jusqu’à 72” disponibles sur demande | Matériau de la carrosserie et du capot Acier au carbone, acier inoxydable, duplex/super duplex, titane, alliages à haute teneur en nickel |
Plage de température -196 °C à +230 °C, températures supérieures sur demande | Matériau de la tige / de l'arbre Arbre traversant monobloc (BS6364 paragraphe 4.12), acier inoxydable 17-4PH ou 316 pour une rigidité maximale |
Pression nominale Classe ASME 150 – 2500 / EN 1092 PN10 – PN400 ; pression d’arrêt jusqu’à 100 bar | Sièges et joints Joints d'étanchéité à compensation automatique par couple, laminés ou hybrides métal/PTFE ; classe IV à VI, API 598, étanchéité nulle sur demande |
Garniture et presse-étoupe Système de presse-étoupe certifié à faibles émissions ; garniture en PTFE ou graphite | Matériau du disque/de la garniture Acier inoxydable ou duplex avec disque à revêtement dur ; options de garniture anti-cavitation et de déflecteur |
Options d'actionnement Pneumatique, électrique, hydraulique, électrohydraulique ou manuel | Connexions terminales Extrémité à souder bout à bout, à oreilles, à double bride ou à plaquette |
Configurations corporelles Conception standard et étendue du capot cryogénique ; le panneau d’accès supérieur permet une maintenance complète en ligne sans démontage de la canalisation. | Classe de fuite ANSI/FCI 70-2 Classe IV–VI, API 598 Zéro fuite sur demande |
Caractéristiques de conception Panneau d'accès supérieur pour un entretien facile ; ouverture par quart de tour ; conception à serrage contrôlé assurant une étanchéité constante ; absence de boulons internes susceptibles de se desserrer sous l'effet des vibrations | Applications Services cryogéniques pour le GNL, le GPL, l'ammoniac, le méthanol, les gaz de ventilation, la récupération des gaz de détente et le traitement chimique des hydrocarbures |
Dispositifs de sécurité Arbre anti-éjection (classe 300+), garniture à faibles émissions, panneau d'accès supérieur réduisant les temps d'arrêt et les risques de maintenance | Améliorations optionnelles Garnitures anti-cavitation et à faible bruit, rechargement dur et alliages spéciaux, dimensions face à face sur mesure |

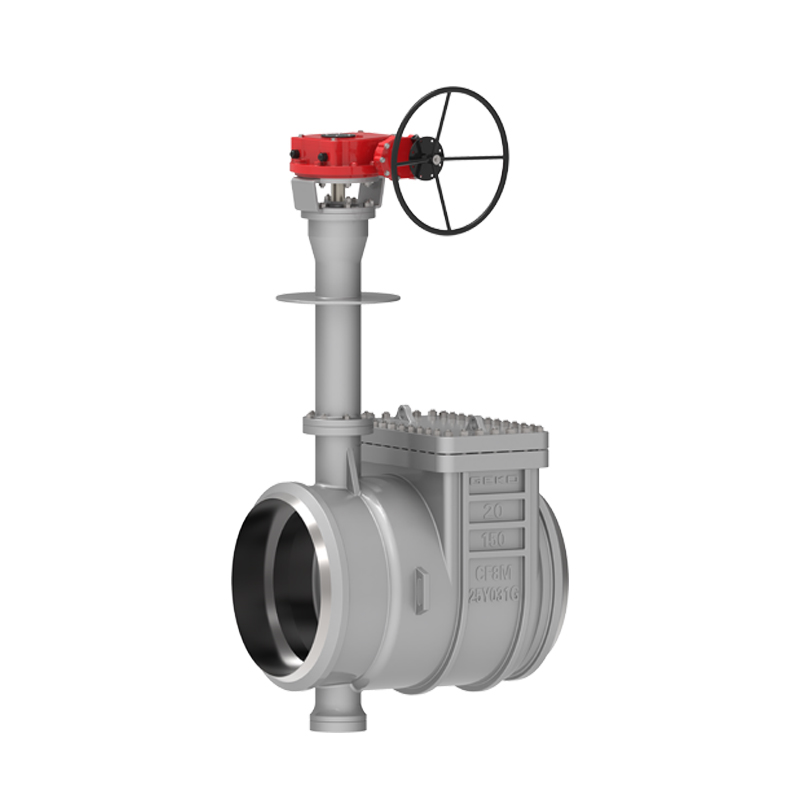

La vanne papillon cryogénique à accès supérieur GKV930D (semblable à celui de Severn)
La vanne cryogénique 8000 offre des performances fiables à des températures extrêmement basses.
applications avec maintenance en ligne complète via le panneau d'accès situé sur le dessus.
Conception de la vanne : Arbre traversant monobloc pour une résistance et une étanchéité durables.
Configurations et tailles : Culot à ailettes, à oreilles, à double bride, à souder bout à bout ; 2 po à 24 po
(DN50–DN600), tailles supérieures sur demande.
Pression et température : Classe ASME 150–2500 / PN10–PN400 ; –196°C à +230°C.
Sièges et joints : Sièges en métal ou en PTFE, à couple élevé, auto-compensateurs ;
Fuite de classe IV à VI.
Matériels: Acier au carbone, acier inoxydable, duplex/super duplex, titane, alliages à haute teneur en nickel.
Options de finition : Disques à surface dure, garnitures anti-cavitation/déflecteurs pour réduire le bruit et l'usure.
Actionnement et fonctionnement : Pneumatique, électrique, hydraulique, électrohydraulique,
ou manuelle ; fonctionnement par quart de tour pour la commande ou l'arrêt.

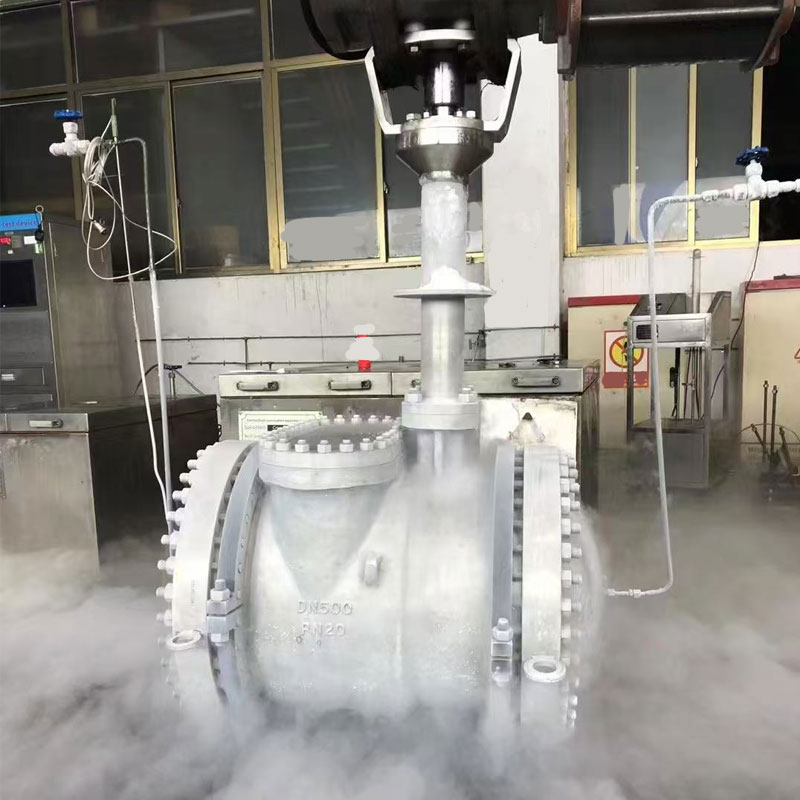

Similaire à la vanne papillon cryogénique Severn 8000.
Panneau d'accès supérieur : Maintenance complète en ligne sans démontage ; réduit les temps d'arrêt et les coûts de maintenance.
Arbre traversant monobloc : Rigidité maximale, usure minimale et étanchéité garantie à long terme.
Prêt pour les cryogéniesFonctionne de manière fiable jusqu'à –196 °C, convient au GNL, au GPL, à l'ammoniac, au méthanol et à d'autres applications à basse température.
Options de sièges flexibles : Sièges en métal ou en PTFE, à serrage par couple et auto-compensateurs pour l'usure et les variations de température.
Réduction de la cavitation et du bruit : Garnitures et déflecteurs optionnels pour réduire la cavitation, les vibrations et le bruit.
Antidéflagrant et à faibles émissions : Systèmes de presse-étoupes à faibles émissions, arbre anti-éjection de série pour la classe 300 et supérieure.
Large compatibilité : Prend en charge les connexions à extrémités biseautées, à oreilles, à double bride et à souder bout à bout ; dimensions face à face standard ou personnalisées.
Matériaux durables : Acier au carbone, acier inoxydable, duplex, titane et alliages à haute teneur en nickel avec revêtements durs disponibles.
