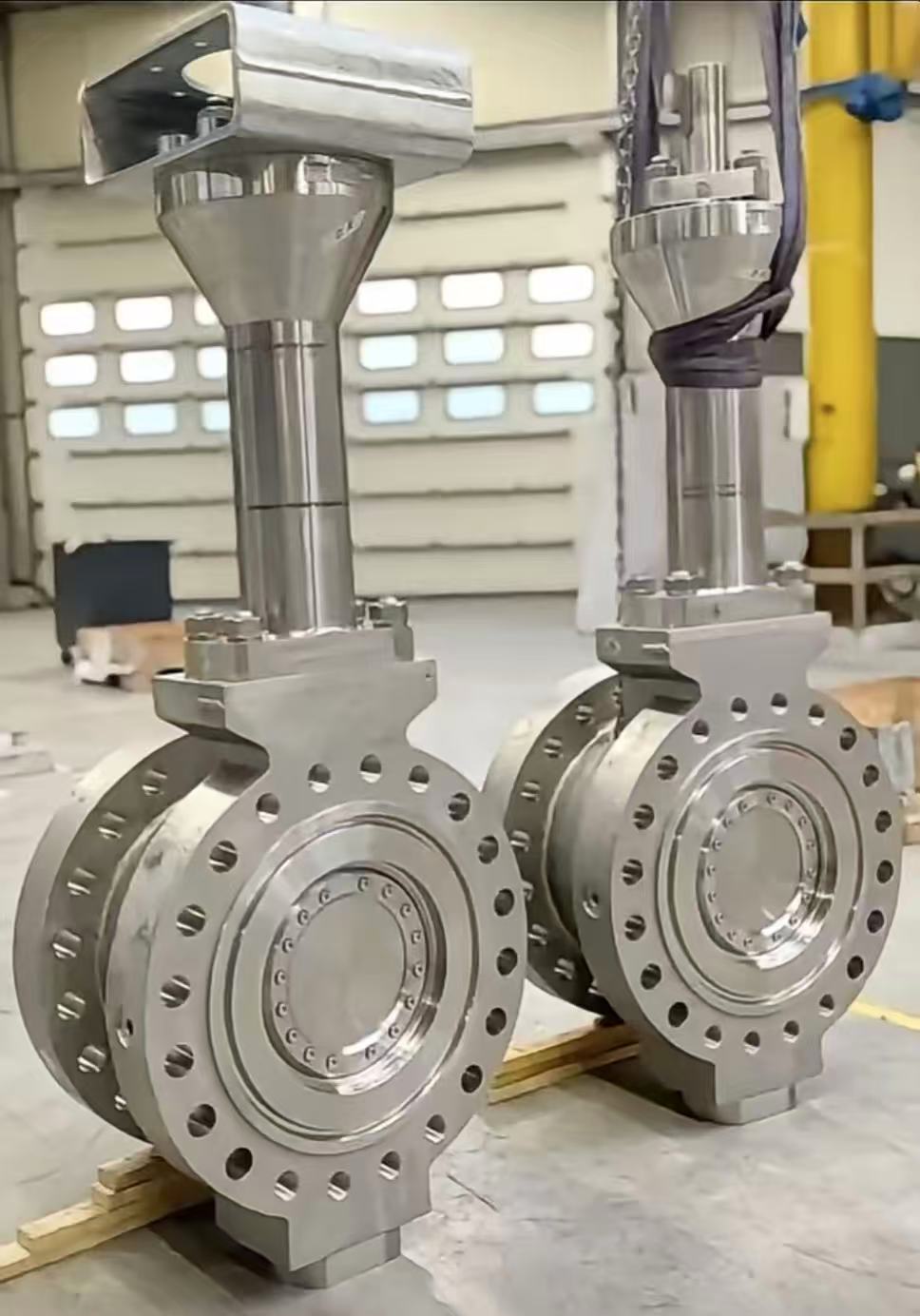

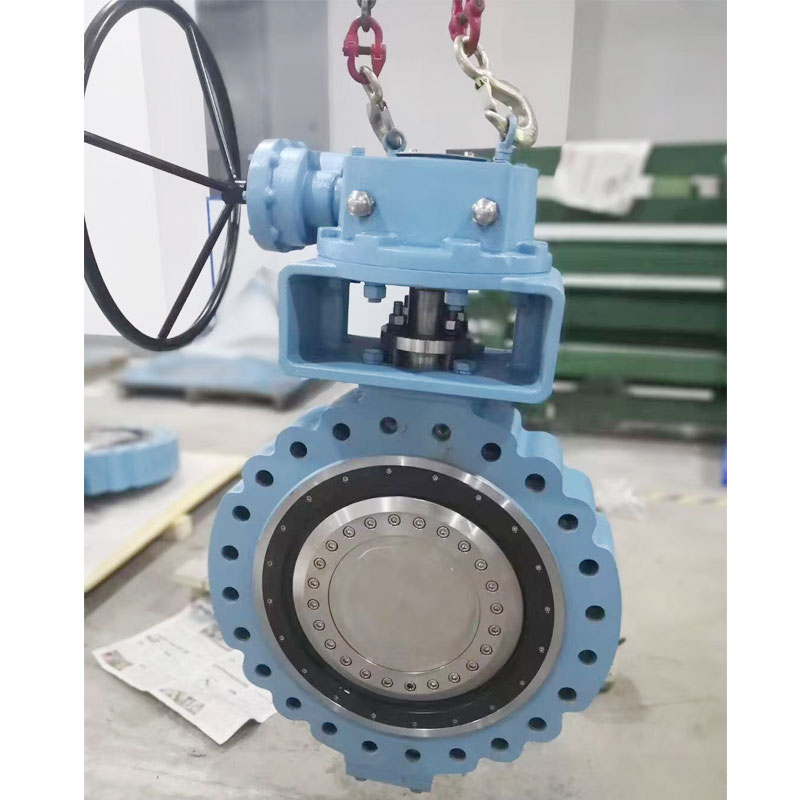

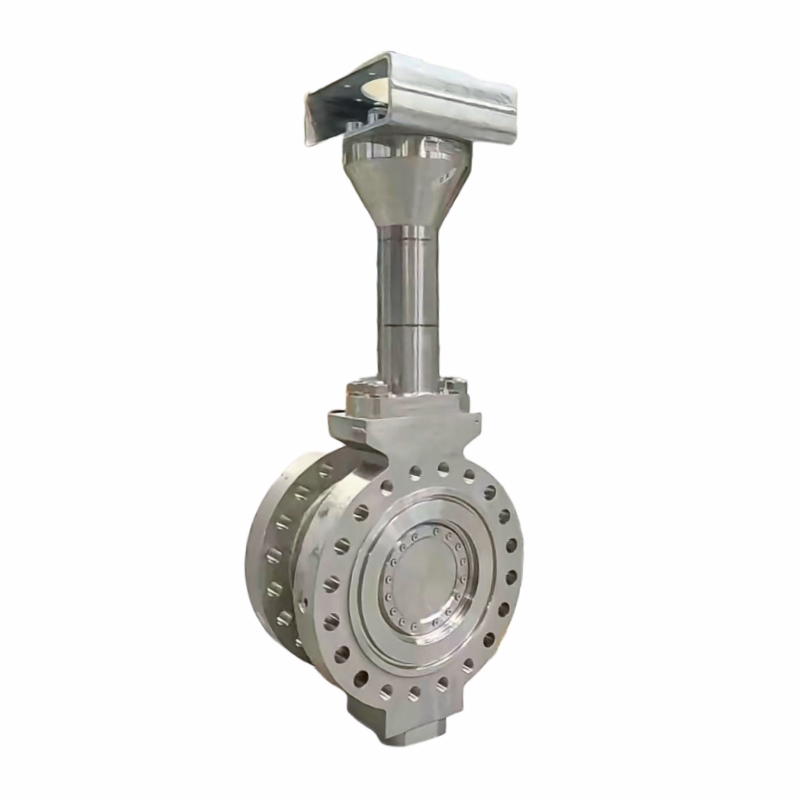

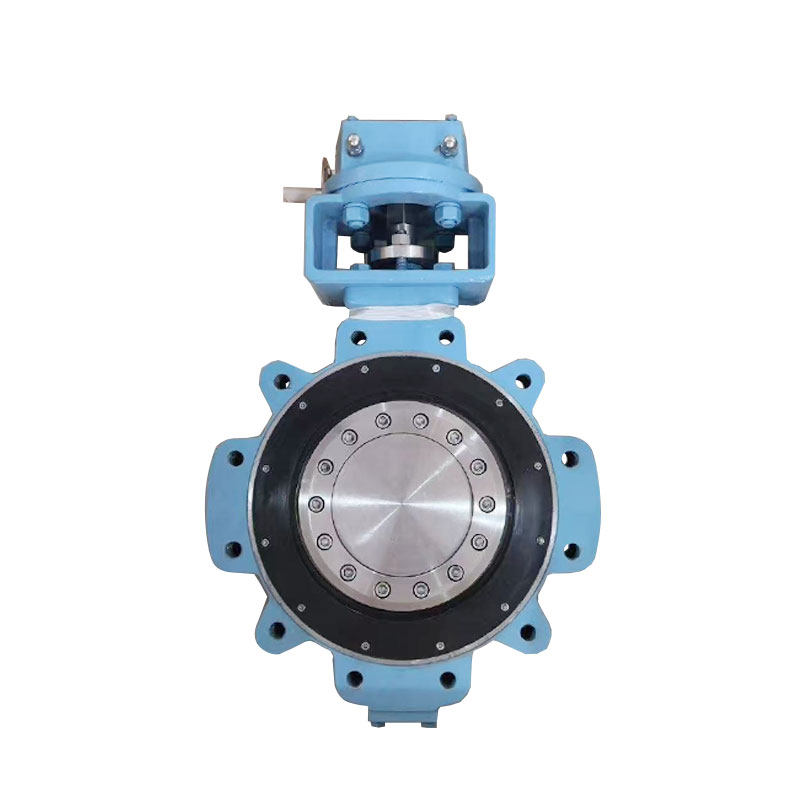

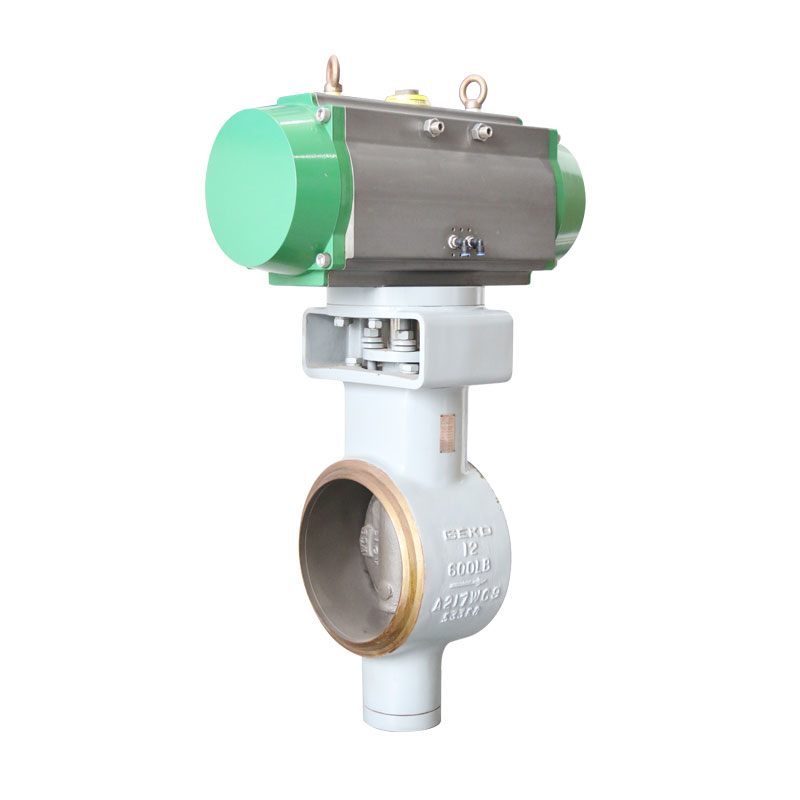

Le GKV-9 Vanne papillon à triple excentration Ce produit propose deux types de joints : métal laminé et métal pur. Il garantit plus de 50 000 cycles sans entretien, répond aux normes d’essai au feu API 607 et ISO 10497, est conforme aux réglementations TA-LUFT et ISO 15848-1 relatives aux émissions fugitives et a passé avec succès le test cryogénique BS 6364, attestant de sa fiabilité en conditions extrêmes.
vanne papillon excentrée à trois niveaux série GKV-9
| |
Gamme de tailles 2"~160" (DN50~DN4000)
| Matériaux de la carrosserie acier au carbone (WCB, A105), acier inoxydable (CF8/CF8M, CF3/CF3M), acier allié (F51, F22, WC6, WC9), duplex/super duplex (2205, 2507), alliages à base de nickel (Inconel 625, Hastelloy, Monel 400) ou matériaux spéciaux (titane, zirconium, tantale). |
Plage de température -320°F à 842°F (-196°C à 450°C) | Pression de service maximale admissible ASME 150LB, 300LB, 600LB 900LB / EN 1092 PN 10, 16, 25, 40, 63, 100, 150 |
Matériaux de tiges Acier inoxydable 17-4PH, 410, XM-19 (Nitronic 50), acier inoxydable (410, 420, 431, 17-4PH, 316) ou alliages à base de nickel, éventuellement trempés ou revêtus pour une résistance et une durabilité accrues. | Matériaux des sièges Comporte de l'acier inoxydable laminé avec du graphite, des alliages à revêtement dur Stellite ou des joints souples (PTFE, RPTFE, Viton, EPDM) selon l'application.
|
Note de coupure Zéro fuite
| Matériaux du disque Acier inoxydable, acier inoxydable duplex ou alliages à base de nickel, avec rechargement dur en option (Stellite, WC) ou revêtement HVOF pour une résistance à l'usure et à la corrosion. |
Norme de conception API 609, ASME B16.34, ASME VIII, API 600 | Perçage de bride ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Connexions terminales Plaquette, cosse, à double bride | Norme d'essai ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Ports Pleine puissance | Plateforme Connect ISO5211, Support |
Face à face AAPI 609, ASME B16.10, ISO 5752, EN 558 | Applications Pétrole et gaz, vapeur, production d'électricité, raffinage, traitement chimique |
Vanne papillon à triple excentration GKV-9
La vanne à triple excentration assure une étanchéité bidirectionnelle parfaite. Sa géométrie garantit que le joint à disque entre en contact avec le siège du corps uniquement en position de fermeture finale, sans frottement ni grippage, assurant ainsi un joint élastique généré par couple et un « coinçage » suffisant pour garantir un contact d'étanchéité uniforme.
Le châssis est en alliage Stellite 21 pour une longue durée de vie et un entretien facile.
Conception et construction conformes aux normes internationales ou aux spécifications du client
- Décalage 1 : L'arbre est décalé par rapport à l'axe du siège afin de permettre un contact d'étanchéité complet autour de l'ensemble du siège.
- Décalage 2 : L'axe de l'arbre est décalé par rapport au tuyau et à la vanne, ce qui permet une ouverture et une fermeture de la vanne sans interférence.
- Décalage 3 : L'axe du cône du siège est décalé par rapport à l'axe central de l'arbre afin d'éliminer les frottements lors de la fermeture et de l'ouverture et d'obtenir une uniformité.
Le faible couple garantit une utilisation facile et la conception du siège en métal permet
Il est conçu pour être utilisé dans des conditions d'utilisation extrêmes. Toutes les pièces sont remplaçables et en ligne.
Un service de maintenance est disponible.
Spécifications techniques :
Type de raccordement du corps : cosse, plaquette, bride
Épaisseur : ASME B16.34
En face à face : API 609, ISO 5752
Pression : ASME B16.34
Test de résistance au feu : API607, ISO 10497
Test de pression : ISO 5208, API 598
Cryogénique : BS 6364
Antidéflagrant : ATEX
Caractéristiques de la vanne papillon à triple excentration série GKV-9
Le frottement entre la plaque de soupape et son siège est quasi inexistant. La plaque de soupape existe en deux versions : joint intermédiaire métallique et joint entièrement métallique, ce qui lui permet de fonctionner à des températures allant de -196 °C à 760 °C.
La durée de vie de l'interrupteur peut atteindre plus de 50 000 cycles sans réglage.
Caractéristiques:
• Véritable géométrie à triple décalage
• Fermeture bidirectionnelle sans fuite*
• Siège métallique remplaçable sur le terrain
• Cycle de vie testé en tant que vanne bidirectionnelle étanche aux bulles
• Conformité et spécifications : TA-LUFT, ISO 1584-1, BS 6364
• Disque auto-centreur
• Disponible dans une large gamme de configurations : à cosses, courte (ISO) et longue
