Vannes à bille Vannes à bille en trois partiesVanne à bille à tourillon pneumatique en acier inoxydable GKV-237G A182 F51
Les vannes à bille à tourillon pneumatiques en acier inoxydable GKV-237G A182 F51 sont des vannes à bille à passage intégral ASME B16.34 Classe 150 et Classe 300.
La vanne à bille à tourillon de la série GKV-237G adopte une conception de vanne à bille à bride robuste et durable, avec un rapport coût-efficacité élevé et un fonctionnement fiable, adaptée à diverses conditions de travail.
GKV-237G Vanne à bille à tourillon en deux parties, passage intégral, extrémité à bride
| |
Gamme de tailles NPS 1/2" à 24", DN15 à DN 600
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Plage de température -50°F à 1472°F (-46°C à 800°C) | Matériaux de la carrosserie Aciers inoxydables : ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé) ; ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane : ASTM B348 Gr.2, Gr.3, Gr.5, Gr.12 ; Zirconium : ASTM B493 R60702 ; Tantale : ASTM B365 R05200, R05400.
|
Fuite Classe IV, Classe V, Classe VI | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Matériaux des sièges TFM1600, en option : Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norme d'essai API 598, EN-12266-1 Toutes les tiges et tous les sièges de soupapes sont testés à une pression de fermeture de gaz de 100 psi. Intégrité étanche avant expédition, service de vide jusqu'à 29 pouces de mercure
| Matériaux des balles Acier inoxydable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titane B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantale B365 R05200 / R05400, Hastelloy, Alliages à base de nickel, Inconel 600/625/825, Monel 400 / Monel K500, Alliage B463 20, F51 (acier inoxydable duplex), A182 F51, A182 F22, A182 F904L |
Connexions terminales Extrémités à brides conformes à la norme ASME B16.5 | Norme de conception ASME B16.34, EN12516, GB/T 12237 |
Opération Pneumatique et électrique | Plateforme Connect ISO5211 |

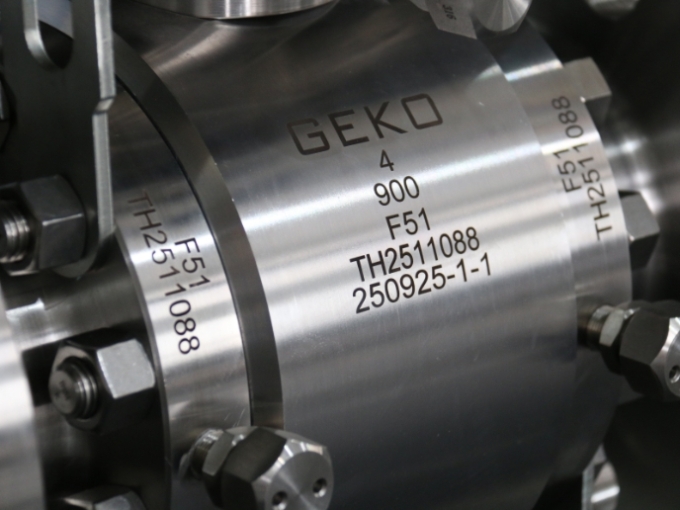

Vanne à bille à tourillon pneumatique ASME B16.34 A182 F51
La conception des vannes à boisseau sphérique à brides de la série GKV-237G garantit une étanchéité parfaite et un faible couple de manœuvre. Le modèle semi-2" est doté de la technologie exclusive GEKO, permettant un pré-serrage interne continu du joint. Le modèle 2/2"-12" utilise un couvercle de joint séparé, facilement réglable sans démontage ni installation de pièces ou d'actionneurs. Ce couvercle, de conception spéciale, répartit uniformément la charge sur le joint.
Le système d'étanchéité dynamique assure un autorégulation grâce à son joint Belleville, compensant ainsi les variations environnementales et l'usure et garantissant un fonctionnement sans entretien et une longue durée de vie. La vanne à boisseau sphérique à brides de la série GKV-237G, de plus grande taille, est équipée d'une structure de palier supportant le boisseau, ce qui permet de réduire efficacement le couple de manœuvre.
La vanne à boisseau sphérique à brides de la série GKV-237G est disponible en acier inoxydable F51, CF8M, acier au carbone (WCB) et alliages spéciaux (tels que l'alliage 20, Hastelloy, etc.), ainsi que dans d'autres alliages sur demande. La version non résistante au feu est équipée d'une garniture de tige standard. Le noyau de vanne résistant au feu API 607 est équipé d'une garniture de tige en graphite. La vanne de la série GKV-237G intègre une plateforme d'installation ISO 5211 pour une automatisation aisée.
La conception unique de la série de vannes à bille à tourillon GKV-237G
La vanne à boisseau sphérique à bride de la série GKV-237G peut être utilisée Siège de soupape en alliage de cobalt-chrome Stellite® Le revêtement offre une excellente résistance à la corrosion, une température de fonctionnement plus élevée et une excellente résistance à l'usure avec une dureté élevée.
La vanne à bille à brides de la série GKV-237G avec siège en métal adopte une étanchéité bout à bout conforme ou supérieure aux exigences d'étanchéité de la norme CI 70-2 Classe V, et peut être équipé en option de Arrêt de classe VI exigences.
La vanne à boisseau sphérique à bride à passage intégral en deux parties de la série GKV237G trouve des applications dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
GKV-128 Vanne à bille deux pièces 3000 WOG / 6000 WOG, extrémité filetée Ces joints offrent une solution économique pour une étanchéité parfaite jusqu'à 3 000 ou 6 000 psi, ce qui en fait un choix idéal pour de nombreuses applications industrielles. La précision de fabrication de leur fermeture est très élevée, garantissant une étanchéité optimale. Les vannes de la série GKV-128 sont spécialement conçues pour l'industrie de transformation et offrent d'excellentes performances dans les applications à haute pression.
EN SAVOIR PLUS
Vanne à bille d'instrumentation GKV138 1000 PSI Dotée d'un dispositif de verrouillage conçu pour la précision et la sécurité, cette vanne à bille pour instrumentation comprend une tige anti-éjection et une dispositif de verrouillage intégré Pour un fonctionnement fiable. Conçu pour supporter une pression jusqu'à 1 000 psi et des températures de -20 °C à 180 °C, il garantit durabilité et performance même dans les applications les plus exigeantes. Compact, sûr et facile à utiliser, c'est le choix idéal pour l'instrumentation, la pétrochimie et les systèmes industriels.
EN SAVOIR PLUS
Vanne à bille trois pièces GKV132, extrémité filetée offre une flexibilité maximale grâce à filetage, soudage par emboîtement, soudage bout à bout, bride Raccordements d'extrémité et divers matériaux de siège haute performance. La conception du corps de vanne en trois parties permet une maintenance en ligne simple grâce à des composants remplaçables, réduisant ainsi les coûts de maintenance et le coût total de possession tout au long du cycle de vie de la vanne.
EN SAVOIR PLUS
Le Vanne à bille en acier inoxydable série GKV-133, extrémité soudée peut être fabriqué en acier inoxydable CF8M (316L) moulé avec précision ou en acier au carbone WCB, avec une conception de corps de vanne central de type oscillant pour une maintenance en ligne facile.
EN SAVOIR PLUS
La vanne à bille en trois parties de la série GKV135 est conçue pour la durabilité et la précision, conforme aux normes API 607 et ASME B16.34, dotée de joints d'urgence à niveau à bulle, offrant des options de base métallique élastique, une résistance à la corrosion, sans entretien, un garnissage de tige à charge solide et des performances stables dans les applications industrielles.
EN SAVOIR PLUS
La vanne à bille à trois pièces à brides de la série GKV-237 offre une fiabilité, une sécurité et une facilité d'entretien supérieures pour les systèmes de contrôle des fluides industriels.
EN SAVOIR PLUS
Le Vanne à bille à trois voies série GKV-143, orifices en L et en T est conçu selon la norme ASME B16.34, avec une pression nominale de 1000 psi (63 bar), et a été testé pour être conforme à la norme API 598. La vanne multiple à boisseau sphérique de la série GKV-143 offre une fiabilité à toute épreuve pour instruments à haute pression dans les applications de mesure des fluides et des gaz.
EN SAVOIR PLUS
