Vannes à bille Vannes à bille en trois partiesVanne à bille à tourillon GKV237G | Vanne à bille en acier forgé API 6D

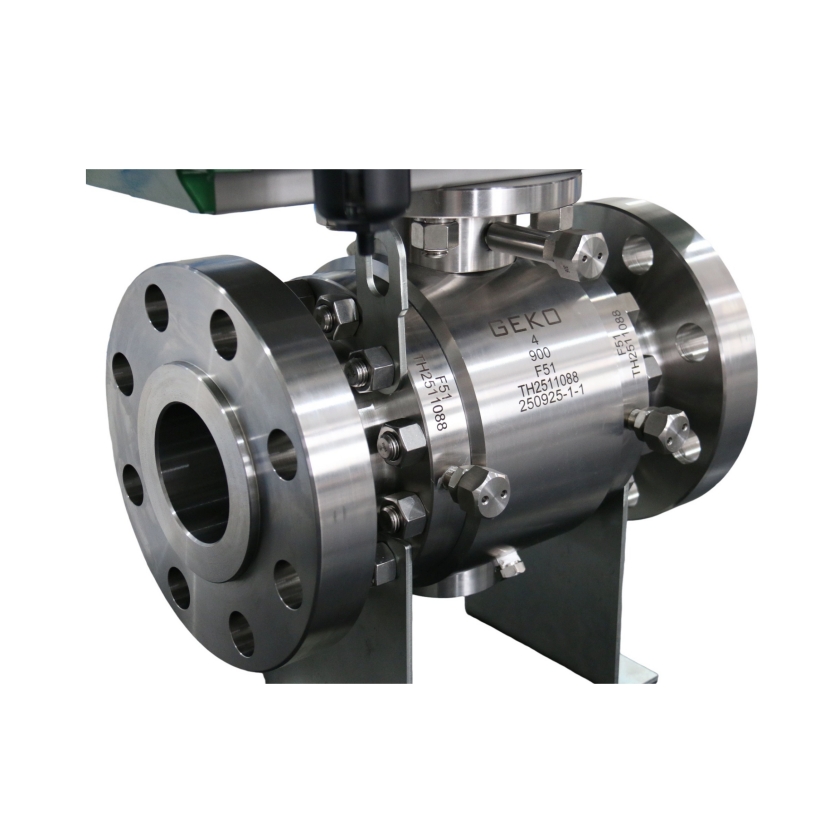

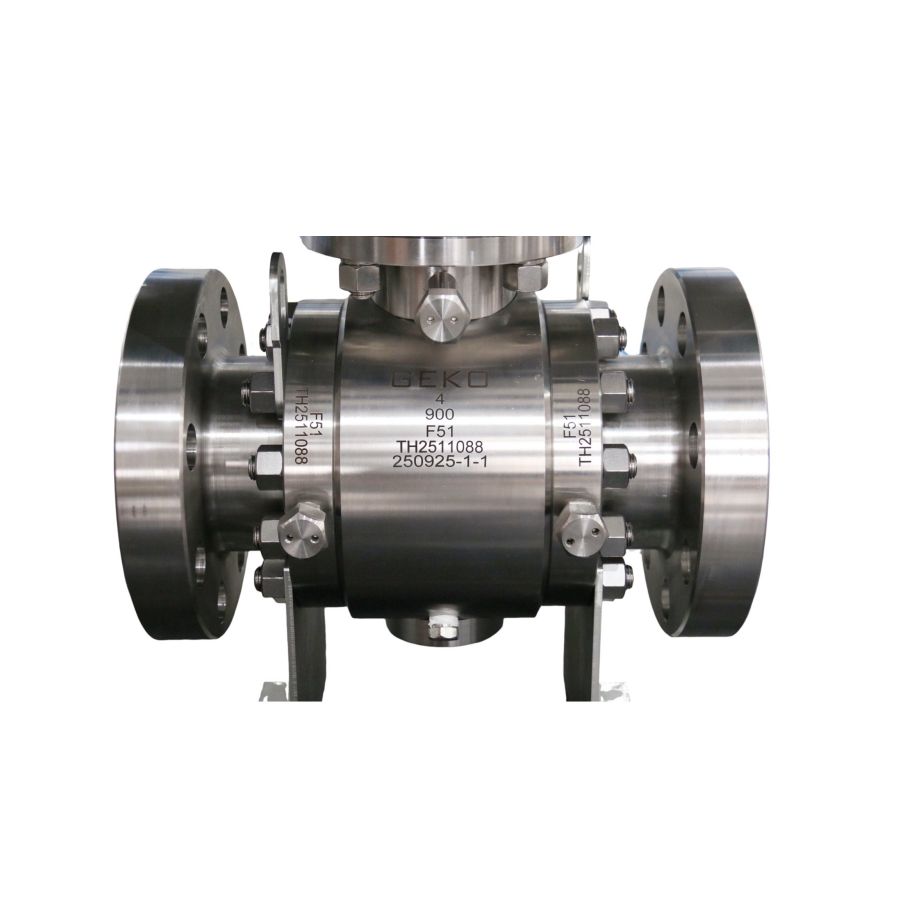

Le GKV237G vanne à bille montée sur tourillonConçu pour une fermeture fiable dans les applications industrielles exigeantes, ce robinet d'arrêt, grâce à sa structure à passage intégral, son étanchéité performante et son faible couple de fonctionnement, est largement utilisé dans les secteurs du pétrole et du gaz, de la pétrochimie, de la chimie et de l'énergie. Conforme aux normes internationales, il garantit des performances sûres et fiables même dans les conditions de service les plus critiques.
GKV-237G Fabricant de vannes à bille à tourillon | Vanne à bille à passage intégral en acier forgé pour l'industrie pétrolière et gazière
| |
Gamme de tailles NPS 1/2" à 24", DN15 à DN 600
Pression de service ASME Classe 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

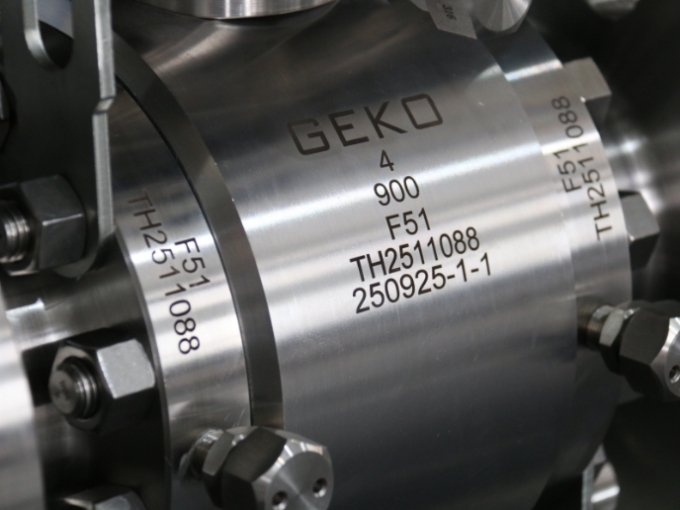

Plage de température -50°F à 1472°F (-46°C à 800°C) | Matériaux de la carrosserie Aciers inoxydables : ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé) ; ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane : ASTM B348 Gr.2, Gr.3, Gr.5, Gr.12 ; Zirconium : ASTM B493 R60702 ; Tantale : ASTM B365 R05200, R05400.
|
Fuite Classe IV, Classe V, Classe VI | Matériaux de tiges ASTM A479 Type 316, ASTM A564 Type 17-4PH, ASTM A182 Type F51 |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Matériaux des sièges TFM1600, en option : Tek Fi ®*, UHMWPE, RPTFE, PTFE, etc. |
Norme d'essai API 598, EN-12266-1 Toutes les tiges et tous les sièges de soupapes sont testés à une pression de fermeture de gaz de 100 psi. Intégrité étanche avant expédition, service de vide jusqu'à 29 pouces de mercure
| Matériaux des balles Acier inoxydable A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titane B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantale B365 R05200 / R05400, Hastelloy, Alliages à base de nickel, Inconel 600/625/825, Monel 400 / Monel K500, Alliage B463 20, F51 (acier inoxydable duplex), A182 F51, A182 F22, A182 F904L |
Connexions terminales Extrémités à brides conformes à la norme ASME B16.5 | Norme de conception ASME B16.34, EN12516, GB/T 12237 |

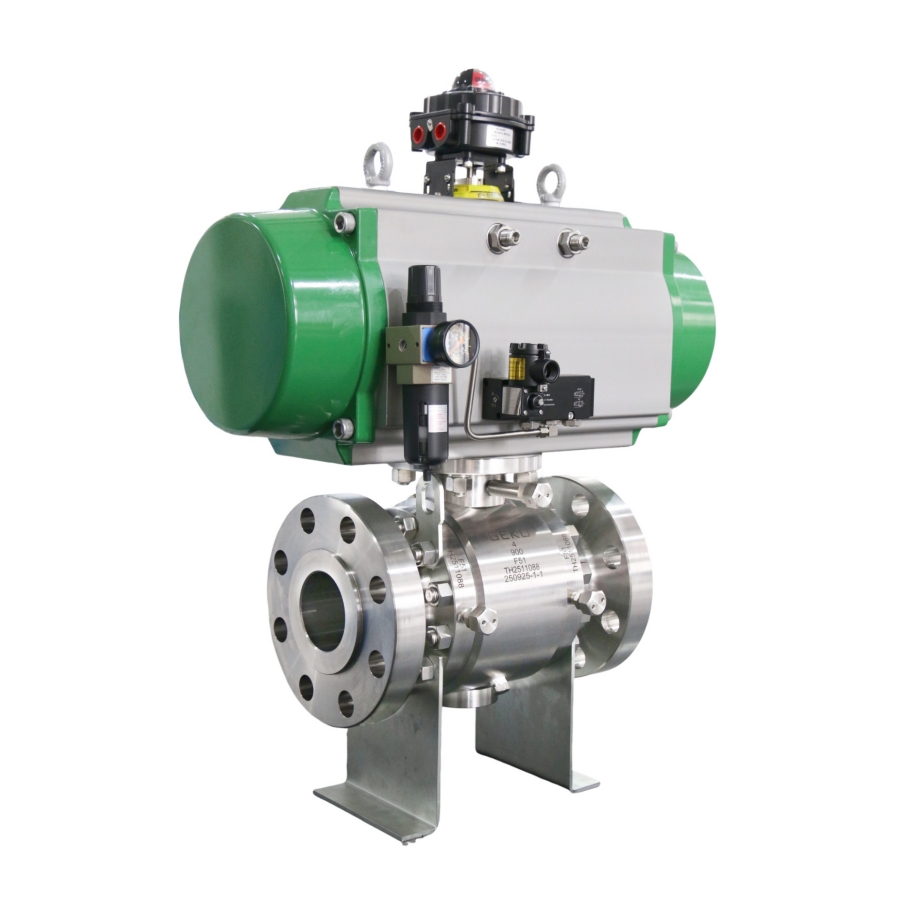

Opération Pneumatique et électrique | Plateforme Connect ISO5211 |
Vanne à bille à tourillon API6D | Vanne à bille à passage intégral en acier forgé pour industrie pétrolière et gazière
La vanne à boisseau sphérique à tourillon GKV-237G est conçue pour assurer une étanchéité fiable dans les applications industrielles exigeantes. Grâce à sa conception à passage intégral, son corps en deux ou trois parties et ses sièges résilients, cette vanne offre une étanchéité stable, un faible couple de manœuvre et une longue durée de vie. Elle convient à la manipulation de liquides, de gaz, de vapeur et d'hydrocarbures dans les industries chimiques, pétrochimiques, pétrolières et gazières, de production d'énergie et autres industries de transformation.
La vanne GKV-237G est disponible pour les classes de pression ANSI 150 à ANSI 2500, avec des raccords RF, RTJ et BW, et peut être fournie conformément aux normes ASME B16.34, ASME B16.5, ASME B16.25, ASME B16.10 et ISO 5211. Une conception API 6D est également disponible sur demande.
Pour garantir sécurité et performance même dans des conditions d'utilisation difficiles, cette vanne à boisseau sphérique à tourillon peut être équipée d'un dispositif antistatique, d'une tige anti-éjection, d'une soupape de décharge automatique et d'un système de double blocage et purge. La brochure met également en avant ses certifications et sa conformité aux normes de sécurité incendie, ATEX, PED, SIL 3 et d'émissions fugitives, ce qui en fait une solution fiable pour les systèmes de process critiques.
La conception unique de la série de vannes à bille à tourillon GKV237G
Conception à tourillon pour un faible couple de fonctionnement et des performances stables
Structure à passage intégral (à orifices pleins) pour une perte de pression minimale
Conception à double blocage et purge (DBB) pour une sécurité d'étanchéité accrue
Conception coupe-feu conforme aux normes internationales
Tige anti-éjection pour une sécurité de fonctionnement accrue
Dispositif antistatique pour prévenir les décharges électrostatiques
Des options de sièges en résine et en métal sont disponibles pour différentes applications.
Décompression automatique de la cavité pour un fonctionnement sûr
Convient aux services à haute pression et à haute température
Conforme aux normes API 6D, ASME et ISO
GKV-128 Vanne à bille deux pièces 3000 WOG / 6000 WOG, extrémité filetée Ces joints offrent une solution économique pour une étanchéité parfaite jusqu'à 3 000 ou 6 000 psi, ce qui en fait un choix idéal pour de nombreuses applications industrielles. La précision de fabrication de leur fermeture est très élevée, garantissant une étanchéité optimale. Les vannes de la série GKV-128 sont spécialement conçues pour l'industrie de transformation et offrent d'excellentes performances dans les applications à haute pression.
EN SAVOIR PLUS
Vanne à bille d'instrumentation GKV138 1000 PSI Dotée d'un dispositif de verrouillage conçu pour la précision et la sécurité, cette vanne à bille pour instrumentation comprend une tige anti-éjection et une dispositif de verrouillage intégré Pour un fonctionnement fiable. Conçu pour supporter une pression jusqu'à 1 000 psi et des températures de -20 °C à 180 °C, il garantit durabilité et performance même dans les applications les plus exigeantes. Compact, sûr et facile à utiliser, c'est le choix idéal pour l'instrumentation, la pétrochimie et les systèmes industriels.
EN SAVOIR PLUS
Vanne à bille trois pièces GKV132, extrémité filetée offre une flexibilité maximale grâce à filetage, soudage par emboîtement, soudage bout à bout, bride Raccordements d'extrémité et divers matériaux de siège haute performance. La conception du corps de vanne en trois parties permet une maintenance en ligne simple grâce à des composants remplaçables, réduisant ainsi les coûts de maintenance et le coût total de possession tout au long du cycle de vie de la vanne.
EN SAVOIR PLUS
Le Vanne à bille en acier inoxydable série GKV-133, extrémité soudée peut être fabriqué en acier inoxydable CF8M (316L) moulé avec précision ou en acier au carbone WCB, avec une conception de corps de vanne central de type oscillant pour une maintenance en ligne facile.
EN SAVOIR PLUS
La vanne à bille en trois parties de la série GKV135 est conçue pour la durabilité et la précision, conforme aux normes API 607 et ASME B16.34, dotée de joints d'urgence à niveau à bulle, offrant des options de base métallique élastique, une résistance à la corrosion, sans entretien, un garnissage de tige à charge solide et des performances stables dans les applications industrielles.
EN SAVOIR PLUS
La vanne à bille à trois pièces à brides de la série GKV-237 offre une fiabilité, une sécurité et une facilité d'entretien supérieures pour les systèmes de contrôle des fluides industriels.
EN SAVOIR PLUS
Le Vanne à bille à trois voies série GKV-143, orifices en L et en T est conçu selon la norme ASME B16.34, avec une pression nominale de 1000 psi (63 bar), et a été testé pour être conforme à la norme API 598. La vanne multiple à boisseau sphérique de la série GKV-143 offre une fiabilité à toute épreuve pour instruments à haute pression dans les applications de mesure des fluides et des gaz.
EN SAVOIR PLUS
