Comment choisir les actionneurs pour vannes

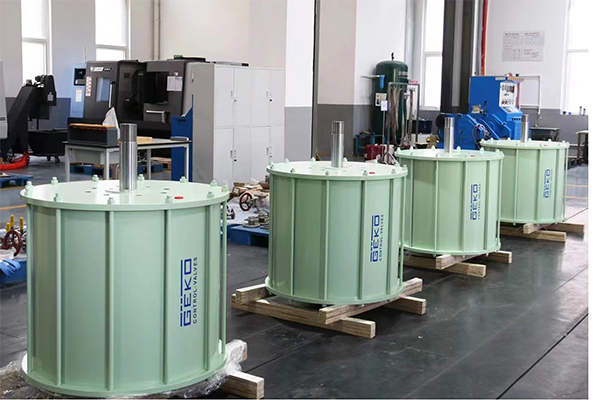

Choisir le bon actionneur Le choix du type de vanne implique de prendre en compte plusieurs facteurs afin de garantir des performances et un contrôle optimaux. Voici les étapes clés pour vous guider dans votre décision :

Vannes à guillotine : Les vannes à guillotine nécessitent généralement des actionneurs linéaires, tels que des actionneurs pneumatiques ou actionneurs électriques , qui fournissent une poussée suffisante pour actionner efficacement le portail de haut en bas.

Vannes à bille : Les vannes à bille fonctionnent souvent bien avec actionneurs quart de tour , comme les actionneurs pneumatiques ou électriques, car il suffit de faire pivoter la bille de 90 degrés pour obtenir des positions d'ouverture ou de fermeture complètes.

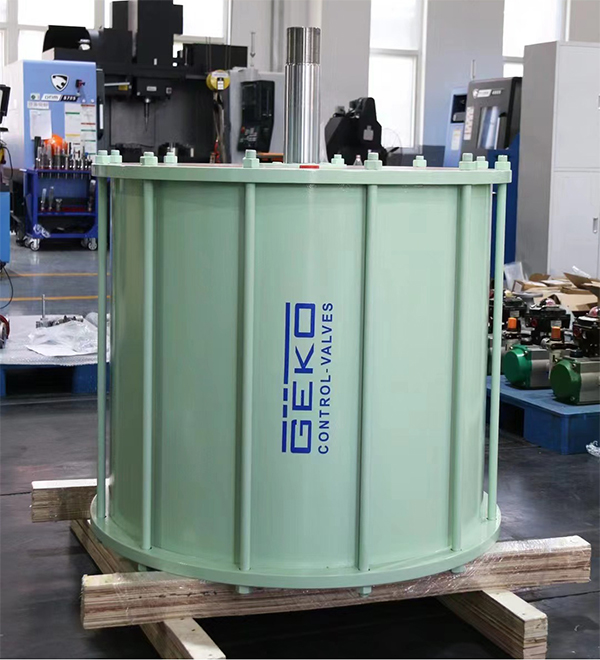

Vannes papillon : Les vannes papillon peuvent utiliser les deux actionneurs quart de tour et actionneurs multitours Cela dépend de la conception spécifique. Les actionneurs à quart de tour sont courants pour la plupart des vannes papillon, tandis que les plus grandes peuvent nécessiter des actionneurs à plusieurs tours.

Vannes à boisseau sphérique : Les vannes à boisseau sont généralement commandées par actionneurs quart de tour , semblables aux vannes à bille, car elles ne nécessitent qu'une rotation de 90 degrés pour fonctionner.

Soupapes à membrane : Les vannes à membrane sont généralement utilisées actionneurs linéaires , car elles nécessitent un mouvement de haut en bas pour ouvrir et fermer le diaphragme flexible.

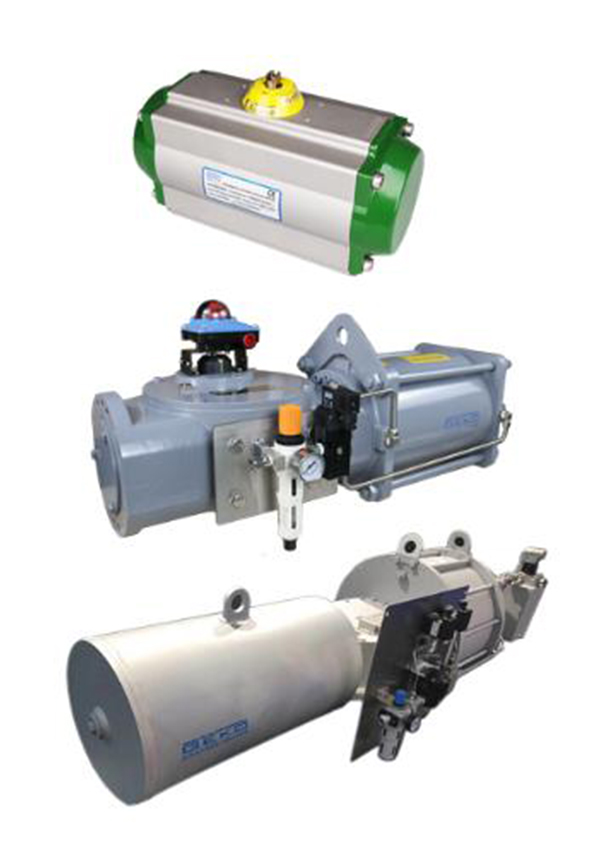

Exigences relatives à l'application :

Il convient de prendre en compte le couple ou la poussée nécessaire au bon fonctionnement de la vanne. Les actionneurs doivent fournir une force suffisante pour vaincre la résistance du système, notamment les différentiels de pression, le frottement et autres facteurs.

Réfléchissez à la vitesse de fonctionnement. Certaines applications peuvent nécessiter des temps de réponse rapides, tandis que d'autres peuvent tolérer une activation plus lente.

Déterminez si la vanne doit être modulante (partiellement ouverte/fermée) ou simplement marche/arrêt. Les vannes modulantes nécessitent souvent des actionneurs à commande précise.

Conditions environnementales :

Évaluer les facteurs environnementaux, tels que la température, l'humidité et les atmosphères potentiellement dangereuses. Choisir des actionneurs adaptés aux conditions de fonctionnement.

En extérieur ou dans des environnements difficiles, vous pourriez avoir besoin d'actionneurs avec des boîtiers étanches aux intempéries ou antidéflagrants.

Source d'alimentation :

Le choix des actionneurs (pneumatiques, électriques, hydrauliques ou manuels) dépend de la source d'énergie et de l'infrastructure disponibles. Les actionneurs électriques sont souvent privilégiés pour leur précision et leur facilité d'automatisation, tandis que les actionneurs pneumatiques conviennent à une actionnement rapide.

Système de contrôle :

Tenez compte du système de commande en place. Assurez-vous que l'actionneur peut être intégré à votre système de commande existant, qu'il s'agisse d'un automate programmable (PLC), d'un système de contrôle distribué (DCS) ou d'un contrôleur autonome.

Maintenance et fiabilité :

Choisissez des actionneurs de fabricants réputés pour leur fiabilité et leur facilité d'entretien. L'accès aux pièces détachées et à l'assistance technique est essentiel pour un fonctionnement durable.

En résumé, le choix de l'actionneur adapté à une vanne nécessite une analyse approfondie du type de vanne, des exigences de l'application, des conditions environnementales, de la source d'alimentation, du système de commande et des facteurs de fiabilité. Il est essentiel de prendre en compte tous ces aspects pour garantir un fonctionnement efficace et sûr de la vanne dans votre application spécifique.
