Maîtriser les vannes à bille : un guide de sélection complet

Les vannes à boisseau sphérique sont des composants essentiels de la régulation des fluides dans les systèmes de tuyauterie industriels modernes. Reconnues pour leur étanchéité exceptionnelle, leur ouverture rapide par quart de tour, leur conception compacte et leur longue durée de vie, elles sont utilisées dans de nombreuses applications, des réseaux de tuyauterie commerciaux aux installations pétrolières et gazières, pétrochimiques et de production d'énergie à forte intensité. Elles assurent une isolation et une régulation de débit fiables pour une multitude de procédés. Maîtriser le choix des vannes à boisseau sphérique est crucial pour éliminer les fuites, réduire les pertes de charge, éviter les blocages et minimiser les coûts de maintenance à long terme. Ce guide complet présente en détail les classifications des vannes à boisseau sphérique, leurs principales caractéristiques de performance, leurs applications industrielles et les normes de sélection de référence, afin d'aider les ingénieurs et les acheteurs à choisir la vanne la plus adaptée à chaque situation.

1. Classification complète des vannes à bille industrielles

Les vannes à boisseau sphérique industrielles sont classées selon leur mécanisme, leurs spécifications de passage, leur configuration d'étanchéité et leur mode de commande. Chaque catégorie présente des avantages de performance uniques et des conditions de fonctionnement spécifiques.

• 1.1 Classification structurelle : vanne à bille flottante ou à tourillon

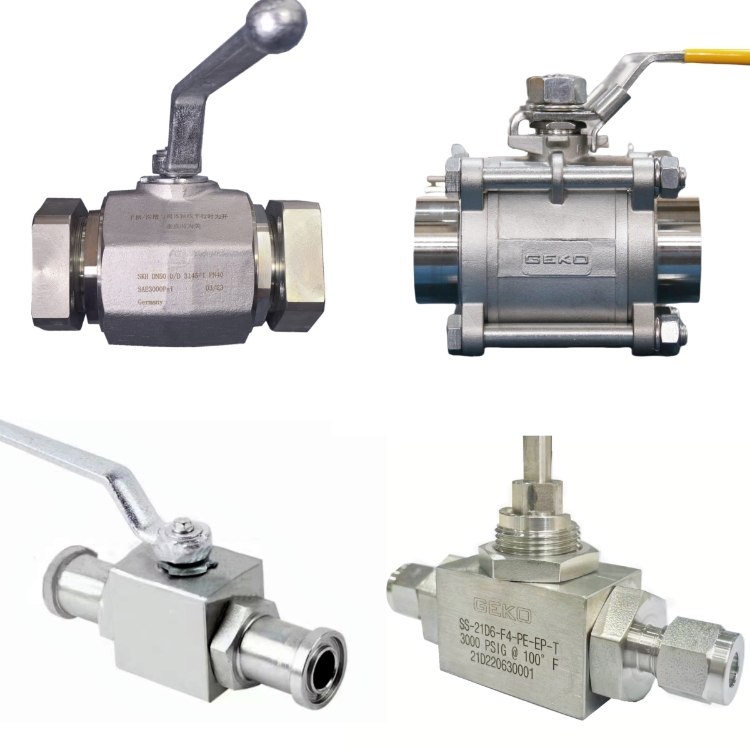

Les vannes à bille flottante utilisent une bille libre, offrant une structure simple et compacte ainsi qu'un excellent rapport coût-efficacité. Sous l'effet d'une pression moyenne, la bille se déplace légèrement et exerce une forte pression contre le siège d'étanchéité aval, assurant une étanchéité parfaite. Cette conception est idéale pour les canalisations conventionnelles de petit diamètre et de basse à moyenne pression, et est largement utilisée pour l'isolation générale et la régulation de débit dans les systèmes de traitement de l'eau, de CVC et de chimie légère.

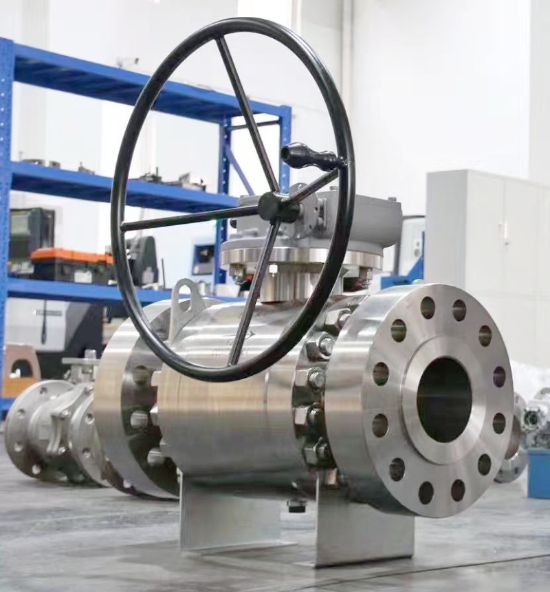

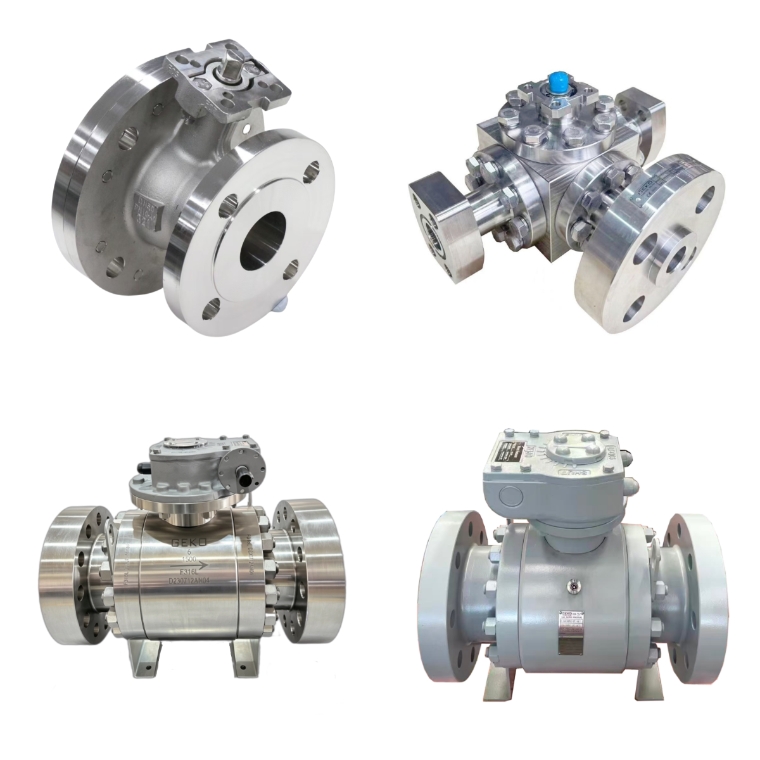

Les vannes à bille à tourillon sont dotées d'un double support fixe, supérieur et inférieur, qui bloque complètement la bille. Cette conception transfère la charge de pression moyenne à l'arbre du tourillon plutôt qu'au siège d'étanchéité, réduisant ainsi le couple de manœuvre et l'usure du siège. Solution robuste de choix pour les pipelines industriels de grand diamètre, haute pression et à cycles fréquents, elle est largement utilisée pour le transport de pétrole et de gaz sur de longues distances, le raffinage pétrochimique et les systèmes de procédés industriels lourds.

• 1.2 Classification du passage : Vanne à bille à passage intégral ou à passage réduit

Les vannes à boisseau sphérique à passage intégral sont conçues avec un alésage droit correspondant au diamètre intérieur du tuyau, ce qui permet d'obtenir une résistance à l'écoulement quasi nulle et une perte de charge minimale. Elles sont parfaitement adaptées aux opérations de raclage et de nettoyage des pipelines, ce qui les rend indispensables pour les canalisations de transport à haut débit, les conduites principales de process et les systèmes soumis à des exigences strictes d'économie d'énergie et de faibles pertes.

Les vannes à boisseau sphérique à passage réduit adoptent une structure profilée à alésage réduit, ce qui leur confère un poids et un volume réduits, ainsi que des coûts de fabrication inférieurs. Bien que le passage du fluide soit légèrement plus petit, elles répondent parfaitement aux exigences classiques d'isolation et de régulation de débit. Elles constituent la solution la plus économique pour les canalisations industrielles ordinaires ne nécessitant pas de raclage et pour les applications exigeant une perte de charge extrêmement faible.

• 1.3 Classification des joints : Vannes à bille à siège métallique ou à siège souple

Les vannes à bille à siège souple utilisent des matériaux d'étanchéité haute performance en PTFE et en composite polymère, garantissant une étanchéité parfaite à température ambiante et en présence de fluides propres. Grâce à leur faible friction et à leur grande flexibilité de commutation, elles conviennent à l'eau claire, à l'air comprimé, au gaz naturel et aux fluides chimiques non abrasifs, assurant ainsi un fonctionnement quotidien stable et fiable.

Les vannes à bille à siège métallique sont dotées de surfaces d'étanchéité revêtues d'un alliage dur, offrant une excellente résistance aux hautes températures, aux hautes pressions et à l'abrasion. Elles s'adaptent parfaitement aux conditions de fonctionnement difficiles telles que les cycles thermiques à haute température, les boues abrasives et les milieux corrosifs, résolvant ainsi les problèmes de vieillissement, de déformation et de défaillance des joints souples dans les environnements industriels exigeants.

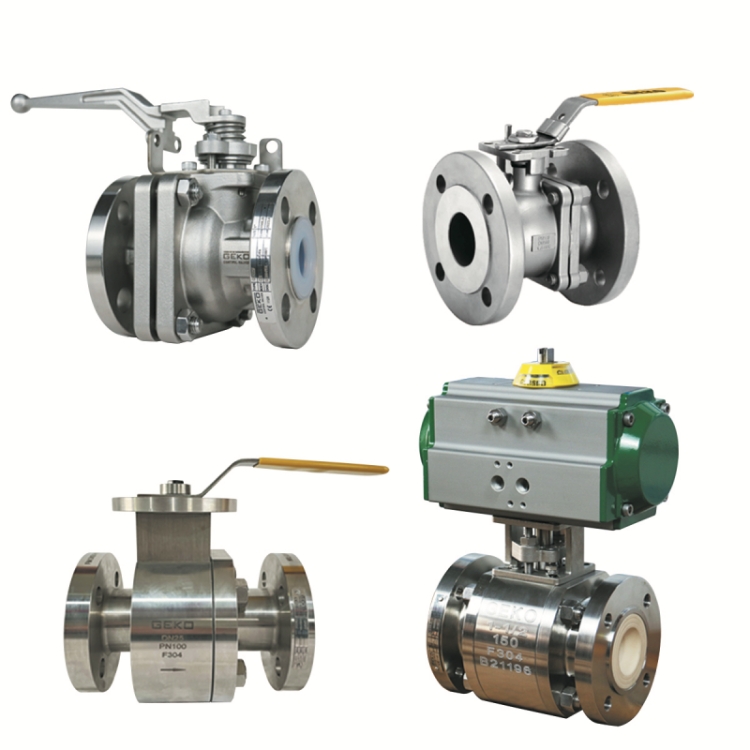

• 1.4 Classification des modes de commande : vanne à bille manuelle ou motorisée

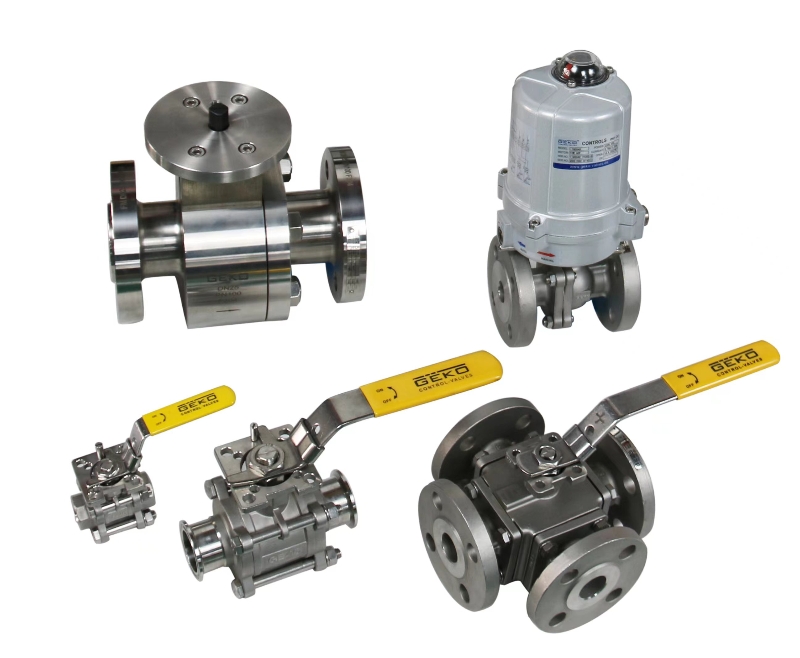

Les vannes à boisseau sphérique manuelles sont équipées de poignées ou de commandes à engrenages, adaptées aux applications nécessitant une faible fréquence de manœuvre, un faible coût et une maintenance aisée. Dans les systèmes industriels automatisés modernes, les vannes à boisseau sphérique à commande pneumatique et électrique sont les configurations les plus courantes. Les vannes pneumatiques offrent une vitesse de commutation rapide et une excellente protection contre les explosions, ce qui les rend adaptées aux environnements de travail inflammables et dangereux. Les vannes électriques permettent une modulation précise du débit et la transmission de signaux à distance, assurant une parfaite compatibilité avec les systèmes PLC, SCADA et les systèmes de contrôle intelligents de canalisations.

2. Paramètres de performance clés pour la sélection professionnelle

Le choix précis d'une vanne à boisseau sphérique repose sur la vérification de paramètres standardisés plutôt que sur une simple correspondance de dimensions. Les principaux paramètres déterminant l'applicabilité de la vanne sont les suivants :

- Capacité de débit (valeur Cv) : Le calcul professionnel du coefficient de débit (Cv) des vannes à bille garantit que la capacité de débit de la vanne correspond à la demande du système, évitant ainsi les goulots d’étranglement et les pertes de pression excessives dans la canalisation.

- Classe de pression et de température : Adapter la classe de pression et le degré de résistance à la température de la vanne en fonction de la pression de service maximale et de la température extrême du fluide afin d'éviter toute défaillance du joint et toute déformation de la vanne.

- Adaptation du couple de l'actionneur : Calculer scientifiquement le couple de l'actionneur de la vanne à bille en fonction de la différence de pression réelle afin de garantir une puissance de commutation suffisante et d'éviter le blocage ou l'ouverture/fermeture incomplète de la vanne.

- Compatibilité avec le milieu : Sélectionnez les matériaux d'étanchéité et de corps en fonction de la corrosion, de l'abrasion et de la viscosité du milieu pour obtenir un fonctionnement stable à long terme.

3. Règles de correspondance des applications spécifiques à l'industrie

Les différents secteurs industriels présentent des caractéristiques de processus distinctes, nécessitant des schémas de configuration de vannes à bille ciblés :

- Systèmes de traitement de l'eau et de CVC : Adoptez des vannes à bille flottantes à siège souple et des vannes à bille à passage réduit, pour un équilibre optimal entre coût, stabilité d'étanchéité et faible maintenance.

- Transport de pétrole et de gaz : Privilégier les vannes à boisseau sphérique à tourillon à passage intégral pour répondre aux exigences de maintenance en matière de débit élevé, de faibles pertes et de raclage des pipelines.

- Industrie pétrochimique et chimique : Déploiement de vannes à bille à siège métallique et de vannes à bille anticorrosion pour les fluides de traitement à haute température, corrosifs et abrasifs.

- Énergie thermique et métallurgie : Utiliser des vannes à bille à siège métallique haute température et résistantes à l'usure pour s'adapter à la vapeur, aux gaz de combustion haute température et aux scories.

- Industrie manufacturière intelligente : équiper les vannes à bille à actionnement pneumatique et électrique pour réaliser le contrôle automatique, la surveillance à distance et la gestion intelligente des canalisations.

4. Conseils de sélection avancés pour éviter les risques opérationnels

Pour maîtriser parfaitement la sélection des vannes à bille, il est nécessaire d'éviter les malentendus courants et de formuler une logique de sélection standardisée :

- Ne jamais sélectionner les vannes uniquement en fonction de la taille nominale du tuyau ; toujours vérifier le coefficient de débit Cv pour éviter une capacité de débit insuffisante et une chute de pression excessive au niveau des vannes à bille industrielles.

- Distinguer les limites d'application des structures flottantes et à tourillon : vannes à bille flottantes pour les petits pipelines basse pression, vannes à bille montées sur tourillon pour les grands systèmes haute pression à usage intensif.

- Scénarios d'étanchéité strictement séparés pour les joints souples et métalliques : joints souples pour les fluides propres à température normale, joints métalliques pour les fluides à haute température, abrasifs et corrosifs.

- Prévoir une marge de sécurité suffisante pour le couple de l'actionneur dans des conditions de différentiel de pression élevé afin d'éliminer les risques de défaillance de commutation.

- Choisissez des vannes à passage intégral pour les pipelines nécessitant un nettoyage par racleur afin de garantir un entretien ultérieur aisé.

5. Solutions professionnelles pour vannes à bille GEKO Valve

En tant que fabricant professionnel de vannes industrielles, GEKO Valve propose une gamme complète de vannes à boisseau sphérique haute performance, incluant les vannes à boisseau sphérique flottantes, à tourillon, à passage intégral et réduit, à siège métallique, ainsi que des ensembles de vannes à boisseau sphérique motorisées sur mesure. Nous offrons des services professionnels complets, tels que le calcul du coefficient de débit (Cv) et la vérification du couple de l'actionneur, permettant un contrôle efficace des pertes de charge et garantissant un fonctionnement stable et performant des vannes, même dans des environnements industriels complexes. Tous nos produits sont conformes aux normes internationales et contribuent aux projets de tuyauterie industrielle du monde entier grâce à leur haute qualité, leur faible taux de défaillance et leur longue durée de vie.
