Qu'est-ce qu'une vanne papillon et quels sont ses principaux composants ?

La vanne papillon est un dispositif de régulation de débit à quart de tour très répandu dans les réseaux de canalisations municipaux et industriels. Elle permet de réguler, de moduler ou d'interrompre complètement le débit d'un fluide. Sa conception compacte et légère la rend beaucoup plus compacte que les vannes à boisseau sphérique ou les vannes à guillotine, notamment pour les canalisations de grand diamètre. De nombreux nouveaux acheteurs et ingénieurs d'usine souhaitent comprendre précisément le fonctionnement d'une vanne papillon et comment ses composants internes interagissent pour garantir une performance fiable. Cet article présente la définition, le fonctionnement principal et tous les composants clés d'une vanne papillon. vanne papillon.


Définition et fonction principale d'une vanne papillon

Dans sa forme la plus simple, une vanne papillon contrôle un fluide en faisant tourner un disque circulaire à l'intérieur de la canalisation. Une rotation de 90 degrés permet de basculer la vanne entre une position complètement ouverte et une position complètement fermée. Elle peut également rester dans des positions intermédiaires pour réguler le débit. vannes papillon à plaquettes et vannes papillon à oreilles sont les deux styles de carrosserie les plus courants, tandis que les designs décalés comme vannes papillon à triple excentration Conçues pour résister aux conditions exigeantes de haute température et de haute pression, les vannes papillon fonctionnent avec l'eau, l'air, le gaz et de nombreux fluides chimiques dans les secteurs du traitement de l'eau, du CVC, de l'énergie et de la chimie.

Composants clés d'une vanne papillon

1. Corps de vanne

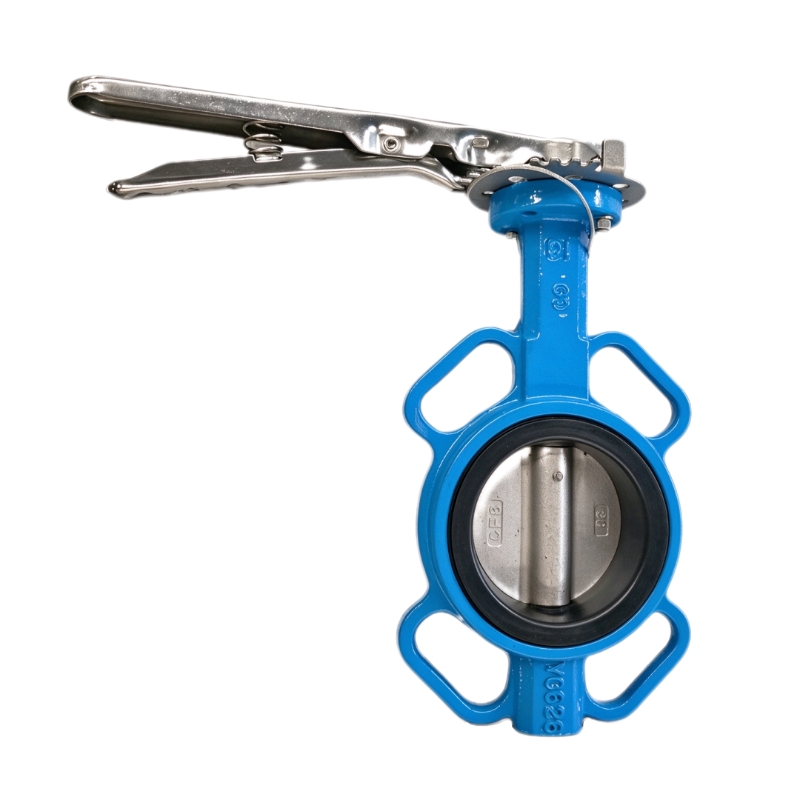

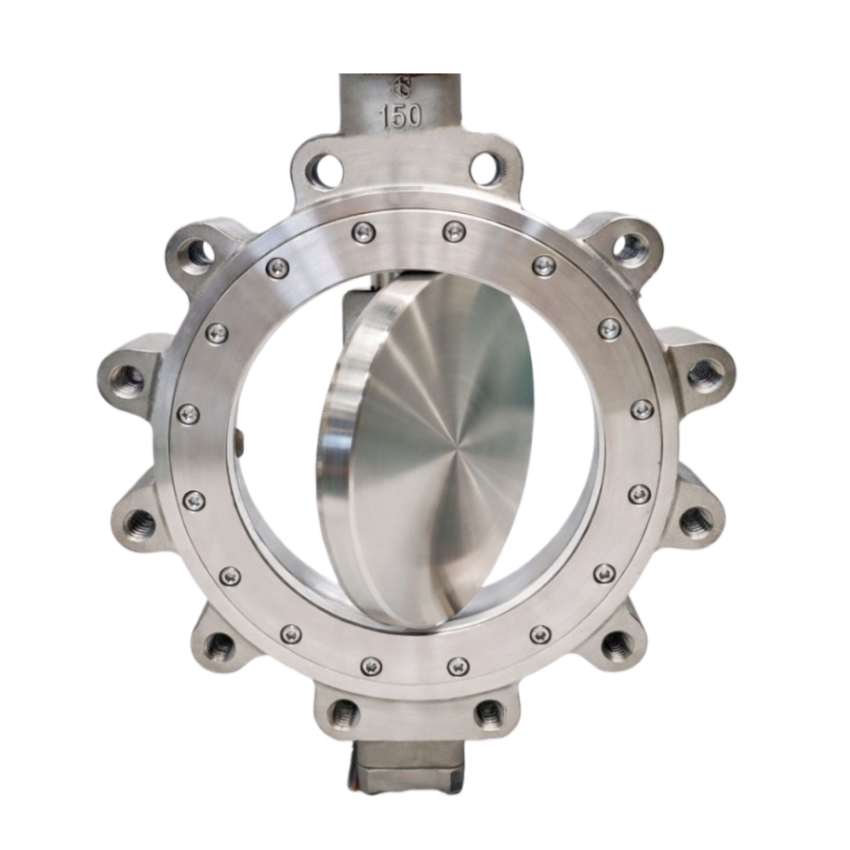

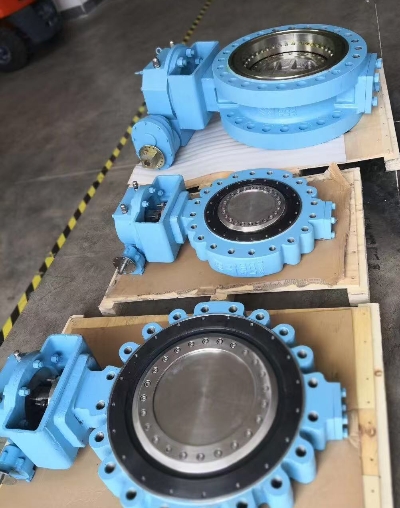

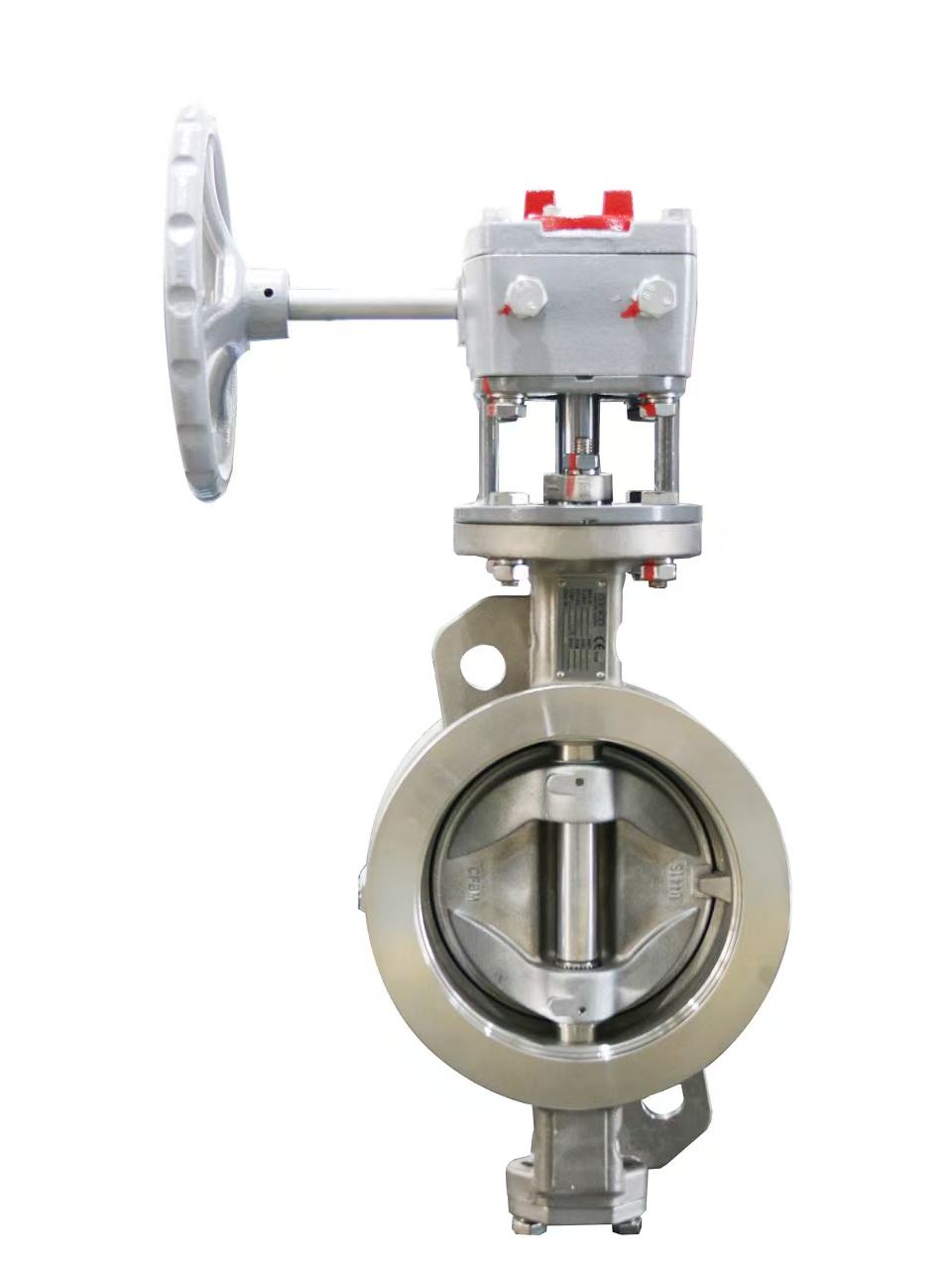

Le corps de vanne constitue l'enveloppe principale sous pression et se raccorde à la canalisation. Les corps de type wafer s'insèrent entre deux brides de tuyauterie sans pattes de fixation. Les corps à pattes de fixation sont dotés de pattes filetées intégrées à la vanne pour un maintien sûr des brides. Robuste vannes papillon à siège métallique Utilisez des corps en fonte, en fonte ductile, en acier inoxydable ou en acier allié pour résister aux environnements de travail difficiles.

2. Disque papillon

Le disque est la plaque circulaire située à l'intérieur du corps de la vanne et qui bloque ou laisse passer le fluide. Il tourne avec la tige de la vanne. La forme du disque influe directement sur la résistance à l'écoulement. Les vannes concentriques utilisent un disque plat ; les vannes à double et triple excentration utilisent des disques profilés afin de réduire le frottement du siège lors de la rotation. Pour les fluides corrosifs, les disques sont revêtus ou fabriqués en acier inoxydable pour prolonger leur durée de vie.

3. Tige de valve

La tige est un axe traversant le corps de la vanne et fixé solidement au disque. Elle transmet le couple de l'actionneur ou du volant pour faire tourner le disque. La plupart des tiges sont fabriquées en acier inoxydable haute résistance pour résister à la torsion et à la corrosion. De nombreux modèles utilisent une liaison tige-disque monobloc afin d'éliminer le jeu et d'améliorer la précision du contrôle.

4. Siège / Joint d'étanchéité

Le siège crée la surface de contact étanche entre le disque et le corps de la vanne. vannes papillon à siège souple Pour une étanchéité parfaite avec des fluides propres, utilisez des sièges en élastomère comme l'EPDM ou le PTFE. Les versions à siège métallique utilisent des surfaces d'étanchéité métal sur métal et sont adaptées aux fluides à haute température, abrasifs ou à vapeur, pour lesquels les sièges en caoutchouc ne résistent pas.


5. Joints d'étanchéité et garnitures de tige

Les joints de tige empêchent les fuites de fluide le long de la tige à sa sortie du corps de vanne. Les bagues d'étanchéité ou les joints toriques constituent la barrière principale. Ils sont essentiels pour prévenir les émissions fugitives, notamment dans les applications chimiques et pétrolières et gazières.

6. Actionneur / Unité de commande

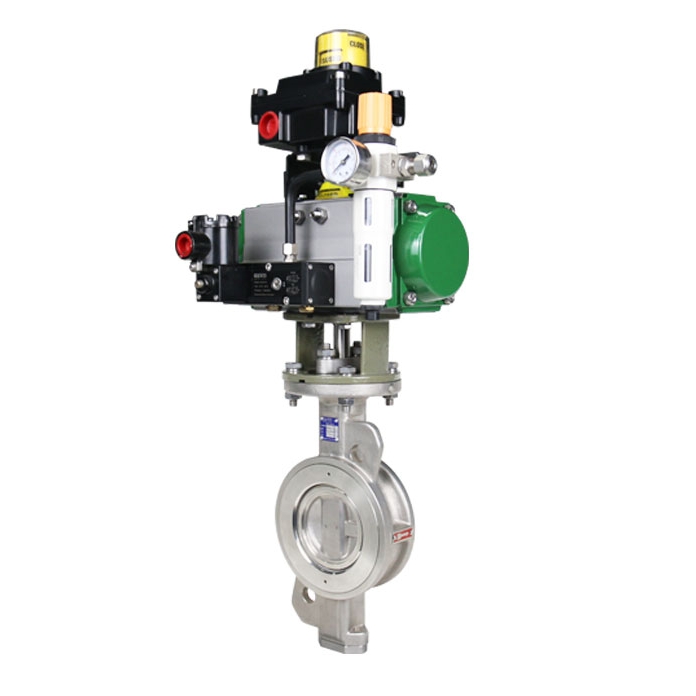

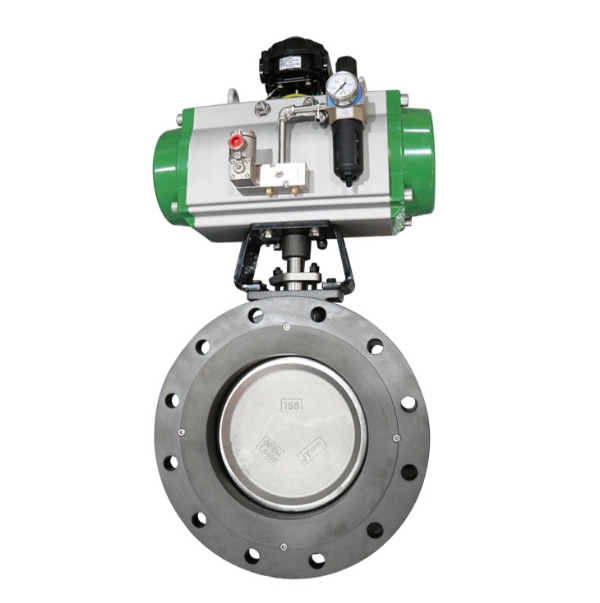

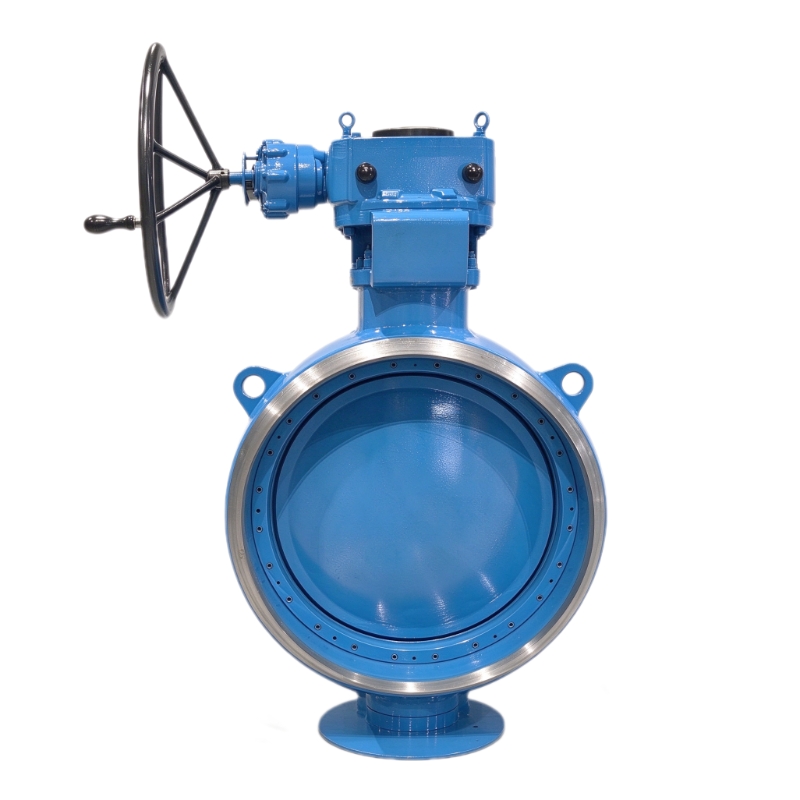

L'actionneur fournit le couple nécessaire à la rotation de la tige et du disque. Les versions manuelles utilisent une manivelle ou un levier. vannes papillon pneumatiques Utiliser de l'air comprimé pour une commande marche/arrêt rapide ou modulante. vannes papillon électriques Permettent une commande automatisée à distance et un réglage précis du débit. Des positionneurs peuvent être associés à des actionneurs modulants pour maintenir des angles de disque précis.

Comment ces composants fonctionnent ensemble

Lorsque l'actionneur actionne la tige de la vanne, le disque tourne à l'intérieur du corps. En position fermée, le disque appuie contre le siège pour bloquer le fluide. En position ouverte, le disque tourne parallèlement au flux, permettant ainsi le passage du fluide. Toutes les pièces doivent être parfaitement adaptées à la pression de service, à la température et au fluide. Un matériau inadapté, qu'il s'agisse du siège ou du disque, entraînera rapidement des fuites et une défaillance prématurée.

Gamme de vannes papillon GEKO

GEKO Valve fournit des ensembles complets de vannes papillon composés de pièces de haute qualité. Notre gamme comprend des vannes papillon à siège souple et à siège métallique, concentriques, à double et triple excentration, disponibles en versions à brides, à oreilles et à brides, avec actionneurs manuels, pneumatiques ou électriques, pour des projets industriels et municipaux dans le monde entier.
