Comment une vanne papillon contrôle-t-elle le débit d'un fluide ? Guide d'utilisation complet

Les vannes papillon sont largement reconnues comme les dispositifs de contrôle des fluides les plus économiques et les plus compacts pour les canalisations municipales et industrielles. Contrairement aux vannes à boisseau sphérique qui permettent un écoulement rectiligne ou aux vannes à guillotine conçues uniquement pour une isolation complète (ouverture ou fermeture), vannes papillon industrielles Ce système présente un mécanisme à disque rotatif unique permettant une gestion flexible des fluides. De nombreux concepteurs de systèmes et exploitants d'installations se demandent : Comment une vanne papillon contrôle-t-elle le débit d'un fluide avec précision et stabilité ? Ce guide explique le mécanisme complet de régulation du débit, les différents états de fonctionnement des vannes papillon, les différences structurelles entre les types de produits et les performances pratiques de régulation du débit dans les systèmes de tuyauterie modernes.

1. Principe de base de la commande des fluides par vannes papillon

Le principe de fonctionnement d'une vanne papillon repose sur undisque rotatif à quart de tour à 90 degrésInstallé verticalement au centre de la canalisation, le disque papillon pivote le long de la tige de la vanne pour modifier la section de passage effective à l'intérieur du tuyau. En ajustant l'angle du disque, la vanne modifie avec précision la résistance à l'écoulement, la vitesse du fluide et la pression dans la canalisation, assurant ainsi trois fonctions essentielles de régulation du débit : passage intégral, étranglement partiel et coupure complète du fluide.
Cette méthode de contrôle de débit rotatif, simple et fiable, est la raison principale pour laquelle vannes papillon à plaquettes, vannes papillon à oreillesLes vannes papillon décalées sont largement utilisées dans les canalisations d'eau, de gaz et de fluides de process à faible viscosité de grand diamètre.

2. Trois états de contrôle de flux principaux

2.1 État d'ouverture totale

Lorsque le disque pivote de 90 degrés et se trouve parallèle à la direction du fluide, la canalisation atteint son débit maximal. Bien que le disque reste à l'intérieur de la canalisation, sa structure profilée minimise la résistance à l'écoulement. Dans cet état, vanne papillon industrielle permet une transmission de fluides sans restriction, adaptée au fonctionnement à long terme des canalisations de circulation et aux scénarios d'alimentation en débit maximal.

2.2 État de régulation précise du débit

Le principal avantage des vannes papillon pour la régulation des fluides réside dans leur excellente capacité de régulation. Lorsque le disque est positionné à un angle d'ouverture compris entre 20 % et 70 %, il crée une zone de protection ajustable à l'intérieur de la canalisation. Plus cette zone est étendue, plus la résistance à l'écoulement est importante et plus le débit du fluide est faible. vannes papillon modulantes Les actionneurs électriques ou pneumatiques permettent de maintenir des angles d'ouverture stables, assurant ainsi un équilibrage de débit continu et précis, un réglage de la pression et un contrôle de la distribution des fluides pour les systèmes industriels.


2.3 État d'arrêt complet du fluide (fermeture totale)

Lorsque le disque pivote à 0 degré et est complètement perpendiculaire au flux du fluide, il épouse parfaitement le siège de la soupape pour bloquer la totalité du passage du fluide. vannes papillon à siège souple utiliser la déformation élastique du siège pour obtenir une étanchéité parfaite aux bulles et une fuite nulle pour les fluides propres, tandis que vannes papillon à siège métallique S'appuyer sur des raccords métalliques de précision pour bloquer les fluides à haute température, haute pression et abrasifs, assurant ainsi une isolation fiable des canalisations et une coupure de fluide.

3. Comment différents types de vannes papillon optimisent le contrôle du débit

Les différentes structures de vannes papillon offrent des effets de contrôle des fluides totalement différents, s'adaptant à diverses conditions de travail industrielles :

3.1 Vannes papillon concentriques pour la régulation générale du débit

Les vannes papillon concentriques, dont les centres de tige, de disque et de tuyauterie coïncident, assurent une régulation de débit de base stable et une étanchéité optimale. Elles sont idéales pour les réseaux de traitement d'eau conventionnels, les systèmes de chauffage, ventilation et climatisation (CVC) et les réseaux de protection incendie fonctionnant à température ambiante et basse pression, offrant ainsi une solution de contrôle des fluides économique et performante.

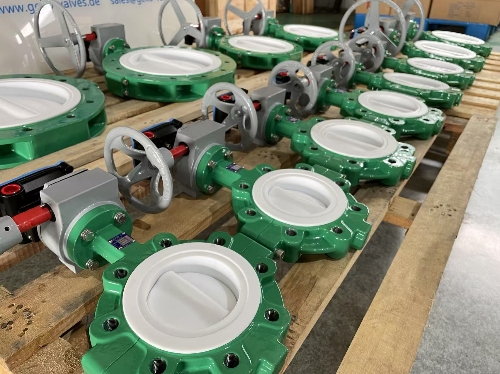

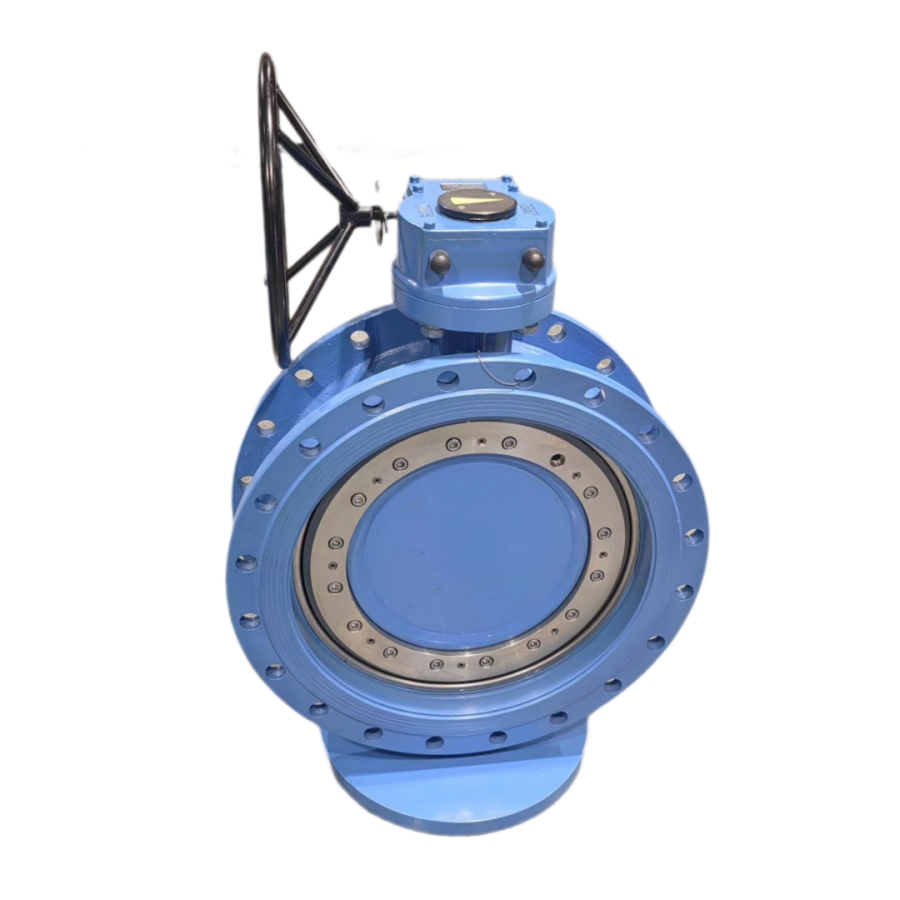

3.2 Vannes papillon à double et triple excentration pour la régulation de débit intensive

vannes papillon à triple excentration Les vannes papillon à double excentration adoptent une structure excentrée unique. Le disque évite le frottement avec le siège lors de la rotation, assurant un réglage d'angle fluide et stable même sous haute pression et haute température. vannes papillon robustes assurer un contrôle précis du débit pour la vapeur, les gaz de combustion, les produits chimiques corrosifs et les canalisations de procédés industriels à cycle élevé.

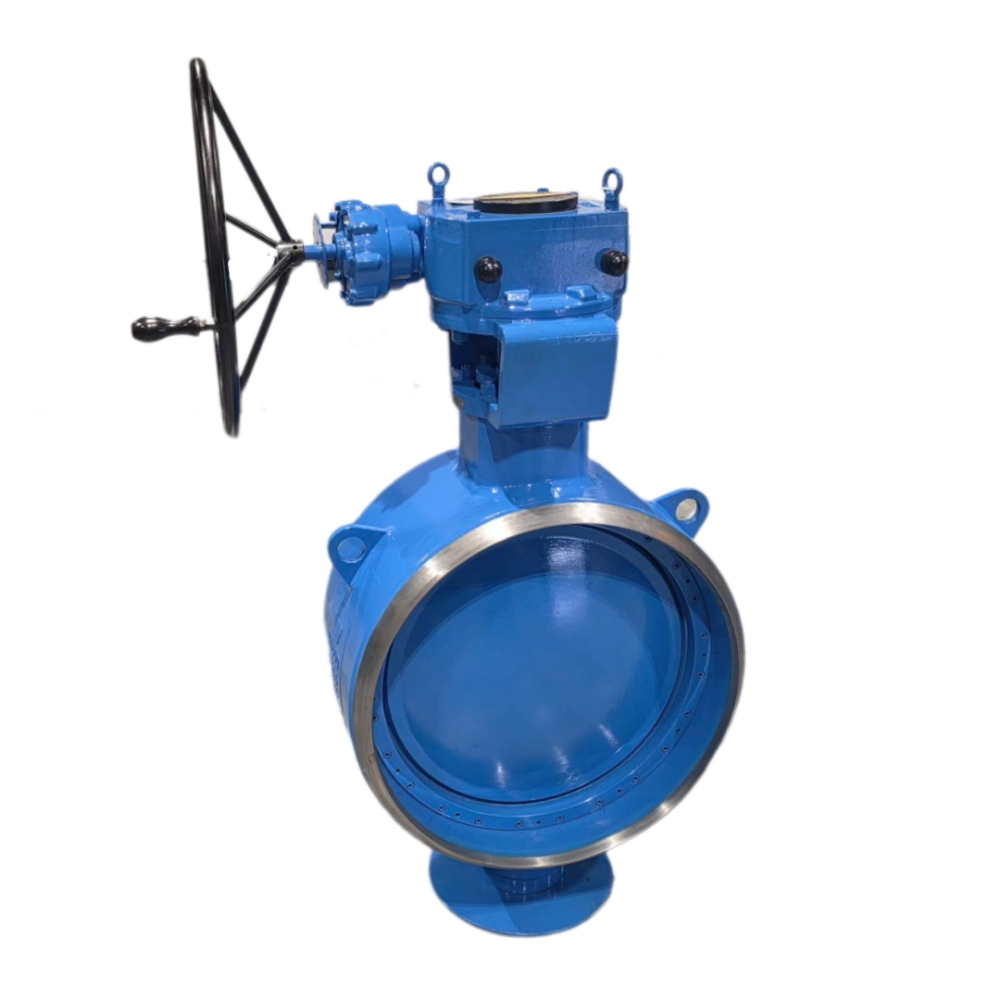

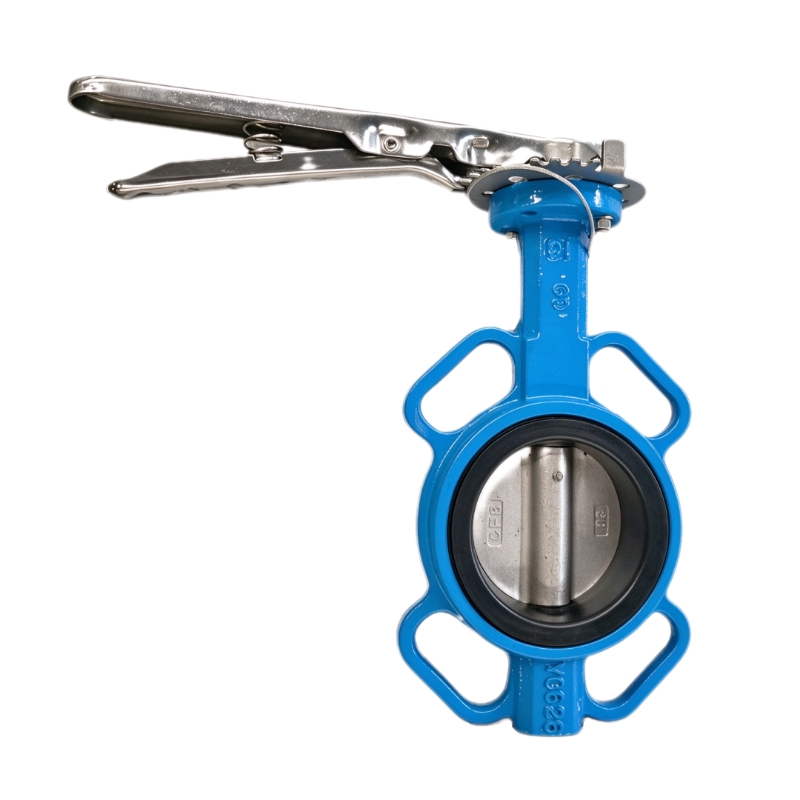

3.3 Caractéristiques des systèmes de contrôle de débit à plaquettes et à oreilles

vannes papillon à plaquettes Ils sont dotés de corps ultra-minces à faible résistance à l'écoulement, adaptés aux systèmes de canalisations compacts nécessitant un contrôle stable des débits importants. vannes papillon à oreilles Permet le démontage unilatéral des pipelines tout en maintenant la sécurité du contrôle du débit du système, facilitant ainsi la maintenance segmentée des pipelines sans affecter l'ensemble du système de fluides.

4. Comment les actionneurs contribuent à un contrôle précis des fluides

Un contrôle stable des fluides ne peut être obtenu par le seul corps de vanne ; l’actionneur détermine la précision du contrôle et le niveau d’automatisation :
  • Vannes papillon manuelles: Permet un réglage simple du débit sur site et une isolation des canalisations, adaptés aux scénarios de contrôle à basse fréquence.
  • Vannes papillon pneumatiquesDoté de positionneurs pour corriger les écarts d'angle, maintenant un débit stable malgré les fluctuations de pression dans les canalisations, idéal pour les systèmes de fluides industriels antidéflagrants.
  • Vannes papillon électriques automatisées: Prise en charge du réglage à distance du signal et du contrôle proportionnel du débit, permettant l'adaptation aux systèmes industriels intelligents pour une gestion automatique des fluides et une distribution précise du débit.

5. Principaux avantages de la commande de fluide par vanne papillon

  • Réalisez les doubles fonctions d'isolation des fluides et de régulation du débit avec un seul dispositif de vanne.
  • Adapté à la régulation de débit dans les canalisations de grand diamètre, ce système offre un faible coût et un encombrement réduit.
  • Un fonctionnement rotatif régulier assure un réglage stable du fluide sans à-coups dans la canalisation.
  • Plusieurs types de produits s'adaptent aux fluides propres, corrosifs, à haute température et abrasifs.
  • Prise en charge de la régulation intelligente des fluides, manuelle et automatique, pour les systèmes industriels modernes

6. GEKO Valve : Solutions fiables pour la régulation des fluides par vannes papillon

GEKO Valve propose une gamme complète de vannes papillon haute performance pour une régulation précise des fluides industriels. Notre gamme comprend des vannes papillon à siège souple et à siège métallique, des vannes papillon concentriques et à triple excentration, des vannes papillon à plaquette et à oreilles, ainsi que des vannes papillon automatisées manuelles, pneumatiques et électriques. Tous nos produits garantissent une régulation de débit stable, une étanchéité fiable et une longue durée de vie, offrant ainsi des solutions de régulation des fluides précises et efficaces pour le traitement de l'eau, le CVC, l'industrie chimique, les centrales énergétiques et les réseaux d'assainissement.
