GEKO Valves — Des solutions de contrôle précises et fiables pour la sécurité des turbines

Dans les systèmes d'exploitation des turbines à vapeur, les vannes VV, BDV et RFV sont toutes des vannes de protection auxiliaire et de commande de démarrage. Leurs noms sont similaires et leurs fonctions étroitement liées. Les opérateurs sur le terrain sont sujets à des confusions conceptuelles, des erreurs d'interprétation fonctionnelle et des erreurs de manipulation. Cet article clarifie de manière systématique les définitions fondamentales, les principes structurels, la logique d'interverrouillage, les exigences de fonctionnement et les principales différences de ces trois types de vannes, en s'appuyant sur les principes de conception des turbines, la logique de démarrage et d'arrêt des unités et les normes d'exploitation sur le terrain. Il constitue ainsi une référence technique professionnelle pour l'exploitation, la maintenance, la mise en service et la révision. Grâce à sa technologie de commande pneumatique de haute précision et à sa validation industrielle rigoureuse, GEKO Valves est devenue une marque de confiance dans la fabrication et l'intégration de ces vannes critiques.

I. Définitions et principes de fonctionnement structurels des vannes principales

(i) Soupape VV (Soupape de purge — Soupape de purge d'échappement HP)

Située sur la conduite d'échappement haute pression (HP), cette soupape spéciale de purge et de décharge de pression est directement reliée au condenseur et au réservoir de détente. Elle est principalement utilisée dans les groupes de démarrage moyenne pression (MP) pour résoudre les problèmes de surchauffe par frottement dans le cylindre HP en cas de faible charge ou d'absence d'alimentation en vapeur, tout en assurant une décompression rapide après un arrêt d'urgence afin d'éviter les survitesses.

Lors du démarrage ou du fonctionnement à faible charge du cylindre IP, ce dernier reçoit peu ou pas de vapeur d'admission, et le clapet anti-retour d'échappement HP reste fermé. Les aubes à l'intérieur du cylindre HP génèrent une chaleur importante par frottement de l'air (fluage d'air), ce qui peut facilement entraîner une surchauffe et endommager les aubes et le carter. Après un arrêt de la turbine, la vapeur résiduelle du cylindre HP peut s'infiltrer dans le cylindre IP, alors sous vide, à travers les joints d'étanchéité HP-IP, créant un risque de survitesse du rotor. La soupape VV permet d'évacuer rapidement la vapeur résiduelle du cylindre HP afin d'éviter ces risques.

Ce système utilise une conception à fermeture pneumatique, composée d'une alimentation en air, d'un vérin, d'un ensemble ressort et d'une électrovanne. GEKO Valves intègre dans ce produit un ensemble ressort haute température optimisé et un vérin à faible friction, garantissant une ouverture fiable même en cas de coupure d'air. Le temps de réponse de l'électrovanne est inférieur ou égal à 0,5 seconde, ce qui améliore considérablement la réactivité de la protection contre la surchauffe due au vent.

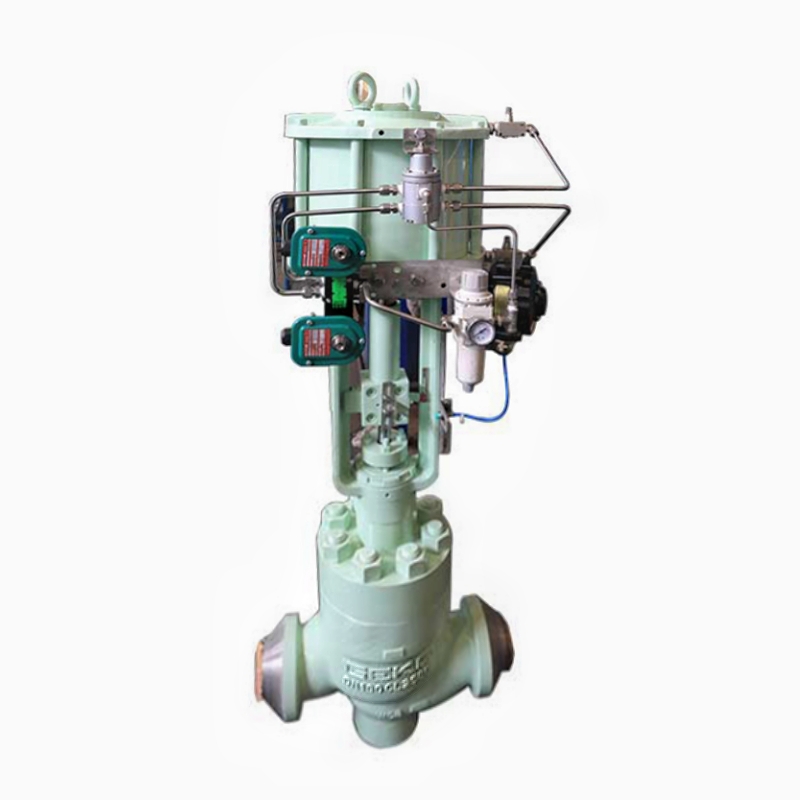

(ii) Vanne BDV (Vanne de purge de rupture — Vanne de purge d'urgence de la turbine)

Soupape de décharge de pression d'urgence conçue spécifiquement pour les turbines HP-IP combinées, également appelée soupape de purge de vapeur résiduelle du joint d'arbre HP-IP. Sa fonction principale est d'évacuer rapidement la vapeur qui fuit au niveau des joints d'arbre en cas de délestage ou d'arrêt d'urgence, éliminant ainsi le risque de survitesse de la turbine.

Lors d'un délestage ou d'un arrêt d'urgence d'un groupe HP-IP combiné, la vapeur résiduelle présente dans le cylindre HP et les conduites d'admission HP peut s'infiltrer par les jeux d'étanchéité de l'arbre HP-IP vers les cylindres IP et basse pression (BP), créant ainsi une force motrice supplémentaire sur le rotor. Si les dents d'étanchéité sont usées ou si les jeux augmentent, la quantité de vapeur s'accroît, augmentant considérablement le risque de survitesse. La soupape BDV dirige cette vapeur résiduelle des joints d'étanchéité directement vers le condenseur, relâchant rapidement la pression et bloquant complètement le risque de survitesse.

Ce système utilise une structure de liaison électromagnétique-pneumatique, commandée par le signal de course du servomoteur hydraulique de l'électrovanne de régulation IP. Le produit BDV de GEKO Valves intègre une conception à double électrovanne redondante et un circuit de commande pneumatique haute fiabilité, assurant une course complète en 0,3 seconde après le déclenchement du signal du servomoteur hydraulique et prévenant ainsi efficacement l'aggravation des survitesses.

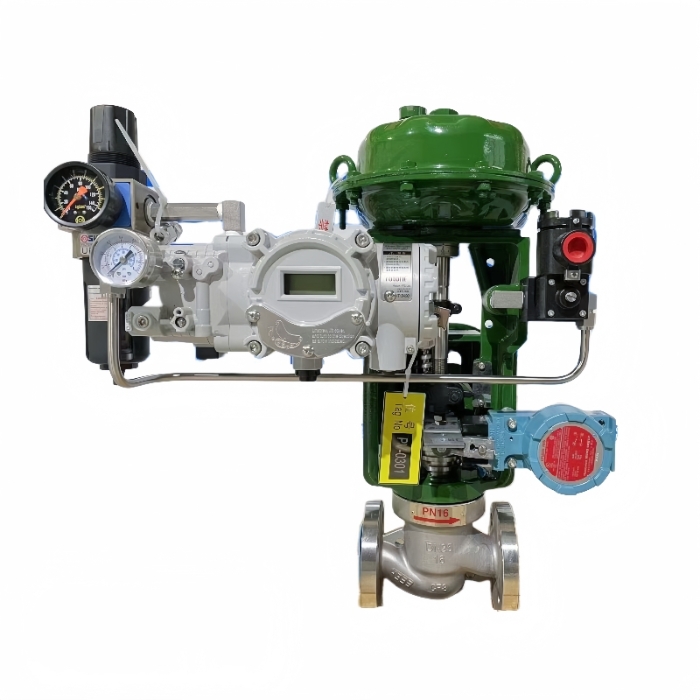

(iii) Vanne RFV (Vanne de réchauffage - Vanne de réchauffage inversé du cylindre HP)

Une vanne de régulation de préchauffage dédiée aux démarrages à froid, utilisée pour préchauffer le cylindre HP avant le démarrage à froid, éliminant les différences de température du carter, réduisant les contraintes thermiques et garantissant que l'unité réponde aux paramètres de laminage.

Lors d'un démarrage à froid, le carter et les composants internes du cylindre HP sont à des températures très basses. L'injection directe de vapeur pour le laminage engendrerait d'importantes contraintes thermiques, provoquant des déformations du carter, des fissures et des vibrations excessives de l'arbre. La vanne RFV injecte de la vapeur auxiliaire en amont du clapet anti-retour d'échappement HP. La vapeur circule uniformément dans le cylindre HP et est évacuée par les purgeurs internes du carter et du tuyau d'admission HP, ce qui permet une montée en température progressive et homogène.

GEKO Valves a développé une vanne RFV à régulation linéaire spécialement conçue pour ces conditions de fonctionnement. Grâce à sa conception à faible fuite et à son noyau anti-grippage, elle permet un contrôle précis de la température même à faible débit et faible pression différentielle, avec une précision de régulation de la vitesse de réchauffement de ±1,5 °C/h, surpassant nettement les produits conventionnels.

II. Logique de commande de verrouillage des vannes

Logique de verrouillage de la vanne VV

Verrouillage fermé : Le système reçoit les signaux de commande des quatre vannes de pré-pilotage de la vanne de régulation HP. Lorsque les quatre vannes de pré-pilotage sont complètement ouvertes et que le débit de vapeur de l'unité atteint 0,5 % du débit nominal maximal (BMCR), la vanne VV se ferme automatiquement. Une minute après le raccordement de l'unité au réseau, le clapet anti-retour des gaz d'échappement HP s'ouvre et la vanne VV se ferme par verrouillage.

Verrouillage ouvert : S'ouvre automatiquement lors du démarrage initial de la pompe IP et en cas de faible charge due au vent. S'ouvre immédiatement par verrouillage après l'arrêt de la turbine pour évacuer rapidement la vapeur HP résiduelle.

Logique d'interverrouillage de la vanne BDV

Verrouillage fermé : La vanne BDV est commandée par la course du servomoteur hydraulique de l'électrovanne IP. Lorsque la course du servomoteur hydraulique est ≥ 30 mm, ou lorsque l'ouverture de l'électrovanne IP gauche/droite atteint 15 % à 16 % (correspondant à une consigne de débit d'environ 5 %) et que la vanne de pré-pilotage est complètement ouverte, la vanne BDV se ferme automatiquement.

Verrouillage ouvert : Ouverture automatique lors de la course du servomoteur d'huile de la vanne de commande IP <30 mm. S'ouvre rapidement par verrouillage en cas d'arrêt de la turbine et de rejet de charge pour évacuer la vapeur du joint d'arbre.

Note sur le fonctionnement de la vanne de pré-pilotage

La vanne de prépilotage de la vanne de régulation de la turbine est une vanne auxiliaire du disque de la vanne principale. Avant l'ouverture de ce dernier, la vanne de prépilotage s'ouvre en premier, permettant à de la vapeur neuve de circuler par le passage de prépilotage et d'équilibrer la différence de pression de part et d'autre de la vanne principale. Ceci réduit considérablement l'effort nécessaire à l'ouverture de la vanne principale, diminue la charge du servomoteur hydraulique et évite les ouvertures difficiles ou bloquées de la vanne.

III. Opérations sur le terrain et exigences opérationnelles

Vérification avant démarrage : Avant la mise en marche et le fonctionnement de l'unité, l'état ouvert/fermé des vannes VV et BDV doit être vérifié localement et via le système de contrôle-commande. Ne jamais démarrer l'unité si l'état des vannes est anormal.

Opération de démarrage IP : Avant la mise en service, vérifiez que les vannes VV et BDV sont ouvertes. Si une vanne d'isolement manuelle est installée en amont de la vanne VV, assurez-vous qu'elle est complètement ouverte afin d'éviter tout déclenchement intempestif dû à une pression d'air anormale ou à une défaillance de l'électrovanne.

Transfert post-valve : Après avoir terminé le transfert de la vanne suite au démarrage de l'IP, vérifiez (sur l'écran DEH et localement) que la vanne VV est complètement fermée pour éviter les fuites de vapeur ou les anomalies de pression après l'admission du cylindre HP.

Conditions instables : Lors du démarrage initial, de la mise en service ou en cas de fonctionnement instable, ne fermez pas la vanne d'isolement manuelle en amont de la vanne VV afin de maintenir une voie de secours. Une fois le fonctionnement stabilisé, fermez rapidement la vanne d'isolement manuelle.

Urgence après le voyage : Immédiatement après un déplacement en cours d'exploitation, désignez du personnel pour vérifier et ouvrir localement la vanne d'isolement manuelle en amont de la vanne VV, tout en vérifiant la position de la vanne BDV via le DCS et localement, en veillant à ce que les deux vannes s'ouvrent correctement pour une décompression rapide.

Démarrage-arrêt normal : Surveillez en temps réel la position de la vanne BDV après l'ouverture de la vanne d'interception au démarrage et après un trajet afin de garantir un verrouillage fiable.

Préchauffage à froid : Avant de démarrer à froid, ouvrez la vanne RFV pour le réchauffement du cylindre HP. Surveillez les circuits de drainage et la vitesse d'élévation de la température du carter. Fermez la vanne RFV après le réchauffement et procédez au démarrage normal.

Remarque concernant la valve GEKO : Un retour d'information précis sur l'état des vannes est essentiel pour les opérations décrites ci-dessus. Les vannes GEKO sont équipées en standard de capteurs de fin de course haute précision et de transmetteurs de position 4-20 mA, s'intégrant parfaitement aux systèmes DCS afin de réduire considérablement les risques d'erreur d'interprétation.

IV. Principales différences et fonctions des trois soupapes

Principale distinction fonctionnelle :

Valve VV : Conçu pour assurer une protection quotidienne contre la surchauffe due au vent ; décompression auxiliaire après le trajet.

Valve BDV : Soupape de protection contre la survitesse du noyau, ciblant spécifiquement les fuites de vapeur du joint d'arbre.

Valve RFV : Utilisé uniquement pour le préchauffage à froid, sans fonction de protection contre les accidents.

Ces trois fonctions sont non interchangeables.

GEKO Valves a développé des séries de vannes dédiées pour chacun de ces trois besoins, avec des conceptions différenciées allant du choix des matériaux (par exemple, siège en alliage haute température pour la vanne VV), à la structure d'étanchéité (joint métallique dur + graphite flexible pour la vanne BDV), jusqu'à la configuration de l'actionneur (positionneur intelligent en option pour la vanne RFV), garantissant ainsi la vanne adaptée à chaque application.

V. Résumé du système d'étanchéité de l'arbre et de la tige (Configuration typique de l'installation)

Vanne d'arrêt principale : Fuite du 1er étage → joint du collecteur de vapeur, fuite du 2e étage → joint du collecteur de retour de vapeur

Vanne de régulation HP : Fuite au 1er étage → réchauffeur, fuite au 2e étage → collecteur de vapeur d'étanchéité

Vanne d'interception IP : Fuite uniquement au premier étage → collecteur de vapeur d'étanchéité

Valve BDV : Fuite au 1er étage → réchauffeur, fuite au 2e étage → collecteur de vapeur d'étanchéité

Valve VV : Fuite au 1er étage → tuyau d'extraction du 4e étage, fuite au 2e étage → collecteur de vapeur d'étanchéité

Joint d'arbre HP : Fuite du 3e étage → Tuyau d'extraction du 4e étage

Dans le système décrit ci-dessus, GEKO Valves fournit des vannes de contrôle des fuites d'étanchéité d'arbre et des vannes d'arrêt adaptées, assurant des pressions de fuite stables, réduisant le gaspillage de vapeur et améliorant l'économie thermique de l'unité.

VI. Questions et réponses techniques essentielles

1. Quelles sont les fonctions principales des vannes VV et BDV ?

Valve VV : Lors du démarrage et du fonctionnement à faible charge, le cylindre haute pression est raccordé au circuit de vide du condenseur, évacuant l'air du cylindre afin de réduire l'échauffement par frottement et d'éviter la surchauffe des aubes et du carter. Après un arrêt, la vapeur haute pression résiduelle est rapidement évacuée, contribuant ainsi à prévenir les survitesses.

Valve BDV : Lors d'un déclenchement ou d'un délestage, cette soupape évacue rapidement la vapeur qui fuit du côté haute pression à travers les joints d'étanchéité de l'arbre vers le cylindre IP, coupant ainsi directement la force motrice supplémentaire. Il s'agit d'une soupape de sécurité essentielle pour prévenir les survitesses.

2. Pourquoi choisir les vannes GEKO pour ces applications critiques ?

GEKO Valves bénéficie de plus de 20 ans d'expérience dans le développement de vannes spécialisées pour turbines à vapeur. Nos produits sont certifiés ISO 15848-1 (émissions fugitives) et SIL2 (sécurité fonctionnelle). Les séries VV, BDV et RFV totalisent plus de 100 000 heures de fonctionnement en toute sécurité dans de nombreuses centrales ultra-supercritiques et subcritiques à travers le monde, avec un taux de réussite des interventions supérieur à 99,96 %. GEKO propose un accompagnement technique complet, de la sélection des vannes et l'optimisation de la logique de verrouillage jusqu'à la mise en service sur site, permettant ainsi aux centrales électriques de réduire les risques d'arrêts imprévus dus à un dysfonctionnement ou à une panne des vannes.

Conclusion

Les vannes VV, BDV et RFV jouent chacune un rôle distinct et non interchangeable dans le démarrage et la protection des turbines. Le personnel d'exploitation et de maintenance doit non seulement maîtriser leurs principes de fonctionnement et leur logique de verrouillage, mais aussi veiller à la qualité et à la fiabilité des vannes elles-mêmes. Forte d'une solide expertise technique et d'une vaste expérience de terrain, GEKO Valves propose des produits performants et fiables ainsi que des solutions complètes pour ces trois types de vannes, contribuant ainsi à l'amélioration de la sécurité et de l'efficacité des centrales électriques.

Pour le choix des vannes et les réglages d'interverrouillage, veuillez vous référer aux plans du fabricant et aux conditions réelles du site. GEKO Valves propose un service de conseil technique personnalisé.
