Choisir une vanne à bille en toute simplicité : types, applications et conseils

Les vannes à boisseau sphérique sont les composants de contrôle des fluides les plus polyvalents et les plus utilisés dans les systèmes de tuyauterie industrielle. Reconnues pour leur ouverture rapide en un quart de tour, leur étanchéité parfaite, leur conception compacte et leur longue durée de vie, elles remplacent les vannes à guillotine et à soupape traditionnelles dans la plupart des canalisations de process. Cependant, face à la multitude de types de vannes à boisseau sphérique et à la diversité des conditions de fonctionnement, de nombreux ingénieurs peinent à choisir le modèle adapté, ce qui peut entraîner des fuites, des pertes de charge importantes, le blocage des actionneurs ou une durée de vie réduite. Ce guide simplifie la sélection des vannes à boisseau sphérique industrielles en classant les principaux types, en les adaptant aux applications industrielles et en proposant des conseils pratiques pour les débutants comme pour les équipes d'approvisionnement professionnelles.

1. Types courants de vannes à bille industrielles

Les vannes à bille peuvent être classées selon leur conception structurelle, leur diamètre d'alésage, leur système d'étanchéité et leur mode d'actionnement. Chaque type possède des scénarios d'application et des limites de performance spécifiques.

• 1.1 Vanne à bille flottante et vanne à bille montée sur tourillon

Les vannes à bille flottante sont dotées d'une bille mobile, ce qui leur confère une conception simple et un coût avantageux. Sous une pression moyenne, la bille flotte et s'appuie fermement contre le siège aval pour assurer l'étanchéité. Ce type de vanne est idéal pour les canalisations conventionnelles de petit diamètre, basse et moyenne pression, pour l'isolation générale et la régulation du débit.

Les vannes à boisseau sphérique à tourillon sont dotées de supports fixes à tourillon supérieur et inférieur. Le verrouillage du boisseau réduit considérablement le couple de manœuvre et le frottement au siège. Elles s'adaptent efficacement aux conditions de fonctionnement cycliques de grande taille, haute pression et haute fréquence, et constituent la vanne à boisseau sphérique de référence pour les pipelines à usage intensif dans les secteurs du pétrole et du gaz, de la pétrochimie et du transport longue distance.

• 1.2 Vanne à bille à passage intégral et vanne à bille à passage réduit

Les vannes à boisseau sphérique à passage intégral possèdent un alésage intérieur correspondant au diamètre du tuyau, ce qui garantit une résistance à l'écoulement quasi nulle et une perte de charge extrêmement faible. Elles facilitent le nettoyage des pipelines par raclage et sont largement utilisées dans les canalisations de transport à haut débit et les systèmes exigeant une perte d'énergie minimale.

Les vannes à boisseau sphérique à passage réduit sont dotées d'un alésage profilé plus petit. Plus légères et moins coûteuses à fabriquer, elles répondent aux exigences d'isolation quotidiennes de la plupart des canalisations conventionnelles et permettent aux entreprises de réaliser des économies sur leurs investissements, sans être soumises à des exigences strictes de faible perte de charge.

• 1.3 Vanne à bille à siège métallique et vanne à bille à siège souple

Les vannes à bille à siège souple utilisent des joints souples en PTFE ou en polymère pour garantir une étanchéité parfaite à température ambiante. Elles conviennent à l'eau claire, à l'air, aux gaz et aux fluides chimiques conventionnels non abrasifs, et offrent une excellente stabilité d'étanchéité ainsi qu'un faible couple de manœuvre.

Les vannes à bille à siège métallique sont dotées de surfaces d'étanchéité en alliage dur, offrant une résistance élevée aux hautes températures, aux hautes pressions et à l'abrasion. Elles supportent les boues abrasives, les cycles thermiques et les milieux corrosifs à haute température, résolvant ainsi les problèmes de vieillissement et de défaillance des joints souples dans les environnements industriels difficiles.

• 1.4 Vannes à bille manuelles et motorisées

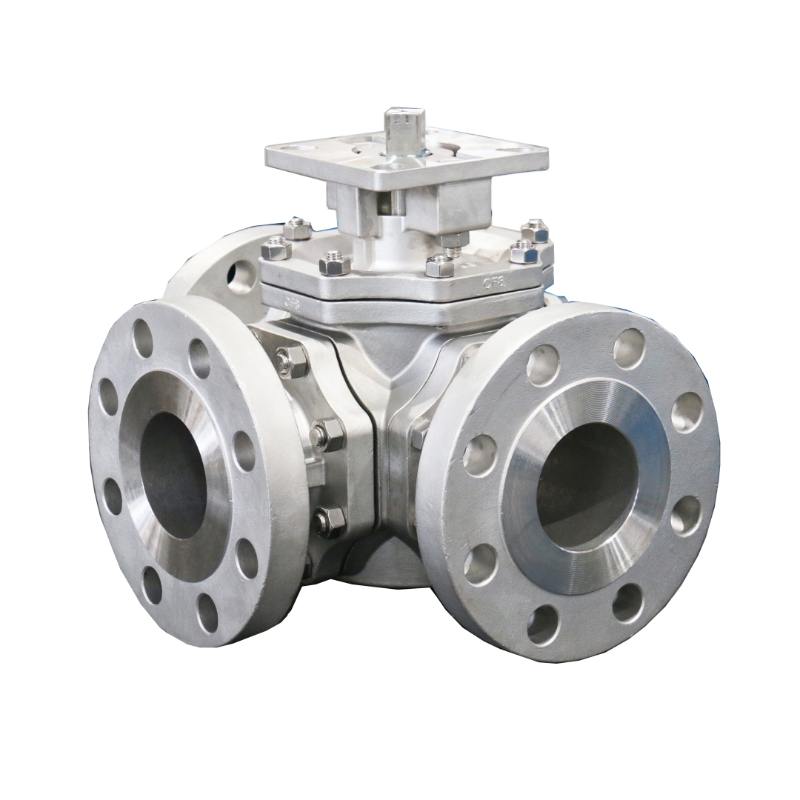

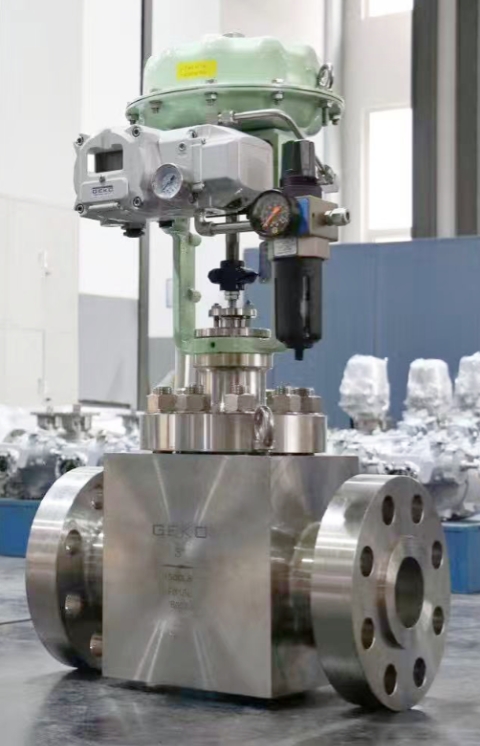

Selon leur mode de fonctionnement, les vannes à boisseau sphérique se divisent en deux catégories : manuelles et automatisées. Les vannes manuelles sont simples et économiques pour les canalisations fonctionnant à basse fréquence. Pour les systèmes industriels intelligents, les vannes à boisseau sphérique à commande pneumatique et électrique sont les plus courantes. Les vannes pneumatiques offrent une commutation rapide et une protection antidéflagrante pour les environnements de travail dangereux, tandis que les vannes électriques permettent une commande à distance et une régulation précise du débit, et sont compatibles avec les systèmes PLC et SCADA.

2. Applications industrielles typiques des vannes à bille

Les différents types de vannes à boisseau sphérique correspondent à des applications industrielles spécifiques. Choisir les vannes adaptées aux caractéristiques du secteur est essentiel pour une sélection correcte.

- Traitement de l'eau et CVC : Les vannes à bille flottantes à siège souple et les vannes à bille à passage réduit sont préférées pour les canalisations d'alimentation en eau, d'évacuation et de circulation de climatisation centrale, dans un souci de rentabilité et d'étanchéité stable.

- Industrie chimique et pétrochimique : les milieux corrosifs et les procédés à haute température nécessitent des vannes à bille à siège métallique et des vannes à bille à revêtement anticorrosion ; les pipelines de transmission à haute pression utilisent des vannes à bille montées sur tourillon.

- Pipelines de pétrole et de gaz : Les vannes à boisseau sphérique à passage intégral et les vannes à boisseau sphérique à tourillon robustes sont largement utilisées pour assurer le transport sans obstruction du fluide et faciliter la maintenance par raclage des pipelines.

- Énergie et métallurgie : La vapeur à haute température, les scories et les fluides abrasifs nécessitent des vannes à bille à siège métallique résistantes à l’usure pour résister aux conditions de travail difficiles et prolonger leur durée de vie.

- Usine automatisée intelligente : les vannes à bille à commande pneumatique et électrique permettent une commutation automatique et une surveillance à distance, adaptées aux systèmes de production par lots et en continu.

3. Conseils pratiques pour le choix d'une vanne à bille (adaptés aux débutants)

Simplifiez le processus de sélection grâce à ces règles fondamentales pour éviter la plupart des erreurs d'ingénierie :

- Vérifier au préalable les conditions de fonctionnement : préciser le type de fluide, la température, la pression et la fréquence de fonctionnement. Pour les fluides à haute température et à forte abrasion, choisir des sièges métalliques ; pour les fluides à température normale, privilégier les sièges souples.

- Choisir la structure en fonction de la pression et de la taille : les petites tailles et les basses pressions utilisent une structure à bille flottante ; les grandes tailles et les hautes pressions nécessitent le choix d’une vanne à bille montée sur tourillon.

- Adapter le type de passage aux besoins de débit : pour un débit élevé, une faible perte de charge et des exigences de raclage, choisir une vanne à boisseau sphérique à passage intégral ; pour une isolation générale, choisir un passage réduit afin de réduire les coûts.

- Configurer de manière raisonnable le mode d'actionnement : les environnements dangereux antidéflagrants privilégient l'actionnement pneumatique ; les scénarios de commande intelligente à distance choisissent l'actionnement électrique.

- Vérifier la capacité de débit et le couple : effectuer un calcul précis du Cv de la vanne à bille et une correspondance du couple de l'actionneur de la vanne à bille pour éviter le blocage, la commutation incomplète ou l'insuffisance de débit.

4. Comment éviter les erreurs de sélection courantes

La plupart des défaillances de vannes sont dues à un mauvais choix plutôt qu'à des problèmes de qualité du produit. Évitez ces erreurs courantes :

Ne vous fiez pas uniquement au diamètre nominal des tuyaux pour choisir les modèles ; un coefficient de débit (Cv) insuffisant entraînera des goulots d’étranglement et une chute de pression excessive au niveau des vannes à boisseau sphérique industrielles. N’utilisez pas de vannes à boisseau sphérique à siège souple pour les fluides abrasifs à haute température, car cela provoquera un vieillissement rapide des joints et des fuites. N’utilisez pas d’actionneurs à faible couple pour les canalisations à forte différence de pression, car cela perturbera le fonctionnement des vannes. Pour les canalisations de transport longue distance et les canalisations nécessitant une maintenance fréquente, évitez les vannes à boisseau sphérique à passage réduit qui ne permettent pas le nettoyage par racleur.

5. GEKO Valve : Solutions fiables pour vannes à bille

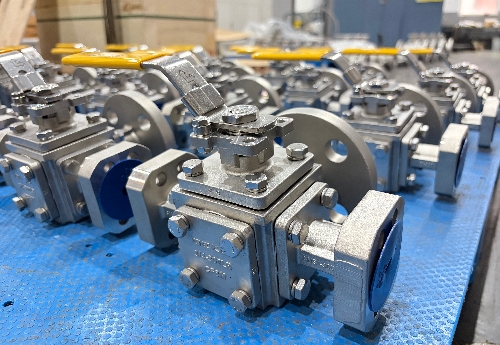

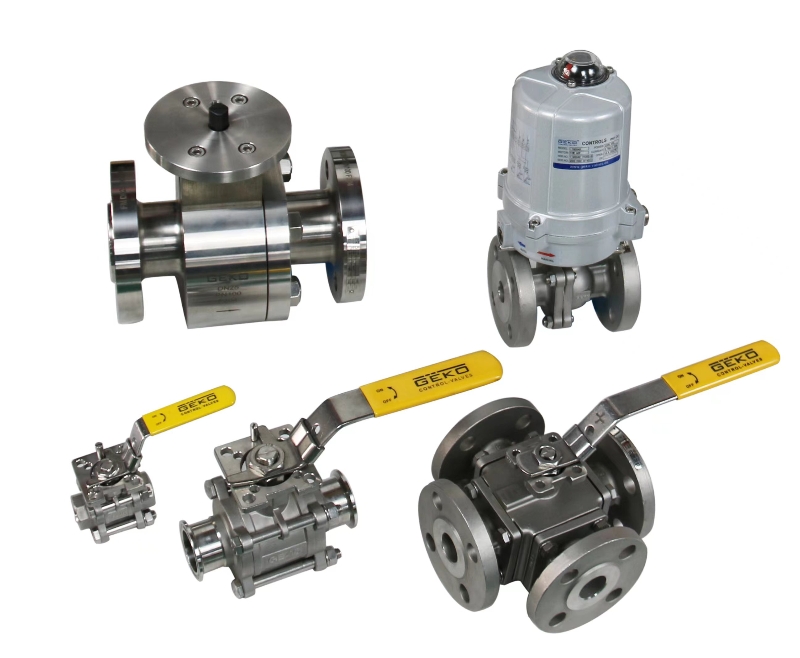

GEKO Valve propose une gamme complète de vannes à boisseau sphérique industrielles, standardisées et sur mesure, incluant des vannes à boisseau sphérique flottantes, à tourillon, à passage intégral et réduit, à siège métallique et des ensembles de vannes à boisseau sphérique à actionnement pneumatique/électrique. Nous assurons un service professionnel de calcul du coefficient de débit (Cv) et d'adaptation du couple des actionneurs, permettant un contrôle rigoureux des pertes de charge dans les canalisations et garantissant un fonctionnement stable des vannes, même dans des conditions de travail complexes. Nos produits sont utilisés dans les secteurs du traitement de l'eau, de la chimie, du pétrole et du gaz, de l'énergie et de l'automatisation industrielle à l'échelle mondiale, et se distinguent par leur qualité constante et leurs faibles coûts de maintenance.
