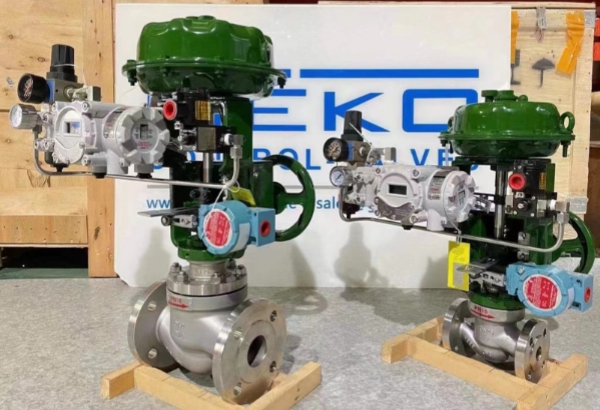

Classe de fuite et plage de fonctionnement des vannes de régulation : les « limites » de leurs performances

Si la valeur Cv détermine la quantité de travail que la vanne peut effectuer, alors la classe de fuite (Classe de fuite) et la portée (portée) déterminer la « qualité du travail » effectué par la vanne.

       Classe de fuite La limite inférieure de performance correspond à la capacité de fermeture maximale de la vanne.

       portée La limite supérieure de performance correspond à la plage de réglage maximale de la vanne.

De nombreux incidents sur le terrain ne surviennent pas parce que la vanne ne peut pas laisser passer le flux, mais parce que la vanne ne peut pas se fermer correctement (provoquant des fuites de gaz à haute pression, du gaspillage de matériaux) ou ne peut pas s'ajuster correctement (provoquant une instabilité à faible débit et une saturation à débit élevé).

Dans cet article, nous expliquerons ces deux indicateurs clés qui déterminent le « niveau » de performance d'une vanne.

01 Cours sur les fuites : L'art de fermer la vanne

Il n'existe pas de fuite absolument nulle dans le monde. Même les atomes métalliques présentent des espaces entre eux.

La norme industrielle suivie est ANSI/FCI 70-2 (correspondant à la norme CEI 60534-4). Cette norme divise les fuites en 6 classes.

Voici une explication détaillée des classes couramment utilisées :

Classe IV : La norme pour les joints métalliques rigides

• Définition: Les fuites ne dépassent pas 0,01 % de la valeur Cv nominale.
• Application: La plupart des vannes à simple siège et des vannes à cage ordinaires.
• Compréhension intuitive : Pour une valve avec un Cv=100, une petite fuite peut ne pas être audible à l'oreille humaine, mais des instruments peuvent la détecter.

Classe V : Une étape difficile à franchir

• Définition: Fuite extrêmement faible, avec une formule de calcul complexe (dépendant de la différence de pression et de la taille de l'orifice), environ 1/100 de la classe IV.
• Application: Situations exigeant une étanchéité métallique extrêmement élevée, nécessitant généralement un meulage précis du siège et du disque de soupape.

Classe VI : Le monde des joints souples

• Définition: Joint étanche à bulles
• Méthode de test : On insuffle de l'air à travers le dispositif et on compte le nombre de bulles qui s'échappent par minute. Par exemple, une valve de 2,5 cm (1 pouce) ne devrait pas laisser passer plus d'une bulle par minute.
• Matériel: Cela ne peut être réalisé qu'avec des matériaux souples tels que le PTFE (Téflon) ou le caoutchouc.
• Limites: Les joints souples ne sont pas performants à haute température (généralement) < 230°C).

💡 Piège de la sélection :

N'optez pas aveuglément pour la classe VI. Si vous travaillez avec de la vapeur à haute température et haute pression et exigez la classe VI, les fabricants ne pourront fournir que des structures métalliques spéciales onéreuses, entraînant une flambée des coûts et une durée de vie incertaine. En général, la classe IV est suffisante pour les vannes de régulation.

02 Portée : Idéal vs Réalité

Portabilité, également connue sous le nom de Taux de réduction, est défini comme :

Le rapport entre le débit maximal contrôlable et le débit minimal contrôlable de la vanne.

• Vannes linéaires : Théoriquement, la plage de mesure est d'environ 30:1.
• Vannes à pourcentage égal : En théorie, la plage de mesure est d'environ 50:1, voire 100:1.

Pourquoi le ratio « 100:1 » indiqué sur les échantillons est trompeur :

La plage de variation indiquée sur les échantillons est appelée Portabilité inhérente.

Mais sur le terrain, nous avons affaire à Portée installée.

Souvenez-vous du autorité de vanne, S?

La résistance de la tuyauterie « absorbera » la différence de pression de la vanne

• S = 1 (Idéal) : La portée installée est égale à la portée inhérente.
• S = 0,1 (courant) : Une vanne conçue pour un rapport de 50:1 peut n'avoir qu'une plage de fonctionnement réelle installée de 5:1 !

Qu'est-ce que cela signifie?

Cela signifie que lorsque le débit chute à 20 %, la vanne peut déjà être proche de sa position fermée, devenant ainsi instable.

✅ Règle d'ingénierie :

Ne vous fiez pas aveuglément aux données d'échantillon. Dans les systèmes présentant de faibles valeurs S, la plage de débit installée doit être calculée. Si la plage de débit réelle est large (par exemple, débit minimal au démarrage, débit maximal en fonctionnement normal), une seule vanne peut ne pas suffire.gamme diviséeUne solution utilisant plusieurs vannes en parallèle pourrait être nécessaire.
