Types et applications des vannes GNL : Comprendre l’importance des vannes GEKO dans les systèmes GNL

Dans le domaine de GNL (Gaz Naturel Liquéfié)Dans les systèmes GNL, le choix et l'utilisation de vannes adaptées sont essentiels pour garantir la sécurité, l'efficacité et la fiabilité. Les vannes sont largement utilisées à différentes étapes, du stockage au transport. Parmi les marques les plus réputées en matière de vannes pour GNL, GEKO se distingue par son innovation et ses exigences de haute performance, offrant des solutions optimales pour toutes les applications GNL. Nous allons explorer ci-dessous plusieurs types de vannes clés utilisés dans les systèmes GNL et mettre en lumière la contribution de GEKO à l'industrie.

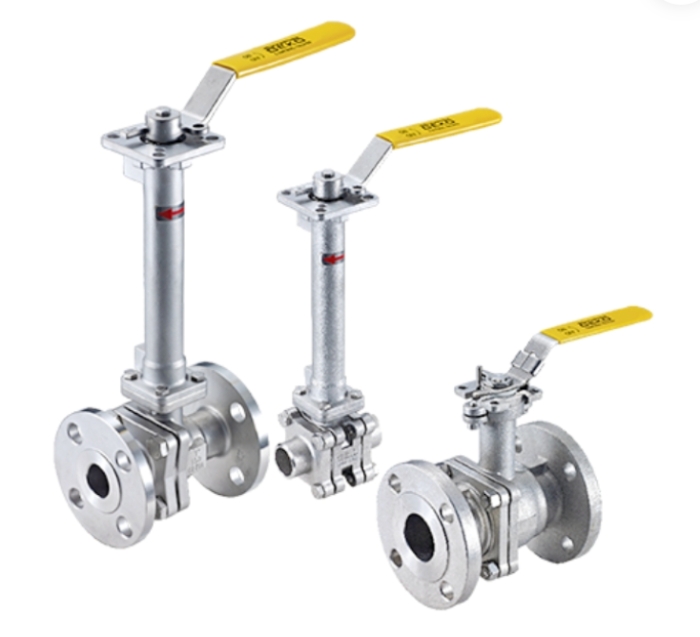

1. Vannes à bille pour GNL à très basse température

Les vannes à bille pour GNL à très basse température sont les plus répandues et les plus nombreuses dans les systèmes de GNL. Elles sont conçues pour résister aux températures et pressions extrêmes rencontrées lors du stockage et du transport du GNL.

Caractéristiques structurelles :

• Chapeau de soupape à col long : Configuration standard pour une utilisation et un entretien facilités.
• Tige de soupape anti-éclatement : assure un verrouillage sûr de la tige de soupape même sous pression interne, empêchant ainsi tout risque d’éclatement.
• Fonctionnalité de double blocage et de purge : permet de purger le GNL de la chambre de la vanne pendant la fermeture, empêchant ainsi une accumulation anormale de pression due à la vaporisation induite par la chaleur.
• Conception spéciale du siège : généralement des joints métal sur métal ou des joints souples avec des structures de compensation élastiques, conçus pour s’adapter au retrait à basse température.

Applications :

• Entrées et sorties des réservoirs de stockage de GNL
• Connexions du bras de chargement
• Systèmes de traitement des gaz d'évaporation (BOG)
• unités de réduction de pression et vaporisateurs

Conçues pour résister aux températures extrêmes et garantir un fonctionnement sans faille, les vannes GEKO excellent dans ces applications critiques. Grâce aux matériaux de pointe et aux technologies d'étanchéité innovantes de GEKO, ces vannes assurent le bon fonctionnement et la sécurité des installations de GNL.

2. Vannes à globe GNL à très basse température

Utilisées pour un contrôle précis du débit ou pour des applications nécessitant une étanchéité parfaite, les vannes à globe GNL sont essentielles à la régulation du débit de GNL dans les pipelines et les systèmes exigeant une grande fiabilité.

Caractéristiques structurelles :

• Corps de vanne coudé ou en Y : Faible résistance à l’écoulement et évacuation facile pour éviter la rétention du fluide.
• Chapeau de soupape à disque : Conçu pour mieux résister aux contraintes dues aux fluctuations de température.
• Joint à soufflet : un élément essentiel qui crée une barrière métallique, éliminant ainsi le risque de fuite à basse température.

Applications :

• Systèmes de contrôle de flux (par exemple, systèmes d'extraction d'échantillons)
• Applications exigeant une étanchéité optimale dans les zones dangereuses
• Entrée/sortie des compresseurs BOG
• canalisations de gaz ou d'azote pour instruments

Grâce à l'expertise de GEKO, ces vannes sont conçues pour résister aux pressions et températures difficiles des systèmes de GNL, garantissant un fonctionnement stable et sans fuite.

3. Vannes à guillotine pour GNL à très basse température

Les vannes à guillotine sont utilisées dans les grands pipelines de GNL où un passage intégral et une faible résistance à l'écoulement sont nécessaires pour une fermeture complète.

Caractéristiques structurelles :

• Conception à coin rigide ou à obturateur élastique : conçue pour s’adapter aux différents taux de retrait du corps et de l’obturateur de la vanne à basse température.
• Conception à passage intégral : minimise la résistance à l’écoulement, permettant aux dispositifs de raclage (nettoyage) de passer facilement.

Applications :

• Principaux gazoducs nécessitant des opérations à pleine puissance
• Grandes conduites d'entrée/sortie dans les stations de réception de GNL ou les usines de liquéfaction

Les vannes à guillotine de GEKO offrent une grande durabilité et des capacités d'étanchéité supérieures, ce qui en fait le choix idéal pour les applications critiques de pipelines de GNL où un débit maximal est requis.

4. Soupapes de sécurité et de décharge pour GNL à très basse température

Ces vannes sont des dispositifs de sécurité essentiels qui protègent les équipements et les pipelines de GNL contre les dommages causés par la surpression.

Caractéristiques structurelles :

• Conçu pour les écoulements en phase gaz-liquide : assure une ventilation sûre dans des conditions d'écoulement variables.
• Isolation de la chambre du ressort : empêche le ressort d'être affecté par les milieux à basse température.
• Étanchéité fiable : assure une ouverture précise à la pression définie et une fermeture étanche après remise en place.

Applications :

• Réservoirs de GNL (soupapes de sécurité principales et de secours)
• Protection contre la surpression pour les pipelines de GNL et les réservoirs sous pression
• Systèmes BOG

Les soupapes de sécurité GEKO offrent une fiabilité et une précision exceptionnelles, assurant la sécurité et le bon fonctionnement des systèmes GNL, même dans des conditions de pression extrêmes.

5. Clapets anti-retour pour GNL à très basse température

Les clapets anti-retour empêchent le reflux du fluide, assurant ainsi la protection des équipements clés des systèmes GNL.

Caractéristiques structurelles :

• Conception de type oscillant ou élévateur : assure une réponse rapide même à faible débit.
• Étanchéité fiable : empêche les fuites dues à la contre-pression.

Applications :

• Sorties de pompe à GNL pour empêcher le reflux lors de l'arrêt de la pompe
• Entrées/sorties du compresseur
• Canalisations où des conditions de reflux peuvent se produire

Les clapets anti-retour GEKO sont fabriqués avec des matériaux de haute qualité qui garantissent durabilité et performance efficace, notamment pour empêcher le reflux dans les systèmes de GNL.

6. Autres vannes spéciales pour GNL

Vannes papillon basse température : Utilisé pour la régulation ou l'arrêt de grands diamètres et de faibles pertes de charge, comme dans les canalisations de ventilation et de gaz de combustion.

Vannes à pointeau : Utilisé pour un contrôle de débit très précis dans les applications nécessitant de faibles débits, telles que les lignes de pression d'instruments ou les systèmes d'échantillonnage.
