Vanne papillon sans fuite

 Les vannes papillon sont des composants indispensables de régulation de débit à quart de tour, largement utilisés dans les réseaux de canalisations municipaux et industriels. Pour bien les sélectionner, les utiliser et les entretenir, il est essentiel de bien comprendre leur fonctionnement. principes de fonctionnementContrairement aux vannes à boisseau sphérique, qui reposent sur la rotation d'une sphère, ou aux vannes à guillotine à levage vertical, les vannes papillon utilisent un mécanisme de rotation à disque unique. Cet article explique en détail le principe de fonctionnement, la logique structurelle, le principe d'étanchéité, le principe de régulation et les différences de fonctionnement des différents types de vannes papillon, offrant ainsi un support technique spécialisé pour la conception de canalisations industrielles et l'application des vannes. 1. Principe de fonctionnement de base des vannes papillonLe principe de fonctionnement fondamental d'une vanne papillon repose sur mouvement de rotation d'un quart de tour à 90 degrés Le disque interne est actionné par la tige de la vanne qui le fait pivoter horizontalement de 0° à 90°, permettant ainsi la commutation et le réglage du débit dans la conduite. L'ensemble du processus est simple, efficace et rapide, sans structure de transmission mécanique complexe. État totalement ouvert (90°)Lorsque le disque tourne parallèlement au sens d'écoulement du fluide, le canal d'écoulement est complètement ouvert. Le fluide traverse le corps de la vanne avec une résistance minimale, garantissant ainsi un débit élevé dans la canalisation.État totalement fermé (0°)Lorsque le disque tourne perpendiculairement à la direction du fluide, sa surface épouse parfaitement le siège de la soupape. Le canal d'écoulement est alors complètement obstrué, assurant ainsi une isolation fiable de la canalisation et une coupure de fluide.État d'étranglement (1°–89°)Le disque peut rester à n'importe quel angle intermédiaire. En modifiant la zone de recouvrement entre le disque et le canal d'écoulement, la vanne contrôle précisément le débit, la vitesse du fluide et la pression dans la conduite, assurant ainsi une régulation stable. 2. Principe de fonctionnement structurel : Comment les composants principaux fonctionnent en synergieLe fonctionnement stable des vannes papillon repose sur le travail coordonné de plusieurs composants essentiels. Chaque élément possède un principe de fonctionnement indépendant et forme un système complet de contrôle des fluides :Principe de transmission par tige de soupapeEn tant qu'élément central de transmission du couple, la tige de la vanne relie l'actionneur au disque. Elle convertit le couple de rotation manuel, pneumatique ou électrique en puissance de rotation du disque, assurant ainsi une commutation angulaire synchrone et précise.Principe de contrôle du flux du disqueLe disque profilé est l'élément d'exécution du contrôle des fluides. Son angle de rotation modifie directement la section transversale du flux, permettant un réglage linéaire du débit et de la pression dans la canalisation.Principe de positionnement du corps de vanneLe corps de la vanne assure une fixation stable et une protection contre la pression. Il fixe la position de la tige et du siège, garantissant ainsi un ajustement précis du disque lors de la fermeture et évitant tout écart de position susceptible d'affecter l'étanchéité.3. Principe de fonctionnement et d'étanchéité des vannes papillonL'étanchéité des vannes papillon détermine leur fiabilité d'arrêt. Selon leur structure, on distingue deux principes de fonctionnement : l'étanchéité souple et l'étanchéité rigide métallique, adaptés aux différentes conditions industrielles. 3.1 Principe d'étanchéité Soft SealLes vannes papillon à siège souple utilisent des matériaux élastiques tels que l'EPDM, le NBR et le Viton comme sièges d'étanchéité. Lorsque la vanne est fermée, le disque comprime le siège élastique, produisant une microdéformation et comblant ainsi le faible espace entre le disque et le siège. Ce principe d'étanchéité par compression élastique permetétanchéité parfaite, aucune fuite., convient aux fluides propres à température normale et à basse pression tels que l'eau et l'air.3.2 Principe d'étanchéité des joints métalliques rigidesLes vannes papillon à siège métallique utilisent des joints d'étanchéité métal-métal avec traitement de surface par revêtement dur en alliage. Grâce à un usinage de précision et un rodage de haute précision, le disque et le siège métalliques assurent un ajustement rigide et étanche. Ce principe d'étanchéité par compression mécanique est insensible aux hautes températures et à la corrosion du fluide, garantissant une étanchéité stable même dans des conditions de fonctionnement extrêmes (haute température, haute pression et environnement abrasif).4. Différences de principe de fonctionnement : vannes papillon concentriques et excentréesLes vannes papillon concentriques et excentrées présentent des différences essentielles dans leur logique de fonctionnement, ce qui influe directement sur leur durée de vie et leur résistance à la pression :4.1 Principe de fonctionnement de la vanne papillon concentriqueLe centre de la tige, le centre du disque et le centre de la canalisation coïncident parfaitement. Lors de la rotation, le disque frotte en continu contre la surface du siège. La structure est simple et économique, adaptée aux applications classiques à basse pression et température ambiante, avec une faible fréquence de commutation.4.2 Principe de fonctionnement des vannes papillon à double et triple excentrationGrâce à une conception structurelle décalée unique, le disque se sépare automatiquement de la surface du siège lors de la phase initiale de rotation et n'entre en contact avec le siège qu'au moment de la fermeture finale. principe de rotation sans frottement Élimine l'usure du siège, améliore considérablement la résistance à la pression et aux hautes températures, et convient aux conditions de travail industrielles intensives avec des commutations fréquentes.5. Principe de fonctionnement des vannes papillon automatiséesDifférents modes d'actionnement offrent une logique de commande de fonctionnement diversifiée pour les vannes papillon, répondant aux besoins de commande industrielle manuelle et automatique :Principe de fonctionnement manuel: Entraîner l'engrenage ou la tige par l'intermédiaire d'un levier ou d'une manivelle, générer un couple artificiel pour contrôler la rotation du disque, applicable aux opérations sur site à basse fréquence.Principe de fonctionnement pneumatiqueUtiliser de l'air comprimé pour pousser le piston de l'actionneur, convertir l'énergie de la pression de l'air en énergie mécanique de rotation, permettant une commutation rapide de la vanne avec d'excellentes performances antidéflagrantes.Principe de fonctionnement électriqueLe moteur électrique offre un contrôle précis du couple et de l'angle, prenant en charge la liaison de signaux à distance et le réglage proportionnel, permettant ainsi un contrôle automatique intelligent des canalisations.6. Caractéristiques de fonctionnement et valeur d'application industrielleGrâce à leur principe de fonctionnement rotatif unique par quart de tour, les vannes papillon se caractérisent par une réponse rapide, un faible réglage de la résistance à l'écoulement, une structure compacte et une grande adaptabilité aux conditions de fonctionnement. Elles répondent non seulement aux exigences d'isolation des canalisations classiques, mais permettent également un réglage précis du débit, impossible à réaliser avec les vannes à guillotine traditionnelles. Leur fiabilité explique leur utilisation répandue dans les secteurs du traitement de l'eau, du CVC, de la protection incendie, de la chimie, de l'énergie et de la protection de l'environnement.7. Technologie des vannes papillon haute performance GEKO ValveGEKO Valve optimise rigoureusement la conception structurelle et le mécanisme de fonctionnement de toutes ses vannes papillon. Nos vannes papillon concentriques et à triple excentration bénéficient d'une fabrication de précision par fonderie et rodage miroir, garantissant une rotation fluide, un contrôle précis de l'angle et une étanchéité optimale. La diversité des configurations d'actionnement et d'étanchéité permet de répondre parfaitement aux différents principes de fonctionnement et exigences d'application industriels, offrant ainsi des solutions de contrôle des fluides fiables et durables pour les réseaux de canalisations industrielles à l'échelle mondiale.9 mots clés SEO essentielsPrincipe de fonctionnement des vannes papillon industrielles, vannes papillon haute performance, vannes papillon excentrées, vannes papillon étanches, vannes industrielles quart de tour, mécanisme d'étanchéité des vannes papillon, vannes papillon renforcées, vannes papillon automatisées, vannes papillon de régulation de débit

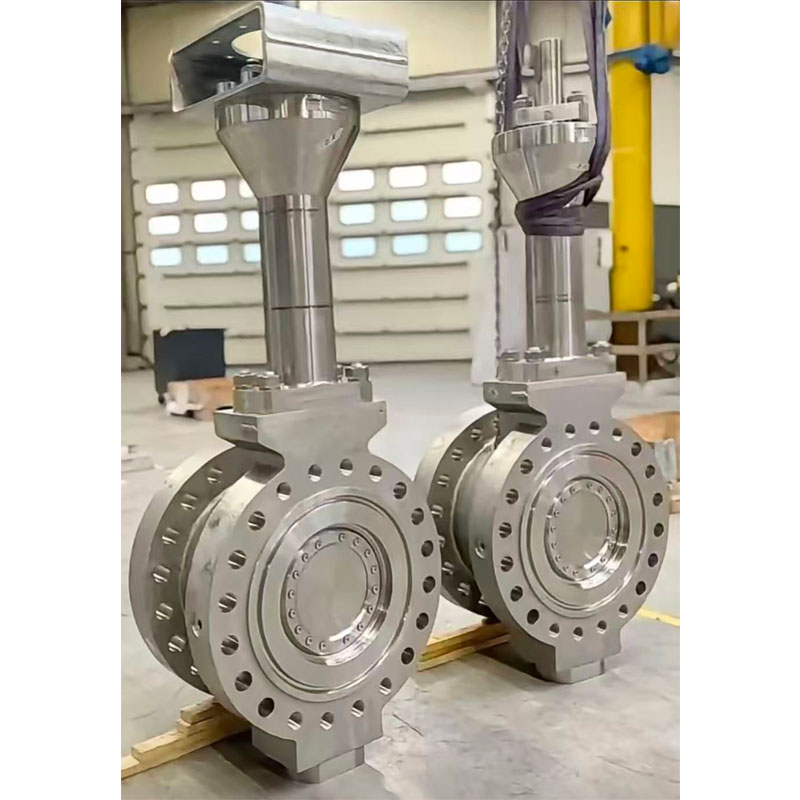

Alimenté par la technologie de vannes haute performance GEKOPendant longtemps, les vannes papillon ont été perçues par les ingénieurs comme une solution purement économique : légères, compactes, de conception simple et abordables. Cependant, elles ont également souffert d’une réputation de fiabilité douteuse.- Limité aux sièges en caoutchouc souple- Faible résistance aux hautes températures et pressions- Sujet aux fuites après une utilisation prolongéeDans des conditions d'utilisation exigeantes, les projecteurs étaient traditionnellement braqués sur les imposantes vannes à globe.Cette perception a changé avec l'arrivée d'un véritable perturbateur :La vanne papillon à triple excentration (TOV).  Grâce à un principe géométrique ingénieux, la conception à triple décalage élimine totalement les frottements entre les surfaces d'étanchéité métalliques, garantissant ainsi une étanchéité métal sur métal parfaite. Cette innovation a permis aux vannes papillon de rivaliser avec les vannes à globe dans les applications critiques. Aujourd'hui, GEKO vous emmène au cœur de cette avancée géométrique pour vous révéler comment trois décalages créent un véritable miracle d'ingénierie. 1. Le talon d'Achille des vannes papillon traditionnelles : le frottement Pour comprendre pourquoi les vannes à triple excentration sont révolutionnaires, il faut d'abord examiner pourquoi les conceptions précédentes n'ont pas abouti. 1.1 Vannes papillon concentriques (à décalage nul) Dans les conceptions concentriques, l'axe de l'arbre, le centre du disque et le centre d'étanchéité coïncident tous. Problème:Durant tout le cycle d'ouverture et de fermeture, le disque frotte continuellement contre le siège. Pour garantir l'étanchéité, seuls des sièges en caoutchouc élastique peuvent être utilisés. Sièges en caoutchouc : ne résistent pas aux hautes températures Vieillissement rapide : cause principale des fuites et de la courte durée de vie 1.2 Vannes papillon à double excentration Pour réduire les frottements, les ingénieurs ont introduit deux décalages : Décalage 1 :Décalage de l'arbre par rapport au centre de la surface d'étanchéité Décalage 2 :L'arbre est décalé par rapport à l'axe du pipeline. Résultat:Ces décalages créent un effet de came, permettant au disque de se désengager rapidement de son siège lors de l'ouverture initiale. Ceci réduit considérablement le frottement et permet l'utilisation de sièges en PTFE plus dur, offrant une meilleure résistance à la pression et à la température.   Mais il subsiste un problème :Au moment de la fermeture finale, les surfaces métalliques glissent encore l'une contre l'autre. Si l'on tente une étanchéité métal sur métal, un grippage important peut se produire, entraînant un blocage ou une fuite. 2. La géométrie à l'origine de la percée : comprendre le triple décalage Pour éliminer complètement le frottement des métaux, les ingénieurs ont introduit le troisième décalage, et le plus important. Schéma du principe géométrique d'une vanne papillon à triple excentration (noyau)  Décalage 1 : Décalage de l’arbre par rapport au plan d’étanchéité L'arbre ne passe pas par le centre de la surface d'étanchéité, mais est positionné derrière celle-ci. Décalage 2 : Décalage de l’arbre par rapport à l’axe du pipeline L'arbre est également décalé verticalement par rapport à l'axe du tuyau. Fonction des deux premiers décalages :Ils génèrent un effet de came, permettant une séparation rapide entre le disque et le siège lors de l'ouverture. Décalage 3 : Décalage de l’angle du cône (L’innovation clé) Il s'agit de la fonctionnalité la plus complexe — et la plus puissante. Dans une vanne à triple excentration, la surface d'étanchéité n'est pas cylindrique. Elle forme plutôt une partie d'un cône incliné.L'axe du cône est incliné par rapport à l'axe central du pipeline. (Décalage angulaire du cône) Analogie visuelle :Imaginez couper en biais un morceau de jambon en forme de cône : le bord de cette tranche représente la surface d’étanchéité de la valve. Cette géométrie garantit que l'étanchéité se produit sans glissement, uniquement lors de la fermeture finale. 3. Le moment de vérité : Étanchéité au couple sans frottement Lorsque les trois compensations fonctionnent de concert, le résultat est extraordinaire : Les frottements mécaniques sont totalement éliminés pendant le fonctionnement.   Dans une conception à triple décalage, la bague d'étanchéité sur le disque et le siège de soupape n'établissent un contact linéaire ou ponctuel instantané qu'à la fermeture complète.De 1° à 90°, ils restent complètement séparés, formant un véritable «Zone sans friction.” Ce que cela signifie : Absence de frottement → Absence d'usure Aucune usure → Durée de vie ultra-longue Permet une véritable étanchéité à siège métallique Du scellage de position au scellage de couple Vannes traditionnelles (étanchéité par position) :L'étanchéité repose sur la compression de matériaux souples comme le caoutchouc. Une fermeture plus serrée entraîne une usure plus importante. Vannes à triple excentration (étanchéité au couple) :L'étanchéité est assurée par un couple de rotation appliqué par l'actionneur, pressant fermement une bague d'étanchéité métallique résiliente contre le siège conique incliné.Plus le couple est élevé, plus l'étanchéité est parfaite. Voici comment les vannes papillon à triple excentration GEKO fonctionnent :Étanchéité métal sur métalAucune fuite (ANSI/FCI 70-2 Classe VI)Durabilité exceptionnelle dans des conditions extrêmes 4. Les avantages des vannes papillon à triple excentration Grâce à cette géométrie avancée, les vannes papillon à triple excentration se sont rapidement imposées dans des applications haut de gamme, remplaçant les vannes à globe et les vannes à bille dans de nombreux services critiques, notamment : vapeur à haute température Systèmes pétroliers et gaziers à haute pression Plateformes offshore et FPSO Installations de GNL et de pétrochimie Grâce aux solutions de vannes papillon haute performance de GEKO, les ingénieurs bénéficient d'une conception compacte, d'un couple réduit, d'une durée de vie plus longue et d'une fiabilité d'étanchéité sans compromis. 5. Limitations reconnues (Une perspective d'ingénierie objective) Bien que les vannes papillon à triple excentration soient capables de réguler le débit, leurs limites doivent être clairement reconnues. En raison de leur facteur de récupération de pression intrinsèquement élevé et de leur gain élevé aux faibles positions d'ouverture, les vannes papillon à triple excentration ne sont pas idéales pour les applications de contrôle précis sous haute pression différentielle. Dans de tels scénarios de contrôle exigeants, les vannes à globe à cage conservent un avantage décisif et restent difficiles à remplacer. Vannes GEKO — Une précision d'ingénierie pour une étanchéité parfaite.
