Comment la géométrie à triple décalage d'une vanne papillon permet d'obtenir une étanchéité parfaite (zéro fuite)

Alimenté par la technologie de vannes haute performance GEKO

Pendant longtemps, les vannes papillon ont été perçues par les ingénieurs comme une solution purement économique : légères, compactes, de conception simple et abordables. Cependant, elles ont également souffert d’une réputation de fiabilité douteuse.

- Limité aux sièges en caoutchouc souple

- Faible résistance aux hautes températures et pressions

- Sujet aux fuites après une utilisation prolongée

Dans des conditions d'utilisation exigeantes, les projecteurs étaient traditionnellement braqués sur les imposantes vannes à globe.

Cette perception a changé avec l'arrivée d'un véritable perturbateur :

La vanne papillon à triple excentration (TOV).

Grâce à un principe géométrique ingénieux, la conception à triple décalage élimine totalement les frottements entre les surfaces d'étanchéité métalliques, garantissant ainsi une étanchéité métal sur métal parfaite. Cette innovation a permis aux vannes papillon de rivaliser avec les vannes à globe dans les applications critiques.

Aujourd'hui, GEKO vous emmène au cœur de cette avancée géométrique pour vous révéler comment trois décalages créent un véritable miracle d'ingénierie.

1. Le talon d'Achille des vannes papillon traditionnelles : le frottement

Pour comprendre pourquoi les vannes à triple excentration sont révolutionnaires, il faut d'abord examiner pourquoi les conceptions précédentes n'ont pas abouti.

1.1 Vannes papillon concentriques (à décalage nul)

Dans les conceptions concentriques, l'axe de l'arbre, le centre du disque et le centre d'étanchéité coïncident tous.

Problème:

Durant tout le cycle d'ouverture et de fermeture, le disque frotte continuellement contre le siège. Pour garantir l'étanchéité, seuls des sièges en caoutchouc élastique peuvent être utilisés.

Sièges en caoutchouc : ne résistent pas aux hautes températures

Vieillissement rapide : cause principale des fuites et de la courte durée de vie

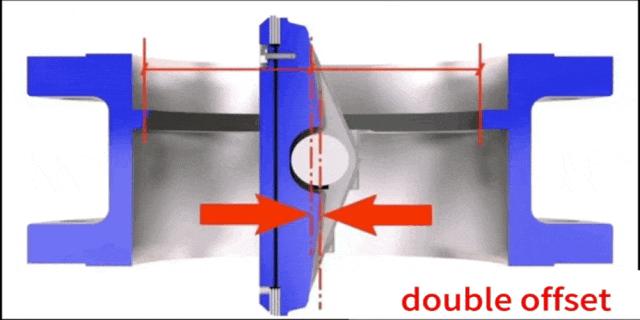

1.2 Vannes papillon à double excentration

Pour réduire les frottements, les ingénieurs ont introduit deux décalages :

Décalage 1 :Décalage de l'arbre par rapport au centre de la surface d'étanchéité

Décalage 2 :L'arbre est décalé par rapport à l'axe du pipeline.

Résultat:

Ces décalages créent un effet de came, permettant au disque de se désengager rapidement de son siège lors de l'ouverture initiale. Ceci réduit considérablement le frottement et permet l'utilisation de sièges en PTFE plus dur, offrant une meilleure résistance à la pression et à la température.

Mais il subsiste un problème :

Au moment de la fermeture finale, les surfaces métalliques glissent encore l'une contre l'autre. Si l'on tente une étanchéité métal sur métal, un grippage important peut se produire, entraînant un blocage ou une fuite.

2. La géométrie à l'origine de la percée : comprendre le triple décalage

Pour éliminer complètement le frottement des métaux, les ingénieurs ont introduit le troisième décalage, et le plus important.

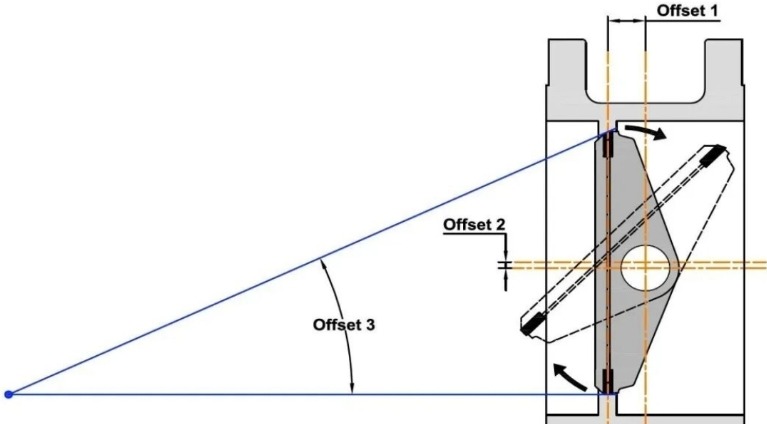

Schéma du principe géométrique d'une vanne papillon à triple excentration (noyau)

Décalage 1 : Décalage de l’arbre par rapport au plan d’étanchéité

L'arbre ne passe pas par le centre de la surface d'étanchéité, mais est positionné derrière celle-ci.

Décalage 2 : Décalage de l’arbre par rapport à l’axe du pipeline

L'arbre est également décalé verticalement par rapport à l'axe du tuyau.

Fonction des deux premiers décalages :

Ils génèrent un effet de came, permettant une séparation rapide entre le disque et le siège lors de l'ouverture.

Décalage 3 : Décalage de l’angle du cône (L’innovation clé)

Il s'agit de la fonctionnalité la plus complexe — et la plus puissante.

Dans une vanne à triple excentration, la surface d'étanchéité n'est pas cylindrique. Elle forme plutôt une partie d'un cône incliné.

L'axe du cône est incliné par rapport à l'axe central du pipeline. (Décalage angulaire du cône)

Analogie visuelle :

Imaginez couper en biais un morceau de jambon en forme de cône : le bord de cette tranche représente la surface d’étanchéité de la valve.

Cette géométrie garantit que l'étanchéité se produit sans glissement, uniquement lors de la fermeture finale.

3. Le moment de vérité : Étanchéité au couple sans frottement

Lorsque les trois compensations fonctionnent de concert, le résultat est extraordinaire :

Les frottements mécaniques sont totalement éliminés pendant le fonctionnement.

Dans une conception à triple décalage, la bague d'étanchéité sur le disque et le siège de soupape n'établissent un contact linéaire ou ponctuel instantané qu'à la fermeture complète.

De 1° à 90°, ils restent complètement séparés, formant un véritable «Zone sans friction.”

Ce que cela signifie :

Absence de frottement → Absence d'usure

Aucune usure → Durée de vie ultra-longue

Permet une véritable étanchéité à siège métallique

Du scellage de position au scellage de couple

Vannes traditionnelles (étanchéité par position) :

L'étanchéité repose sur la compression de matériaux souples comme le caoutchouc. Une fermeture plus serrée entraîne une usure plus importante.

Vannes à triple excentration (étanchéité au couple) :

L'étanchéité est assurée par un couple de rotation appliqué par l'actionneur, pressant fermement une bague d'étanchéité métallique résiliente contre le siège conique incliné.

Plus le couple est élevé, plus l'étanchéité est parfaite.

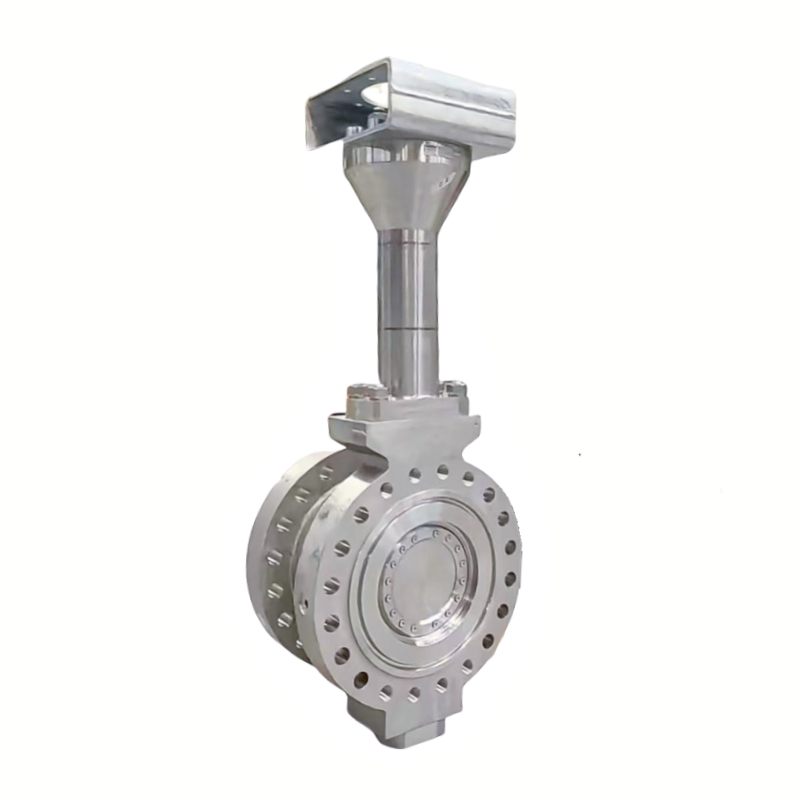

Voici comment les vannes papillon à triple excentration GEKO fonctionnent :

Étanchéité métal sur métal

Aucune fuite (ANSI/FCI 70-2 Classe VI)

Durabilité exceptionnelle dans des conditions extrêmes

4. Les avantages des vannes papillon à triple excentration

Grâce à cette géométrie avancée, les vannes papillon à triple excentration se sont rapidement imposées dans des applications haut de gamme, remplaçant les vannes à globe et les vannes à bille dans de nombreux services critiques, notamment :

vapeur à haute température

Systèmes pétroliers et gaziers à haute pression

Plateformes offshore et FPSO

Installations de GNL et de pétrochimie

Grâce aux solutions de vannes papillon haute performance de GEKO, les ingénieurs bénéficient d'une conception compacte, d'un couple réduit, d'une durée de vie plus longue et d'une fiabilité d'étanchéité sans compromis.

5. Limitations reconnues (Une perspective d'ingénierie objective)

Bien que les vannes papillon à triple excentration soient capables de réguler le débit, leurs limites doivent être clairement reconnues.

En raison de leur facteur de récupération de pression intrinsèquement élevé et de leur gain élevé aux faibles positions d'ouverture, les vannes papillon à triple excentration ne sont pas idéales pour les applications de contrôle précis sous haute pression différentielle.

Dans de tels scénarios de contrôle exigeants, les vannes à globe à cage conservent un avantage décisif et restent difficiles à remplacer.

Vannes GEKO — Une précision d'ingénierie pour une étanchéité parfaite.
