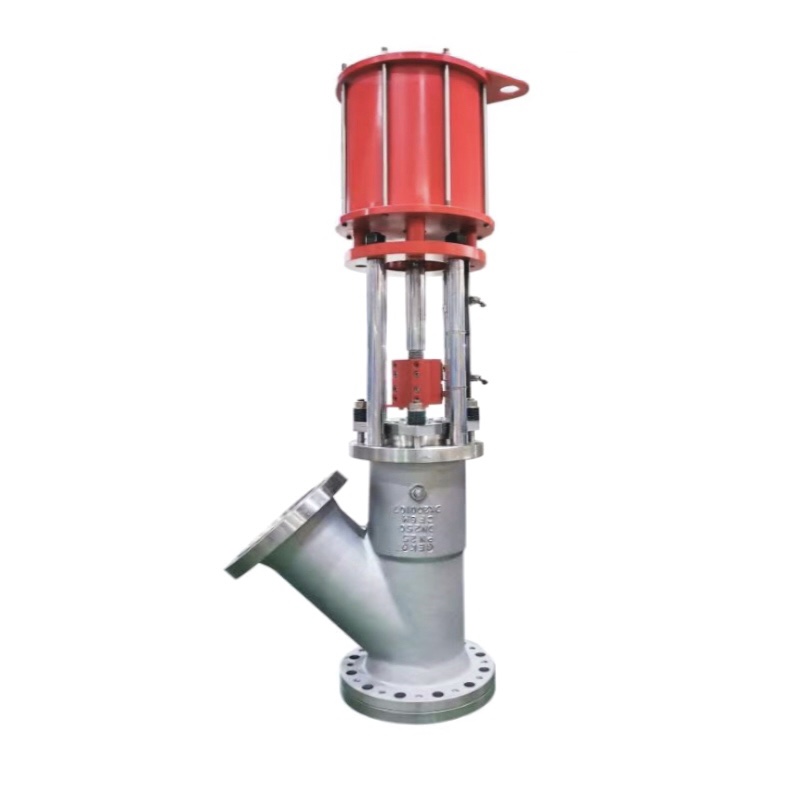

Valve de fond de réservoir de type Y GKV295YÉgalement appelée vanne de vidange de fond en Y, vanne de purge ou vanne de rinçage de cuve, elle est conçue pour la vidange, l'échantillonnage et l'évacuation par le fond des cuves, réacteurs et réservoirs. Sa forme en Y réduit les espaces morts, assure une vidange complète et empêche l'accumulation de matières. Idéale pour les industries pharmaceutique, agroalimentaire, chimique, biotechnologique et cosmétique, elle permet un écoulement sans obstruction et un nettoyage facile.
Vanne de fond de réservoir de type Y | Vannes de vidange et de sortie hygiéniques pour réservoirs et réacteurs
| |
Gamme de tailles DN25–DN200 (NPS 1"–8") | Matière du corps Acier inoxydable SS304, SS316, SS316L, SS904L, acier inoxydable duplex, Hastelloy, titane, acier au carbone avec revêtement, F51, F22 |
Plage de température Siège souple : -20 °C à +200 °C (-4 °F à +392 °F) Siège en métal : jusqu'à +400 °C (+752 °F) | Matériau de la tige SS316, SS316L, acier inoxydable duplex, Nitronic 50
|
Pression de service maximale admissible Classe 150–1500
| Matériau du siège Standard : RPTFE ; Optionnel : TFM1600, Tek-Fil®, UHMWPE, matériau de comblement des cavités
|
Matériau de la balle Acier inoxydable SS316L, Hastelloy, acier inoxydable revêtu de PTFE, céramique | Style corporel Style Y |
Normes de conception ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134
| Terminaison ASME B16.5, DIN EN 1092-1, JIS B2220
|
Description:
La vanne de fond de réservoir, également connue sous le nom de vanne de sortie inférieure en Y, vanne de vidange,
ou vanne de chasse d'eau, est conçue pour être installée au point le plus bas des réservoirs,
cuves ou réacteurs pour assurer un drainage complet avec un minimum d'espace mort.
La conception du corps en forme de Y permet au disque de s'ouvrir à l'intérieur du réservoir, offrant
Débit sans obstruction, nettoyage facile et stérilisation CIP/SIP efficace.
Cette vanne est largement utilisée dans les industries pharmaceutique, agroalimentaire, chimique et biotechnologique.
et les industries cosmétiques, où l'hygiène, la sécurité et l'efficacité opérationnelle sont essentielles.
Caractéristiques principales :
Conception à drainage complet – Minimise les espaces morts et empêche l'accumulation de matériaux.
Plusieurs types de fonctionnement – Disponible en version manuelle, pneumatique ou électrique.
Raccordements flexibles – à brides, à souder bout à bout, à souder par emboîtement, à bride Tri-Clamp, filetés,
ou buse de réservoir à soudage direct.
Large choix de matériaux – Acier inoxydable, acier duplex, Hastelloy, titane et bien plus encore.
Qualités hygiéniques et industrielles – Conforme aux normes sanitaires FDA, USP Classe VI et 3-A (en option).
Capacité haute température et haute pression – Jusqu'à +400°C et classe 300.
Le corps en forme de Y assure l'absence d'espace mort pour une vidange complète du réservoir.
La finition intérieure lisse répond aux exigences sanitaires de la FDA et de la norme 3-A.
Disponible en acier inoxydable, duplex, Hastelloy, titane et PTFE.
Température de -20°C à +600°C, pression jusqu'à la classe 300 / PN40.
Options de buses de réservoir : à bride, à souder, à collier, filetées ou à souder directement.
Volant manuel, actionneur pneumatique ou actionneur électrique disponibles.
La conception du siège, souple ou métallique, assure une étanchéité parfaite même pour les fluides visqueux.
Conçu pour les industries pharmaceutique, alimentaire, chimique, biotechnologique et cosmétique.
