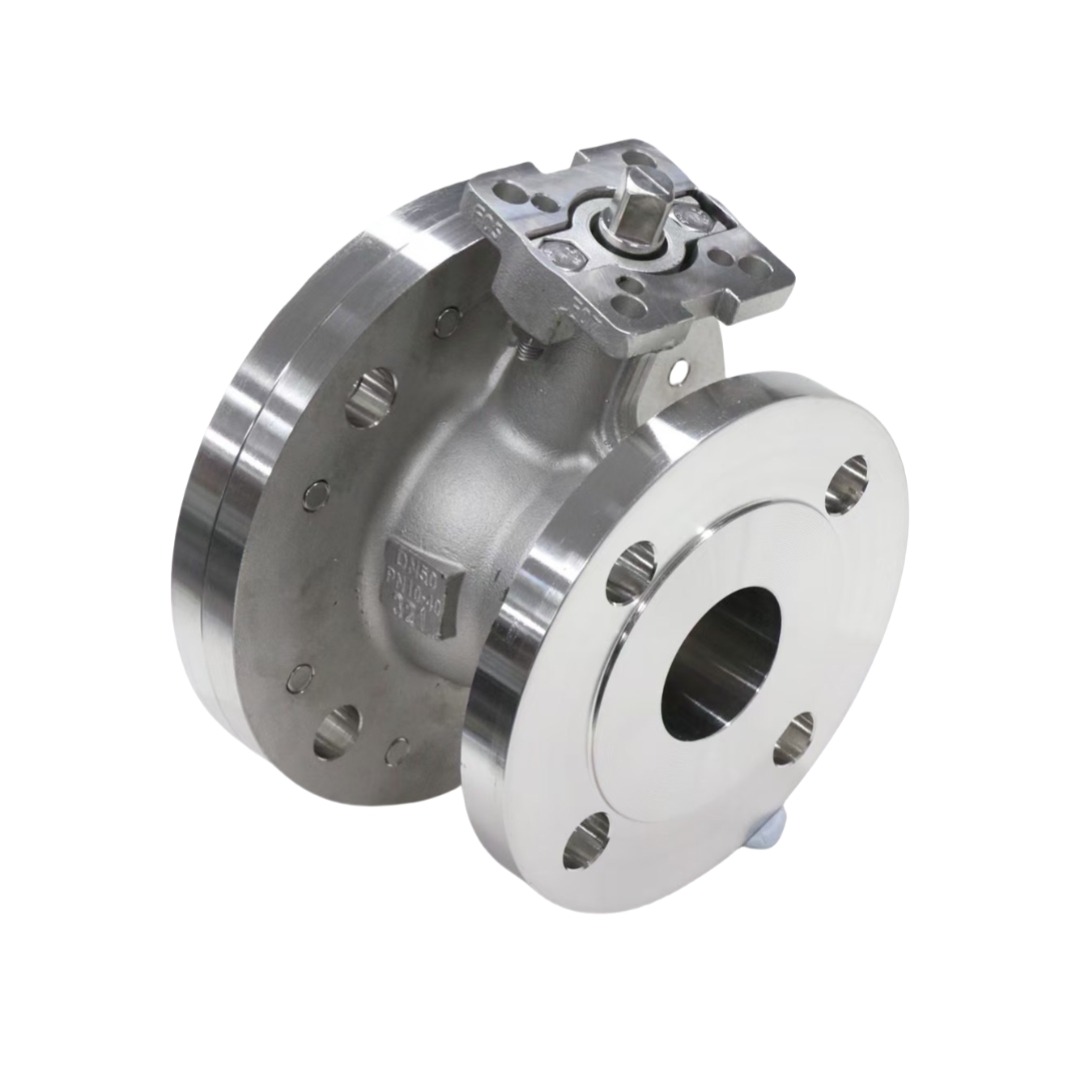

Vanne à bille à entrée supérieure et à vidange inférieure
La vanne à bille GKV295, à entrée supérieure et vidange par le bas, est conçue pour une vidange propre, efficace et complète des liquides ou semi-solides provenant de réservoirs, réacteurs ou cuves. Sa conception à entrée supérieure facilite la maintenance et l'entretien en ligne, minimisant ainsi les temps d'arrêt.
La bille affleurante et sans cavité garantit un flux sans résidus et sans espace mort, idéale pour les industries aux normes de propreté élevées telles que les industries pharmaceutiques, alimentaires, cosmétiques et chimiques spécialisées.
Vanne à bille de vidange du réservoir inférieur à entrée supérieure
| |
Gamme de tailles DN25–DN200 (NPS 1"–NPS 8")
Plage de température Siège souple (PTFE/EPDM) : -20 °C à +200 °C ; siège métallique : jusqu’à +800 °C

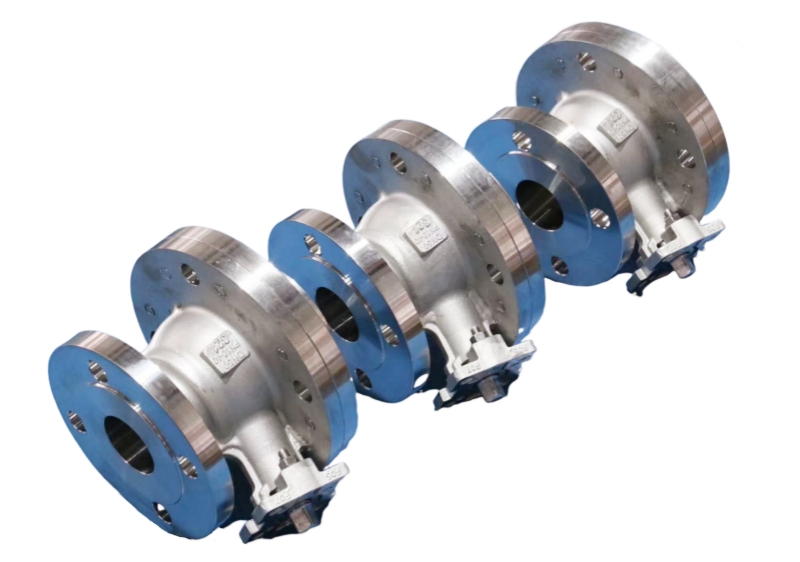

| Matière du corps ASTM A351 CF8, CF3, CF8M, CF3M (acier inoxydable moulé) ; ASTM A182 F304, F316, F316L, F904L, F51 (acier inoxydable duplex, acier inoxydable forgé). ASTM A216 WCB, WCC (acier au carbone moulé) ; ASTM A350 LF2, ASTM A352 LCB (acier au carbone basse température) ; ASTM A105 (acier forgé). ASTM A182 F22 (acier allié au chrome-molybdène) ; Alliages spéciaux (à base de nickel et hautes performances) : Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500 ; Alliage 20 (B463) ; Titane Gr.2, Gr.3, Gr.5, Gr.12 (ASTM B348). ASTM B493 Zirconium R60702, ASTM B365 Tantale R05200, R05400 (Tantale). |
Pression de service 150 lb - 2500 lb | Matériau de la tige SS316, SS316L, acier inoxydable duplex, Nitronic 50, etc. |
Face à face ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002
| Matériau du siège Norme : RPTFE ; En option : TFM1600, Tek-Fil®, UHMWPE, mastic de remplissage de cavité, siège métallique |
Matériau de la balle SS316L, Hastelloy, acier inoxydable revêtu de PTFE, céramique, F46, F51 etc. | Style corporel 1 étape |
Normes de conception ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134 | Connexion à bride |
Vanne à bille de vidange du réservoir inférieur à entrée supérieure
Description:

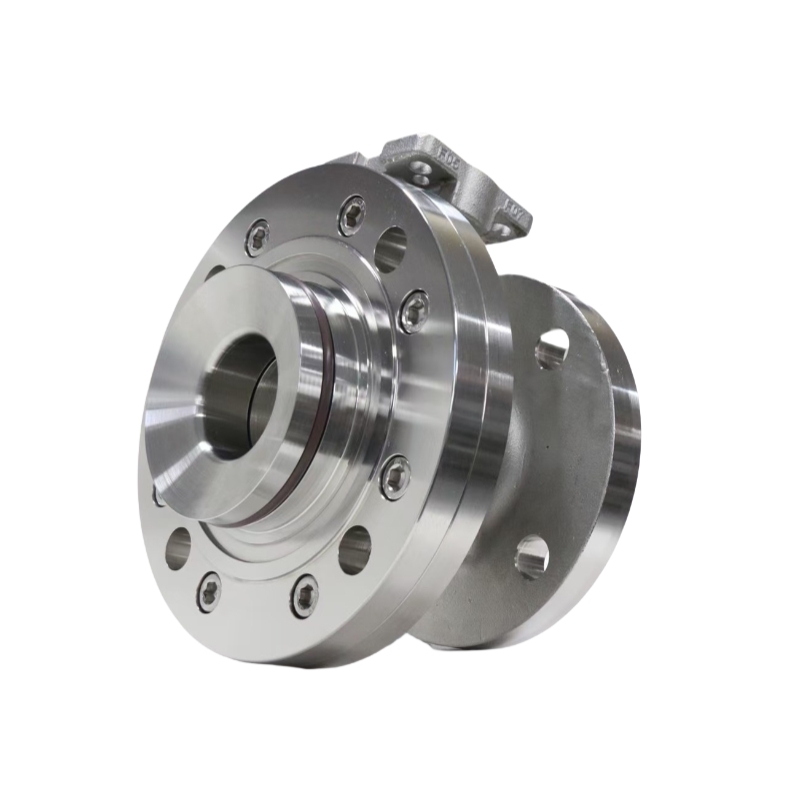

La vanne à bille inférieure du réservoir à entrée supérieure est conçue pour une vidange par le bas.
applications dans les réservoirs, les réacteurs et les cuves, offrant un drainage par rinçage, un fonctionnement sans écoulement.
Conception compacte et maintenance en ligne facile.
La structure d'accès par le haut permet le démontage, l'inspection et la réparation des composants internes.
pièces sans retirer la vanne du système — minimisant ainsi les temps d'arrêt et
garantir un traitement stérile et efficace.
Caractéristiques principales :
Conception à entrée par le haut – permet un entretien rapide en ligne de la bille, des sièges et des joints
Sortie encastrée – assure un drainage complet et propre sans volume de rétention
Passage intégral – débit illimité, convient aux fluides visqueux ou chargés de particules solides.
Tige anti-éclatement, dispositif antistatique et conception ignifuge (en option)
Sièges de remplissage de cavités – éliminent les zones mortes, idéaux pour les services sanitaires ou de boues

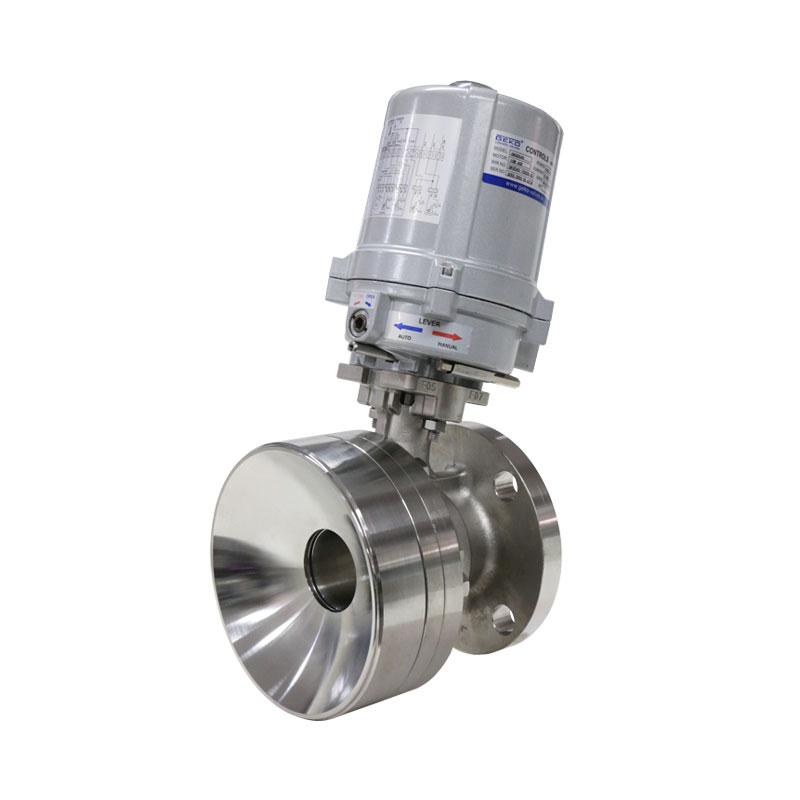

Disponible avec levier manuel, actionneur à engrenages ou options actionnées (pneumatiques/électriques).
Détails techniques
Taille : DN25–DN300 (1"–12")
Pression : jusqu'à la classe 600 / PN100
Température : -50 °C à +600 °C (selon le matériau)
Raccordements : support de réservoir (soudé), bride (RF/RTJ), collier de serrage ou sur mesure
Normes : API 6D, ASME B16.34, EN 12516-1
Matériels:
Carrosserie / Capot : Acier inoxydable 304/316, Alliage 20, Hastelloy C276, Duplex/Super Duplex, Titane Gr.2
Balle : acier inoxydable 316/316L, chromée ou revêtue ENP, Hastelloy, Monel, revêtement céramique
Tige : SS316/316L, Duplex 2205, anti-éjection, option ignifugée
Siège : PTFE, TFM1600, PEEK, PTFE/TFM rempli de cavité, métal (Stellite)
Joints/Garnitures : PTFE, graphite, Viton, EPDM, Kalrez, garniture de tige à charge dynamique
Points forts:
Conception à entrée supérieure pour une maintenance en ligne facile
La bille sans cavité et sans espace mort assure un écoulement sans résidus.
Adapté aux industries à haut niveau de propreté et aux environnements chimiques agressifs
Vanne à bille de vidange par le haut pour réservoir inférieur | Vidange complète et entretien facile
La vanne à bille de vidange par le bas à entrée supérieure est conçue pour les industries qui exigent une vidange complète du réservoir, une maintenance facile et une étanchéité fiable dans des conditions de processus exigeantes.
Caractéristique principale :
Conception à entrée supérieure : permet un accès direct aux composants internes pour
Maintenance rapide sans démontage de la vanne, réduisant ainsi les temps d'arrêt et la main-d'œuvre.
Écoulement à pleine section : une géométrie optimisée assure un débit maximal avec un minimum de contraintes.
Chute de pression idéale pour les fluides visqueux, les boues ou les fluides chargés de solides.
Évacuation par le bas à fleur de sol : vidange complète à la sortie du réservoir,
minimiser les résidus, le temps de nettoyage et le risque de contamination.
Étanchéité haute performance : les sièges en PTFE, PEEK ou élastomère assurent une étanchéité chimique.
résistance, protection contre l'usure et tenue aux températures élevées.
Matériaux haute résistance : acier inoxydable, duplex ou alliages spéciaux pour la résistance à la corrosion
résistance en milieux agressifs.
Actionnement flexible : Prend en charge le fonctionnement manuel, pneumatique ou électrique,
avec intégration d'automatisation optionnelle.
