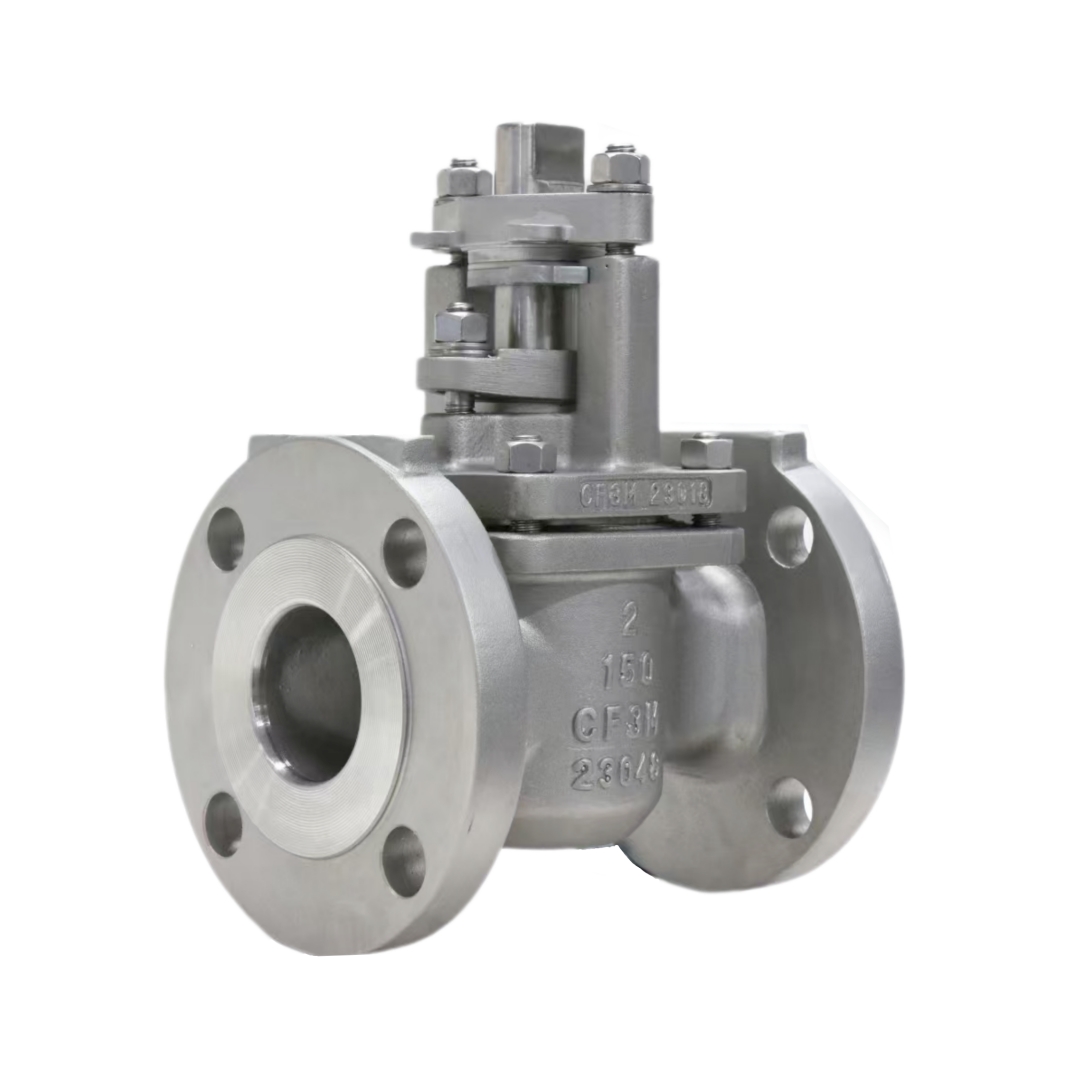

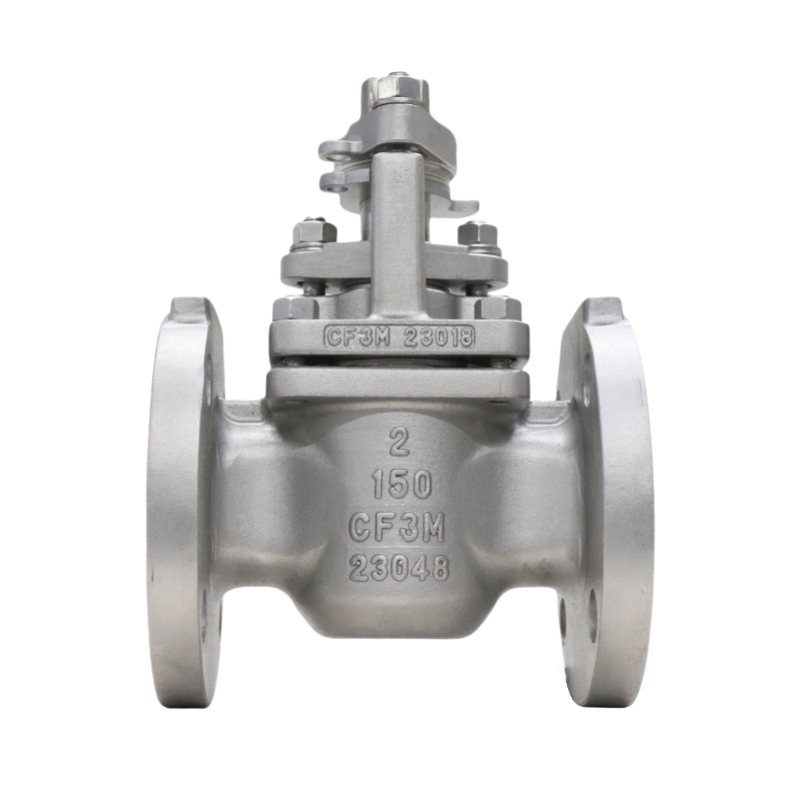

Name: Vanne à boisseau lubrifiée à revêtement PTFE | Vanne à boisseau industrielle à double étanchéité
Availability: InStock

Vanne à boisseau lubrifiée à revêtement PTFE | Vanne à boisseau industrielle à double étanchéité

Gamme de tailles

Diamètres nominaux de 1/2" à 24" (DN15 à DN600), diamètres supérieurs jusqu'à DN600 disponibles sur demande.

Options de matériaux de carrosserie

Acier au carbone (WCB), acier inoxydable (CF8, CF8M, CF3, CF3M), acier inoxydable duplex (4A/5A), alliage 20, Hastelloy®, Monel®, Inconel®, titane

Plage de température

-50°F à +650°F (-46°C à +343°C), plages étendues disponibles avec des alliages spéciaux

Matériau de la tige / de l'arbre

Acier inoxydable duplex ASTM A479 Gr. 316, revêtement à faible friction en option 17-4PH

Pression de service maximale admissible

Classes ASME 150 et 300, PN16, PN25, PN40

Sièges et joints

RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Métal sur métal

Matériau de bouchon

ASTM A351 Gr. CF8M, revêtement dur optionnel (ENP, Stellite®, carbure de chrome)

Puissance de coupure

Classe VI, fermeture étanche en option

Méthode de fonctionnement

Levier, actionneur d'engrenage, actionneur pneumatique, actionneur électrique, plateforme ISO 5211

Style de carrosserie et ports

2 voies (droite), 3 voies (en L ou en T), alésage complet ou réduit

Normes de conception

ASME B16.34, API 608, MSS-SP-72

Normes de raccordement des extrémités

À brides : ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40

Tests et inspections

Tests de pression et d'étanchéité API 598 et ISO 5208

Contrôles non destructifs optionnels : radiographie, ultrasons, magnétoscopie

Dimensions face à face

ASME B16.10, ISO 5752

Caractéristiques de conception spéciales

Étanchéité bidirectionnelle, faible couple de fonctionnement, plusieurs options de siège, débit maximal, actionnement modulaire, résistance à la corrosion et à l'usure, longue durée de vie

Applications

Pipelines pétroliers et gaziers, traitement pétrochimique, systèmes de manutention des carburants, eau potable et eaux usées municipales, usines chimiques, production d'électricité

Spécifications techniques

- Gamme de tailles : 1/2" à 24"

- Matériau de la doublure : PTFE vierge / PTFE chargé de graphite

- Corps : Options de matériaux : acier au carbone, acier inoxydable et alliage

- Fonctionnement : Actionnement manuel par levier, par engrenage, pneumatique ou électrique automatisé

- Les niveaux de contrôle des fuites externes peuvent être spécifiés sur demande.

Principe de conception fondamental

Une doublure en PTFE (polytétrafluoroéthylène) à grand périmètre constitue l'étanchéité primaire

surface, offrant des performances d'étanchéité bien supérieures à celles des vannes à bille ou à guillotine standard.

Les propriétés de faible friction du revêtement en PTFE assurent une autolubrification intégrée.

La prise peut être actionnée sans problème même après être restée complètement ouverte ou fermée pendant

périodes prolongées.

Deux systèmes d'étanchéité indépendants sont adoptés pour assurer une double protection.

contre les fuites externes. L'anneau secondaire en PTFE crée un niveau supplémentaire.

Joint d'étanchéité de la tige, idéal pour les conditions de travail difficiles soumises à des cycles thermiques.

Les rondelles élastiques dynamiques maintiennent une force de compression constante et stable sur le garnissage.

joints d'étanchéité pour compenser les variations de dilatation-contraction thermique lors de cycles répétés

Service de cycle thermique. Des ports de surveillance d'injection optionnels sont disponibles sur le

joint extérieur principal supérieur.

Avantages :

- Réduisez les temps d'arrêt imprévus : le remplacement des vannes à bille et des vannes à guillotine par des vannes à bouchon revêtues GEKO réduit considérablement les pertes de production et les coûts de maintenance.

- Réglage simple sur site : les performances d'étanchéité à long terme peuvent être rapidement rétablies en ajustant le boulonnage supérieur, sans démontage complet de la vanne.

- Protection anti-fuite à double tige : Deux couches d'étanchéité indépendantes empêchent efficacement les fluides de traitement de s'échapper dans l'atmosphère.

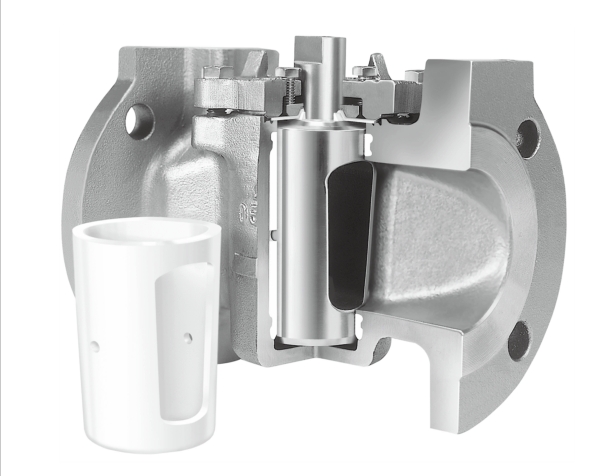

Cage-Type Plug Valve with PTFE Sleeve Protection

- Chemise autolubrifiée à faible friction : rotation fluide de la bougie après une longue période d'inactivité,

absence de risque de blocage pour les boucles peu fréquemment utilisées.

- Performance durable et économique : coût d'achat équilibré et durée de vie prolongée

des cycles de service offrant des avantages économiques exceptionnels à long terme.

Variantes et options disponibles

- Vanne à bouchon marche/arrêt standard à revêtement PTFE

- Vanne à bouchon pour conditions de service sévères et cycles thermiques avec joint d'étanchéité rétractable breveté

- Vanne à bouchon pour échantillonnage par gravité pour systèmes d'échantillonnage de solides et de liquides en vrac

- Vanne à boisseau cylindrique haute pression classe 600, configurations multi-orifices sur demande

Industrie chimique et des milieux corrosifs
Contrôle l'isolement et l'échantillonnage de l'acide, de la saumure, de la suspension d'acide phosphorique, de la liqueur verte et d'autres fluides corrosifs à l'intérieur des canalisations de traitement et des réservoirs de stockage.

Conditions de fonctionnement :Étanchéité anticorrosion doublée de PTFE, service de veille statique à long terme, fonctionnement fluide à faible friction après une longue période d'inactivité, protection anti-fuite pour les fluides dangereux.
Système de traitement thermique à cycles thermiques
Convient aux canalisations de circulation à haute température nécessitant une étanchéité fiable lors de cycles répétés de chauffage et de refroidissement.

Conditions de fonctionnement :Double protection indépendante par joint de tige, garniture à ressort pour compenser la dilatation-contraction thermique, exigence de sécurité zéro fuite externe.
Échantillonnage par gravité et injection de catalyseur
Installés sous les silos, les trémies et les cuves de réaction pour l'échantillonnage par gravité, le dosage par lots et l'injection de catalyseur.

Conditions de fonctionnement :Fonctionnement peu fréquent, flux d'échantillonnage rotatif à 180°, actionnement manuel ou automatisé, étanchéité stable pour de longues périodes de veille.
Production de pâte et de papier
Régule le débit de la boue de chaux, de l'eau de rivière non traitée, de la liqueur verte et des boues usées dans les boucles de tuyauterie de fabrication de pâte à papier.

Conditions de fonctionnement :Revêtement résistant aux boues abrasives, surface d'étanchéité à grand périmètre, boulonnage supérieur réglable pour un entretien rapide du joint sur site sans démontage de la vanne.
Station d'épuration des eaux usées et des boues
Isolation marche/arrêt pour les boues résiduaires, le lait de chaux et les eaux usées corrosives à l'intérieur des canalisations de traitement des eaux usées.

Conditions de fonctionnement :Revêtement en PTFE anti-érosion, résistant aux particules solides en suspension, longue durée de vie pour réduire les arrêts imprévus et les coûts de maintenance.
Industrie minière et de traitement des minéraux
Gère l'acide sulfurique contenant du zinc, les boues minérales et les fluides agressifs de traitement des minéraux dans la tuyauterie du circuit minier.

Conditions de fonctionnement :Revêtement robuste résistant à la corrosion, solution de remplacement alternative pour vannes à bille et vannes à guillotine, fonctionnement à long terme à faible coût total.
