vannes à bouchon vanne à bouchonVanne à boisseau à cage | Vanne à boisseau à revêtement PTFE résistant à la corrosion | Étranglement métal sur métal

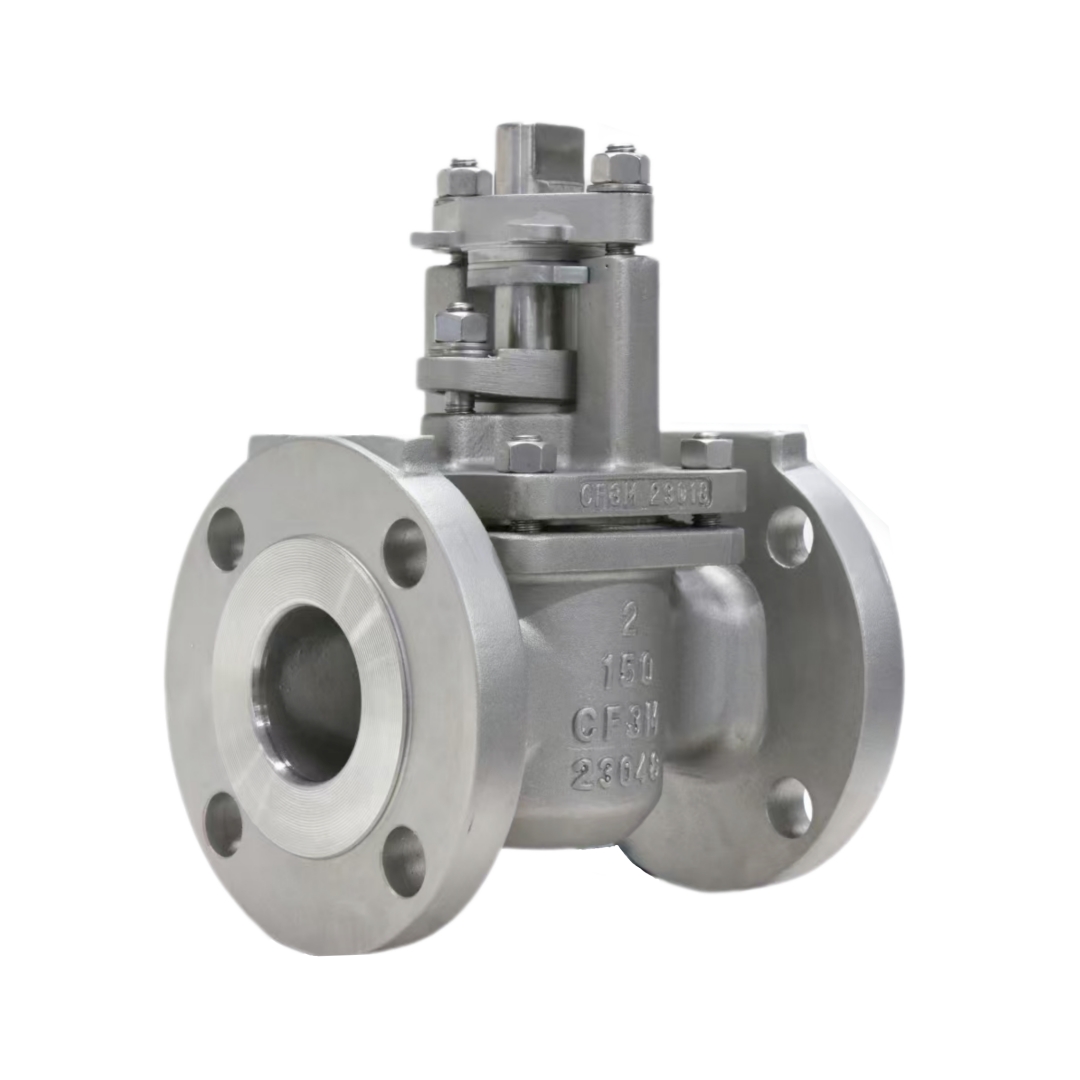

Bouchon à cage GEKO Cette vanne est dotée d'une protection par revêtement PTFE et d'une conception à étranglement métal-métal. Elle est idéale pour les boues, les saumures, l'acide phosphorique et autres fluides corrosifs à haute vitesse. Disponible en tailles 1 à 16 pouces, avec corps en acier au carbone ou en acier inoxydable.
Vanne à boisseau cylindrique protégée par une cage et un manchon, revêtue de PTFE, à étranglement métal-métal – Vanne GEKO
| |
Gamme de tailles Diamètres nominaux de 1/2" à 12" (DN15 à DN300), diamètres supérieurs jusqu'à DN600 disponibles sur demande | Options de matériaux de carrosserie Acier au carbone (WCB), acier inoxydable (CF8, CF8M, CF3, CF3M), acier inoxydable duplex (4A/5A), alliage 20, Hastelloy®, Monel®, Inconel®, titane |
Plage de température -50°F à +650°F (-46°C à +343°C), plages étendues disponibles avec des alliages spéciaux | Matériau de la tige / de l'arbre Acier inoxydable duplex ASTM A479 Gr. 316, revêtement à faible friction en option 17-4PH |
Pression de service maximale admissible Classes ASME 150 et 300, PN16, PN25, PN40 | Sièges et joints RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Métal sur métal |
Matériau de bouchon ASTM A351 Gr. CF8M, revêtement dur optionnel (ENP, Stellite®, carbure de chrome) | Puissance de coupure Classe VI, fermeture étanche en option |
Méthode de fonctionnement Levier, actionneur d'engrenage, actionneur pneumatique, actionneur électrique, plateforme ISO 5211 | Style de carrosserie et ports 2 voies (droite), 3 voies (en L ou en T), alésage complet ou réduit |
Normes de conception ASME B16.34, API 608, MSS-SP-72 | Normes de raccordement des extrémités À brides : ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Tests et inspections Tests de pression et d'étanchéité API 598 et ISO 5208 Contrôles non destructifs optionnels : radiographie, ultrasons, magnétoscopie | Dimensions face à face ASME B16.10, ISO 5752
|
Caractéristiques de conception spéciales Étanchéité bidirectionnelle, faible couple de fonctionnement, plusieurs options de siège, débit maximal, actionnement modulaire, résistance à la corrosion et à l'usure, longue durée de vie | Applications Pipelines pétroliers et gaziers, traitement pétrochimique, systèmes de manutention des carburants, eau potable et eaux usées municipales, usines chimiques, production d'électricité |
- Tailles disponibles : 1 à 16 pouces
- Matériau du corps : Acier au carbone / Acier inoxydable ou autres
- Matériau du connecteur et du boîtier : microcontrôleur CD4
- Composant d'étanchéité : revêtement en PTFE
La vanne à bouchon à cage GEKO est une vanne à bouchon revêtue spécialement conçue.
Conçu pour offrir une régulation fiable et une fermeture parfaitement étanche.
dans des conditions de fonctionnement corrosives, à haute vitesse et chargées de boues. Équipé
avec une gaine de protection métallique installée sur la prise, ce modèle unique
protège la doublure en PTFE contre l'érosion sévère pendant le fonctionnement de la vanne.
sous service à forte chute de pression.

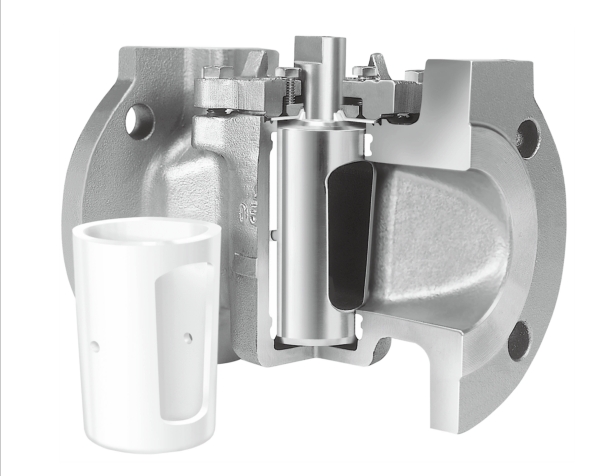

Principe de conception
Le manchon métallique de la cage est solidement fixé sur la prise, verrouillé en place.
avec une goupille soudée au bas du corps de vanne. Roulements montés sur la cage
maintenir un jeu contrôlé entre la cage et le bouchon, permettant un fonctionnement fluide,
rotation libre du bouchon pendant le fonctionnement. Lors de la réduction du débit, l'étanchéité se produit.
contact métal sur métal entre la cage et le corps ; tandis qu’une fermeture positive assure
Joint d'étanchéité métal-PTFE. La cage recouvre et protège physiquement le PTFE.
revêtement contre les impacts directs et l'érosion causée par les fluides de traitement à grande vitesse.
Conception unique de la vanne à bouchon protégée par une cage et un manchon
Excellente résistance à la corrosion — Le système d'étanchéité doublé de PTFE supporte une large gamme de milieux chimiques agressifs.
Service de traitement des boues durables — Optimisé pour les fluides de traitement contenant des abrasifs et des matières en suspension.
Application de la vanne à bouchon à cage GEKO avec manchon de protection en PTFE
