GKV655 Vanne à boisseau à cage antistatique et résistante au feu sont disponibles en quatre modèles différents. Le modèle indique les informations de base concernant la vanne, notamment ses dimensions d'extrémité (conformément à API 6D, BS 5353, ANSI B16.10 et DIN 3202/F1et la taille de l'orifice d'écoulement à travers la vanne. Différents orifices peuvent être conçus, fonctionnement marche/arrêt rapide, maintenance facile, résistance à l'écoulement minimale, conception antistatique et ignifuge.

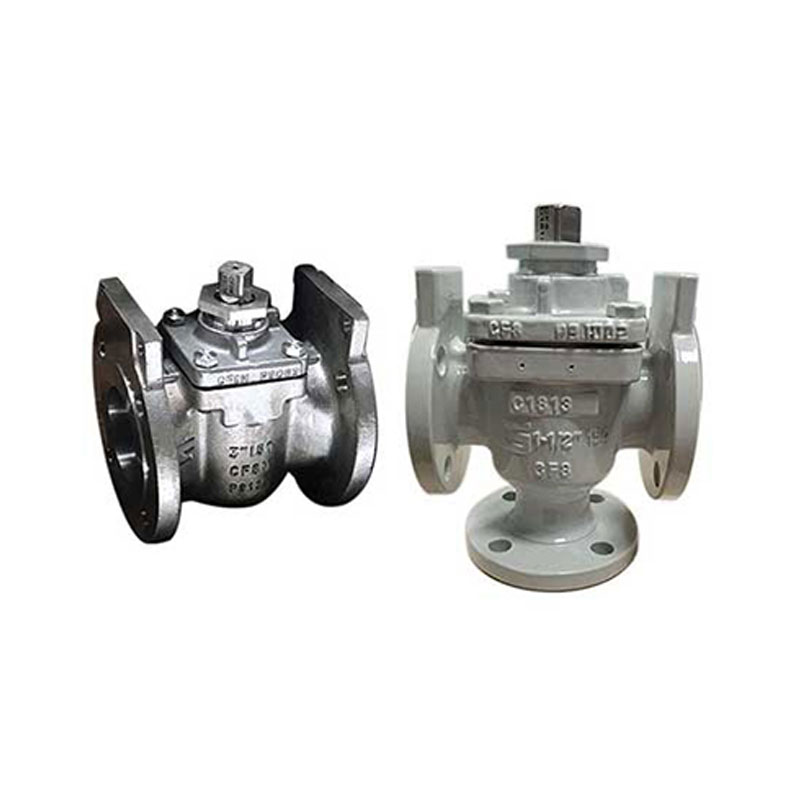

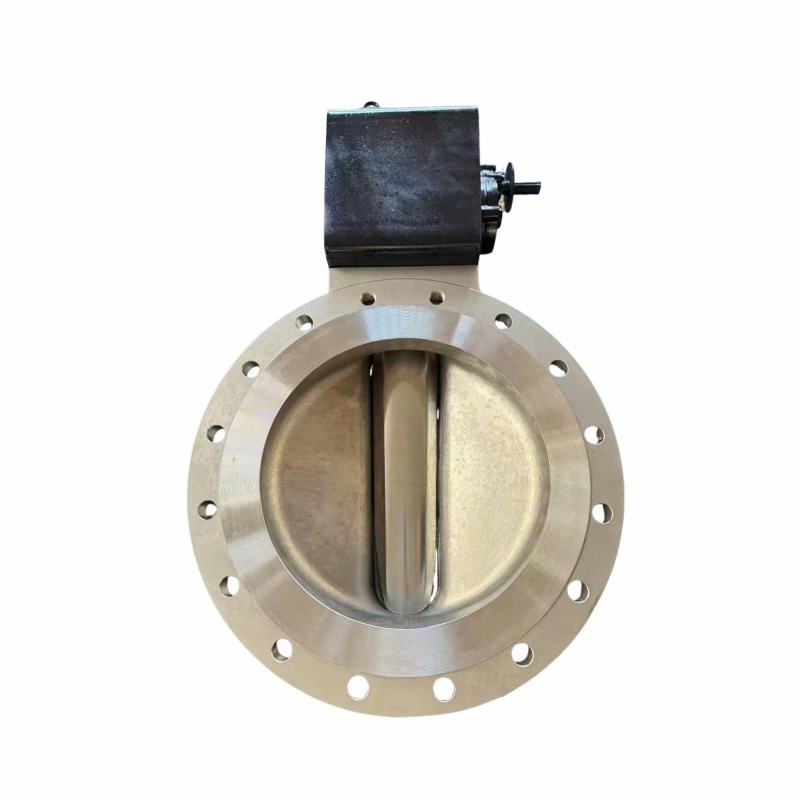

Vanne à boisseau cylindrique GKV à cage, antistatique et résistante au feu

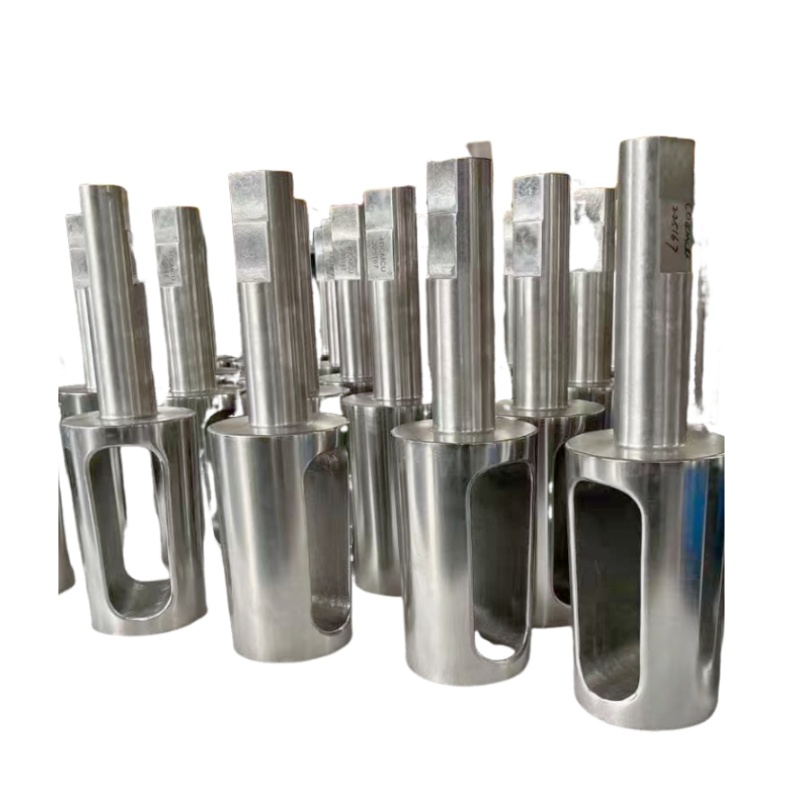

| |
Gamme de tailles Diamètres nominaux de 1/2" à 12" (DN15 à DN300), diamètres supérieurs jusqu'à DN600 disponibles sur demande | Options de matériaux de carrosserie Acier au carbone (WCB), acier inoxydable (CF8, CF8M, CF3, CF3M), acier inoxydable duplex (4A/5A), alliage 20, Hastelloy®, Monel®, Inconel®, titane |
Plage de température -50°F à +650°F (-46°C à +343°C), plages étendues disponibles avec des alliages spéciaux | Matériau de la tige / de l'arbre Acier inoxydable duplex ASTM A479 Gr. 316, revêtement à faible friction en option 17-4PH |
Pression de service maximale admissible Classes ASME 150 et 300, PN16, PN25, PN40 | Sièges et joints RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Métal sur métal |
Matériau de bouchon ASTM A351 Gr. CF8M, revêtement dur optionnel (ENP, Stellite®, carbure de chrome) | Puissance de coupure Classe VI, fermeture étanche en option |
Méthode de fonctionnement Levier, actionneur d'engrenage, actionneur pneumatique, actionneur électrique, plateforme ISO 5211 | Style de carrosserie et ports 2 voies (droite), 3 voies (en L ou en T), alésage complet ou réduit |
Normes de conception ASME B16.34, API 608, MSS-SP-72 | Normes de raccordement des extrémités À brides : ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Tests et inspections Tests de pression et d'étanchéité API 598 et ISO 5208 Contrôles non destructifs optionnels : radiographie, ultrasons, magnétoscopie | Dimensions face à face ASME B16.10, ISO 5752
|
Caractéristiques de conception spéciales Étanchéité bidirectionnelle, faible couple de fonctionnement, plusieurs options de siège, débit maximal, actionnement modulaire, résistance à la corrosion et à l'usure, longue durée de vie | Applications Pipelines pétroliers et gaziers, traitement pétrochimique, systèmes de manutention des carburants, eau potable et eaux usées municipales, usines chimiques, production d'électricité |
Modèle court
Dimensions compactes face à face, similaires à celles d'une vanne à guillotine.
Surface du passage : 40 à 50 % d'une vanne à boisseau cylindrique à passage intégral.
Convient aux applications où une certaine réduction du débit est acceptable.
Disponible en classes 150 et 300.
Motif régulier
Des dimensions face à face plus longues.
Zone du passage : environ 50 % du passage total.
Permet de minimiser les pertes de débit tout en optimisant les dimensions globales de la vanne grâce à un orifice rectangulaire.
Disponible en classes 600 et 900.

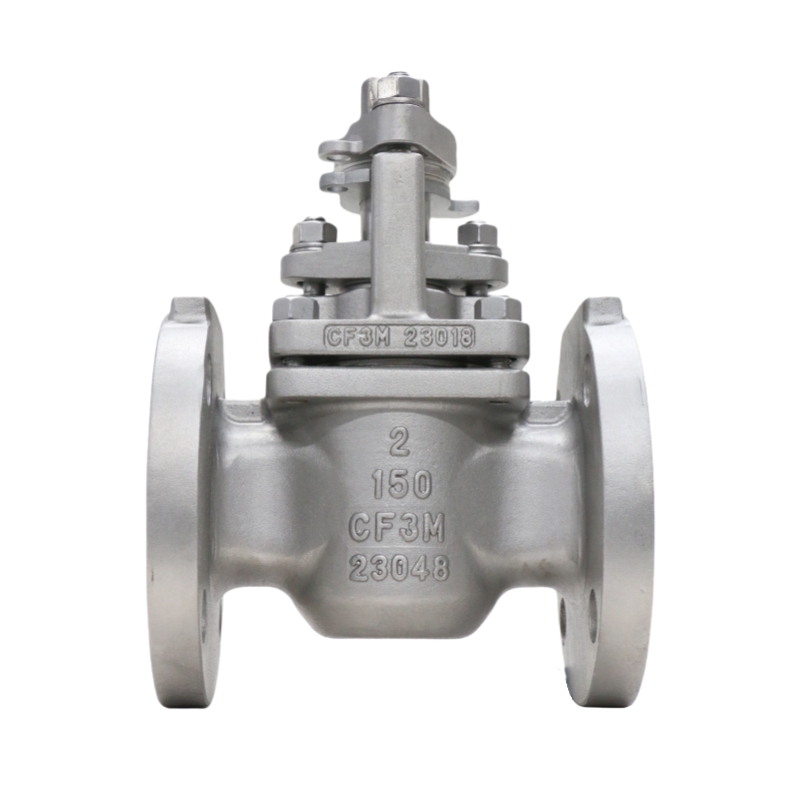

Sécurité incendie
Les vannes à bouchon à manchon peuvent être fournies dans une conception résistante au feu selon la norme API 607.
Conception antistatique
De l'électricité statique peut s'accumuler autour de la prise en raison du courant électrique ou du frottement.
entre le bouchon et le manchon en PTFE.
Version antistatique : un anneau conducteur est inséré dans une rainure du dispositif de réglage
vis, créant une connexion électrique entre la prise et le corps de la vanne à
Dissipez les charges statiques en toute sécurité.
Purger les connexions
Les corps de vannes peuvent être fournis avec un ou deux raccords de purge, permettant ainsi
L'intérieur de la vanne doit être nettoyé lorsque cela est nécessaire.
Soulagement des caries
Les soupapes peuvent être équipées d'un trou ou d'une fente de décharge dans le bouchon.
Cette fonctionnalité est requise pour les services qui provoquent une accumulation de pression ou
polymérisation lorsque la vanne est fermée.
Conception unique de la série de vannes à bouchon GEKO

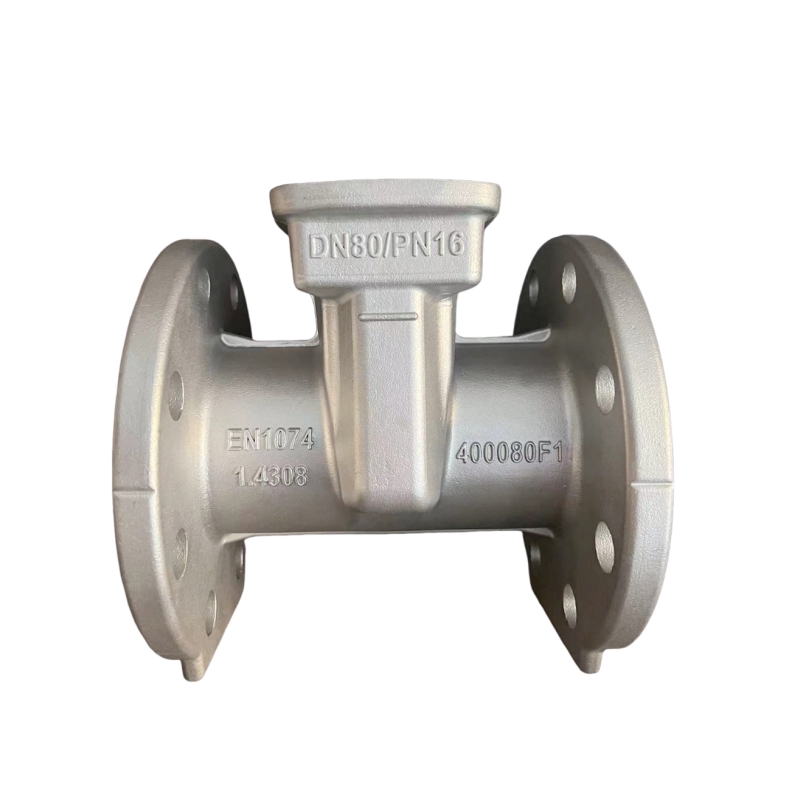

Conception corporelle
- Le manchon en PTFE sert de siège au bouchon de la vanne, éliminant ainsi le contact métal sur métal.
- Un faible effort de rotation et une prévention du grippage sont obtenus, permettant l'utilisation de n'importe quelle combinaison de matériaux corps/bouchon.
- L'étanchéité est garantie et les vannes ne nécessitent pratiquement aucun entretien.
Les bavettes de confinement moulées autour des orifices du corps empêchent tout écoulement de PTFE sous l'effet de la température et de la pression. Ces bavettes empêchent également la rotation du manchon pendant le fonctionnement.
Étanchéité et performance
- Les hautes performances sont obtenues grâce à un contact intime entre la fiche et le manchon en PTFE solidement fixé, ainsi qu'à des joints atmosphériques séparés.
L'étanchéité primaire à l'atmosphère est assurée par le siège en PTFE. Même après une longue période d'utilisation et malgré l'usure du siège, les vannes GEKO conservent une étanchéité atmosphérique efficace.
- L'étanchéité de la bride du couvercle utilise un diaphragme en PTFE protégé par un diaphragme métallique, avec un anneau en PTFE supplémentaire et un anneau Delta pour empêcher les fuites de la tige.
Protection contre les dommages aux manches
Les vannes GEKO sont dotées d'un mécanisme spécial assurant une étanchéité atmosphérique totale.
même si la manche est endommagée.
- En cas de dommages importants au manchon, le bouchon conique peut être ajusté de manière uniforme
comprimer le garnissage en filaments de PTFE, maintenu entre deux anneaux de butée.
En serrant la vis de réglage, un épaulement de la bague de butée est tiré vers le bas.
contre un rebord du couvercle, comprimant le joint pour une étanchéité complète sous des conditions extrêmes
conditions.
Couple de fonctionnement et garniture
- Les vannes à bouchon GEKO assurent une étanchéité parfaite avec un faible couple de manœuvre.
Les modèles semi-format « -2 » sont dotés d'un pré-serrage interne du joint d'étanchéité.
La technologie de traitement unique de GEKO.
- Les modèles de taille 2/2 "-12" utilisent un couvercle d'emballage séparé, facilement ajustable sans
démontage ou retrait des actionneurs, avec une conception qui répartit uniformément la charge sur
l'emballage.
Revêtement dur optionnel – Stellite®
- Les sièges de soupape peuvent être revêtus d'un alliage cobalt-chrome Stellite®, offrant :
- Excellente résistance à la corrosion
- Capacité de fonctionnement à haute température
- Dureté élevée pour une résistance à l'usure supérieure
Application de la vanne à bouchon à cage GEKO avec manchon de protection en PTFE
GKV655 Vanne à boisseau à cage antistatique et résistante au feu sont disponibles en quatre modèles différents. Le modèle indique les informations de base concernant la vanne, notamment ses dimensions d'extrémité (conformément à API 6D, BS 5353, ANSI B16.10 et DIN 3202/F1et la taille de l'orifice d'écoulement à travers la vanne. Différents orifices peuvent être conçus, fonctionnement marche/arrêt rapide, maintenance facile, résistance à l'écoulement minimale, conception antistatique et ignifuge.
