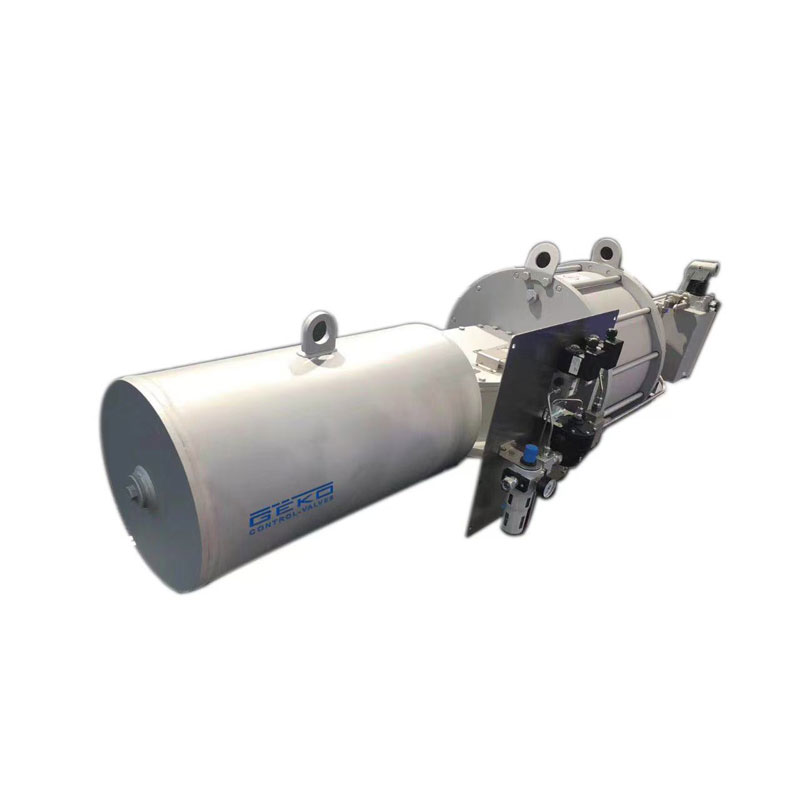

Name: Actionneur pneumatique à joug écossais
Availability: InStock

GKSF-ACTIONNEUR PNEUMATIQUE À JOUET SCOTCH

Poussée de sortie

Personnaliser selon les besoins du client

Options de contrôle

Marche/Arrêt, action directe, retour par ressort

Plage de température

-50°F à 300°F (-46°C à 149°C)

Montage

ISO 5211: 2001(E), MSS SP-101-1989

Médias d'approvisionnement

Air comprimé sec, gaz inerte

Source d'alimentation

Pneumatique

Certifications

PED, SIL 3 Convient

Pression de service maximale admissible

40 - 150 psi (2,8 - 10,3 bar)

Indices de protection

IP66, IP67M et IP68 selon la norme IEC 60529

Norme d'essai

EN 15714-3:2009

Compatibilité des vannes

Vannes à bille, vannes papillon

Accessoires

Arrêt d'urgence

Spécifications de l'actionneur pneumatique à joug écossais série GKSF

Couples de sortie

Double jeu: 830-250000 Nm

Couples de rappel du ressort: 3307-71764Nm

Températures de fonctionnement standard : -20℃ à 80℃

Basse température : -40℃ à 80℃

Température élevée : -20℃ à 120℃

Pression de service

Pneumatique : 3-7 BAR

Hydraulique : 100 bars

Caractéristiques de l'actionneur pneumatique à joug écossais de la série GKSF

Modèle : GKSFB/C-DA-SM/GM/HM

Caractéristiques : 1. Double action à 90 degrés renversement

2. structure du joug écossais

3. La forme de sortie est une sortie trouée

4. La taille du connecteur est conforme à la norme ISO 5211.

5. Les dimensions d'installation du commutateur de fin de course sont conformes à la norme NAMUR.

6. Il peut être utilisé pour les vannes pneumatiques marche/arrêt et de régulation.

7. Avec dispositif manuel hydraulique

8. Course bidirectionnelle réglable à ±5°

Plage de couple : 18 670 Nm à 65 740 Nm

Les actionneurs pneumatiques à joug écossais de la série GKSF sont utilisés dans de nombreux secteurs industriels.

industries pétrochimiques et gazières
Largement utilisé dans les systèmes de raffinage et de gaz naturel pour la découpe des pipelines, le contrôle du débit de gaz naturel liquéfié et la déviation du fluide.
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Dotés de revêtements anticorrosion et de raccords standard, les vannes à bille et les vannes papillon permettent d'optimiser le débit des systèmes d'alimentation en eau, de CVC et de chauffage urbain.
Ingénierie navale et océanique
Pour les environnements à forte salinité en eau de mer, le boîtier de l'actionneur peut être fabriqué à partir de matériaux résistants à la corrosion.
Protection de l'environnement et traitement des eaux industrielles
Il propose différents types de réglages et d'interrupteurs, ainsi que diverses fonctions au choix, ce qui permet de réduire les coûts tout en répondant aux exigences des utilisateurs.
