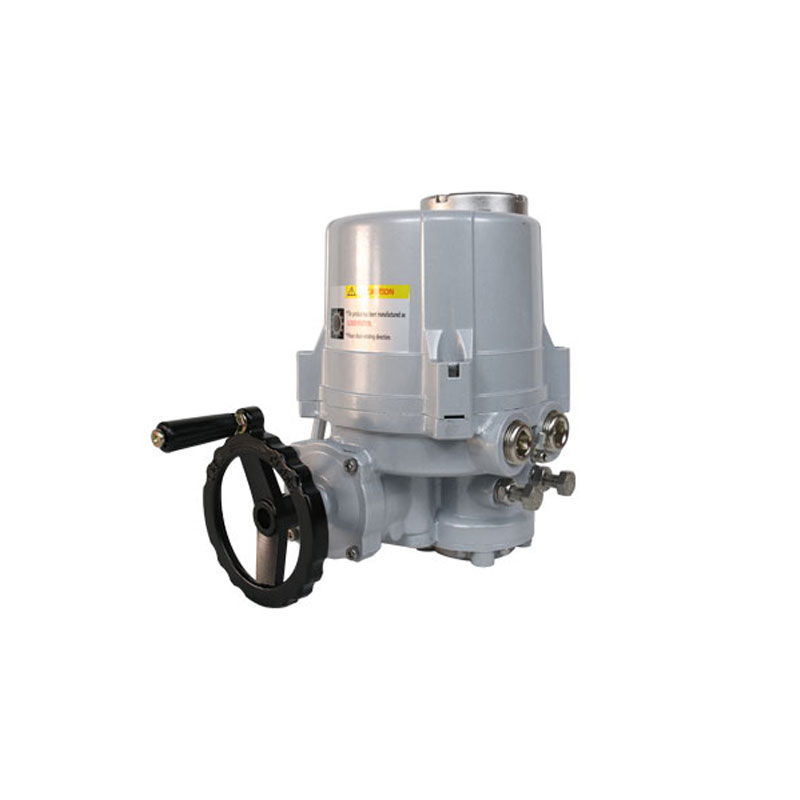

Name: Actionneur électrique à course angulaire avec commande manuelle
Availability: InStock

GKQ-ACTIONNEUR ÉLECTRIQUE À COURSE ANGULAIRE AVEC COMMANDE MANUELLE

Poussée de sortie

20 Nm à 9000 Nm

Options de contrôle

Interrupteur marche/arrêt : carte relais d’interposition 120/230 V CA (IRB)

Contrôleur AC/DC 24 V

Modulation : Contrôleur Servo NXT

Protocoles de communication : Servo NXT DeviceNet, EtherNet/IP

Tensions

120, 230 V CA 50/60 Hz, monophasé

24 V : CA/CC

Source d'alimentation

24-27 V CA ou 30-38 V CC

70-DNS : VAC : 120

70-NXT : 120/220 V CA 50/60 Hz, 24 V CA/CC

Indices de protection

NEMA 4, 4X et IP65, IP67

Signal d'entrée

Marche/Arrêt : 120/230 V CA, 24 V CA/CC

Modulation : 4-20 mA, 0-10 V, 0-5 V, 2-10 V

Montage

ISO 5211

Moteur

Moteur à induction monophasé, réversible, à condensateur permanent 120/230 V CA

Moteur à courant continu à aimant permanent et balais 24 V

Plage de température

-20°F (-29°C) à 150°F (+65°)

Options de commutation

2 interrupteurs mécaniques SPDT standard

Interrupteurs auxiliaires supplémentaires disponibles (jusqu'à 6 au total)

Interrupteurs de couple en option.

Certifications

Certification CE, certification CCC, certification antidéflagrante

Compatibilité des vannes

Déplacement angulaire

Points forts de l'actionneur électrique de la série GKQ

- Conception compacte et robuste adaptée à l'automatisation des vannes papillon et des registres

- Étanchéité standard (IP67) (Étanchéité aux explosions en option (Ex II B T4 et IP68))

- Boîtier en alliage d'aluminium avec revêtement extérieur en époxy-polyester

- Couple de sortie : 25 Nm (2,5 kg.m) à 9 000 Nm (900 kg.m)

Caractéristiques de l'actionneur électrique de la série GKQ

Butée mécanique externe. Empêche le dépassement de la course.

angle lorsque le contacteur de fin de course tombe en panne.

Entrées de câbles

- Standard 2-PF3/4" (Max 1") pour divers presse-étoupes.

douille d'entraînement amovible et embase de montage ISO5211

- (F07~F16) pour un montage facile sur la vanne.

Boulons de couvercle captifs

- Conçu pour éviter sa perte lors de la maintenance ou de l'installation.

* Toutes les vis externes sont en acier inoxydable pour prévenir la rouille.

Actionneur électrique à course angulaire GKQ utilisé dans de nombreux secteurs industriels

industries pétrochimiques et gazières
Doté de vannes à course angulaire variée, largement utilisées dans les systèmes de raffinage et de gaz naturel pour la découpe de pipelines, le contrôle du débit de gaz naturel liquéfié et la dérivation de fluides.
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Doté de revêtements anticorrosion et de raccords standard, il permet d'optimiser le débit des systèmes d'alimentation en eau, de CVC et de chauffage urbain en associant vannes de régulation et vannes d'arrêt.
Ingénierie navale et océanique
Pour les environnements à forte salinité en eau de mer, le boîtier de l'actionneur peut être fabriqué à partir de matériaux résistants à la corrosion.
Protection de l'environnement et traitement des eaux industrielles
Il propose différents types de réglages et d'interrupteurs, ainsi que diverses fonctions au choix, ce qui permet de réduire les coûts tout en répondant aux exigences des utilisateurs.

Mots-clés populaires :

Actionneur de vanne électrique à course angulaire

fabricant d'actionneurs électriques pour vannes à bille

Actionneur électrique antidéflagrant réglable

Actionneur électrique pour vanne à commutation

Actionneur électrique à course angulaire conforme à la norme ISO5211

Tête électrique de vanne 24V 220V 380V

laisser un message

Si vous êtes intéressé par nos produits et souhaitez en savoir plus, veuillez laisser un message ici, nous vous répondrons dès que possible.

Produits connexes

Nous espérons sincèrement que les clients viendront nous rendre visite et échanger avec nous. Nous nous engageons à fournir des produits personnalisés à nos clients afin de les aider à conqué

Scotch Yoke single acting pneumatic actuator manufacturer

Actionneur pneumatique à joug écossais

Actionneur pneumatique GKSF à joug écossais Conçu spécifiquement pour les couples élevés, ce dispositif constitue un moyen unique et fiable de manœuvrer les vannes à bille, à papillon ou à boisseau à rotation de 90°.

pneumatic linear actuator position control

Actionneur pneumatique à piston linéaire

Le GKPL Actionneur pneumatique à piston linéaireNous proposons à nos clients du monde entier les dernières conceptions d'actionnement de vannes. Il s'agit d'un système linéaire.Le cylindre (le fluide d'alimentation peut être de l'air ou du gaz) convient aux pressions d'alimentation jusqu'à 160 bars.

Actionneur électrique à course angulaire avec commande manuelle

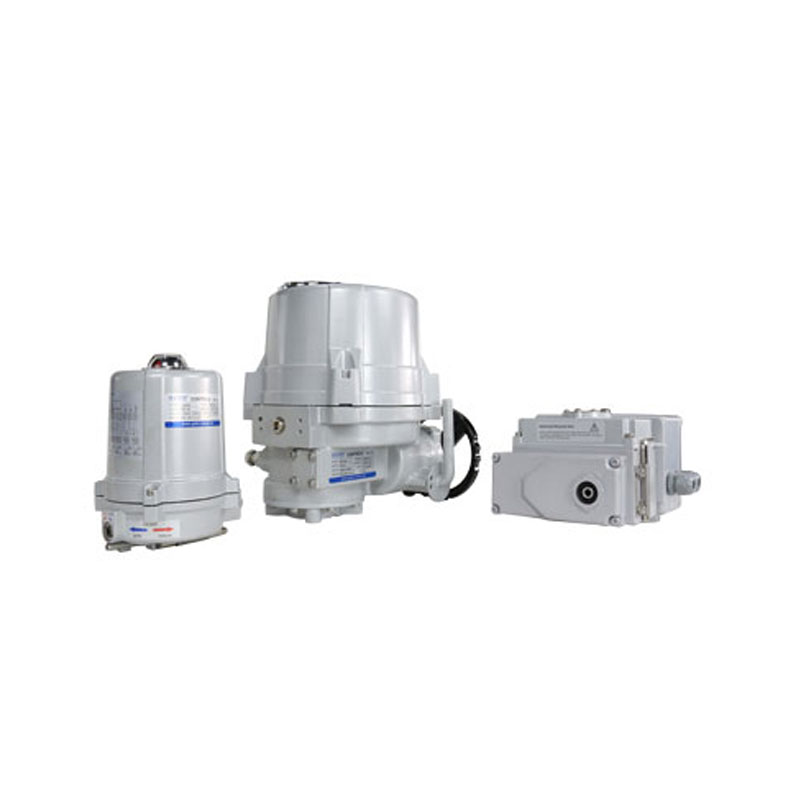

Actionneur électrique série GKQ L'actionneur électrique de la série GKQ se distingue par sa taille compacte, sa construction robuste, ses performances fiables et sa capacité d'intégration complète dans des systèmes de contrôle sophistiqués. Contrairement aux autres actionneurs, il offre une course de 0 à 90 degrés (un quart de tour) et permet un positionnement de haute précision.
