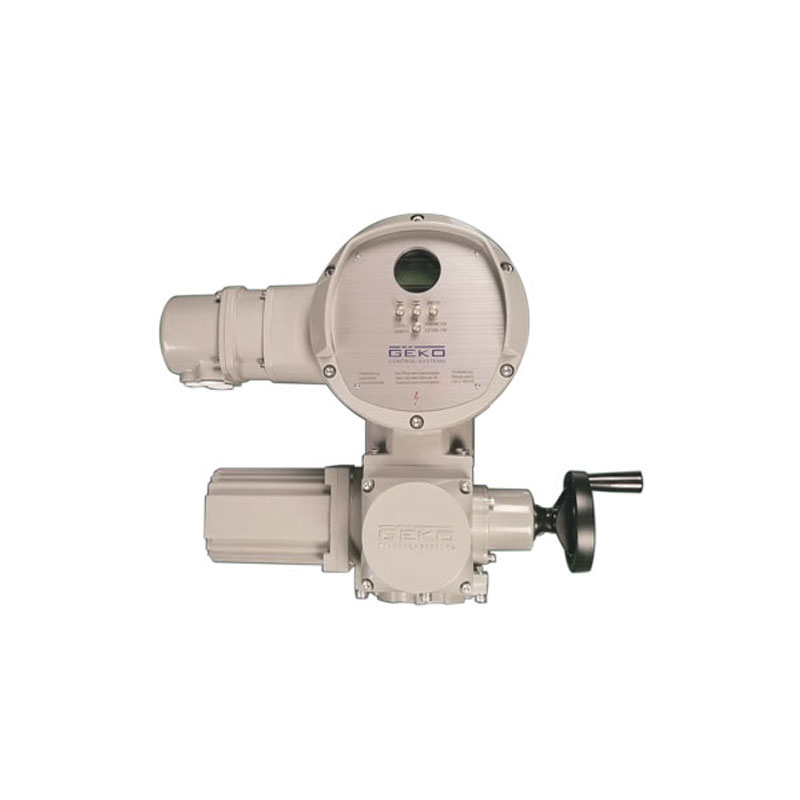

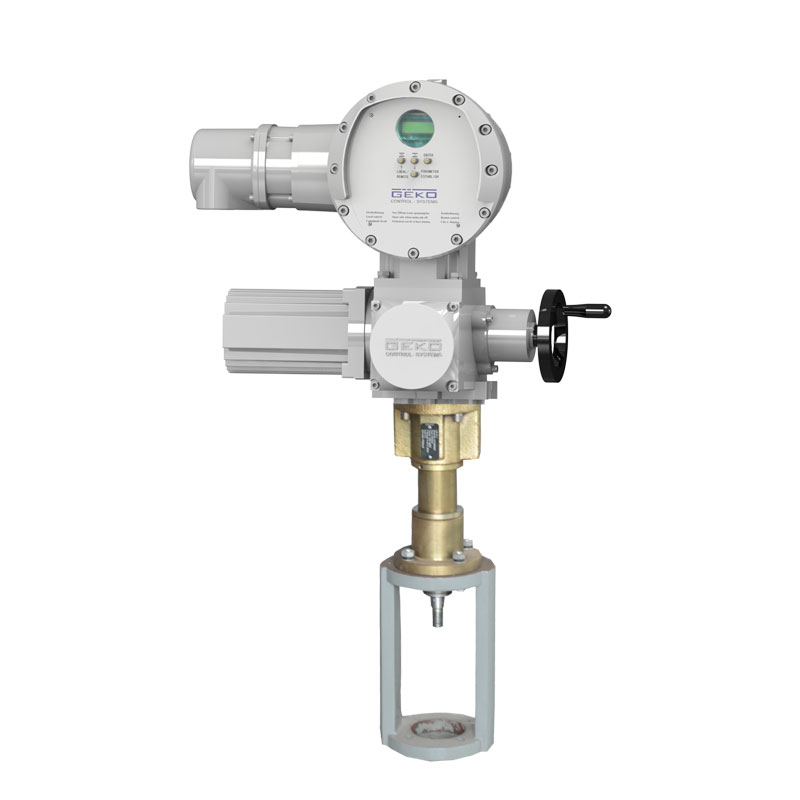

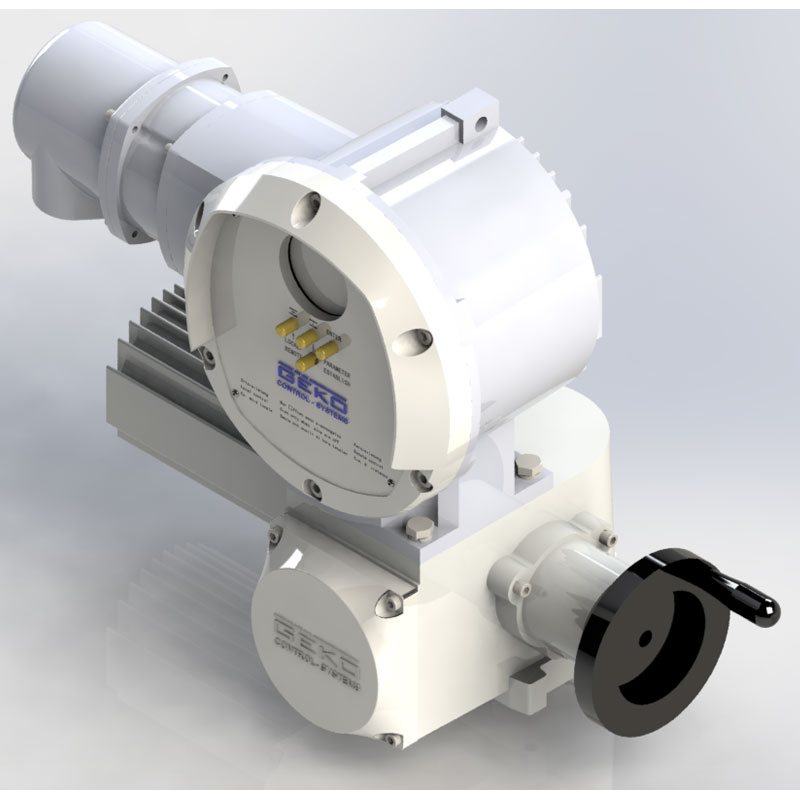

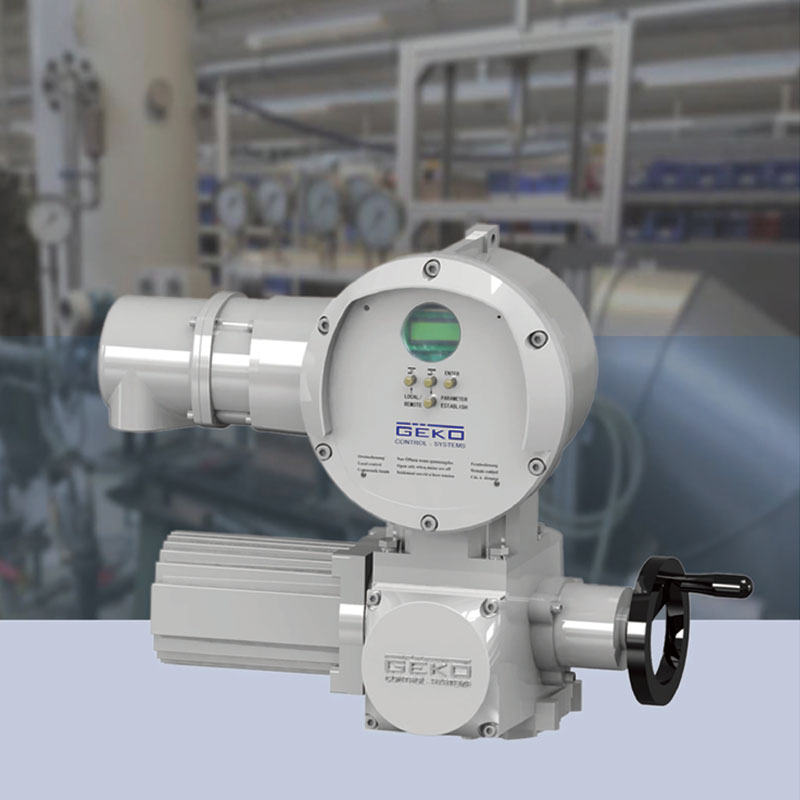

Actionneur électrique série GKSA Cet actionneur intégré intelligent utilise des composants électroniques au lieu de composants mécaniques et présente une structure modulaire. Doté d'un convertisseur de fréquence intégré, il permet une utilisation rationnelle de l'énergie.
GKSA-ACTIONNEUR ÉLECTRIQUE INTÉGRÉ LINTELLIGENT
| |
Poussée de sortie 9 Nm à 16 000 Nm
| Options de contrôle Interrupteur marche/arrêt : carte relais d’interposition 120/230 V CA (IRB) Contrôleur AC/DC 24 V Modulation : Contrôleur Servo NXT Protocoles de communication : Servo NXT DeviceNet, EtherNet/IP |
Tensions 120, 230 V CA 50/60 Hz, monophasé 24 V : CA/CC
| Source d'alimentation 24-27 V CA ou 30-38 V CC 70-DNS : VAC : 120 70-NXT : 120/220 V CA 50/60 Hz, 24 V CA/CC |
Indices de protection NEMA 4, 4X et IP65, IP67
| Signal d'entrée Marche/Arrêt : 120/230 V CA, 24 V CA/CC Modulation : 4-20 mA, 0-10 V, 0-5 V, 2-10 V |
Montage ISO 5211
| Moteur Moteur à induction monophasé, réversible, à condensateur permanent 120/230 V CA Moteur à courant continu à aimant permanent et balais 24 V |
Plage de température -20°F (-29°C) à 150°F (+65°)
| Options de commutation 2 interrupteurs mécaniques SPDT standard Interrupteurs auxiliaires supplémentaires disponibles (jusqu'à 6 au total) Interrupteurs de couple en option. |
Certifications Certification CE, certification CCC, certification antidéflagrante | Compatibilité des vannes trait droit et trait angulaire |
Conception standard de l'actionneur électrique intégré de la série GKSA
Actionneurs standard : service de courte durée S2-15 min selon DIN EN 60034.
Actionneurs modulants : service intermittent S4/S5 selon DIN EN 60034 :
cycle de service min. de 25 %, 1200 c/h pour tous les couples de déclenchement et vitesses de sortie.
combinaisons dans la plage de températures de -20°C à +60°C.
Classe de protection IP67 selon DIN EN 60529 (IP68 sur demande).
Classe d'isolation du moteur F.
Protection électronique du moteur, correction automatique de la séquence de phases.
Courant de démarrage inférieur au courant nominal.
Tolérance de tension de ligne -10 % / +15 % dans la plage de tension choisie,
Gamme de fréquences de 40 à 70 Hz.
Température ambiante admissible : -20°C à +60°C (-4°F à +140°F),
Températures plus élevées sur demande.
Connexion électrique à double étanchéité : (protégée contre la poussière et l'eau lorsque la prise est retirée).
Montage séparé possible de l'unité électronique ; manivelle/roue de secours
fonctionnement (déconnecté pendant le fonctionnement du moteur !).
"Non intrusif" après réglage des positions d'extrémité de la vanne (PROFITRON).
Différentes vitesses de sortie, réglables pour OUVERTURE, FERMETURE, OUVERTURE d'urgence et
Fermeture d'urgence (PROFITRON).
Coupure dépendante du déplacement, réglable en continu, 3 courbes de couple de référence
la valve peut être stockée (PROFITRON).
Guidage de l'opérateur via un écran en 9 langues (PROFITRON) externe 24 V CC
Fourniture d'un module électronique possible en standard.
Caractéristiques de l'actionneur électrique intégré de la série GKSA
Simplifier la structure, la rendre raisonnable : utiliser des composants électroniques plutôt que des composants mécaniques, adopter une structure modulaire.
Indice de protection : le niveau le plus bas est IP67, conforme à la norme DIN EN 60529. (Remarque : un indice de protection IP68 peut être fourni en cas de besoin).
Installation séparée : lorsque l’espace d’installation est insuffisant, que la température est trop élevée, que les vibrations sont excessives ou que le débogage et les tests sur site sont difficiles, l’unité de contrôle intelligente et la partie principale peuvent être installées séparément.
Les actionneurs électriques intégrés de la série GKSA sont utilisés dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Ingénierie des réseaux d'adduction d'eau municipaux et des systèmes de chauffage, ventilation et climatisation
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
