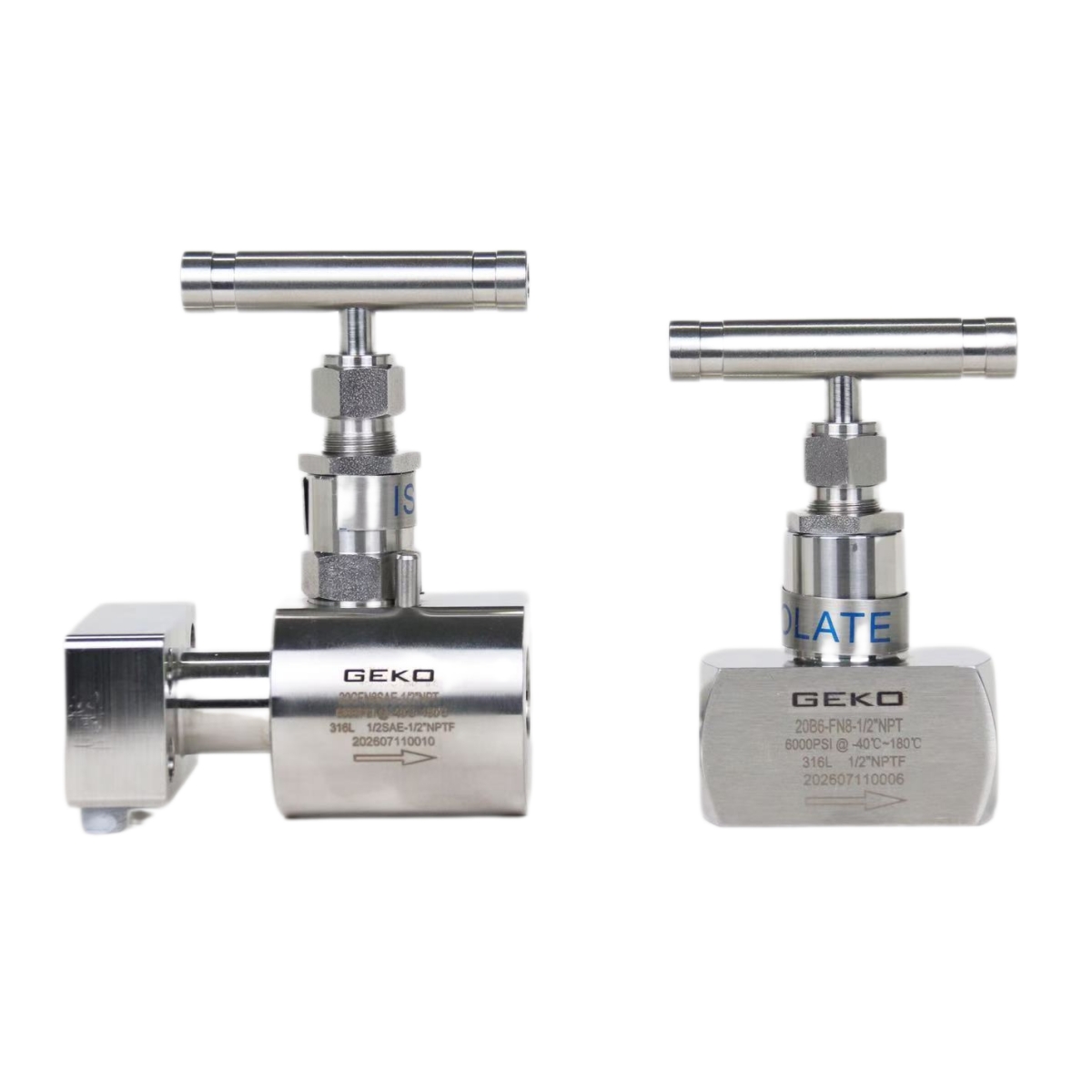

Name: Vanne à aiguille pour instrument de service d'hydrogène
Availability: InStock

Vanne à pointeau pour unité de purification d'hydrogène et électrolyseur d'hydrogène

Gamme de tailles

NPS 1/16" – 2"

Matériaux de la carrosserie

Acier inoxydable 316/F316L, alliage 20, Monel 400

Plage de température

-65°F à 1200°F (-54°C à 650°C)

Matériaux de tiges

Acier inoxydable 316/316L, alliage 20

Pression de service maximale admissible

10 000 psi WOG / 690 bar

Matériaux des sièges

PTFE, PCTFE, PEEK, acier inoxydable, alliage 20

Puissance de coupure

Classe VI / Zéro fuite

Matériaux du disque

Acier inoxydable 316, alliage 20, Monel 400

Style corporel

Modèle droit / En ligne

Norme de conception

Conforme aux normes ASME B31.1 / B31.3 et ISO 9001

Connexions terminales

Raccords à compression filetés femelles / NPT, ISO 8434-1

Norme d'essai

Test API 598 / ISO 5208 / Test de coque selon les exigences du client

Ports

Options standard à port unique/multiport disponibles

Plateforme Connect

Système de montage standard NAMUR pour actionneurs

Face à face

Conformément à la norme du fabricant / ASME B16.10

Applications

Systèmes d'instrumentation, de pétrochimie, de gaz et de liquides

Vanne à aiguille pour instruments à hydrogène | Vanne à aiguille haute pression pour hydrogène

Vannes et raccords d'instrumentation générale :

Diamètres de produit de 1/16" à 2", pression de service maximale de 10 000 psi

et les températures varient de -65°F à 1200°F.

Les matériaux optionnels comprennent l'acier inoxydable, le CRC, l'alliage, le nylon et le PTFE.

Optimisé pour les conditions de haute pression d'hydrogène, il est largement utilisé dans l'hydrogène.

Il sert également aux unités de purification et aux systèmes d'électrolyse de l'hydrogène. Il sert également à

canalisations d'instrumentation, circuits d'échantillonnage et d'arrêt dans l'ensemble du processus de production d'hydrogène.

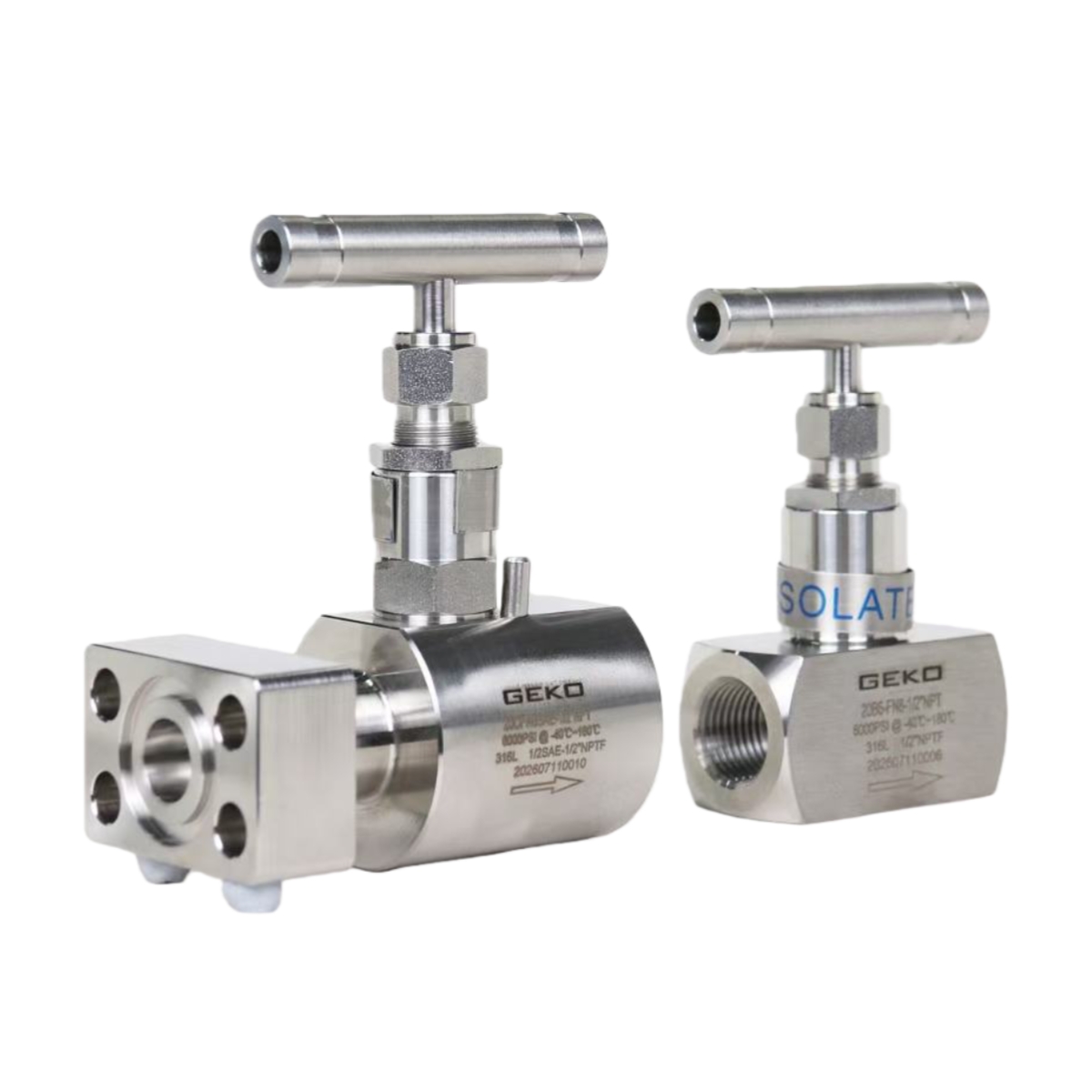

Conception unique deGEKORaccord à aiguille à compression pour instrumentation

Needle valve for hydrogen purification unit and electrolyzer

Haute pression et large plage de températuresPression nominale de 6000 PSI, plage de fonctionnement de -40 °C à 180 °C pour les environnements hydrogène difficiles

Classe V Zéro FuiteÉtanchéité parfaite pour empêcher les fuites d'hydrogène et garantir la sécurité

Résistance à la fragilisation par l'hydrogène de l'acier inoxydable 316L :Corps en acier inoxydable forgé pour une longue durée de vie dans les applications à hydrogène de haute pureté

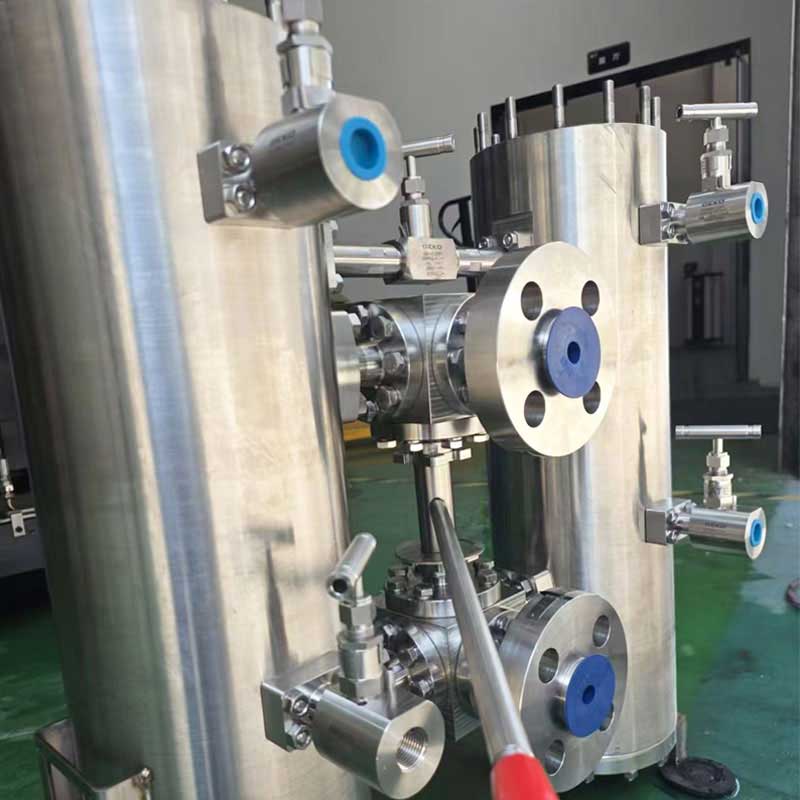

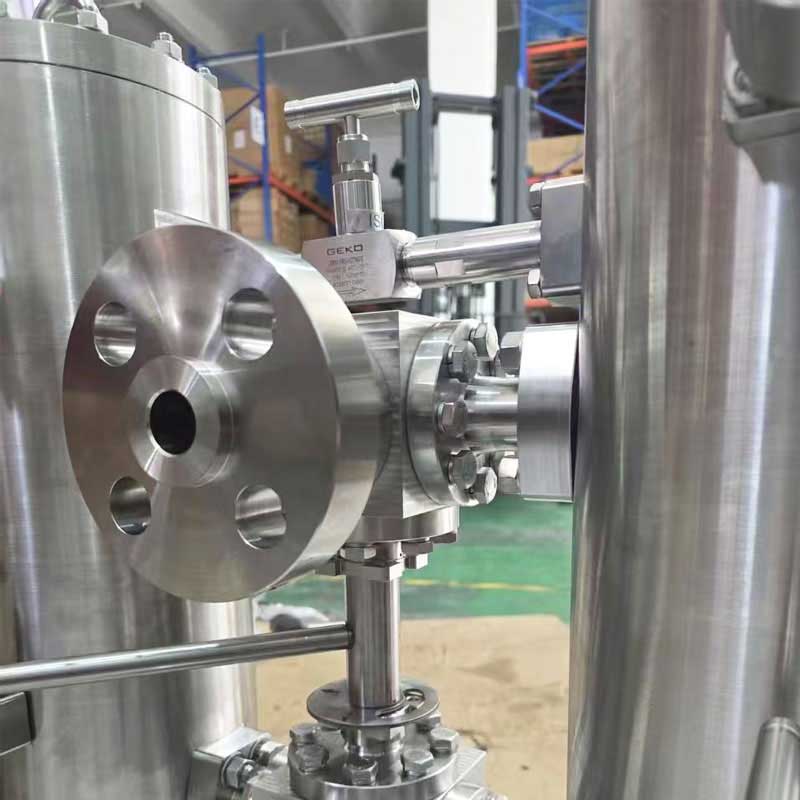

Production et purification de l'hydrogène
Utilisé pour l'isolation, l'échantillonnage et la mise hors tension des instruments dans les systèmes d'électrolyse de l'hydrogène et les unités de purification de l'hydrogène.

Conditions de fonctionnement : Service à hydrogène pur haute pression, nécessite un matériau anti-fragilisation par l'hydrogène, classe V zéro fuite, aucun circuit d'écoulement en zone morte pour éviter la contamination.
Stations de stockage et de ravitaillement en hydrogène
Installés dans les canalisations d'hydrogène haute pression, les réservoirs de stockage et les boucles de contrôle des instruments des stations de ravitaillement.

Conditions de fonctionnement : Résistance à une pression allant jusqu'à 6000 PSI, large plage de températures de -40 °C à la température ambiante, fluctuations de pression fréquentes, nécessite une étanchéité stable à long terme et une résistance à la fatigue.
Industrie chimique et pétrochimique
Utilisé dans la synthèse de l'ammoniac, les procédés d'hydrogénation et les canalisations de contrôle de l'hydrogène dans les usines chimiques.

Conditions de fonctionnement : Milieux corrosifs contenant de l'hydrogène, plage de température -40°C~180°C, nécessite un matériau 316L résistant à la corrosion et une étanchéité fiable sous l'effet des variations de température.
Industrie de la production d'électricité et de l'énergie
Utilisé dans les systèmes de générateurs refroidis à l'hydrogène et dans les canalisations d'alimentation en hydrogène pour la dénitrification des gaz de combustion.

Conditions de fonctionnement : Fonctionnement continu à l'hydrogène sec, exigence stricte de zéro fuite, installation compacte pour la tubulure des instruments, conception nécessitant peu d'entretien.
Systèmes de laboratoire et de gaz de haute pureté
Installés aux points d'échantillonnage et aux boucles de contrôle des bancs d'essai d'hydrogène haute pression et des instruments d'analyse des gaz.

Conditions de fonctionnement : Service à hydrogène ultra-pur, faible exigence de lixiviation des matériaux, fonctionnement fréquent à faible couple, conception anti-contamination.
