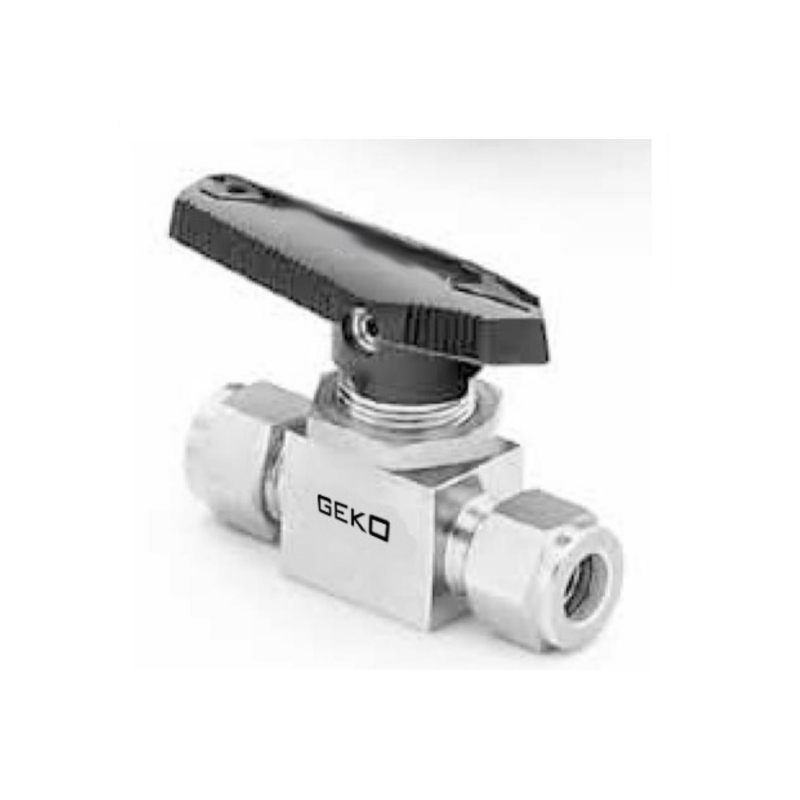

Name: Vanne à bille monobloc haute pression pour instruments
Availability: InStock

VALVE À BILLE MONOBLOC POUR INSTRUMENTATION (SÉRIE 20G / 21G / 22G / 23G / 24 / 25)

Gamme de tailles

1/16" – 3/4" (3 mm – 12 mm)

Matériaux de la carrosserie

Acier inoxydable 316/316L, laiton, alliage 400

Plage de température

–65°F à 300°F (–53°C à 148°C)

Matériaux d'emballage

PTFE modifié, UHMWPE ou PTFE

Pression de service maximale

Jusqu'à 3000 psig (206 bar), selon la taille de la vanne

Coefficients de débit (Cv)

0,05 – 12, selon le type de vanne

Configurations de vannes

Motifs droits et motifs angulaires

Modèles d'écoulement

Interrupteur marche/arrêt (2 voies), interrupteur à commutation (3 voies, 5 voies, 7 voies), interrupteur croisé (4 voies, 6 voies)

Types de connexion terminale

Raccords NPT, ISO coniques (PT) et raccords de tubes (type Swagelok)

Puissance de coupure

Classe VI étanche à bulles, zéro fuite (testé en usine)

Normes applicables

ASME B16.34, EN12516, MSS SP-25, GB/T 12237

Norme d'essai

Testé à 100 % en usine pour la pression et les fuites

Options de poignée

Levier en aluminium, levier en acier inoxydable ou poignée en nylon (bleu, vert, orange, rouge, jaune, ovale)

Notes sur les motifs angulaires

Les options et accessoires sont les mêmes que pour le modèle à motif droit ; les valeurs nominales de pression et de température, les coefficients de débit (Cv) et les dimensions diffèrent.

Applications typiques

Panneaux d'instrumentation, systèmes d'échantillonnage, contrôle des gaz de procédé, boucles de chauffage ou de refroidissement, systèmes de cyclage environnemental et thermique

Options de série

Séries 20G / 21G / 22G / 23G / 24 / 25 – disponibles pour les configurations de flux à 2, 3, 4, 5, 6 et 7 voies

Vanne à bille monobloc haute pression pour instruments

Tailles de produits de 1/8" à 1", avec des pressions de service de 10 000 à 60 000

la pression en psi et la température varient de -422 °F à 1200 °F.

Les matériaux optionnels comprennent l'acier inoxydable haute résistance 316.

Conception unique de la vanne d'instrumentation GEKO

Les vannes d'instrumentation GEKO offrent de multiples configurations au choix.

Adapté aux environnements à basse et haute pression, et permet d'atteindre une précision

Contrôle des flux dans les applications analytiques, d'instrumentation et scientifiques.

Dans les applications exigeant des débits précis, ils peuvent être finement réglés.

avec des coefficients de débit allant de 0,004 à 0,16. Il existe différentes poignées.

Plusieurs options sont disponibles pour les vannes de mesure, permettant d'obtenir un débit reproductible.

régulation, contrôle amélioré du débit, ou utilisez un tournevis pour régler le débit

réglage dans les applications à basse pression.

Les vannes d'instrumentation GEKO sont utilisées dans de nombreux secteurs industriels.

industries pétrochimiques et gazières
vannes d'instrumentation GEKO sont largement utilisées dans les systèmes de raffinage et de gaz naturel, et les matériaux et les conceptions que nous choisissons permettent de maintenir un fonctionnement efficace des systèmes de fluides même dans des environnements difficiles.
Traitement de l'eau et des eaux usées
Ces vannes d'instrumentation sont dotées de revêtements résistants à la corrosion et de raccords standard, ce qui permet d'optimiser l'efficacité du débit des systèmes de traitement de l'eau et des eaux usées.
Ingénierie navale et océanique
Nous collaborons avec des clients du monde entier pour les aider à atteindre leurs objectifs en matière de production, de distribution, de compression, de ravitaillement et de transport d'énergie propre, de manière sûre et efficace.
Protection de l'environnement et traitement des eaux industrielles
Nous pouvons vous fournir une large gamme de produits et services pour les systèmes de fluides de votre station de traitement d'eau potable ou d'eaux usées.
