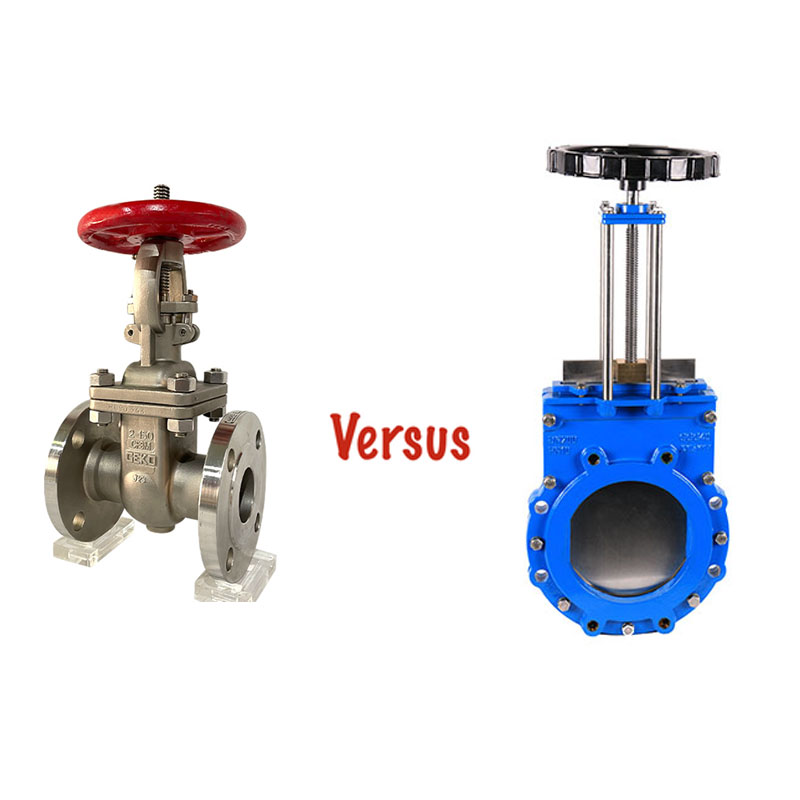

Différence entre une vanne à guillotine et une vanne à guillotine

Il existe de nombreux types de vannes à guillotine, dont la vanne à guillotine à couteau. Selon leur structure, on distingue les vannes à guillotine plates et les vannes à guillotine à couteau. En fonction du mode de raccordement, on distingue les vannes à guillotine à brides, à oreilles et à plaquettes.

Comparée à une vanne à guillotine classique, la vanne à guillotine à disque présente une structure simple. De petite taille, elle est facile à utiliser et à installer. Elle est particulièrement adaptée aux fluides à forte consistance et contenant des particules solides. Comme son nom l'indique, la vanne à guillotine à disque utilise un disque en forme de lame pour interrompre le passage du fluide. Ce disque possède deux surfaces d'étanchéité formant un coin. Il peut être réalisé en version rigide monobloc ou en version élastique, ce qui permet une légère déformation et améliore l'étanchéité. En résumé, la vanne à guillotine à disque présente les principaux avantages suivants par rapport aux vannes à guillotine classiques :

1. Le joint en forme de U assure une bonne étanchéité.

2. Sa conception à diamètre intégral assure un débit important. De plus, même en présence de fluides chargés de particules, son installation, son démontage et sa maintenance sont aisés. Le joint d'étanchéité de la vanne est remplaçable sans démontage, ce qui simplifie son entretien.

3. La vanne équipée d'un couteau de vanne offre un bon effet de rupture de vanne, peut couper efficacement toutes sortes de débris dans le milieu et résoudre le phénomène de fuite après la rupture de vanne des milieux contenant des blocs, des particules et des fibres.

4. La vanne à guillotine présente une structure ultra-courte, une taille réduite, une faible résistance à l'écoulement, un poids léger, une économie de matériaux et un faible encombrement.

Bien que le prix de vanne à guillotine à chapeau son pouvoir réducteur est supérieur à celui d'une vanne à guillotine ordinaire, et ses bonnes performances sont généralement reconnues par le marché.

Champ d'application de la vanne à guillotine :

1. Industrie minière, lavage du charbon, industrie sidérurgique -- utilisé pour le lavage du charbon et les pipelines de lavage, les pipelines de filtration des scories, etc., les pipelines d'évacuation des cendres ;

2. Dispositif de purification - utilisé pour les eaux usées, la boue, la saleté et l'eau clarifiée contenant des matières en suspension ;

3. Industrie du papier - utilisé pour toute concentration de pâte à papier, mélange matière-eau ;

4. Élimination des cendres des centrales électriques - utilisées pour la production de boues de cendres.

Précautions d'installation des vannes à guillotine

1. Avant d'installer la vanne à guillotine, vérifiez la cavité de la vanne, la surface d'étanchéité et les autres pièces, et assurez-vous qu'aucune saleté ni aucun sable n'y adhère.

2. Les boulons de chaque pièce de raccordement doivent être serrés uniformément.

3. Vérifiez que les éléments d'étanchéité doivent être fermement pressés, non seulement pour garantir l'étanchéité de l'emballage, mais aussi pour assurer l'ouverture flexible de la porte ;

4. Avant d'installer la vanne, l'utilisateur doit vérifier le modèle de la vanne, la taille du raccordement et prêter attention au sens d'écoulement du fluide afin de garantir la conformité avec les exigences de la vanne ;

5. Lors de l'installation de la vanne, l'utilisateur doit réserver l'espace nécessaire pour l'entraînement de la vanne ;

6. Le câblage du dispositif d'entraînement doit être effectué conformément au schéma de circuit ;

7. La vanne à guillotine doit être entretenue régulièrement et ne doit pas être heurtée ni comprimée volontairement, afin de ne pas altérer son étanchéité.
