En matière de régulation des débits de fluides dans les systèmes industriels, le choix du type de vanne de régulation approprié est crucial. Il existe deux principaux types de vannes de régulation : les vannes rotatives et les vannes linéaires, chacune présentant des avantages distincts selon l’application. Cet article met en lumière les principales différences entre ces deux types, en se concentrant sur les vannes rotatives de GEKO, reconnues pour leur haute précision et leur robustesse.
Qu'est-ce qu'une vanne de régulation rotative ?
Une vanne de régulation rotative est un type de vanne qui utilise des composants rotatifs, comme une vanne papillon ou une vanne à bille, pour réguler le débit d'un fluide. Son fonctionnement repose sur la rotation du noyau, généralement de 90 degrés, qui permet de contrôler le passage du fluide. Ce système est particulièrement performant pour une ouverture rapide ou une régulation de débit instantanée.
À l'inverse, une vanne de régulation linéaire (par exemple, les vannes à globe et les vannes à guillotine) fonctionne par un mouvement linéaire : la tige de la vanne se déplace verticalement pour ouvrir ou fermer la vanne. Ce type de vanne est couramment utilisé pour des réglages précis et de faible amplitude du débit d'un fluide.

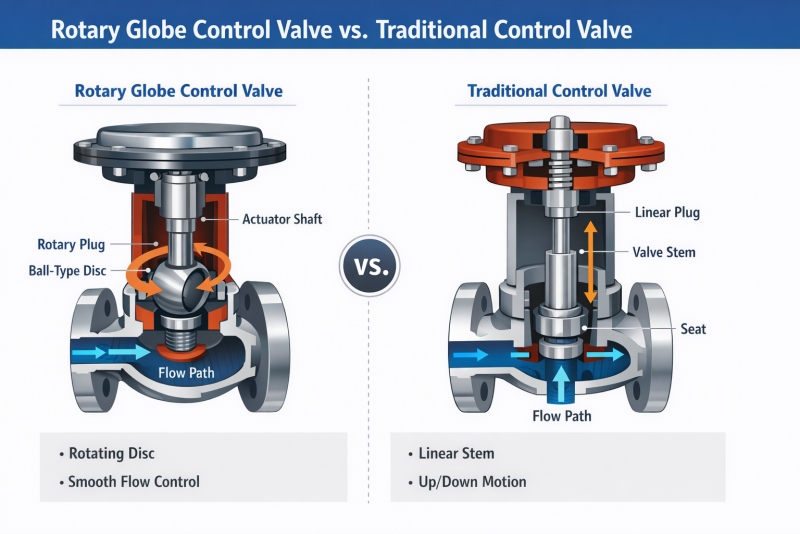

Différences structurelles : vannes de régulation rotatives vs. linéaires
La conception d'une vanne de régulation rotative est compacte et se compose d'un élément rotatif (papillon ou bille) et d'un actionneur pneumatique ou électrique. Cette conception permet des réglages plus fluides et plus rapides et est idéale pour les applications nécessitant une régulation de débit importante dans un espace réduit.
À l'inverse, les vannes de régulation linéaire sont généralement plus complexes et se composent de plusieurs éléments, dont une tige, un obturateur et un siège. Le mouvement de la tige commande l'ouverture et la fermeture de la vanne, ce qui la rend adaptée aux applications exigeant des réglages précis et une structure plus complexe.
Principes de fonctionnement : efficacité et temps de réponse
Les vannes de régulation rotatives, comme celles proposées par GEKO, régulent le débit en modifiant la section du passage du fluide grâce à des composants rotatifs. Cette conception permet des temps de réponse rapides, ce qui les rend idéales pour les applications nécessitant une commutation marche/arrêt rapide ou des ajustements de débit continus. Ces vannes excellent dans des secteurs tels que le pétrole et le gaz, le traitement de l'eau et l'industrie chimique, où la réactivité et la maîtrise des débits importants sont essentielles.
En revanche, les vannes de régulation linéaire ajustent le débit en déplaçant le clapet ou le disque de manière linéaire afin de modifier la section de passage. Bien qu'elles offrent une grande précision et soient idéales pour les réglages fins de débit, leur temps de réponse est généralement plus long, ce qui les rend plus adaptées aux applications nécessitant un contrôle précis de faibles débits.
Caractéristiques de performance clés : flexibilité et précision
Les vannes de régulation rotatives offrent plusieurs avantages clés, notamment :
Large plage de réglage (jusqu'à 150:1)
Capacité de débit élevée
chute de pression faible
Excellente résistance à la cavitation
capacités d'arrêt étanches
Ces caractéristiques rendent les vannes de régulation rotatives idéales pour les tuyaux de grand diamètre, les systèmes à haut débit et les applications impliquant des boues, des milieux corrosifs ou nécessitant une fermeture rapide.
En comparaison, les vannes de régulation linéaire excellent en termes de précision et de linéarité. Elles offrent une plus grande exactitude dans le contrôle du débit, mais leur plage de réglage est plus réduite et elles présentent généralement des pertes de charge plus importantes. Ces vannes sont idéales pour les applications exigeant un contrôle précis des faibles débits ou des fortes différences de pression, comme dans les industries pharmaceutique et de la chimie fine.
Applications : Quelle vanne choisir ?
Les vannes de régulation rotatives sont largement utilisées dans les industries exigeant un contrôle précis du débit ou dans les environnements où une fermeture rapide est nécessaire. Exemples d'applications :
Raffinage et traitement chimique
stations d'épuration des eaux
industries pétrolières et gazières
Manipulation de boues ou de produits chimiques agressifs
Les vannes de régulation linéaire sont idéales pour les situations exigeant un contrôle de haute précision du débit des fluides. Exemples d'applications courantes :
fabrication pharmaceutique
production de produits chimiques fins
centrales électriques
systèmes CVC
Les vannes de régulation rotatives GEKO sont conçues pour répondre aux exigences des industries qui requièrent précision et durabilité pour la régulation des débits à grande échelle. Grâce à leurs fonctionnalités avancées et à leur construction robuste, les vannes de régulation rotatives GEKO constituent une solution optimale pour les applications impliquant des substances corrosives, des débits élevés et une actionnement rapide.
Conclusion : Comparaison des vannes de régulation rotatives et linéaires de GEKO
Les vannes de régulation rotatives et linéaires offrent chacune des avantages distincts, selon les besoins de l'application. Les vannes de régulation rotatives GEKO sont conçues pour les industries exigeant une régulation rapide et précise des débits, ainsi qu'une étanchéité parfaite. Leur conception compacte et leurs performances optimales en font un choix privilégié pour les systèmes pétroliers et gaziers, chimiques et de traitement de l'eau.
À l'inverse, les vannes de régulation linéaires sont idéales pour les industries où un contrôle précis du débit et une grande exactitude sont essentiels. Que vous ayez besoin des vannes de régulation rotatives haute performance de GEKO pour des ajustements de débit rapides ou d'une vanne linéaire pour une régulation précise, le choix du type de vanne approprié est crucial pour optimiser les performances du système.
Pour les industries exigeant une grande fiabilité, les vannes de régulation rotatives GEKO sont le choix optimal pour un fonctionnement sans faille et une durabilité à long terme.
