Nouvelle livraison - Vannes à bille à tourillon GEKO API 6D

GEKO Valves a fourni avec succès une série de Vannes à bille et clapets anti-retour à tourillon API 6DPour les applications de canalisations et de procédés à haute pression. Cette livraison comprend plusieurs tailles et configurations de vannes, toutes conçues et fabriquées dans le strict respect des normes internationales, garantissant fiabilité, sécurité et performances à long termedans les services essentiels.

Cet article résume principales caractéristiques techniques, matériaux et normesdes vannes livrées, fournissant une référence claire aux ingénieurs, aux entreprises d'ingénierie, d'approvisionnement et de construction (EPC) et aux utilisateurs finaux.

Vannes à bille à tourillon API 6D (classe 600)

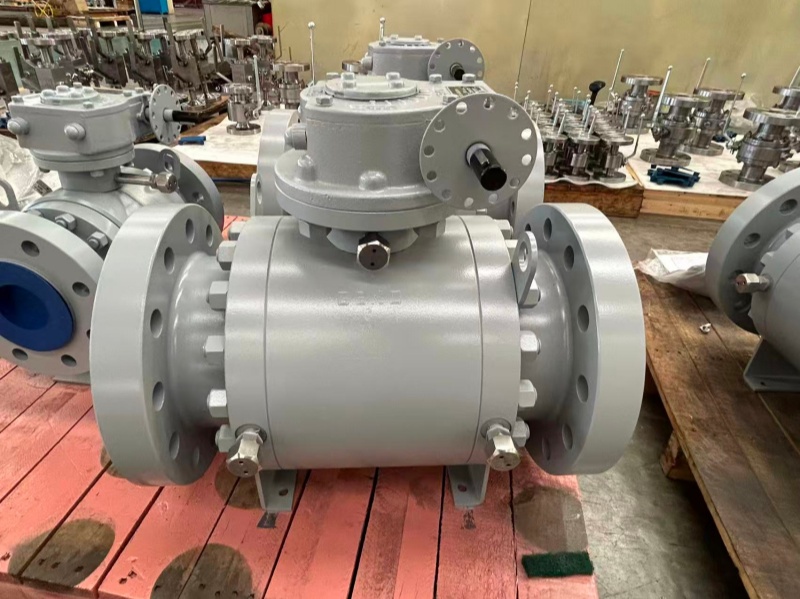

Vanne à bille à tourillon de 4 pouces – Passage intégral, classe 600

Le vanne à bille à tourillon API 6D de 4 poucesest conçu pour les applications d'isolation haute pression dans les pipelines de transport de pétrole et de gaz.

Principales caractéristiques techniques :

Taille: 4”

Alésage: Pleine puissance

Conception: vanne à bille montée sur tourillon

Construction: Entrée latérale à trois ou deux pièces

Technologie:

Double bloc et saignement (DBB)

Ballon simple à double isolation / sièges doubles

Clapet anti-retour interne pour système d'étanchéité

Injection de scellant secondairesur les bouchons de tige et de selle

Raccordements de ventilation et d'évacuationconformément à l'API 6D

Conception résistante au feuconformément à API 6FA / API 607

Dispositif antistatiqueet Tige anti-éclatement

Opération: Boîte de vitesses avec dispositif de verrouillage

Normes et évaluations :

Norme de conception : API 6D

Classe de pression : Classe ASME 600

Connexions finales : Raccord RF à brides – ASME B16.5

Face à face: API 6D

Matériels:

Corps: ASTM A105N

Balle: Acier inoxydable duplex ASTM A182 F51

Tige / Tourillon : Duplex F51

Siège: Carbure de tungstène à revêtement dur

Printemps: Inconel X750

Garnissage du presse-étoupe : Graphite

Joints toriques : Viton

Verrouillage: ASTM A193 B7 / A194 2H

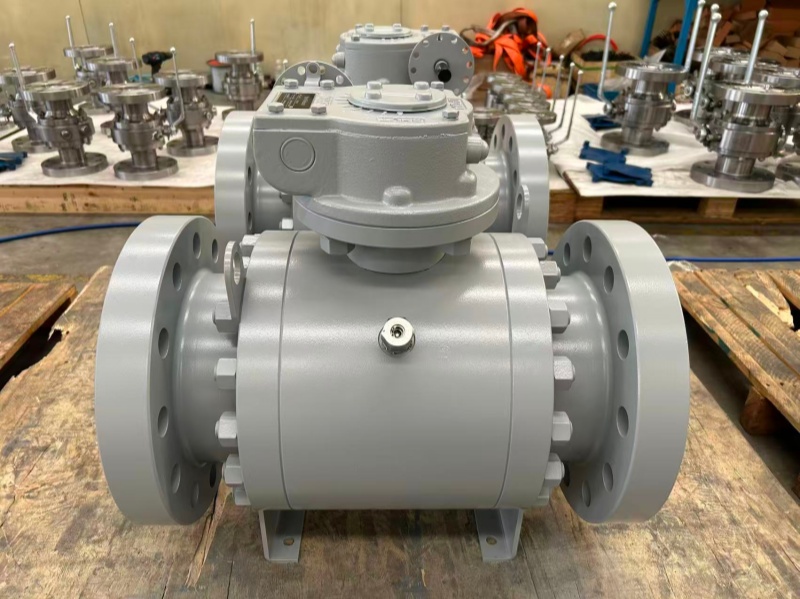

Vanne à bille à tourillon de 6 pouces – Passage intégral, classe 600

Le vanne à bille à tourillon API 6D de 6 poucesElle partage la même philosophie de conception à haute intégrité et convient aux applications de pipelines de grand diamètre.

Caractéristiques principales :

Taille: 6”

Pression nominale : 600 livres

Alésage: Pleine puissance

Connexions finales : RF x RF, ASME B16.5

Construction: Entrée latérale à trois ou deux pièces

DBB avec ballon unique (sièges doubles)

Clapet anti-retour interne

Système d'injection de mastic secondaire

Raccordements de ventilation et d'évacuation

Coffre-fort ignifugé : API 6FA / API 607

Tige antistatique et anti-éclatement

Opération: Boîte de vitesses avec dispositif de verrouillage

Matériels:

Corps: ASTM A105N

Balle: Duplex ASTM A182 F51

Tige / Tourillon : Duplex F51

Siège: Carbure de tungstène à revêtement dur

Printemps: Inconel X750

Emballage: Graphite

Joints toriques : Viton

Verrouillage: ASTM A193 B7 / A194 2H

Vanne à bille haute pression 1 po – 800 lb

GEKO a également livré un vanne à bille haute pression de 1 pouce, conçu pour les installations compactes nécessitant une étanchéité de haute qualité.

Points techniques importants :

Taille: 1”

Pression nominale : 800 LB

Alésage: Pleine puissance

Connexion: Téton long, SW x FNPT

Matériau du corps : Acier au carbone

Garniture: Acier inoxydable duplex

Scellés: Viton A

Emplacements des bouchons, des évents et des drainsconformément à l'API 6D

Sièges remplaçables

Système d'injection de mastic pour siège et tige
(avec clapet anti-retour interne le cas échéant)

Coffre-fort ignifugé : API 6FA / API 607

Dispositif antistatique et tige anti-éclatement

Verrouillage: ASTM A193 B7

Prêt pour Installation du dispositif de verrouillage

Clapet anti-retour à oreilles API 594 – Classe 600

Outre les vannes à bille, GEKO a fourni Clapets anti-retour à oreilles API 594pour une prévention fiable des refoulements.

Caractéristiques:

Taper: Clapet anti-retour à oreilles de plaquette

Pression nominale : Classe ASME 600

Installation: Entre les brides à face surélevée

Norme de conception : API 594

Matériels:

Corps: ASTM A216 WCB

Assiettes : Duplex ASTM A182 F51

Garniture: Duplex ASTM A182 F51

Siège: Métal contre métal

Goupilles / Fixations : Duplex F51

Printemps: Inconel X750
