Les vannes à boisseau sphérique sont des dispositifs d'arrêt largement utilisés dans les réseaux de canalisations industrielles des industries pétrochimiques, des centrales électriques, des stations d'épuration, des réseaux de gaz naturel et de chauffage urbain. Lors de leurs achats, de nombreux acquéreurs se basent uniquement sur le prix et le diamètre nominal, négligeant ainsi des indicateurs techniques essentiels. Un mauvais choix de vanne à boisseau sphérique entraîne souvent des défaillances d'étanchéité, des fuites de fluide, des opérations de maintenance fréquentes et des arrêts imprévus de canalisations, engendrant des pertes d'exploitation importantes à long terme.

Cet article détaille tous les facteurs clés à prendre en compte lors de l'achat de vannes à bille pour les systèmes de tuyauterie, afin d'aider les ingénieurs d'approvisionnement et les concepteurs de projets à prendre des décisions d'achat rentables et fiables.

1. Clarifier les conditions de fonctionnement réelles des systèmes de tuyauterie

Les paramètres de fonctionnement constituent le principal critère de référence avant l'achat de vannes à boisseau sphérique. Toutes les configurations doivent correspondre aux conditions de service sur site.

Fluide : eau claire, vapeur, fioul, gaz naturel, produits chimiques corrosifs ou boues contenant des particules solides. Les caractéristiques du fluide déterminent le matériau du corps et du siège de la vanne.

Température de fonctionnement : basse température, température ambiante ou service à haute température

Pression de service : pression nominale, surpression maximale et pression d’arrêt requise

Exigence fonctionnelle : régulation simple par coupure marche/arrêt ou par débit continu

Capacité de débit : choisir une vanne à boisseau sphérique à passage intégral ou à passage réduit en fonction du débit requis.

2. Sélectionner le type de vanne à bille approprié

Différents types de vannes à bille structurelles s'appliquent à des configurations de tuyauterie distinctes.

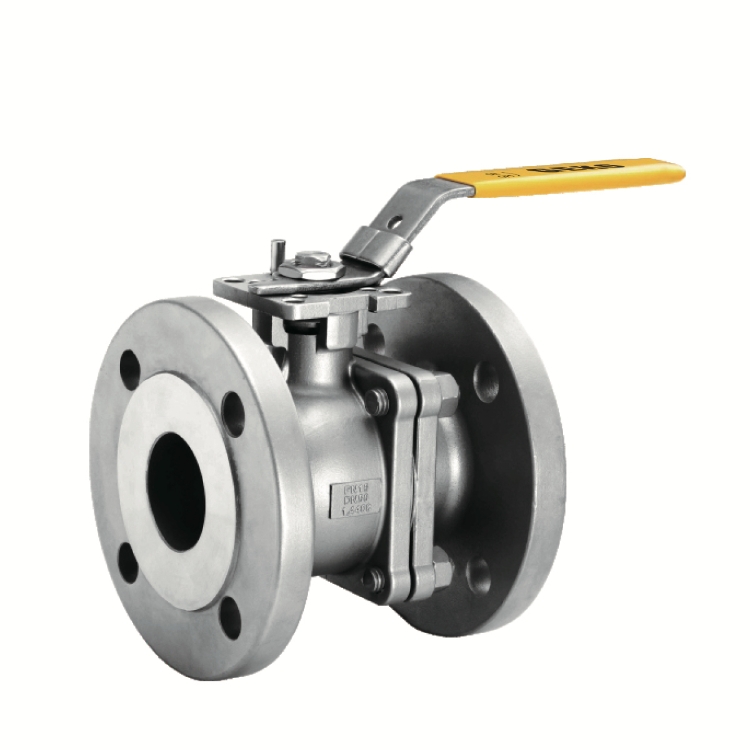

Vanne à bille flottante : construction simple, coût compétitif, adaptée aux canalisations de petit et moyen diamètre à moyenne et basse pression.

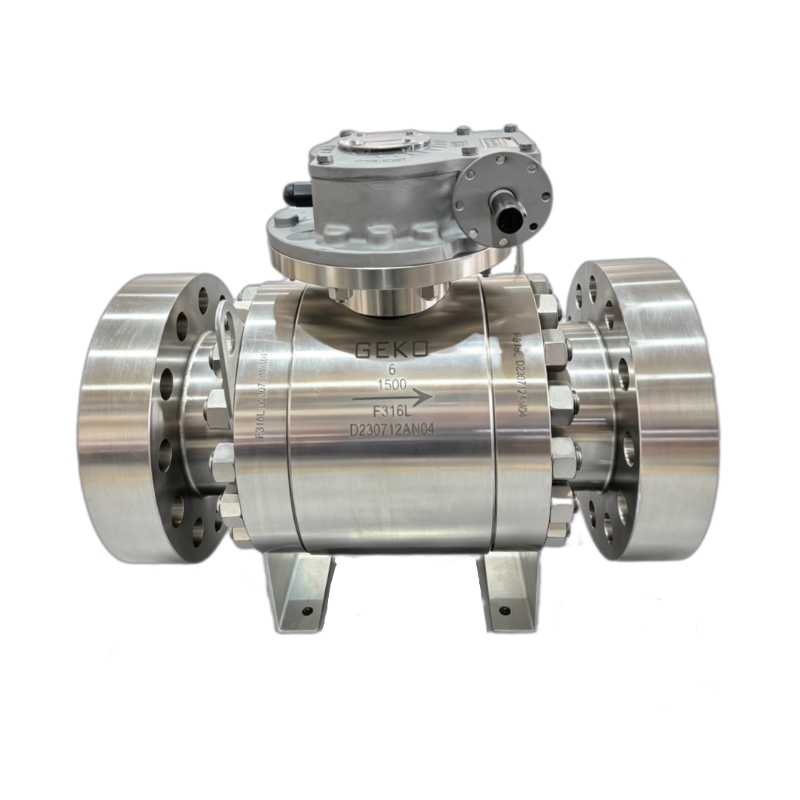

Vanne à bille montée sur tourillon : La conception à bille fixe réduit le couple de fonctionnement, offre d'excellentes performances sous haute pression et dans les canalisations de grand diamètre, et est largement utilisée pour le transport de gaz sur de longues distances et les canalisations de procédés industriels lourds.

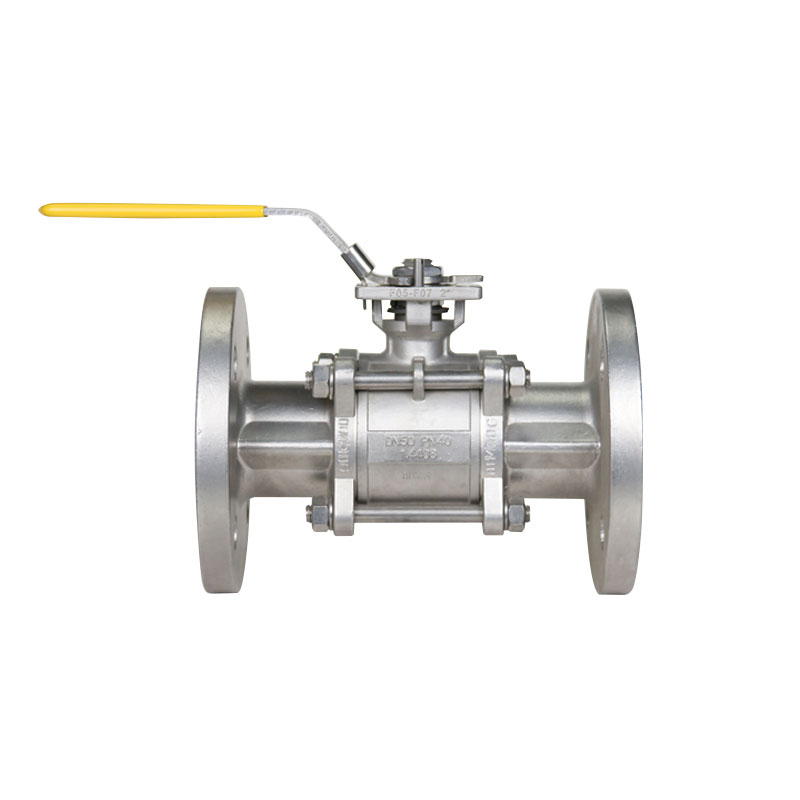

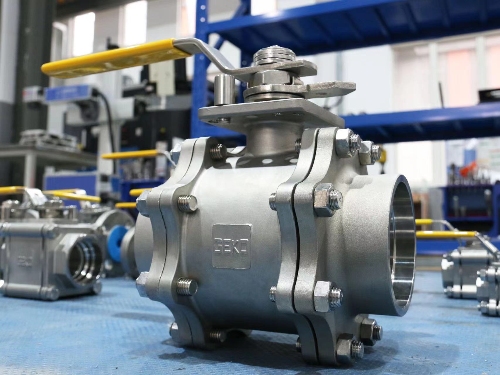

Vanne à bille en 3 parties : corps modulaire divisé. Les opérateurs peuvent effectuer la maintenance en ligne sans retirer la vanne complète des canalisations, ce qui est idéal pour les systèmes nécessitant une inspection régulière.

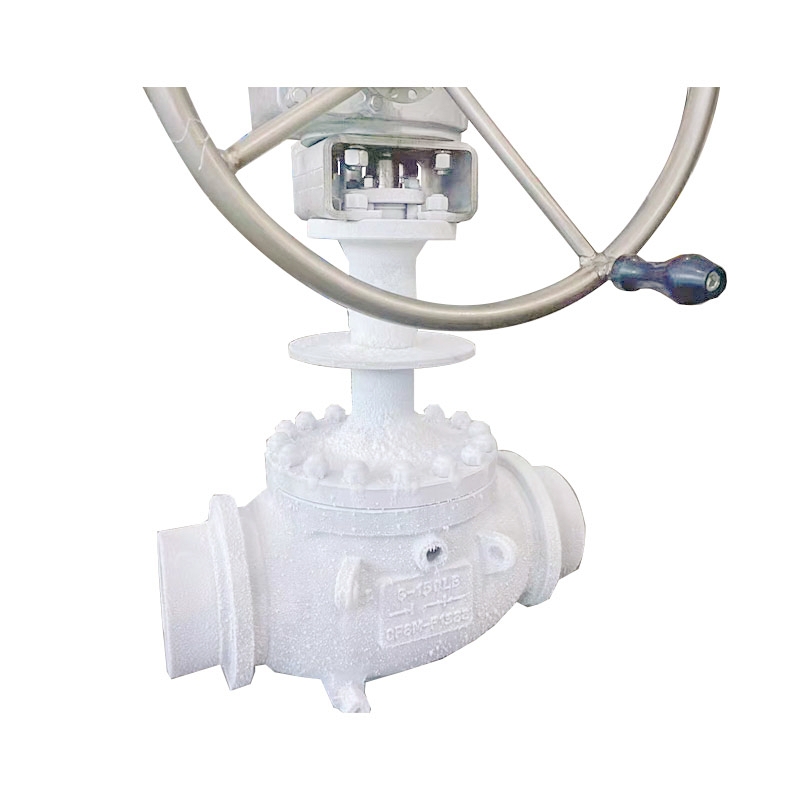

Vanne à bille à entrée supérieure : Maintenance accessible par le haut de la vanne sans déconnexion de la bride, privilégiée pour les pipelines enterrés et les stations-service.

3. Vérifier la compatibilité des matériaux du corps de vanne et des garnitures

L'incompatibilité des matériaux est l'une des principales causes de détérioration prématurée des vannes à bille.

Acier au carbone WCB : Huiles courantes, vapeur à haute température et fluides non corrosifs, fréquemment utilisés dans les canalisations auxiliaires des centrales électriques.

Acier inoxydable SS304 / SS316 : Eau, fluides chimiques faiblement acides et alcalins.

Acier inoxydable duplex : résiste à l’eau de mer, à la saumure et aux environnements fortement corrosifs.

Acier allié : Conditions de travail à haute température, haute pression et traitement à l'hydrogène.

4. Choisir le type de joint de siège approprié

La conception du siège influe directement sur l'étanchéité et la durée de vie.

Siège souple (PTFE, RPTFE, PEEK) : Bonnes performances d'étanchéité, résistance chimique, convient aux milieux propres en dessous de 200 ℃.

Siège dur métal sur métal : résistance aux hautes températures, résistance à l’abrasion, applicable à la vapeur, aux fluides à grande vitesse et aux milieux contenant des impuretés particulaires.

5. Déterminer le type de raccordement du pipeline

Sélectionnez le raccord d'extrémité en fonction de la norme d'installation, du niveau de pression et de la fréquence de maintenance :

Raccord à brides : démontage facile, étanchéité stable, largement utilisé pour les tuyauteries industrielles de grande taille.

Raccord fileté : Principalement des vannes de petite taille pour les canalisations auxiliaires basse pression

Assemblage par soudage bout à bout et par emboîtement : étanchéité excellente, convient aux environnements à haute pression, haute température et fluides inflammables dangereux.

6. Sélectionner le type d'actionneur

Adapter les actionneurs aux exigences de commande automatique des systèmes de tuyauterie :

Vanne à bille manuelle (commande par poignée/engrenage) : pour les canalisations à commutation peu fréquente

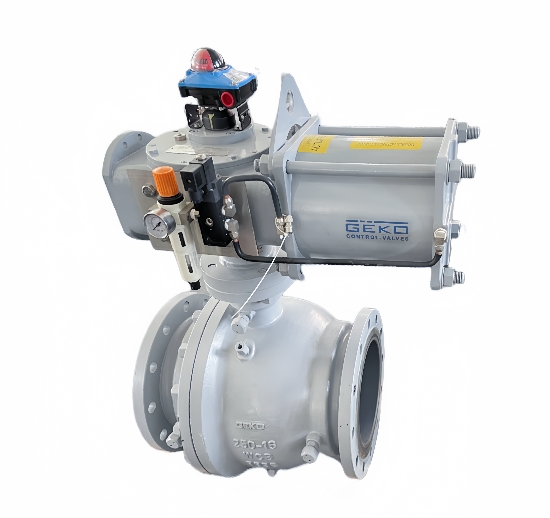

Vanne à bille pneumatique : action rapide, structure antidéflagrante en option, choix privilégié pour les lignes de production automatisées

Vanne à bille électrique : Adaptée aux sites sans air comprimé, facile à contrôler à distance par automate programmable.

Actionneur hydraulique : pour vannes à bille de grand diamètre et à couple élevé

7. Vérifier les configurations auxiliaires de sécurité essentielles

Pour les pipelines transportant des matières dangereuses, les accessoires de sécurité standard ne peuvent être omis :

structure résistante au feu

Dispositif antistatique

Tige anti-éclatement

Dispositif de verrouillage d'ouverture/fermeture

8. Équilibrer le coût initial et la performance du service à long terme

De nombreux acheteurs privilégient les prix d'achat bas. Les vannes à boisseau sphérique bon marché sont souvent fabriquées avec des matières premières de qualité inférieure et bénéficient d'une finition sommaire. Malgré un faible investissement initial, les remplacements fréquents de pièces, la gestion des fuites et les arrêts de production augmentent considérablement les coûts totaux.

Il est recommandé d'évaluer de manière exhaustive la durée de vie, le cycle de maintenance, la disponibilité des pièces de rechange et le service après-vente du fabricant.

9. Vérifier les qualifications et la certification du fournisseur

Les certifications standard garantissent la qualité des produits pour les projets de tuyauterie industrielle :

Certifications généralement requises : API 6D, ISO, CE, certification de sécurité incendie. Vérifiez si le fabricant peut fournir des rapports d’essais des matériaux (REM), des documents d’inspection et une assistance technique sur site.

Conclusion

L'achat de vannes à bille pour les systèmes de tuyauterie implique une évaluation systématique des conditions de fonctionnement, de la structure de la vanne, des matériaux, de l'étanchéité, des modes de raccordement, des actionneurs et des dispositifs de sécurité, au lieu de simplement comparer les prix et les dimensions.

GEKO Valve propose une gamme complète de vannes à boisseau sphérique flottantes, à tourillon, en trois parties et à entrée supérieure, disponibles dans une grande variété de matériaux. Nous offrons un soutien technique pour les projets de réseaux de tuyauterie dans les secteurs de l'énergie, de la pétrochimie, du traitement de l'eau et du gaz. Contactez notre équipe d'ingénieurs pour obtenir des conseils personnalisés sur l'acquisition de vannes à boisseau sphérique.
