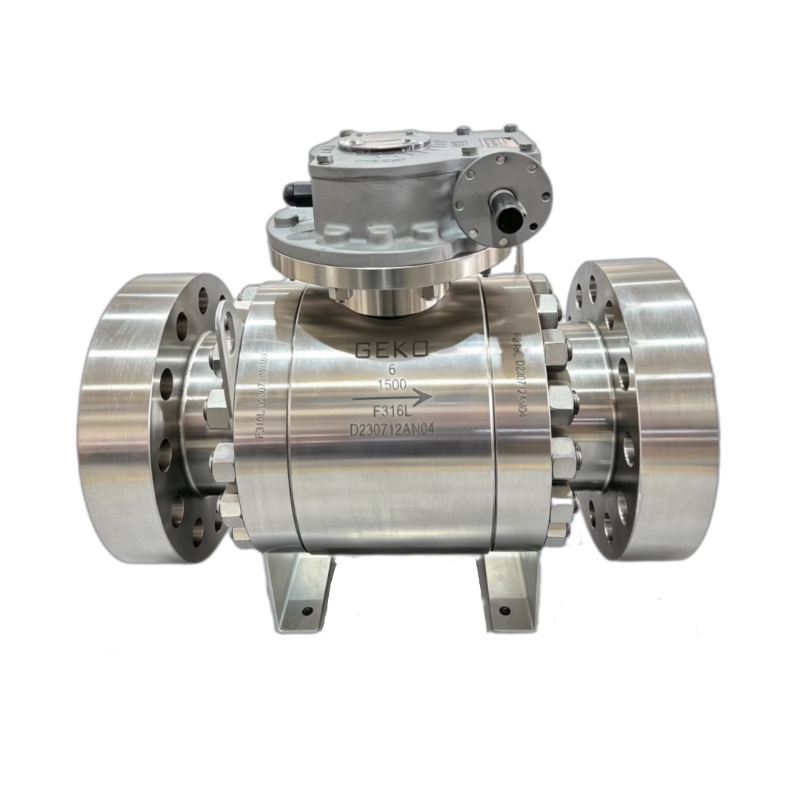

Vanne à bille à entrée supérieure

Les vannes à boisseau sphérique sont des dispositifs d'arrêt largement utilisés dans les réseaux de canalisations industrielles des industries pétrochimiques, des centrales électriques, des stations d'épuration, des réseaux de gaz naturel et de chauffage urbain. Lors de leurs achats, de nombreux acquéreurs se basent uniquement sur le prix et le diamètre nominal, négligeant ainsi des indicateurs techniques essentiels. Un mauvais choix de vanne à boisseau sphérique entraîne souvent des défaillances d'étanchéité, des fuites de fluide, des opérations de maintenance fréquentes et des arrêts imprévus de canalisations, engendrant des pertes d'exploitation importantes à long terme.Cet article détaille tous les facteurs clés à prendre en compte lors de l'achat de vannes à bille pour les systèmes de tuyauterie, afin d'aider les ingénieurs d'approvisionnement et les concepteurs de projets à prendre des décisions d'achat rentables et fiables.  1. Clarifier les conditions de fonctionnement réelles des systèmes de tuyauterieLes paramètres de fonctionnement constituent le principal critère de référence avant l'achat de vannes à boisseau sphérique. Toutes les configurations doivent correspondre aux conditions de service sur site.Fluide : eau claire, vapeur, fioul, gaz naturel, produits chimiques corrosifs ou boues contenant des particules solides. Les caractéristiques du fluide déterminent le matériau du corps et du siège de la vanne.Température de fonctionnement : basse température, température ambiante ou service à haute températurePression de service : pression nominale, surpression maximale et pression d’arrêt requiseExigence fonctionnelle : régulation simple par coupure marche/arrêt ou par débit continuCapacité de débit : choisir une vanne à boisseau sphérique à passage intégral ou à passage réduit en fonction du débit requis.  2. Sélectionner le type de vanne à bille appropriéDifférents types de vannes à bille structurelles s'appliquent à des configurations de tuyauterie distinctes.Vanne à bille flottante : construction simple, coût compétitif, adaptée aux canalisations de petit et moyen diamètre à moyenne et basse pression.Vanne à bille montée sur tourillon : La conception à bille fixe réduit le couple de fonctionnement, offre d'excellentes performances sous haute pression et dans les canalisations de grand diamètre, et est largement utilisée pour le transport de gaz sur de longues distances et les canalisations de procédés industriels lourds.Vanne à bille en 3 parties : corps modulaire divisé. Les opérateurs peuvent effectuer la maintenance en ligne sans retirer la vanne complète des canalisations, ce qui est idéal pour les systèmes nécessitant une inspection régulière.Vanne à bille à entrée supérieure : Maintenance accessible par le haut de la vanne sans déconnexion de la bride, privilégiée pour les pipelines enterrés et les stations-service.  3. Vérifier la compatibilité des matériaux du corps de vanne et des garnituresL'incompatibilité des matériaux est l'une des principales causes de détérioration prématurée des vannes à bille.Acier au carbone WCB : Huiles courantes, vapeur à haute température et fluides non corrosifs, fréquemment utilisés dans les canalisations auxiliaires des centrales électriques.Acier inoxydable SS304 / SS316 : Eau, fluides chimiques faiblement acides et alcalins.Acier inoxydable duplex : résiste à l’eau de mer, à la saumure et aux environnements fortement corrosifs.Acier allié : Conditions de travail à haute température, haute pression et traitement à l'hydrogène.  4. Choisir le type de joint de siège appropriéLa conception du siège influe directement sur l'étanchéité et la durée de vie.Siège souple (PTFE, RPTFE, PEEK) : Bonnes performances d'étanchéité, résistance chimique, convient aux milieux propres en dessous de 200 ℃.Siège dur métal sur métal : résistance aux hautes températures, résistance à l’abrasion, applicable à la vapeur, aux fluides à grande vitesse et aux milieux contenant des impuretés particulaires. 5. Déterminer le type de raccordement du pipelineSélectionnez le raccord d'extrémité en fonction de la norme d'installation, du niveau de pression et de la fréquence de maintenance :Raccord à brides : démontage facile, étanchéité stable, largement utilisé pour les tuyauteries industrielles de grande taille.Raccord fileté : Principalement des vannes de petite taille pour les canalisations auxiliaires basse pressionAssemblage par soudage bout à bout et par emboîtement : étanchéité excellente, convient aux environnements à haute pression, haute température et fluides inflammables dangereux.  6. Sélectionner le type d'actionneurAdapter les actionneurs aux exigences de commande automatique des systèmes de tuyauterie :Vanne à bille manuelle (commande par poignée/engrenage) : pour les canalisations à commutation peu fréquenteVanne à bille pneumatique : action rapide, structure antidéflagrante en option, choix privilégié pour les lignes de production automatiséesVanne à bille électrique : Adaptée aux sites sans air comprimé, facile à contrôler à distance par automate programmable.Actionneur hydraulique : pour vannes à bille de grand diamètre et à couple élevé 7. Vérifier les configurations auxiliaires de sécurité essentiellesPour les pipelines transportant des matières dangereuses, les accessoires de sécurité standard ne peuvent être omis :structure résistante au feuDispositif antistatiqueTige anti-éclatementDispositif de verrouillage d'ouverture/fermeture  8. Équilibrer le coût initial et la performance du service à long termeDe nombreux acheteurs privilégient les prix d'achat bas. Les vannes à boisseau sphérique bon marché sont souvent fabriquées avec des matières premières de qualité inférieure et bénéficient d'une finition sommaire. Malgré un faible investissement initial, les remplacements fréquents de pièces, la gestion des fuites et les arrêts de production augmentent considérablement les coûts totaux.Il est recommandé d'évaluer de manière exhaustive la durée de vie, le cycle de maintenance, la disponibilité des pièces de rechange et le service après-vente du fabricant. 9. Vérifier les qualifications et la certification du fournisseurLes certifications standard garantissent la qualité des produits pour les projets de tuyauterie industrielle :Certifications généralement requises : API 6D, ISO, CE, certification de sécurité incendie. Vérifiez si le fabricant peut fournir des rapports d’essais des matériaux (REM), des documents d’inspection et une assistance technique sur site. ConclusionL'achat de vannes à bille pour les systèmes de tuyauterie implique une évaluation systématique des conditions de fonctionnement, de la structure de la vanne, des matériaux, de l'étanchéité, des modes de raccordement, des actionneurs et des dispositifs de sécurité, au lieu de simplement comparer les prix et les dimensions.GEKO Valve propose une gamme complète de vannes à boisseau sphérique flottantes, à tourillon, en trois parties et à entrée supérieure, disponibles dans une grande variété de matériaux. Nous offrons un soutien technique pour les projets de réseaux de tuyauterie dans les secteurs de l'énergie, de la pétrochimie, du traitement de l'eau et du gaz. Contactez notre équipe d'ingénieurs pour obtenir des conseils personnalisés sur l'acquisition de vannes à boisseau sphérique.

Les vannes à boisseau sphérique sont parmi les vannes d'arrêt et de régulation les plus répandues dans les systèmes industriels modernes. Dotées d'un obturateur sphérique à passage direct, elles offrent une ouverture rapide par quart de tour, une faible résistance à l'écoulement, une étanchéité fiable et une maintenance simplifiée. Cependant, face à la multitude de modèles, matériaux de corps, classes de pression et solutions d'étanchéité disponibles, de nombreux ingénieurs peinent à choisir la vanne à boisseau sphérique adaptée au fluide, aux conditions de fonctionnement et au budget de leur projet. Ce guide détaille tous les facteurs critiques permettant de choisir la vanne à boisseau sphérique idéale pour les applications industrielles, afin d'éviter les défaillances prématurées, les arrêts imprévus et les coûts d'exploitation excessifs.  1. Vérifier les paramètres de fonctionnementLa première étape du choix d'une vanne à bille consiste à clarifier les données de fonctionnement essentielles, ce qui constitue la base de toutes les décisions de configuration ultérieures.Fluide de travail : eau, gaz naturel, vapeur, huile, solvant chimique, boue, fluide corrosif ou fluide cryogénique. Les propriétés du fluide déterminent le matériau du corps de vanne, des garnitures et du siège.Pression de service : pression nominale, pression d’arrêt maximale et surpression éventuelle. Sélectionnez la classe de pression correspondante (classe 150, classe 300, classe 600, PN16, PN25, PN40, etc.).Température de fonctionnement : basse, normale, moyenne ou élevée. La température limite directement le matériau d’étanchéité utilisable.Exigences de débit : Fonctionnement avec fermeture complète uniquement, ou modulation de débit partielle. Les vannes à boisseau sphérique standard sont optimisées pour un fonctionnement tout ou rien ; les vannes à boisseau sphérique à passage en V segmenté sont recommandées pour la régulation de débit.Débit et diamètre de la tuyauterie : faire correspondre le diamètre de l’alésage de la vanne au diamètre de la canalisation ; choisir en conséquence une conception à passage intégral ou à passage réduit.  2. Sélectionner le style du corps de la vanne à billeLes vannes à bille industrielles se déclinent en plusieurs modèles structurels adaptés à différents scénarios :vanne à bille flottanteLa bille est supportée uniquement par deux supports. Structure simple et économique. Idéale pour les canalisations basse et moyenne pression. Largement utilisée dans le traitement de l'eau, les systèmes de chauffage et les réseaux de chimie.vanne à bille montée sur tourillonRotule à bille fixe supportée par des axes de tourillon supérieurs et inférieurs. Faible frottement au niveau du siège, excellentes performances sous haute pression et pour les grands diamètres. Idéale pour le transport de gaz naturel, la pétrochimie et les canalisations de centrales électriques.Vanne à bille en 3 partiesStructure modulaire en trois parties. Maintenance en ligne aisée sans démontage complet de la vanne. Idéale pour les systèmes nécessitant des révisions fréquentes, comme les usines agroalimentaires et de chimie fine.Vanne à bille à entrée supérieureLa maintenance peut être effectuée par le haut de la vanne sans déconnecter les brides, une technique largement utilisée pour les applications de pipelines souterrains et de stations de gaz naturel. 3. Sélection des matériaux de la carrosserie et des garnituresLa compatibilité des matériaux avec le fluide de traitement est essentielle pour prévenir la corrosion, l'érosion et les fuites.Acier au carbone WCB : Convient à la vapeur à haute température, aux huiles courantes et à l’eau industrielle non corrosive ; largement utilisé dans les industries énergétiques et thermiques.Acier inoxydable SS304 / SS316 : Pour l’eau, les acides faibles, les milieux alcalins et les produits chimiques courants.Acier allié : Pour des conditions de travail à haute température, haute pression et en présence d'hydrogène.Acier inoxydable duplex : Pour l'eau de mer, la saumure et les environnements fortement corrosifs.  4. Matériau du siège et du jointLe matériau d'étanchéité détermine l'étanchéité et la plage de températures de service :PTFE / RPTFE : Excellente résistance chimique, pour milieux inférieurs à 200 °C, milieux industriels propres en général.Nylon, PEEK : résistance à l’usure supérieure, convient aux milieux contenant de minuscules particules solides.Siège métal sur métal : Pour les fluides et la vapeur à haute température, haute pression et grande vitesse, capable d'assurer une étanchéité parfaite grâce à un joint métallique rigide. 5. Type de connexion d'extrémitéChoisissez le mode de raccordement en fonction de l'installation, de la maintenance et du niveau de pression :Raccord à brides : démontage facile, étanchéité stable ; courant pour les canalisations industrielles de grande taille et à haute pression.Raccord fileté : principalement des vannes de petite taille pour les canalisations auxiliaires basse pression.Raccordement par soudure bout à bout/à emboîtement : idéal pour les hautes pressions, les hautes températures et les fluides dangereux, risque de fuite nul. 6. Sélection de l'actionneurLe fonctionnement manuel ou la commande automatique dépendent de la conception du système :Vanne à bille manuelle (actionnement par poignée/engrenage) : Simple, peu coûteuse, utilisée pour des manœuvres de commutation occasionnelles.Vanne à bille pneumatique : commutation rapide, version antidéflagrante en option, le choix le plus populaire pour les processus industriels automatisés.Vanne à bille électrique : Adaptée aux sites sans air comprimé, pratique pour la commande à distance par signal PLC.Actionneur hydraulique : Pour vannes à bille robustes de très grand diamètre et à couple élevé. 7. Scénarios d'application clés de référenceCanalisation auxiliaire de centrale électrique : vanne à bille en acier au carbone montée sur tourillon, raccordement à brides, option siège métallique pour fluide haute températureIndustrie du traitement de l'eau : Vanne à bille flottante en acier inoxydable, siège souple en PTFEGazoduc de transport de gaz naturel : vanne à bille à tourillon avec conception antistatique et résistante au feuFluide chimiquement corrosif : vanne à bille en acier inoxydable SS316 ou duplex avec sièges souples résistants à la corrosionIndustrie agroalimentaire : Vanne à bille sanitaire en acier inoxydable avec raccord à bride 8. Dispositifs de sécurité supplémentaires importantsPour les conditions de travail industrielles dangereuses, des configurations supplémentaires doivent être envisagées :Conception résistante au feu : empêche les fuites importantes en cas de fusion du joint lors d'un incendie.Dispositif antistatique : dissipe l’électricité statique et évite les risques d’explosion liés aux milieux inflammables.Tige anti-éjection : Empêche l'éjection de la tige sous pression interneDispositif de verrouillage : Verrouiller la position ouverte/fermée pour éviter toute erreur de manipulation. ConclusionChoisir la bonne vanne à boisseau sphérique industrielle ne se résume pas à faire correspondre le diamètre de la tuyauterie et la pression nominale. Les ingénieurs doivent évaluer en détail le fluide de service, la température, la pression, la conception structurelle, les matériaux, les méthodes de raccordement et les modes d'actionnement. Un mauvais choix entraînera des fuites internes, des blocages, un vieillissement rapide des joints et une maintenance fréquente.GEKO propose une gamme complète de vannes à boisseau sphérique flottantes, à tourillon et en trois parties, disponibles dans divers matériaux, afin de répondre aux besoins spécifiques des centrales électriques, des industries pétrochimiques, du traitement de l'eau, du chauffage et du gaz naturel. Contactez notre équipe technique pour bénéficier d'une assistance professionnelle dans le choix des vannes à boisseau sphérique adaptées à vos projets industriels.
