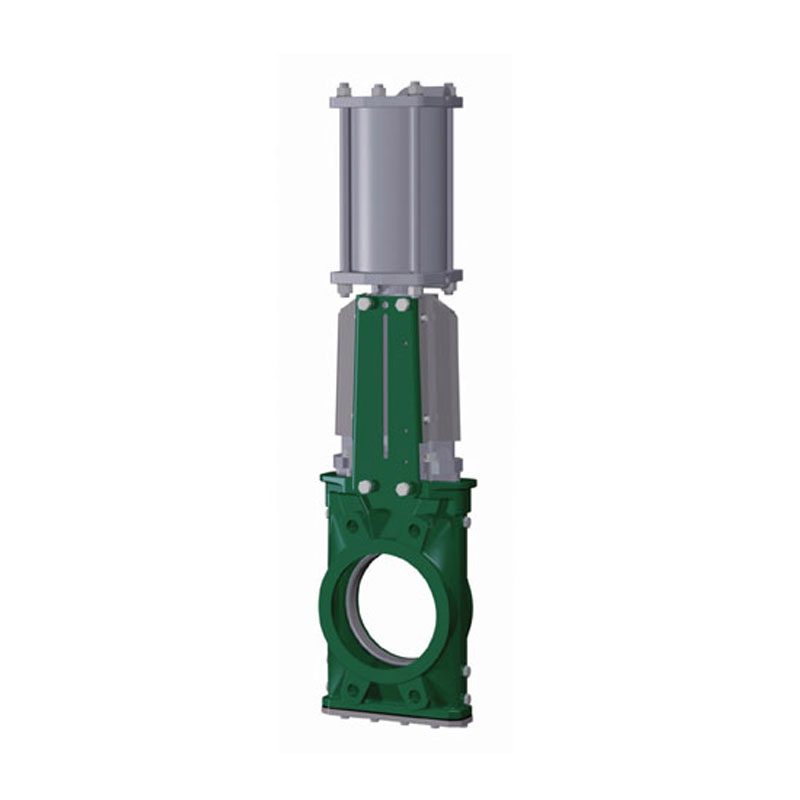

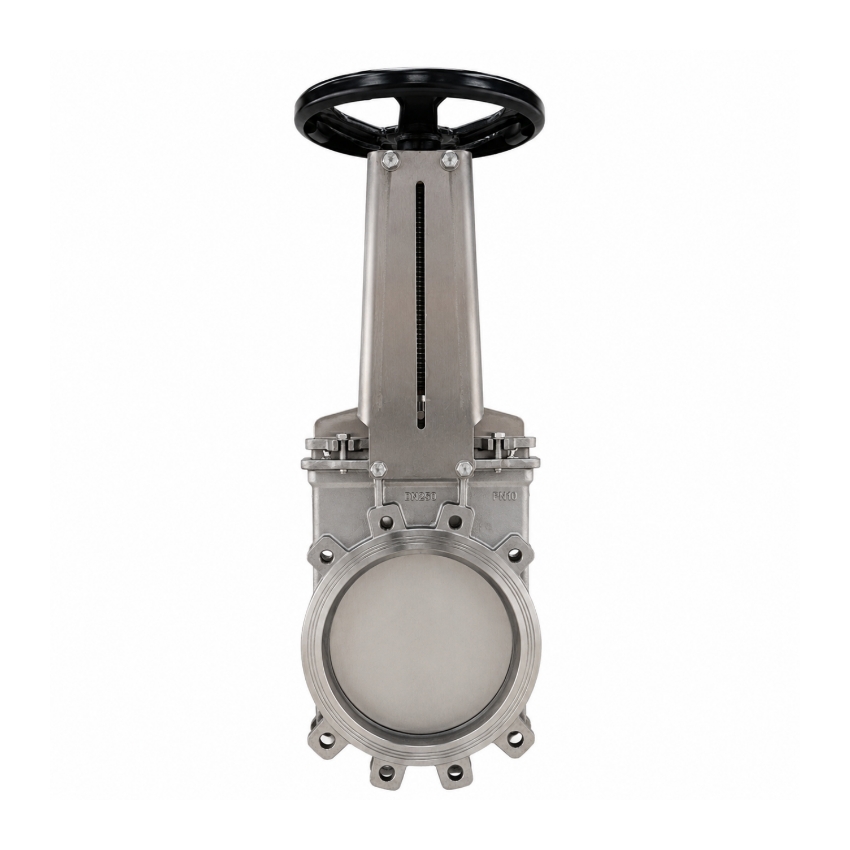

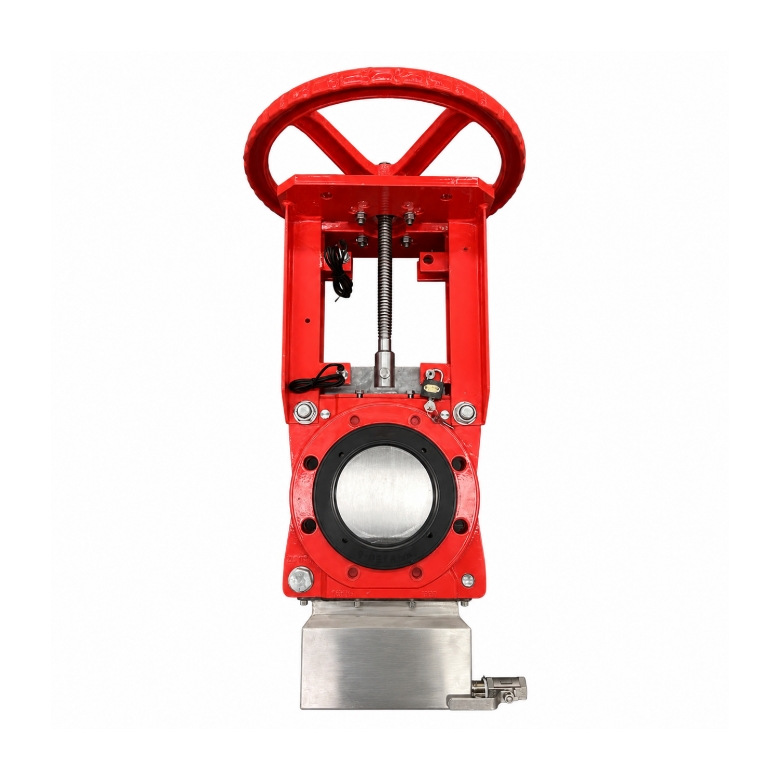

Vannes à guillotine spéciales sous silo

Construction corporelle

Le corps de la vanne est disponible en fonte, en acier inoxydable, en aluminium ou en aluminium avec revêtement anodisé dur, offrant une excellente résistance à l'abrasion et empêchant la formation d'alumine en surface.

Pression et température

Pressions : Veuillez nous consulter pour connaître les pressions nominales spécifiques.

Limites de température :

Nitrile (NBR) : jusqu'à 80 °C

EPDM : jusqu'à 110 °C

Conformité et tests

Fabriqué conformément à la directive européenne relative aux équipements sous pression 97/23/CE, catégorie III, module H (pour DN50 à DN600).

Les procédures de test suivent les normes NF EN 12266-1, NF EN 12266-2, DN3230 et ISO 5208, garantissant des performances fiables sous pression.

Connexion

Entre brides PN10, compatible avec NFE 29203, BS450, ANSI B16.5, avec ASA 150 en option.

Corps renforcé en acier: Aucune zone de rétention pour les médias.

Conception à carrosserie large : Simplifie l'évacuation et le flux des produits.
Porte à chanfrein aigu : Assure une coupe droite et précise des matériaux en vrac.
Guidage de la grille par plaque de frottement en PTFE : Réduit les frottements pour un fonctionnement plus fluide.
Emballage à effet racleur : Facilite le nettoyage des portails et empêche l'accumulation de matériaux.
Trous de soufflage : Simplifie le nettoyage et l'entretien de la carrosserie.

Démontage du fond : Permet un accès facile pour l'inspection et l'entretien.

Racloir intégré pour une meilleure étanchéité

Notre vanne à guillotine est dotée d'un racleur intégré dans le joint, ce qui améliore l'étanchéité, réduit les fuites et la protège contre les boues abrasives et les particules solides. Sa conception résistante à l'usure garantit un fonctionnement stable même à haute vitesse ou avec des fluides à haute viscosité.

Grattoir à plaque de soupape double face pour une durabilité accrue

Le racleur double face et le fond profilé permettent une coupe nette des matériaux tendres. Un racleur en PTFE rigide situé sur le dessus empêche l'infiltration de débris, prolongeant ainsi la durée de vie de la vanne et préservant son efficacité opérationnelle.

Conception de joints souples et rigides

Compatible avec les joints rigides et souples, ce système s'adapte à de nombreuses applications industrielles. Les joints rigides offrent une excellente résistance à l'usure et aux hautes températures, tandis que les joints souples sont plus économiques. Sa conception garantit une étanchéité optimale, une compatibilité avec les boues, l'entartrage, les liquides et les solides en vrac, et prolonge la durée de vie de la vanne.
