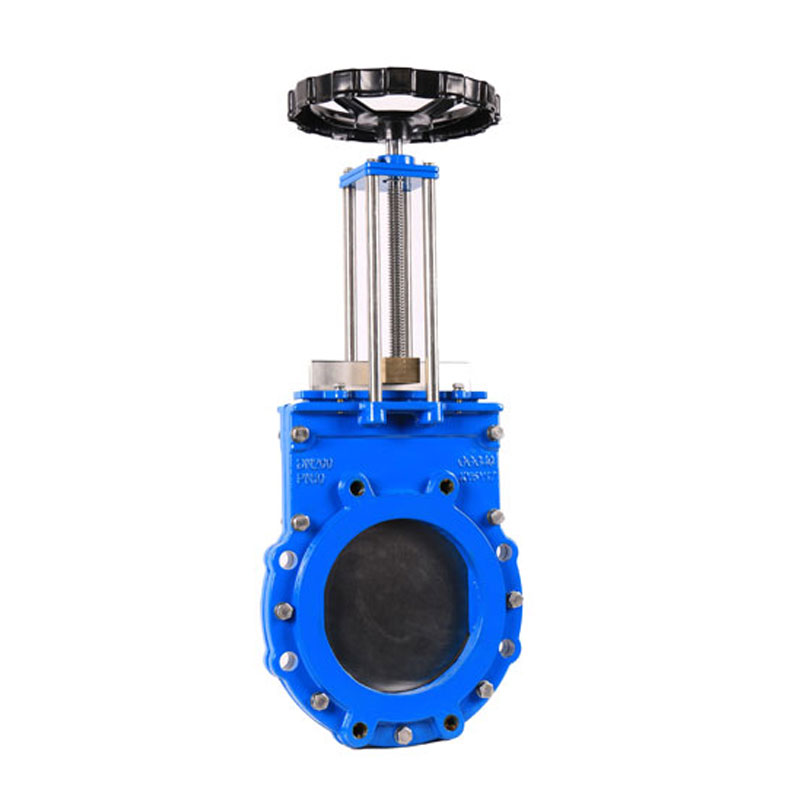

Le Vanne à guillotine GKV300 semblable à INSAMCOR intègre les dernières technologies et conceptions, notamment des manchons en élastomère brevetés qui offrent des performances optimales dans les boues abrasives, incrustantes et corrosives, ainsi que… boues, liquides et solides en vracCette conception innovante permet de proposer certaines des vannes à guillotine les plus faciles d'entretien actuellement disponibles sur le marché.
Vanne à guillotine – Conception robuste et faible entretien
| |
Gamme de tailles 3” – 24” (DN80 – DN600), Pression : 150 PSI CWP (10 bar)
| Style corporel Pièce unique, plaquette, semi-crochet |
Manches (sans emballage) Norme : Caoutchouc naturel | Matériaux des sièges (Avec conception d'emballage) NR, EPDM, NBR ou FKM/FPM |
Plage de température du siège Buna-N : -34 à 194 °F (-36 à 90 °C) | Matériaux de portail Norme : acier inoxydable 316L
|
Brides de retenue / contre-brides acier doux encapsulé dans du caoutchouc naturel
| Perçage de bride 3”–24” : ANSI B16.5 Classe 150, AS 2129 Tableaux D et E, PN10 et PN16 |
Actionneurs Manuel, à engrenages coniques, pneumatique, électromécanique, hydraulique Norme de conception MSS SP81 | Emballage et température maximale
PTFE : 500 °F (260 °C) |
Fonctionnalités supplémentaires Couvercle inférieur amovible avec raccords de purge (orifices de purge) | Norme d'essai MSS SP151 |
Vannes à guillotine série GKV300
Couvercle de broche – Protège la broche contre les projections de boue. (De série sur toutes les tailles)

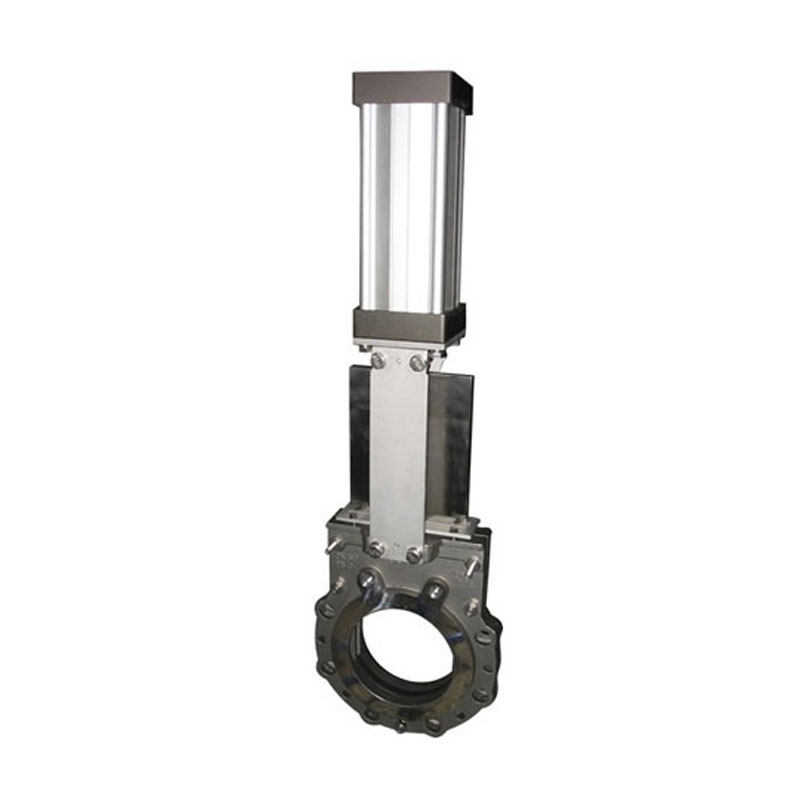

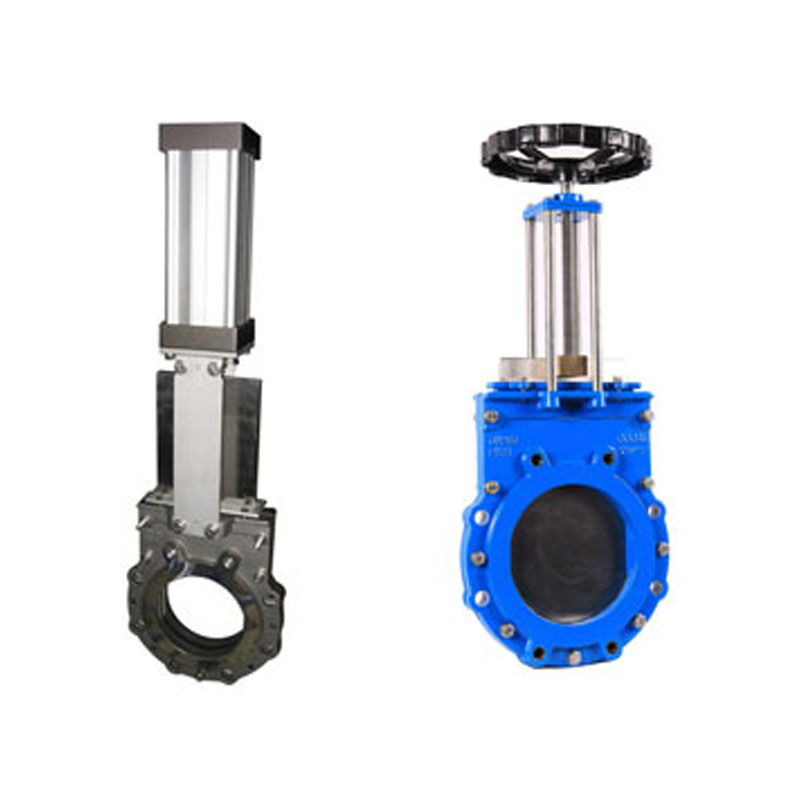

Actionneurs – Vérins pneumatiques, électriques et hydrauliques, réducteurs à engrenages coniques manuels et volants à tige montante. (Toutes tailles)
Ensemble de logement de butée – Les filetages surdimensionnés en métal canon de fusil (LG2) de l'écrou de butée réduisent la charge sur le filetage pour une plus grande longévité.
12”–16” (DN300–DN400) : Standard avec paliers de butée
Tailles plus petites : équipées de coussinets de butée en Vesconite
Plaque de recouvrement Deux plaques de recouvrement protègent le portail, l'axe et la chape. Légères, elles sont faciles à démonter pour l'entretien et la maintenance. (Toutes tailles)
Cadre robuste – Supporte les poussées plus élevées associées aux installations de grand diamètre. (Toutes tailles)
Essuie-glace – Retient les lubrifiants internes et empêche la pénétration de contaminants extérieurs. (Toutes tailles ; remplaçable pour les grandes tailles)
Couvercles de commutateurs de proximité en acier – Protège les interrupteurs des dommages pendant le transport et l'utilisation. (Toutes tailles)
Indicateur – Indicateurs d'ouverture et de fermeture (standard). (Toutes tailles)
Dispositions de verrouillage – Permet le verrouillage en position ouverte et fermée. (Tailles 3”–24” / DN80–DN600)
Supports ouverts – Facilité de manipulation de la vanne lors de l'installation. (Toutes tailles)
Bride de retenue – Standard sur la gamme SKG-F.
3”–24” (DN80–DN600) : Standard
28”–48” (DN700–DN1200) : Standard
Chambre de lavage / Raccord de rinçage – Plaque de fermeture optionnelle pour la maintenance.
Anneaux de levage – Quatre œillets de fixation facilitent l’installation et le rangement. (Tailles 28” à 48” / DN700 à DN1200)
Matériaux de portail – Standard : acier inoxydable 316L (90 PSI / 6 bar) ; en option : SAF2205 pour 150 PSI / 10 bar. (28”–48” / DN700–DN1200)
Soufflet standard – Protection supplémentaire de la broche contre les particules abrasives. (3”–24” / DN80–DN600)
La conception unique de la vanne à guillotine GKV-300.
- Flux bidirectionnel et l'arrêt complet, ce qui entraîne une fuite nulle en aval.
- Aucune pièce métallique en contact avec le fluide lorsque la vanne est en position complètement ouverte.
- Absence de cavité au niveau du siège empêchant l'accumulation de matières solides indésirables et la fermeture complète de la porte.
- manchons en élastomère haute résistance remplaçables sur le terrain.
- Convient aux environnements humides ou secs.
- 3” - 24” / DN80 - DN600 pression nominale standard de 150 PSI CWP (10 bar).
- 28”- 48”/DN700 – DN1200 pression nominale standard de 90 PSI CWP (6 bar) avec 150 PSI.
La vanne à guillotine de la série GKV-300 est utilisée dans de nombreux secteurs industriels.
industries pétrochimiques et gazières
Industrie sidérurgique et chimique
Ingénierie navale et océanique
Protection de l'environnement et traitement des eaux industrielles
